Устройство для приема игольчатых лент кардонаборных автоматов

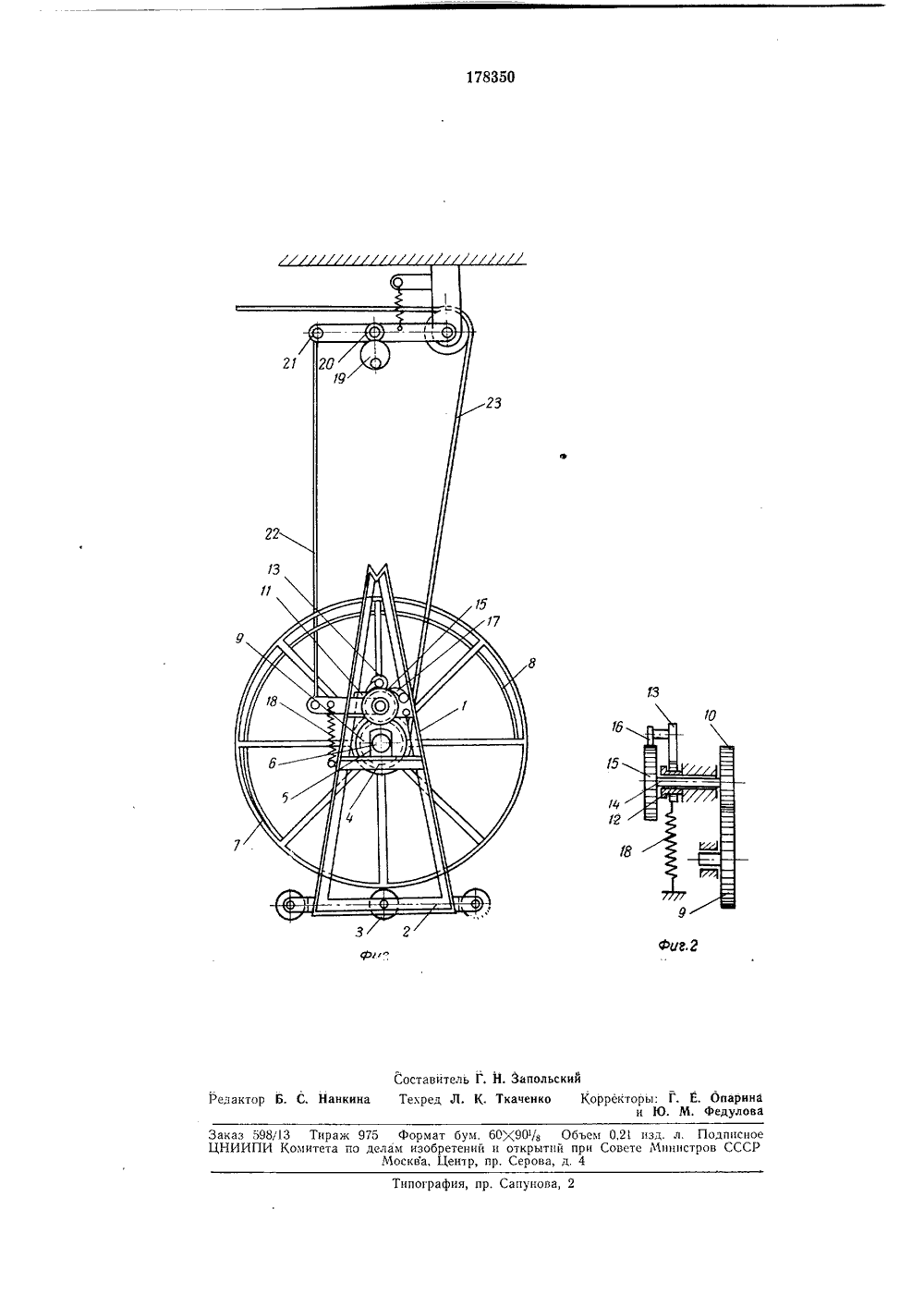

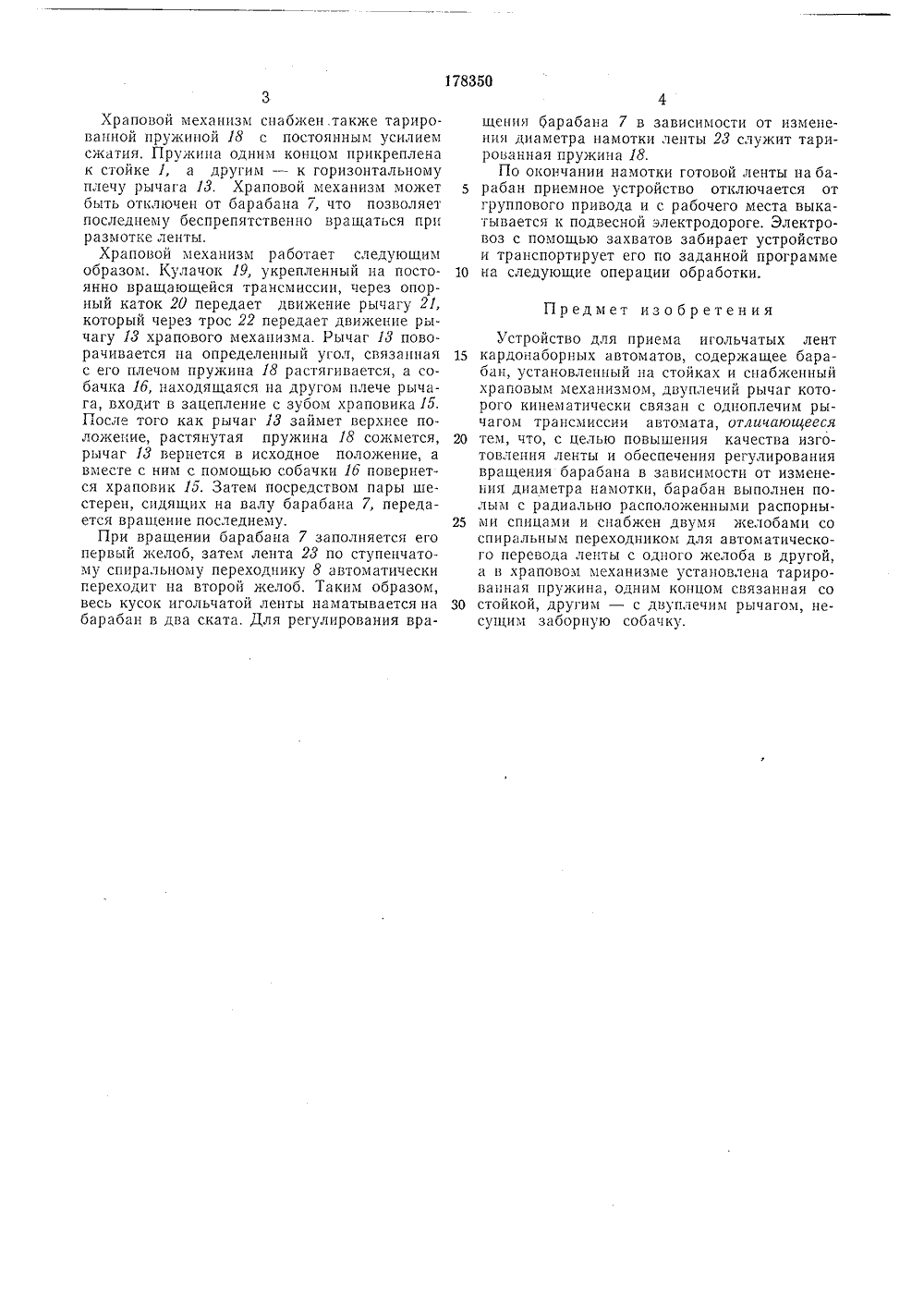

УЗЗБО ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельстваЗаявлено 07.Х 1.1964 ( 931801/25-27)с присоединением заявкиПриоритетОпубликовано 22.1,1966, Бюллетень3Дата опубликования описания 15.1 Ч.1966 Союз Советскиа Социалистическиа РеспублинКомитет по делам изобретений и открытий при Совете Министров СССРУСТРОЙСТВО ДЛЯ ПРИЕМА ИГОЛЬЧАТЫХ ЛЕНТ КАРДОНАБОРНЪХ АВТОМАТОВИзвестно устройство для приема игольчатых лент кардонаборных автоматов, состоящее из ящиков, предназначенных для произвольной укладки ленты, поступающей с постоянно вращающейся трансмиссии автомата или барабанов, для наматывания и транспортировки ленты вручную. Устройство содержит также установленный на стойках барабан, снабженный храповым механизмом, двуплечий рычаг которого кинематически связан с одноплечим рычагом трансмиссии автомата. Однако такое устройство не предохраняет ленту от образования на ней задиров, вмятин и других дефектов, которые влияют на качество прядильного производства. Описываемое устройство отличается тем, что барабан выполнен полым с радиально расположенными распорными спицами и снабжен двумя желобами со спиральным переходником для автоматического перевода ленты с одного желоба в другой, а в храповом механизме установлена тарированная пружина, одним концом связанная со стойкой, другим - с двуплечим рычагом, несущим заборную собачку.Устройство, выполненное таким образом, позволяет повысить качество изготовления ленты и регулировать вращение барабана в зависимости от изменения диаметра намотки. На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 - схема храпового механизма.Описываемое устройство содержит пирамидальную стойку 1, смонтированную на платформе 2, оборудованной четырьмя катками 3 для передвижения по полу, причем боковые катки больше переднего и заднего. В верхней части стойки сходящиеся угольники образуют 10 гнезда для захватных приспособлений (начертеже не показаны). На двух боковых опорах 4 укреплены шарикоподшипники 5, в которых вращается вал 6. На валу на шпонках укреплен барабан 7, снабженный двумя желобами.15 Между желобами имеется спиральный переходник 8 для автоматического перевода ленты с одного желоба в другой и шестерня 9.Барабан 7 получает вращение от храпового механизма через шестерню 10, сцепляющую ся с шестерней 9.Храповой механизм состоит из подвижнойопоры 11, запрессованной в нее втулки 12, прямоугольного двуплечего рычага 13, надетого на втулку 12, валика 14, вращающегося во 25 втулке 12, храповика 15 и шестерни 10, укрепленной шпонками на конце валика 14, а также двух собачек: заборной собачки 16, сидя.щей на пальце вертикального плеча рычага 13, и упорной собачки 17, укрепленной на 30 пальце опоры 4.Храповой механизм снабжен. также тарированпой пружиной 18 с постоянным усилием сжатия. Пружина одним концом прикреплена к стойке 1, а другим - к горизонтальному плечу рычага 13. Храповой механизм может быть отключен от барабана 7, что позволяет последнему беспрепятственно вращаться при размотке ленты.Храповой механизм работает следующим образом. Кулачок 19, укрепленный на постоянно вращающейся трансмиссии, через опорный каток 20 передает движение рычагу 21, который через трос 22 передает движение рычагу 13 храпового механизма. Рычаг 13 поворачивается на определенный угол, связанная с его плечом пружина 18 растягивается, а собачка 1 б, находящаяся на другом плече рычага, входит в зацепление с зубом храповика 15. После того как рычаг 13 займет верхнее положение, растянутая пружина 18 сожмется, рычаг 13 вернется в исходное положение, а вместе с ним с помощью собачки 1 б повернется храповик 1 о. Затем посредством пары шестерен, сидящих на валу барабана 7, передается вращение последнему.При вращении барабана 7 заполняется его первый желоб, затем лента 23 по ступенчатому спиральному переходнику 8 автоматически переходит на второй желоб. Таким образом, весь кусок игольчатой лепты наматывается на барабан в два ската. Для регулирования вращения барабана 7 в зависимости от изменения диаметра намотки ленты 23 служит тарированная пружина 18.По окончании намотки готовой ленты на ба рабан приемное устройство отключается отгруппового привода и с рабочего места выкатывается к подвесной электродороге, Электровоз с помощью захватов забирает устройство и транспортирует его по заданной программе 10 на следующие операции обработки. Предмет изобретенияУстройство для приема игольчатых лент 15 кардонаборных автоматов, содержащее барабан, установленный на стойках и снабженный храповым механизмом, двуплечий рычаг которого кинематически связан с одпоплечим рычагом трансмиссии автомата, отличающееся 20 тем, что, с целью повышения качества изготовления ленты и обеспечения регулирования вращения барабана в зависимости от изменения диаметра намотки, барабан выполнен по.лым с радиально расположенными распорны ми спицами и снабжен двумя желобами соспиральным переходником для автоматического перевода ленты с одного желоба в другой, а в храповом механизме установлена тарировапная пружина, одним концом связанная со 30 стойкой, другим - с двуплечим рычагом, несущим заборную собачку.пография, пр. Сапунова аказ 598/13 ТиражЦНИИПИ Комитета п 75 Формат бум, 6090/ Объем 0,21 изд. л. Подписное делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4
