Гайковерт

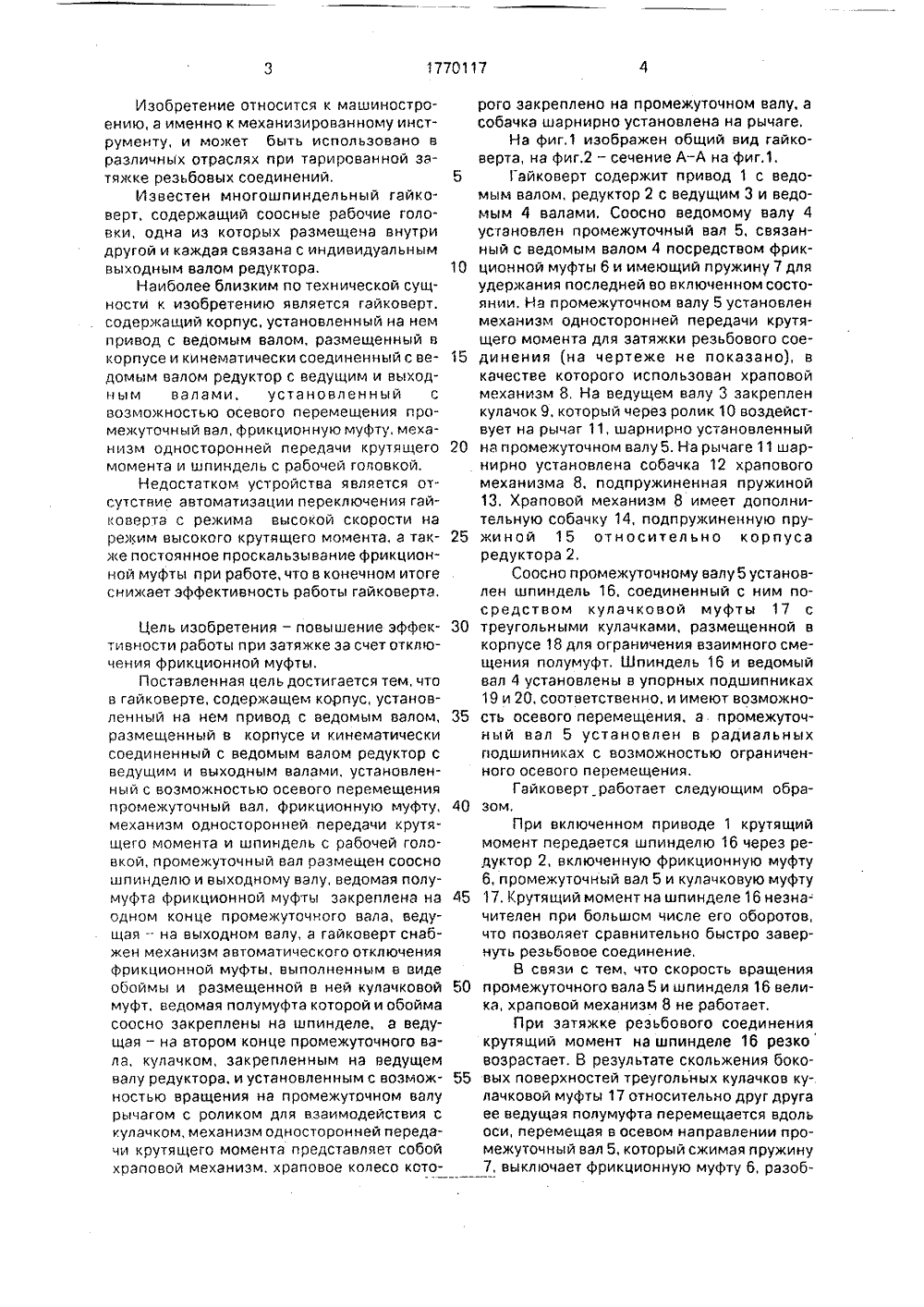

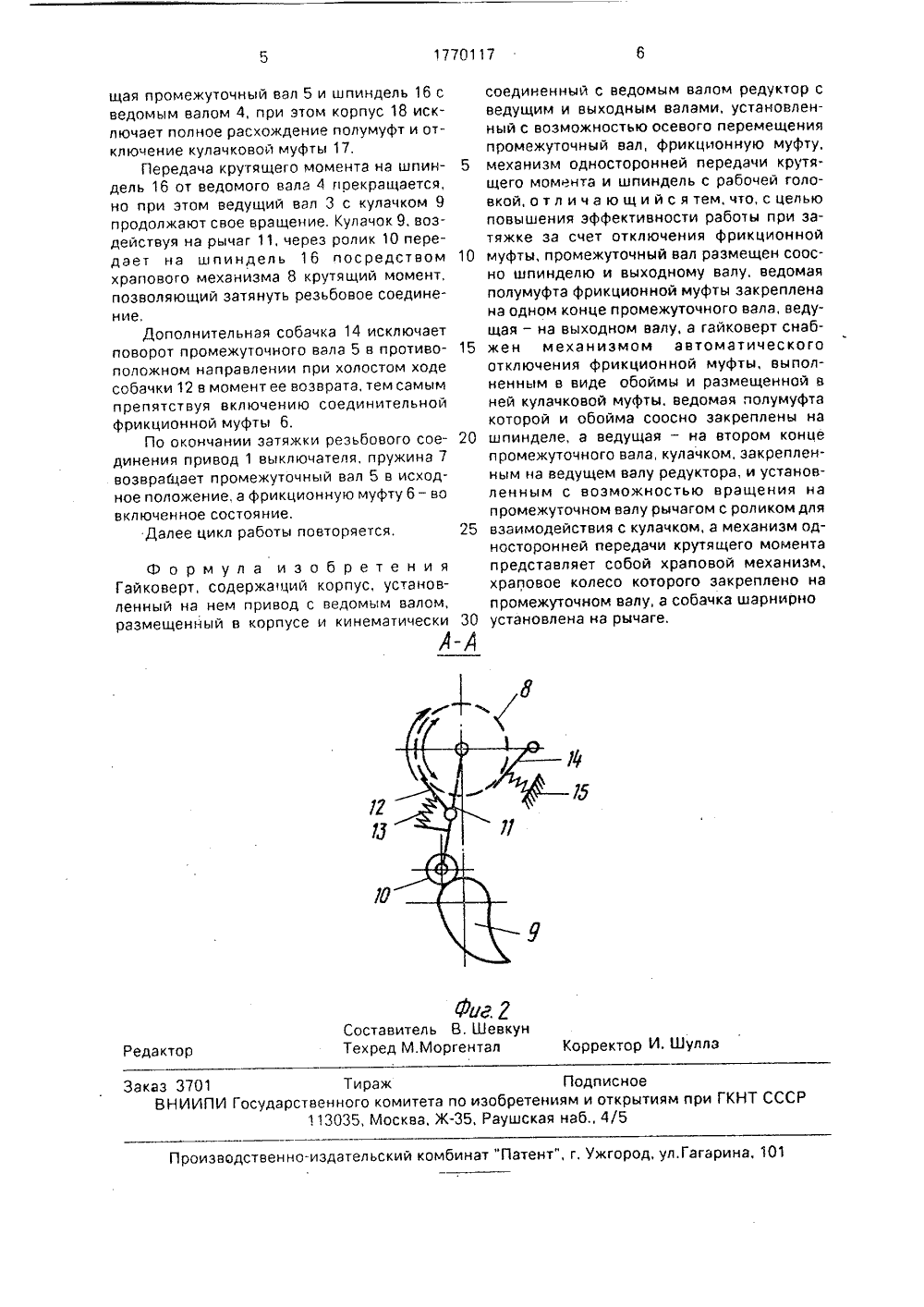

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 9 ( 51)5 В 25 В 21 0 ОПИСАНИЕ ИЗОБРЕТЕН АВТОР У СВИДЕТЕЛЬСТВУ(54) ГАЙКОВЕР (57) Изобретен нию, а именно рументу, и мо различных отр е относится к машиностроек механизированному инстжет быть использовано в аслях при тарированной заГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Проектно-конструкторское бюро Главного управления локомотивного хозяйстваМПС(56) Авторское свидетельство СССРМ 522939, кл, В 23 В 19/06. 1976.Авторское свидетельство СССРМ 1562119, кл. В 25 В 21/00, 1988. тяжке резьбовых соединений, Цель изобретения - повышение эффективности работы при затяжке за счет отключения фрикционной муфты,При включенном приводе 1 крутящий момент передается шпинделю 16 через редуктор 2, включенную фрикционную муфту 6, промежуточный вал 5 и кулачковую муфту 17. При затяжке резьбового соединения полумуфты кулачковой муфты 17 расходятся, перемещается промежуточный вал 5 и выключает фрикционную муфту 6. Передача крутящего момента на шпиндель 16 от ведомого вала 4 прекращается, но одновременно включается храповый механизм 8 и крутящий момент большей величины передается через постоянно вращающиеся ведущий вал 3 и кулачок 9 на шпиндель 16, 2 ил,20 25 30 40 50 55 Изобретение относится к машиностроению, а именно к механизированному инструменту, и может быть использовано в различных отраслях при тарированной затяжке резьбовых соединений.Известен многошпиндельный гайковерт, содержащий соосные рабочие головки, одна из которых размещена внутри другой и каждая связана с индивидуальным выходным валом редуктора.Наиболее близким по технической сущности к изобретению является гайковерт. содержащий корпус, установленный на нем привод с ведомым валом, размещенный в корпусе и кинематически соединенный с ведомым валом редуктор с ведущим и выходным валами, установленный с возмокностью осевого перемещения промежуточный вал, фрикционную муфту, механизм односторонней передачи крутящего момента и шпиндель с рабочей головкой.Недостатком устройства является отсутствие автоматизации переключения гайковерта с режима высокой скорости на режим высокого крутящего момента, а также постоянное проскальзывание фрикционной муфты при работе, что в конечном итоге снижает эффективность работы гайковерта,Цель изобретения - повышение эффективности работы при затяжке за счет отключения фрикционной муфты.Поставленная цель достигается тем, что в гайковерте, содержащем корпус, установленный на нем привод с ведомым валом, размещенный в корпусе и кинематически соединенный с ведомым валом редуктор с ведущим и выходным валами, установленный с возможностью осевого перемещения промежуточный вал, фрикционную муфту, механизм односторонней передачи крутящего момента и шпиндель с рабочей головкой, промежуточный вал размещен соосно шпинделю и выходному валу, ведомая полу- муфта фрикционной муфты закреплена на одном конце промежуточного вала, ведущая - на выходном валу, а гайковерт снабжен механизм автоматического отключения фрикционной муфты, выполненным в виде обоймы и размещенной в ней кулачковой муфт, ведомая полумуфта которой и обойма соосно закреплены на шпинделе, а ведущая - на втором конце промежуточного вала, кулачком, закрепленным на ведущем валу редуктора, и установленным с возможностью вращения на промежуточном валу рычагом с роликом для взаимодействия с кулачком, механизм односторонней передачи крутящего момента представляет собой храповой механизм, храповое колесо которого закреплено на промежуточном валу, а собачка шарнирно установлена на рычаге,На фиг.1 изображен общий вид гайковерта, на фиг,2 - сечение А - А на фиг.1,Гайковерт содержит привод 1 с ведомым валом, редуктор 2 с ведущим 3 и ведомым 4 валами. Соосно ведомому валу 4 установлен промежуточный вал 5, связанный с ведомым валом 4 посредством фрикционной муфты 6 и имеющий пружину 7 для удержания последней во включенном состоянии, На промежуточном валу 5 установлен механизм односторонней передачи крутящего момента для затяжки резьбового соединения (на чертеже не показано), в качестве которого использован храповой механизм 8, На ведущем валу 3 закреплен кулачок 9, который через ролик 10 воздействует на рычаг 11, шарнирно установленный на промежуточном валу 5. На рычаге 11 шарнирно установлена собачка 12 храпового механизма 8, подпружиненная пружиной 13. Храповой механизм 8 имеет дополнительную собачку 14, подпружиненную пружиной 15 относительно корпуса редуктора 2,Соосно промежуточному валу 5 установлен шпиндель 16, соединенный с ним посредством кулачковой муфты 17 с треугольными кулачками, размещенной в корпусе 18 для ограничения взаимного смещения полумуфт, Шпиндель 16 и ведомый вал 4 установлены в упорных подшипниках 19 и 20, соответственно. и имеют возможность осевого перемещения, а промежуточный вал 5 установлен в радиальных подшипниках с возможностью ограниченного осевого перемещения.Гайковерт работает следующим образом,При включенном приводе 1 крутящий момент передается шпинделю 16 через редуктор 2, включенную фрикционную муфту 6, промежуточный вал 5 и кулачковую муфту 17. Крутящий момент на шпинделе 16 незначителен при большом числе его оборотов,что позволяет сравнительно быстро завернуть резьбовое соединение,В связи с тем, что скорость вращенияпромежуточного вала 5 и шпинделя 16 велика, храповой механизм 8 не работает.При затяжке резьбового соединения крутящий момент на шпинделе 16 резко возрастает. В результате скольжения боковых поверхностей треугольных кулачков кулачковой муфты 17 относительно друг друга ее ведущая полумуфта перемещается вдоль оси, перемещая в осевом направлении промежуточный вал 5, который сжимая пружину 7, выключает фрикционную муфту б, разоб1770117 М-М 4 ьГ Г Составитель В, ШевкунТехред М.Моргентал Корректор И. Шулла Редактор Заказ 3701 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 щая промежуточный вал 5 и шпиндель 16 сведомым валом 4, при этом корпус 18 исключает полное расхождение полумуфт и отключение кулачковой муфты 17.Передача крутящего момента на шпиндель 16 от ведомого вала 4 поекращается,но при этом ведущий вал 3 с кулачком 9продолжают свое вращение, Кулачок 9, воздействуя на рычаг 11, через ролик 10 передает на шпиндель 16 посредством 10храпового механизма 8 крутящий момент,позволяющий затянуть резьбовое соединение,Дополнительная собачка 14 исключаетповорот промежуточного вала 5 в противоположном направлении при холостом ходесобачки 12 в момент ее возврата, тем самымпрепятствуя включению соединительнойфрикционной муфты 6,По окончании затяжки резьбового соединения привод 1 выключателя, пружина 7возвращает промежуточный вал 5 в исходное положение, а фрикционную муфту 6 - вовключенное состояние.Далее цикл работы повторяется, 25 Формула изобретения Гайковерт, содержагций корпус, установленный на нем привод с ведомым валом, размещенный в корпусе и кинематически 30 соединенный с ведомым валом редуктор с ведущим и выходным валами, установленный с возможностью осевого перемещения промежуточный вал, фрикционную муфту, механизм односторонней передачи крутящего момента и шпиндель с рабочей головкой, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работы при затяжке за счет отключения фрикционной муфты, промежуточный вал размещен соосно шпинделю и выходному валу, ведомая полумуфта фрикционной муфты закреплена на одном конце промежуточного вала, ведущая - на выходном валу, а гайковерт снабжен механизмом автоматического отключения фрикционной муфты, выполненным в виде обоймы и размещенной в ней кулачковой муфты. ведомая полумуфта которой и обойма соосно закреплены на шпинделе, а ведущая - на втором конце промежуточного вала, кулачком, закрепленным на ведущем валу редуктора, и установленным с возможностью вращения на промежуточном валу рычагом с роликом для взаимодействия с кулачком, а механизм односторонней передачи крутящего момента представляет собой храповой механизм, храповое колесо которого закреплено на промежуточном валу, а собачка шарнирно установлена на рычаге.
