Переключатель питающих напряжений

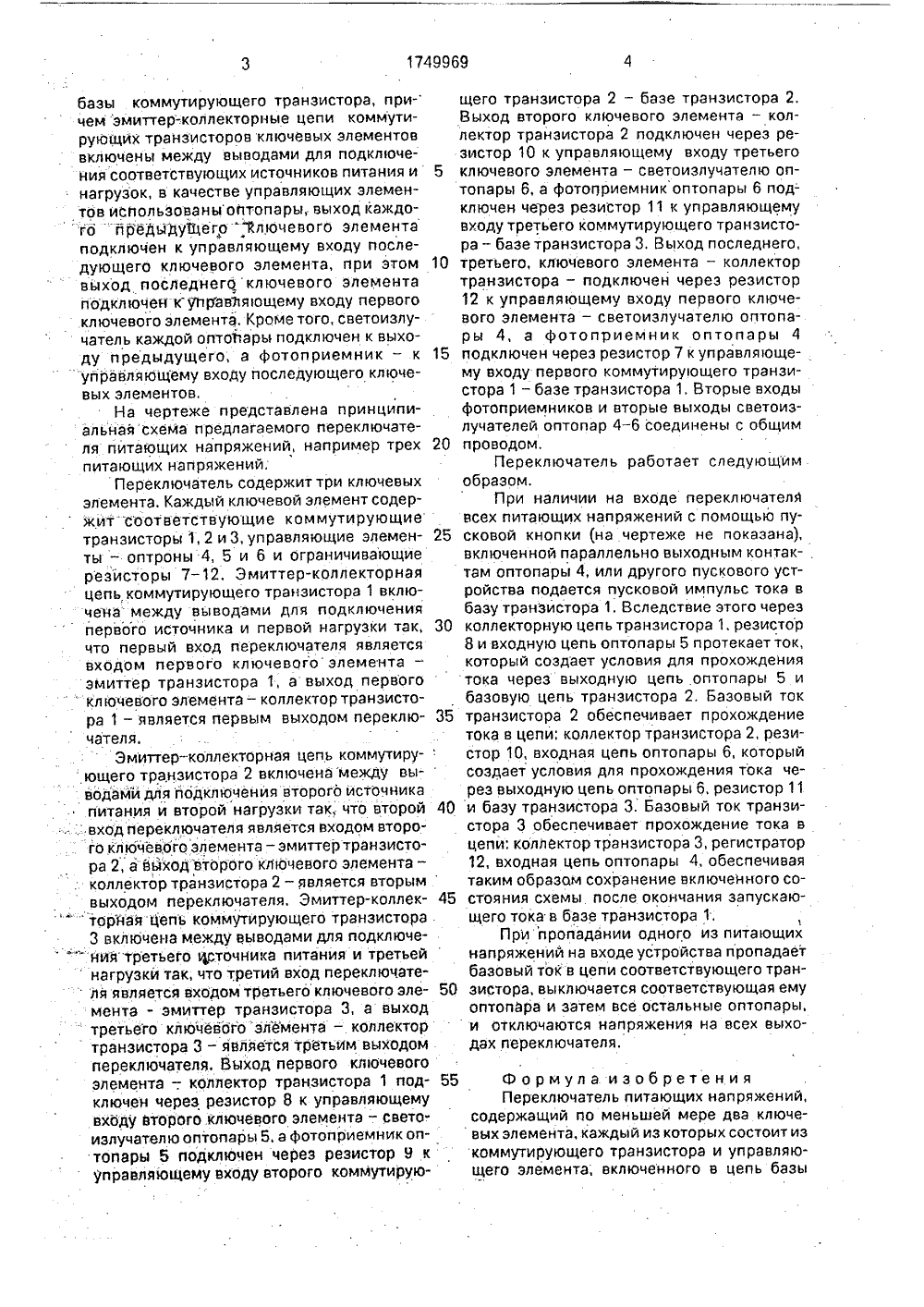

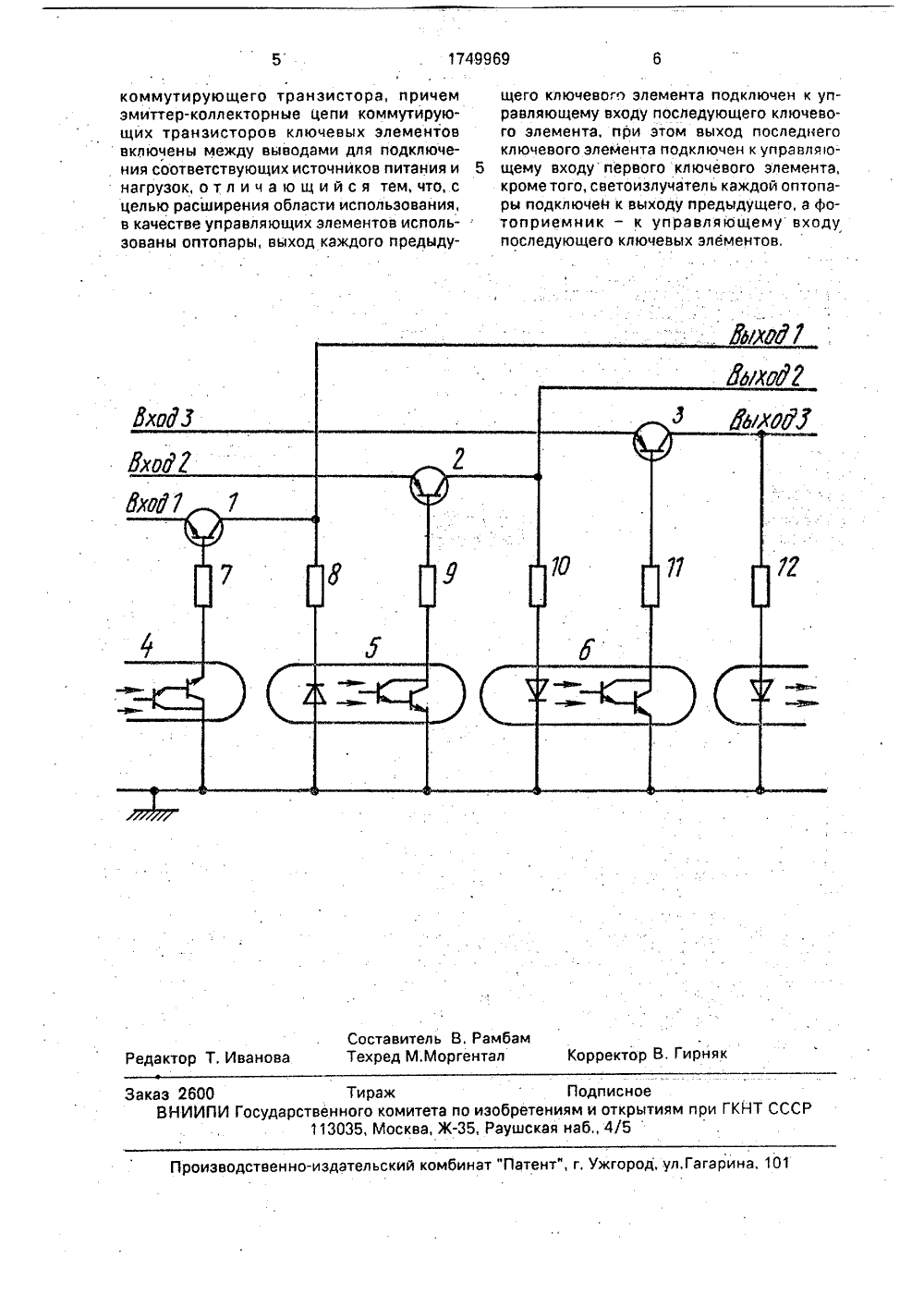

(57) Использование; в различных областях техники, где требуется заданный порядок включения и выключения напряжений. Сущность изобретения: переключатель содерисс-жит по меньшей мере два транзисторныхключевых элемента с управляющими элементами в цепях баз, которые выполнены на оптопарах, Схема выполнена так, что управляющие элементы связайы друг с другом по кольцевому принципу. Это дает возможность сделать переключатель более универ- НА- сальным, т.к. можно использовать независимые друг от друга источники питания. 1 ил. аучноИ Изобретение предназначено для использования в различных областях техники, в том числе в технике электросвязи.Известны переключатели питающих напряжений, обеспечивающие заданныйпорядок включения и выключения напряжений питания (например, блок питанияБПСБ),Известен также переключатель питающих напряжений интегральных полупроводниковых микросхем с комбинированнымпитанием, содержащий в зависимости отколичества источников питания ключевыеэлемейты, состоящие из коммутирующих .транзисторов и управляющих элементов,причем выход первого ключевого элементаподан на управляющий вход второю ключевого элемента. Этот переключатель, выбранный в качестве прототипа, входит всостав блока питания компьютера "Радио-.86 РК", Работа известного переключателяпроисходит так, что при пропадании напряжения одного из каналов обесточиваетсястабилитрон другого канала, вследствие чеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 1(71) Ленинградский отраслевой нледовательский институт связи(56) Авторское свидетельство СССМ 1424550, кл, Н 02 Н 3/24, 1988Радио, 1986, М 11, с, 26,(54) ПЕРЕКЛЮЧАТЕЛЬ ПИТАЮПРЯЖЕ НИЙ о его выходное напряжение также умеается до нуля. Такой переключатель не может быть применен в случае использования в аппаратуре независимых универсальных источников питания, а для импульсных стабилизаторов неприменимо в принципе, Кроме того, в ряде случаев желательно не выключать источник питания полностью, а отключить от него только ту часть аппаратуры, которая питается комбинацией питающих напряжений,Целью изобретения является расширение области использования известного переключателя питающих напряжений, в частности при применении разных независимых источников питания,Поставленная цель достигается тем, что в предлагаемом переключателе, содержащем в зависимости от количества Шин (или источников питания) по меньшей мере два ключевых элемента, каждый из которых состоит из коммутирующего транзистора и управляющего элемента, включенного в цепьбазы коммутирующего транзистора, при-чем эмиттер-коллекторные цепи коммутирующих транзисторов ключевых элементоввключены между выводами для подключения соответствующих источников питания инагрузок, в качестве управляющих элементов использованыоптопары, выход каждого "йредыдуПегоключевого элементаподключен к управляющему входу последующего ключевого элемента, при этомвыход последнего ключевого элементаподключей к управляющему входу первогоключевого элемента. Кроме того, светоизлучатель каждой оптоЪары подключен к выходу предыдущего, а фотоприемник - куправляющему входу последующего ключевых элементов,На чертеже представлена принципиальная схема предлагаемого переключателя питающих напряжений, например трехпитающих напряжений.Переключатель содержит три ключевыхэлемента, Каждый ключевой элемент содер жит- соответствующие коммутирующиетранзисторы 1, 2 и 3, управляющие элементы - оптроны 4, 5 и 6 и ограничивающиерезисторы 7-12, Эмиттер-коллекторнаяцепь коммутирующего транзистора 1 включена между выводами для подключенияпервого источника и первой нагрузки так,что первый вход переключателя являетсявходОм первого ключевого элемента -эмиттер транзистора 1, а выход первогокл ючевого элемента - коллектор транзистора 1 - является первым выходом переключателя,Змиттер - коллекторная цепь коммутирующего транзистора 2 включенамежду выводами для подключения второго источникапитания й второй нагрузки так, что второйвход переключателя является входом второго ключевого элемента - эмиттер транзистора 2, а выход второго ключевого элемента -коллектор транзистора 2 - является вторымвыходом переключателя. Змиттер-коллек торйая цепь коммутирующего транзистора3 включена между выводами для подключенйя"третьего сточника питания и третьейнагрузкй так, что третий вход переключателя является входом третьего ключевого элемента - эмиттер транзистора 3, а выход- третьего ключевого элемента - коллектортранзистора 3 - является третьим выходомпереключателя. Выход первого кл очевогоэлемента - . коллектор транзистора 1 подключен через резистор 8 к управляющемувходу второго. ключевого элемента - светоиэлучателю оптопары 5, а фотоприемник оптопары 5 подключен через резистор 9 куправляющему входу второго коммутирующего транзистора 2 - базе транзистора 2.Выход второго ключевого элемента - коллектор транзистора 2 подключен через резистор 10 к управляющему входу третьего5 ключевого элемента - светоизлучателю оптопары 6, а фотоприемник оптопары 6 подключен через резистор 11 к управляющемувходу третьего коммутирующего транзистора - базе транзистора 3. Выход последнего,10 третьего, ключевого элемента - коллектортранзистора - подключен через резистор12 к управляющему входу первого ключевого элемента - светоизлучателю оптопары 4, а фотоприемник оптопары 415 подключен через резистор 7 к управляющему входу первого коммутирующего транзистора 1 - базе транзистора 1, Вторые входыфотоприемников и вторые выходы светоизлучателей оптопар 4 - 6 соединены с общим20 проводом,Переключатель работает следующимобразом.При наличии на входе переключателявсех питающих напряжений с помощью пу 25 сковой кнопки (на чертеже не показана),включенной параллельно выходным контак- .там оптопары 4, или другого пускового устройства подается пусковой импульс тока вбазу транзистора 1, Вследствие этого через30 коллекторную цепь транзистора 1, резистор8 и входную цепь оптопары 5 протекает ток,который создает условия для прохождениятока через выходную цепь оптопары 5 ибазовую цепь транзистора 2. Базовый ток35 транзистора 2 обеспечивает прохождениетока в цепи; коллектор транзистора 2, резистор 10, входная цепь оптопары 6, которыйсоздает условия для прохождения тока через выходную цепь оптопары 6, резистор 1140 и базу транзистора 3. Базовый ток транзистора 3 обеспечивает прохождение тока вцепи; коллектор транзистора 3, регистратор12, входная цепь оптопары 4, обеспечиваятаким образам сохранение включенного со 45 стояния схемы после окончания запускающего тока в базе транзистора 1,При пропадании одного из питающихнапряжений на входе устройства пропадаетбазовый ток в цепи соответствующего тран 50 зистора, выключается соответствующая емуоптопйра и затем все остальные оптопары,и отключаются напряжения на всех выходах переключателя,Формула изобретенияПереключатель питающих напряжений, содержащий по меньшей мере два ключевых элемента, каждый из которых состоит из коммутирующего транзистора и управляющего элемента, включенного в цепь базы1749969 Составитель В, РамбамРедактор Т, Иванова Техред М.Моргентал Корректор В, Гирн каз 2600 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 коммутирующего транзистора, причем эмиттер-коллекторные цепи коммутирующих транзисторов ключевых элементов включены между выводами для подключения соответствующих источников питания и нагрузок, о т л и ч а ю щ и й с я тем, что, с целью расширения области использования, в качестве управляющих элементов использованы оптопары, выход каждого предыдущего ключевого элемента подключен к управляющему входу последующего ключевого элемента, при этом выход последнего ключевого элемента подключен к управляю щему входупервого ключевого элемента,кроме того, светоизлучатель каждой оптопары подключен к выходу предыдущего, а фотоприемник - к управляющему входу последующего ключевых элементов,
