Способ обточки труб« lt; gt; amp;: . 1сп i пi т”: ; имп: лял: — i •• ” 1 л: . лул-. а

Номер патента: 174489

Авторы: Вельский, Зеленчуков, Макаров, Секин

ZIP архив

Текст

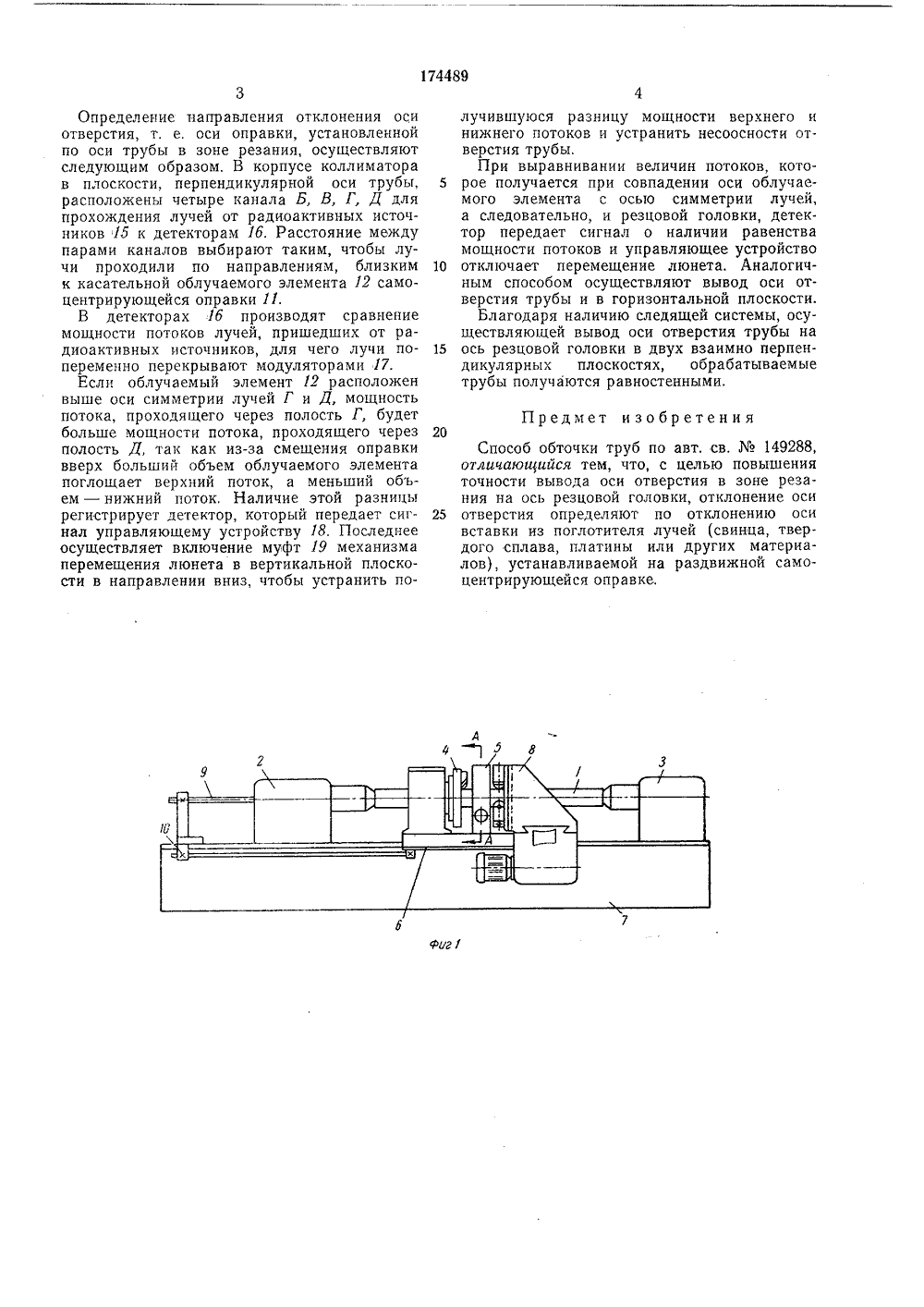

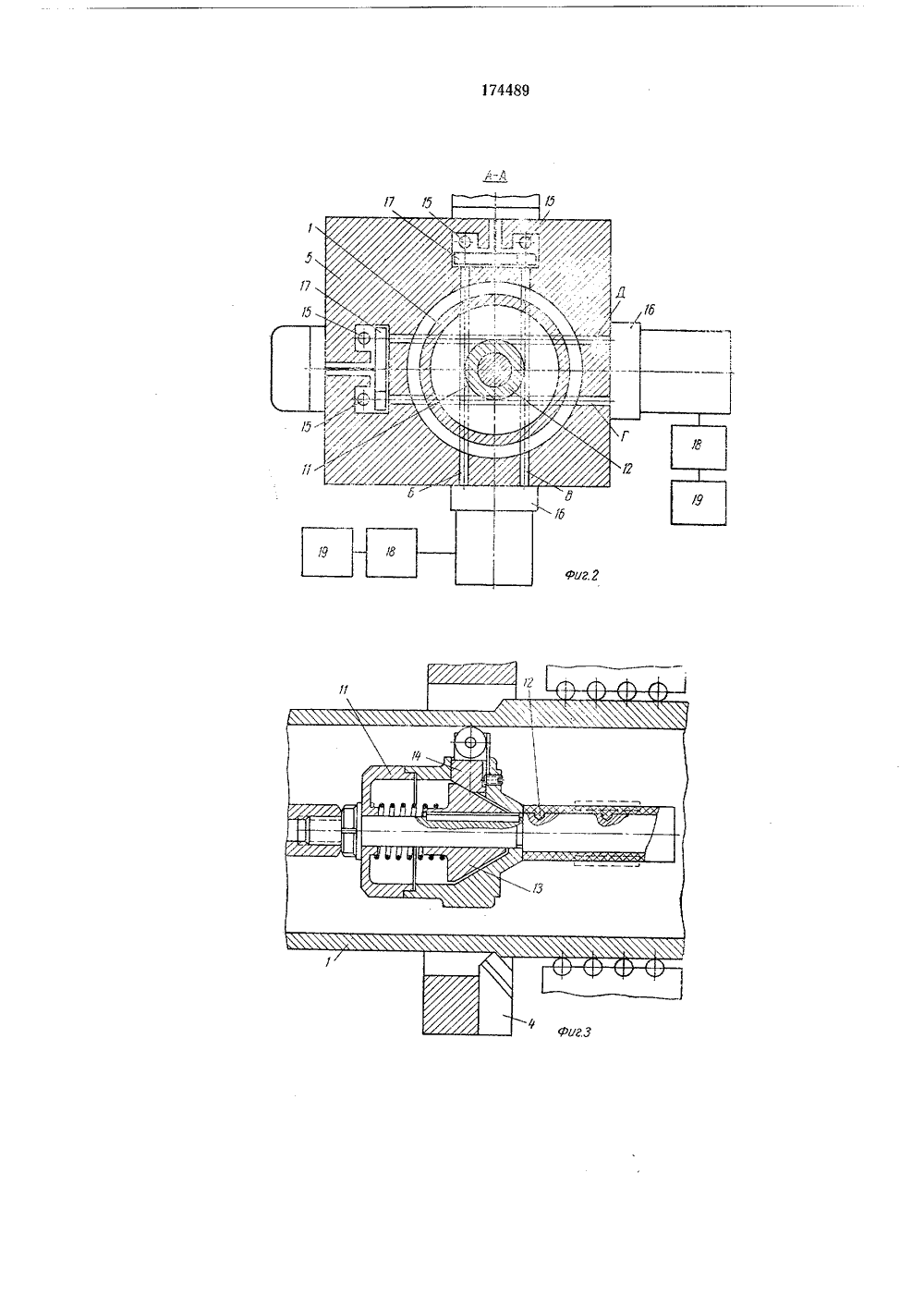

О П И С А Н И Е 174489ИЗОБРЕТЕНИЯК АИОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик.7,1963 ( 839004/25 хл. 49 а, 1 о присоединением заявки Государственныйомитет по деламизобретенийи открытий СССР МПК В 23 Ь ио ит ДК 621.941,1 - 462.2 (088,8) 7 Х 1,1965. Бюллетеньописания 13.Х.1965 слпко Дата опублпкова Авторыизобретени еленчуков, Н. Ф, Бельск И, Се акаров аявитель СО%-:. 1 ПОСОБ ОБТОЧКИ ТРУ втулкака ми. дпцснал группа212 Способ наружной обточки труб на специальном станке известен по авт. св.149288. Однако при этом способе все еще сохраняется разностенность.Описываемый способ отличается от известного тем, что, с целью повышения точности вывода оси отверстия в зоне резания на ось резцовой головки, отклонение оси отверстия определяют с помощью гамма-лучей по отклонению осн вставки из поглотителя лучей, которая находится на раздвижной самоцентрирующейся оправке, установленной по отверстию трубы вблизи зоны резания. Это позволяет обрабатывать трубы с очень небольшой разностенностью (не более + 3%), упростить наладку коллиматора, уменьшить время переналадки и мощность радиоактивных источников и, следовательно, улучшить биологическую защиту людей от излучений.Применение предложенного способа иллюстрируют приведенные чертежи. На фиг. 1 схематически дан общий вид специального станка для обточки труб; на фиг. 2 - разрез по Л-Л, показывающий принцип работы коллиматора станкана фиг. 3 показан способ центрирования оправки по отверстию трубы.Способ обточки труб с обеспечением минимальной разностенности заключается в следующем. Трубу 1, имеющую расточенное отверстие и фаски, закрепляют в грибках передней 2 и задней 3 бабок станка и подвергают обработке резцами головки 4. В процессе работы с помощью коллиматора б определяют смещение оси отверстия трубы в зоне резания. Резцовая головка 4, установленная на каретке б, имеет различные числа оборотов и перемещается с нужной подачей по станине 7. Для совмещения оси трубы с осью резцовой головки на каретке б установлен люнет 8, имеющий возможность перемещаться в двух взаимно перпендикулярных направлениях. Команду на необходимое движение люнет получает от коллиматора 5, определяющего направление отклонения оси отверстия трубы от оси резцовой головки,Для более точного определения отклонения в зоне резания оси отверстия трубы от оси резцовой головки в отверстии трубы с помощью тяги 9, соединенной с кареткой устройством 10, перемещается раздвижная самоцептрирующаяся оправка 1, имеющая облучаемый элемент 12 из свинца, платины, твердого сплава или другого материала с большой поглощающей способностью радиоактивных у-лучей.Центрирование оправки по отверстию трубы производит подпружиненная конусная13 за счет трех сухарей И с роли174489 фиг / Определение направления отклонения оси отверстия, т. е. оси оправки, установленной по оси трубы в зоне резания, осуществляют следующим образом, В корпусе коллиматора в плоскости, перпендикулярной оси трубы, расположены четыре канала Б, В, Г, Д для прохождения лучей от радиоактивных источников 15 к детекторам 1 б. Расстояние между парами каналов выбирают таким, чтобы лучи проходили по направлениям, близким к касательной облучаемого элемента 12 самоцентрирующейся оправки 11,В детекторах 1 б производят сравнение мощности потоков лучей, пришедших от радиоактивных источников, для чего лучи попеременно перекрывают модуляторами 17.Если облучаемый элемент 12 расположен выше оси симметрии лучей Г и Д, мощность потока, проходящего через полость Г, будет больше мощности потока, проходящего через полость Д, так как из-за смещения оправки вверх больший объем облучаемого элемента поглощает верхний поток, а меньший объем - нижний поток, Наличие этой разницы регистрирует детектор, который передает сигнал управляющему устройству 18. Последнее осуществляет включение муфт 19 механизма перемещения люнета в вертикальной плоскости в направлении вниз, чтобы устранить получившуюся разницу мощности верхнего и нижнего потоков и устранить несоосности отверстия трубы.При выравнивании величин потоков, кото рое получается при совпадении оси облучаемого элемента с осью симметрии лучей, а следовательно, и резцовой головки, детектор передает сигнал о наличии равенства мощности потоков и управляющее устройство 10 отключает перемещение люнета. Аналогичным способом осуществляют вывод оси отверстия трубы и в горизонтальной плоскости.Благодаря наличию следящей системы, осуществляющей вывод оси отверстия трубы на 15 ось резцовой головки в двух взаимно перпендикулярных плоскостях, обрабатываемые трубы получаются равностенными. Предмет изобретения 20Способ обточки труб по авт. св.149288,отличающийся тем, что, с целью повышения точности вывода оси отверстия в зоне резания на ось резцовой головки, отклонение оси 25 отверстия определяют по отклонению осивставки из поглотителя лучей (свинца, твердого сплава, платины или других материалов), устанавливаемой на раздвижной самоцентрирующейся оправке.

Смотреть

Заявка

839004

А. Р. Зеленчуков, Н. Ф. Вельский, Н. И. Секин, Г. С. Макаров

МПК / Метки

МПК: B23B 1/00, B23B 5/08

Метки: 1сп, amp, имп, лул, лял, обточки, труб

Опубликовано: 01.01.1965
