Сепаратор для осаждения ферромагнитных частиц из текучих сред

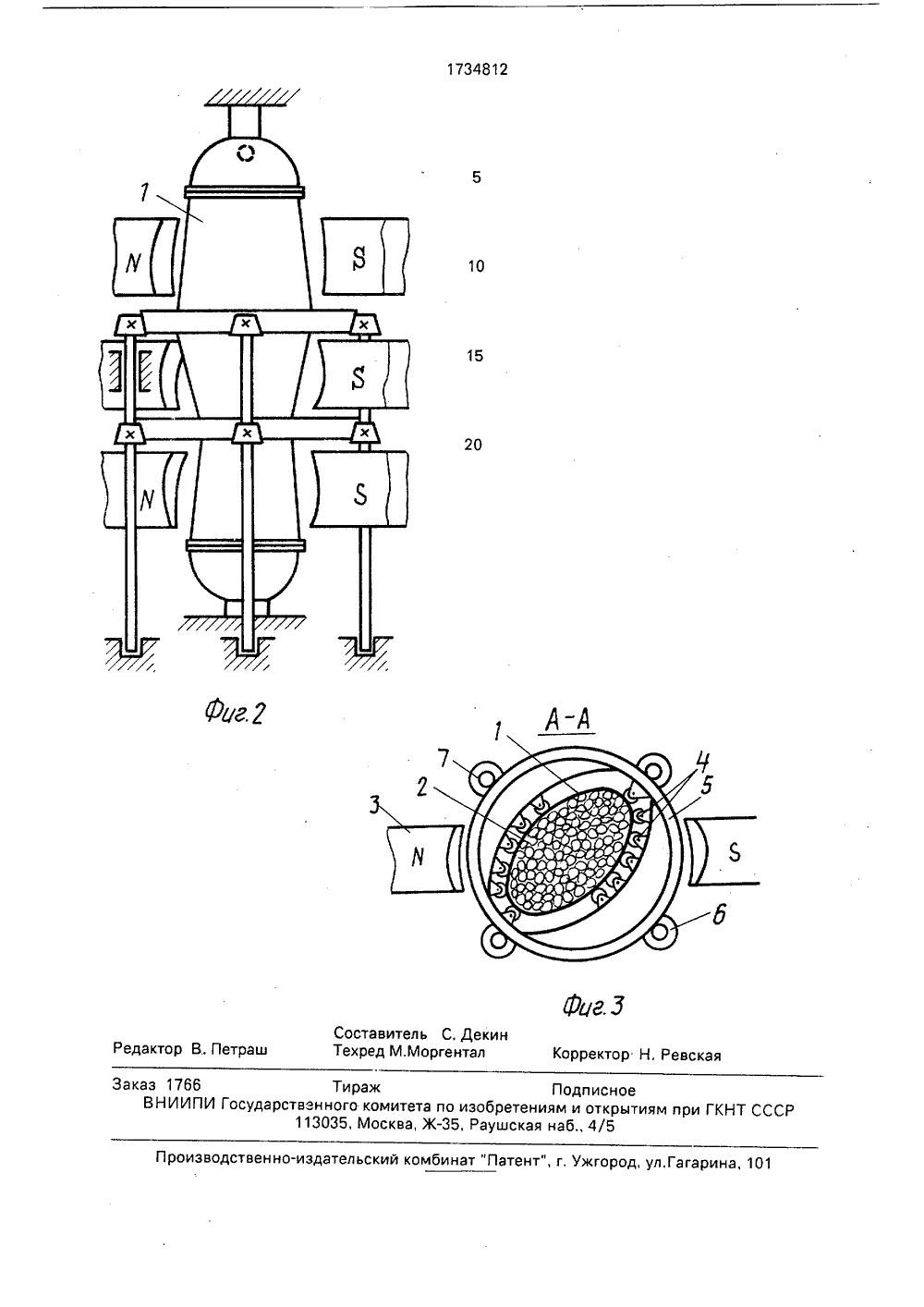

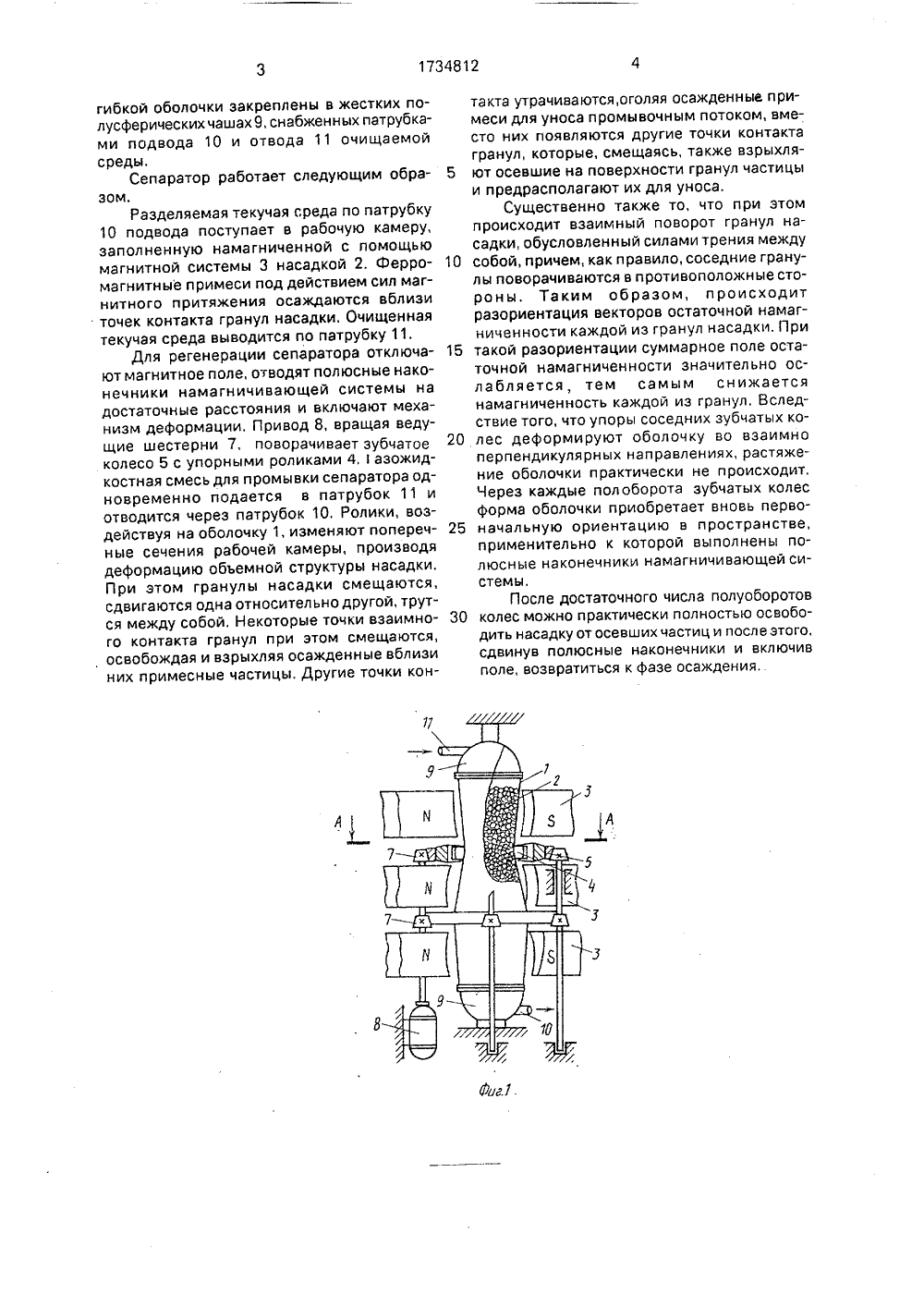

(19 5 В 01 035/О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕТ ЛЬС(71) Украинский институт инженеров водноГО хозяйстВа(56) Авторское свидетельство СССРМ 383468, кл. С 02 Р 1/48, 1971.(54)(57) 1. СЕПАРАТОР ДЛЯ ОСАЖДЕНИЯФЕРРОМАГНИТНЫХ ЧАСТИЦ ИЗ ТЕКУЧИХ СРЕД, содержащий рабочую камеру сразмещенной в ней,гранулированной ферромагнитной насадкой, намагничивающуюсистему, патрубки для подвода и отвода разделяемой среды, отл ича ю щийс я тем,что, с целью улучшения процесса регенерации за счет эффективного перемешиваниягранул насадки, повышения надежности вработе, увеличения срока службы и снижеетениеазделенано прив металке, при ю изобретения является улучшеесса регенерации за счет эффекеремешивания гранул насадки, е надежности в работе, увеличеслужбы и снижение энергозатрат, иг, 1 изображен сепаратор, вид реэ; на фиг, 2 - то же, вид сбоку; - разрез А-А на фиг. 1. Изоб нитного р испол ьзо копаемых и энергет ных вод,Цель ние проц тивного повышен ние срока На ф сбоку, ра на фиг,3тносится к области магя веществ и может быть обогащении полезных ислургии, машиностроении чистке природных и сточния энергозатрат, рабочая камера выполнена в виде гибкой оболочки из эластичногоматериала и снабжена механизмом ее деформации, расположенным на ее внешнейповерхности и выполненным в виде упоров,закрепленных на рамах, установленных свозможностью деформации оболочки,2. Сепаратор по п. 1, о т л и ч а ю щ и йс я тем, что механизм деформации выполнен из двух рам с упорами, установленнымис возможностью деформации оболочки вовзаимно перпендикулярных направлениях,3. Сепаратор по и, 1, отл и ч а ю щи йс я тем, что гибкая оболочка изготовлена измногослойного полимерного материала, армированного минеральным или синтетичеСКИМ ВОЛОКНОМ,4. Сепаратор по и. 1, о т л и ч а ю щ и й- ус я тем, что гибкая оболочка изготовлена иэмногослойного полимерного материала,усиленного металлическим кордом. Сепаратор содержит рабочую образованную гибкой оболочкой 1 ненную гладкими гранулами наса магнитного материала (в качеств могут быть использованы шары, др лые короткие стержни), намагничи систему 3, выполненную иэ элект тов либо постоянных магнитов, М деформации включает упоры 4, в ные в виде роликов и укрепленные в качестве которой служит зубчато 5, покоящееся на опорных 6 и ве конических шестернях. Ведущие соединены с приводом, например лем с редуктором 8, Края ц ил и нд камеру,и запол) гмъдки 2 из фе гранул с)обь, кругвающуюромагниеханизмыполненна раме,е колесодущих 7шестернидвигате- рическойгибкой оболочки закреплены в жестких полусферических чашах 9, снабженных патрубками подвода 10 и отвода 11 очищаемой среды.Сепаратор работает следующим образом,Разделяемая текучая среда по патрубку 10 подвода поступает в рабочую камеру, заполненную намагниченной с помощью магнитной системы 3 насадкой 2, ферромагнитные примеси под действием сил магнитного притяжения осаждаются вблизи точек контакта гранул насадки. Очищенная текучая среда выводится по патрубку 11.Для регенерации сепаратора отключают магнитное поле, отводят полюсные наконечники намагничивающей системы на достаточные расстояния и включают механизм деформации, Привод 8, вращая ведущие шестерни 7, поворачивает зубчатое колесо 5 с упорными роликами 4, 1 азожидкостная смесь для промывки сепаратора одновременно подается в патрубок 11 и отводится через патрубок 10, Ролики, воздействуя на оболочку 1, изменяют поперечные сечения рабочей камеры, производя деформацию объемной структуры насадки. При этом гранулы насадки смещаются, сдвигаются одна относительно другой, трутся между собой, Некоторые точки взаимного контакта гранул при этом смещаются, освобождая и взрыхляя осажденные вблизи них примесные частицы. Другие точки контакта утрачиваются, оголяя осажденные примеси для уноса промывочным потоком, вместо них появляются другие точки контактагранул, которые, смещаясь, также взрыхля 5 ют осевшие на поверхности гранул частицыи предрасполагают их для уноса.Существенно также то, что при этомпроисходит взаимный поворот гранул насадки, обусловленный силами трения между10 собой, причем, как правило, соседние гранулы поворачиваются в противоположные стороны. Таким образом, происходитразориентация векторов остаточной намагниченности каждой из гранул насадки. При15 такой разориентации суммарное поле остаточной намагниченности значительно ослабляется, тем самым снижаетсянамагниченность каждой из гранул. Вследствие того, что упоры соседних зубчатых ко 20 лес деформируют оболочку во взаимноперпендикулярных направлениях, растяжение оболочки практически не происходит,Через каждые полоборота зубчатых колесформа оболочки приобретает вновь перво 25 начальную ориентацию в пространстве,применительно к которой выполнены полюсные наконечники намагничивающей системы,После достаточного числа полуоборотов30 колес можно практически полностью освободить насадку от осевших частиц и после этого,сдвинув полюсные наконечники и включивполе, возвратиться к фазе осаждения., Ревска твенно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 роиз Заказ 1766 ТиражВНИИПИ Государствзнного комитета113035, Москва, Ж Подписноеизобретениям и открытиям при ГКНТ СССР
