Плотина из грунтовых материалов

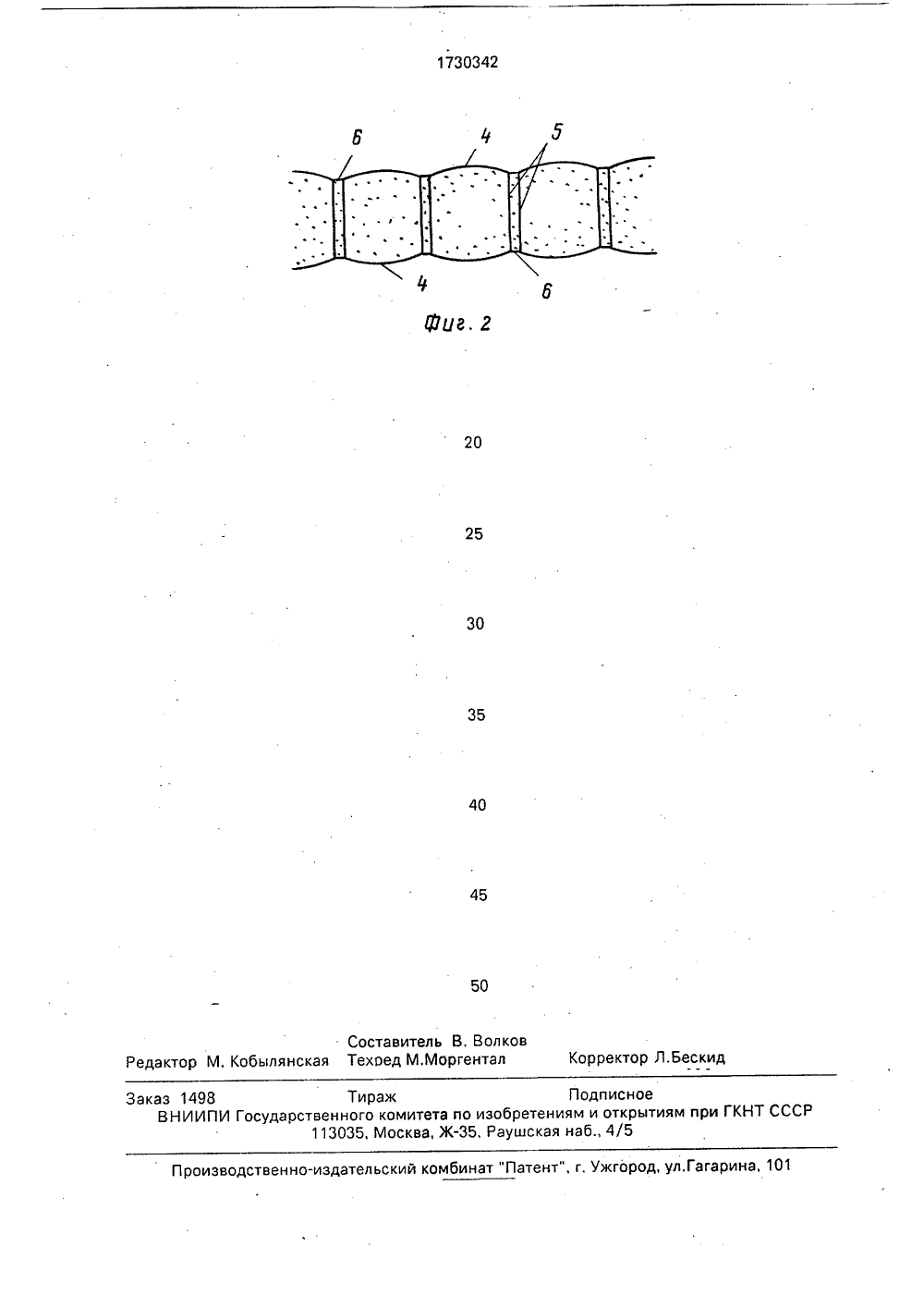

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК173034 1)5 Е 02 В 7/06,3/1 САН ОБРЕТ ВТОРСКОМУ СВ ЕЛЬСТВУ троител ЕР тносится к гид ву, Цель изоб техничеетения -ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР(71) Нижегородский инженерноный институт им. В,П.Чкалова (72) Б,М,Ерахтин и Т,А.Ерахтина (53) 627.82(088.8)(56) Авторское свидетельство ССС М 694579, кл. Е 02 В 7/06.Авторское свидетельство ССС М. 1191513, клЕ 02 В 7/06, 1984 54) ПЛОТИНА ИЗ ГРУНТОВЫХЛОВ57) Изобретение окому строительст повышение надежности и снижение стоимости плотины. Плотина из грунтовых материалов включает низовую упорную призму 1, переходный слой 2 и диафрагму- устой из нескольких независимых ярусов ячеек 3 из металлического шпунта. Внутренняя вертикальная перегородка диафрагмы выполнена из двух стенок, соединенных между собой щпунтинами. Каждая ячейка 3 имеет в основании бетонную диафрагму, Внутренняя поверхность ячеек покрыта гидроизоляцией, а сами ячейки заполнены грунтом, Сопряжение диафрагмы с основанием выполнено в виде двух бетонных плит 8 и 10 со слоем водонепроницаемого материала 11 между ними, 2 ил,10 15 хранилища. 20 25 30 35 40 45 50 55 Изобретение относится к гидротехническому строительству и может быть использовано при возведении грунтовых плотин высотой до 60 м,Цель изобретения - повышение надежности и снижение стоимости плотины.На фиг,1 изображена плотина с диафрагмой-устоем, разрез; на фиг.2 - диафрагма-устой в плане.Плотина состоит из низовой упорной каменной или гравийно-песчаной низовой призмы 1, переходного слоя из несвязанного грунта 2 и диафрагмы-устоя из нескольких независимых ярусов ячеек 3 из металлического шпунта, заполненных грунтом. Для обеспечения прочности конструкции и независимости осадок каждой из ее ячеек 3 последние образованы наружными стенками 4 и двумя внутренними перегородками 5 из металлического шпунта, соединенных между собой шпунтинами б, по примыкающим к смежным ячейкам 3 замкам которых осуществляется вертикальное перемещение ячеек 3. С верховой стороны плотины выполняется пригрузочная призма 7 на всю высоту нижнего яруса диафрагмы.В основании ячеек 3 каждого яруса выполнена горизонтальная бетонная диафрагма толщиной 1,0 - 1,5 м, а все поверхности ячеек покрыты слоем гидроизоляции, преимущественно из битумной мастики. Стык нижнего яруса диафрагмы-устоя со скальным основанием выполнен в виде двух бетонных плит 8 и 10 с прослойкой водонепроницаемого материала 11 между ними, что обеспечивает возможность горизонтального перемещения диафрагмы-устоя в пределах деформаций низовой упорной призмы 1. Наружные стенки 4 ячеек 3 в зоне переменного уровня защищены бетонной облицовкой 9, а стыки между ярусами и в основании уплотнены водонепроницаемым материалом 12.Возведение плотины осуществляют следующим образом,Подготовленное скальное основание выравнивают бетонной плиток 10, поверхность которой покрывают тонким слоем водонепроницаемого материала (например, глинистым грунтом) 11. Затем на плите 10 выставляют ячейки 3 и укладывают бетон в плиты 8 первого яруса. После покрытия засыпаемых поверхностей вставленных ячеек 3 гидроизоляцией производят замыв или засыпку ячеек 3 грунтом до основания ячеек 3 второго яруса с уплотнением его, например, методом гидровиброуплотнения, а также отсыпку низовой упорной призмы 1 на высоту первого яруса. Уплотнив засыпку ячеек 3 первого яруса, выставляют ячейки 3 второго яруса и бетонируют плиты 8 в их основании. При этом при установке соединительных шпунтин б внутренние поверхности примыкающих к ячейкам замков смазывают для уменьшения трения и защиты металла от коррозии. После выполнения гидроизоляции всех засыпаемых поверхностей ячеек 3 второго яруса, засыпки их грунтом и отсыпки низовой упорной призмы 1 в пределах второго яруса все операции второго яруса (кроме отсыпки упорной призмы 1) повторяют на третьем ярусе с завершением их устройством бетонной облицовки 9 в пределах зоны переменного уровня будущего водоПосле возведения диафрагмы-устоя до гребня выполняют гидроизоляцию верховой грани на всех ярусах и одновременно производят уплотнение водонепроницаемым материалом 12 (битумной мастикой или бентонитовой глиной) всех стыков между ячейками 3 ярусов. Одновременно выполняют отсыпку верховой пригрузочной призмы 7 и низовой упорной призмы 1 в пределах третьего яруса ячеек 3. Предлагаемая конструкция позволяет повысить надежность плотины за счетдопущения возможности осадки отдельных ячеек, снизить стоимость сооружения за счет исключения верховой упорной призмы и замены ее диафрагмой-устоем, которая воспринимает все внешние нагрузки от давления воды и грунта, исключает неблагоприятное влияние на конструкцикз плотины возможных неравномерных осадок и одновременно обеспечивает водонепроницаемость плотины,Формула изобретения Плотина из грунтовых материалов включающая диафрагму из размещенных рядами по высоте объемных элементов, разделенных внутренними перегородками с образованием ячеек, заполненных грунтом, о т л ич а ю щ а я с я тем, что, с целью повышения надежности и снижение стоимости плотины, диафрагма размещена на верховой грани, а ее внутренние перегородки выполнены из двух стенок, соединенных между собой шпунтинами с возможностью вертикального перемещения ячеек одна относительно другой, при этом каждая ячейка снабжена в основании горизонтальной бетонной плитой, а сопряжение диафрагмы с основанием выполнено в виде двух бетонных плит со слоем водонепроницаемого материала между ними,1730342 цг 2 5 Составитель В. Волковедактор М. Кобылянская Техоед М.Моргентал Корректор Л,Бески оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарин з 1498 ВНИИП Тираж Подписноесударственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5
