Устройство для фиксирования заданного ноложения в плане стеновой панели при возведении зданий
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 171535
Автор: Пружинин
Текст

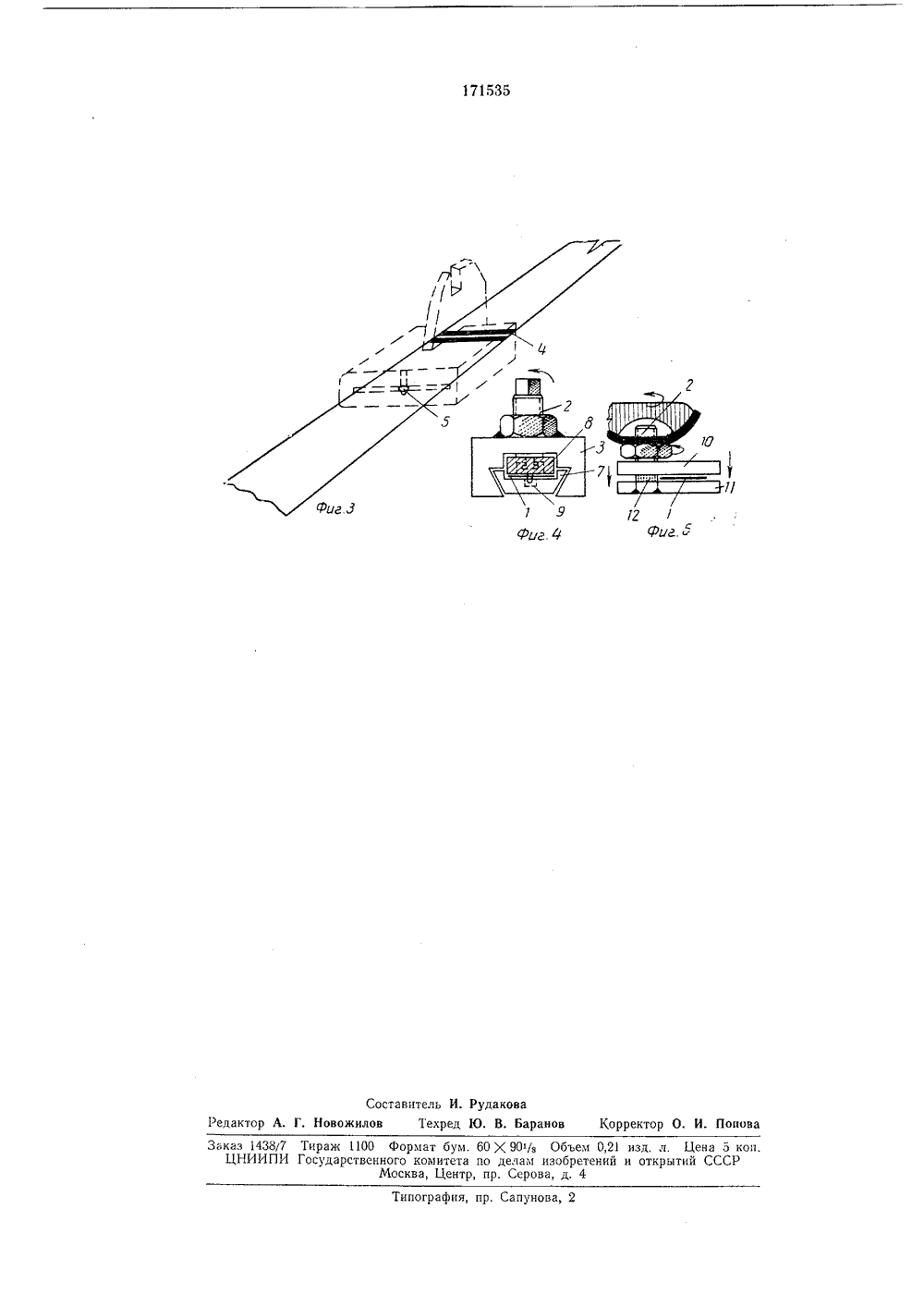

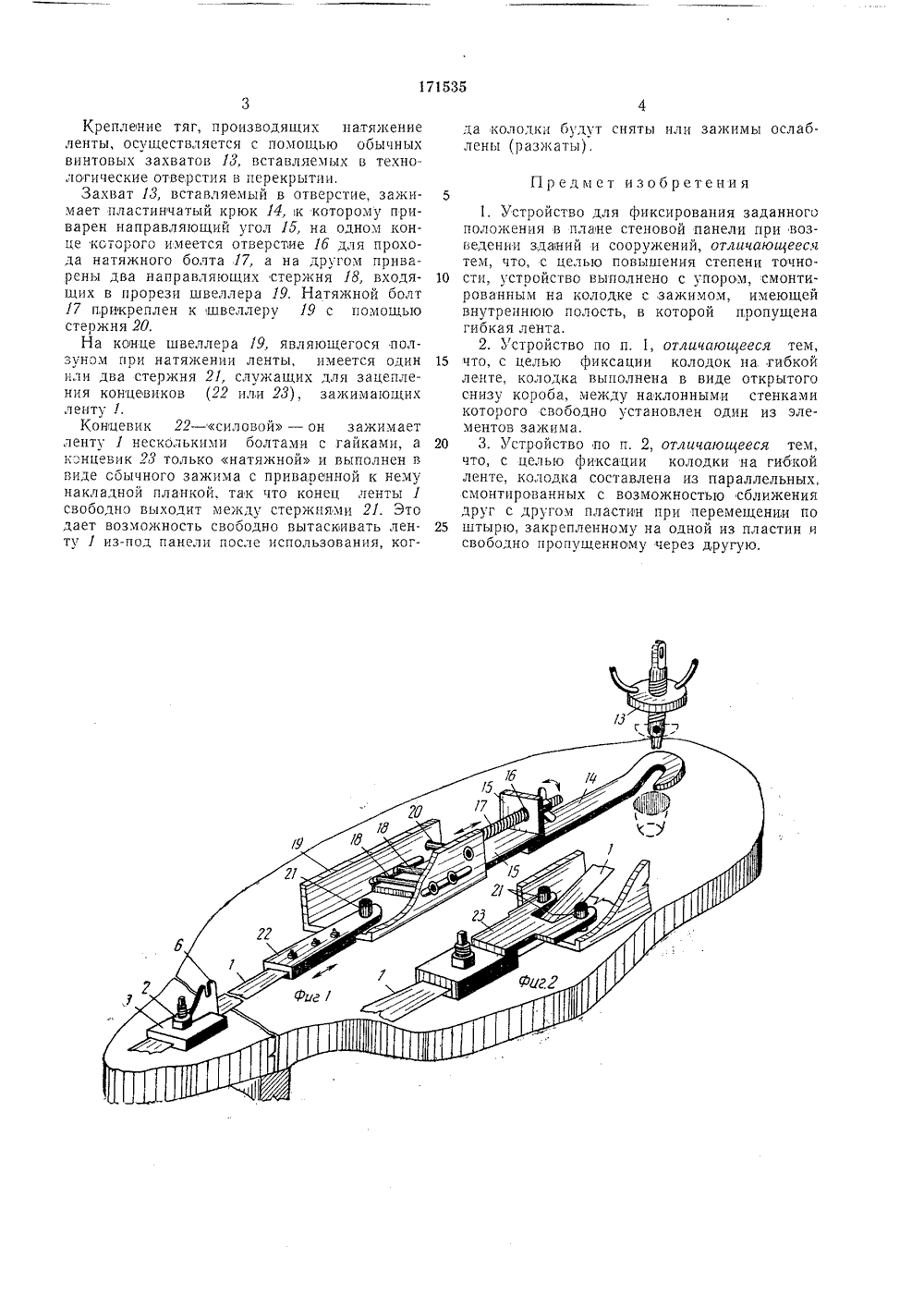

Союз Советск Социалистицескю РеспубливТП Государствеииый комитет по ",елань изобретений и открытиь СС Рпубликовано 26 Х.1965. Бюллетень11 ата опубликования описания 15.И 1.1965 Авторизобретени инин явитель СТРОЙСТВО ДЛЯ ФИКСИРОВАНИЯ ЗАДАННОГО ПОЛОЖЕНИВ ПЛАНЕ СТЕНОВОЙ ПАНЕЛИ ПРИ ВОЗВЕДЕНИИ ЗДАНИЙИ СООРУЖЕНИЙ ки,Устройство состоит из гибкой металлической ленты 1, зажима 2 и колодки 3, прочно закрепленной на ленте с ориентацией по рискам 4 (фиг. 3) или по отверстиям б, расположение которых соответствует расположению иа этаже панелей. Ориентация осуществляется так, чтобы упор б был на риске и на точном заданном расстоянии от другого упора.Лента 1 натягивается с помощью концевых креп-тяг.Колодка может быть выполнена в нескольких вариантах, в зависимости от способа заправки ленты в зажим.Колодка 3, изображенная на фиг. 4, состоит из короба, открытого снизу, между наклонными стенками которого свободно установлен один из элементов зажима 7, Зажимная планка 8 под действием болта зажимает ленту 1, упор б совмещается с риской и зуб фиксации 9 входит в отверстие, сделанное в ленте,аженная на фиг. 5, состоит тины 10, параллельной ей 11 и штыря 12, закреплен и входящего в отверстиезавинчивании гайки плая, прочно зажимая ленту 1. роизводится сбоку. Колодка, изобр из верхней пла нижней пластинь ного на пластинепластины 10. Пр стины сближаютс Заправка ленты 7 одписная группа15 Известны устройства для фиксации низа стеновых панелей зданий в виде вилочных и штыревых упоров, в которые заводят панель.Однако известные устройства не обеспечивают точной фиксации и, кроме того, не извлекаются из-под установленных стеиовых панелей по окончании возведения здания.Цель описываемого изобретения - повысить степень точности фиксирования, Достигается это тем, что предложенное устройство 10 вьпполнено с упором, смонтированным на колодке с зажимом, имеющей внутреннюю полость, в которую пропущена гибкая лента.С целью фиксации колодок на гибкой ленте, колодка выполнена в виде открытого сни зу короба, между наклонными стенками которого свободно установлен один из элементов зажима.Кроме того, колодка может быть составлена из параллельных пластин, смонтированных 20 с возможностью сближения друг с другом при перемещении по штырю, закрепленному на одной из пластин и свободно пропущенному через отверстие другого. Данное конструктивное выполнение также позволяет фикси ровать колодки на гибкой ленте.На фиг. 1 представлен общий вид устрой. ства; на фиг. 2 - изображена деталь устройства, служащего для натяжения ленты; иа фиг, 3 - схема крепления устройства; на фиг. 30 5 показаны варианты выполнения колод 171535Крепление тяг, производящих натяжение ленты, осуществляется с помощью обычных винтовых захватов 13, вставляемых в технологические отверстия в перекрытии,Захват 13, вставляемый в отверстие, зажимает пластинчатый крюк 14, к которому приварен направляющий угол 15, на одном конце ксторого имеется отверстие 16 для прохода натяжного бочта,17, а на другом приварены два направляющих стержня 18, входящих в прорези швеллера 19. Натяжной болт 17 прикреплен к швеллеру 19 с помощью стержня 20,На козинце швеллера 19, являющегося ползуном при натяжении ленты, имеется один или два стержня 21, служащих для зацепления концевиков (22 иди 23), зажимающих ленту 1.Концевик 22 - силовой - он зажимает ленту 1 несколькими болтами с гайками, а кзнцевик 23 только натяжной и выполнен в виде обычного зажима с привареиной к нему накладной планкой, так что конец ленты 1 свободно выходит между стержнями 21. Это дает возможность свободно вытаскивать ленту ( из-под панели после использования, ког 4да колодки будут сняты или зажимы ослаблены (разжаты),Предмет изобретения51, Устройство для фиксирования заданногоположения в илане стеновой панели при возведении зданий и сооружений, отличающеес.г тем, что, с целью повышения степени точно сти, устройство выполнено с упором, смонтированным на колодке с,зажимом, имеющей внутреннюю полость, в которой пропущена гибкая лента.2. Устройство по п. 1, отличающееся тем, 15 что, с целью фиксации колодок на, гибкойленте, колодка выполнена в виде открытого снизу короба, между наклонными стенками которого свободно установлен один из элементов зажима.20 3. Устройство по п. 2, отличающееся тем,что, с целью фиксации колодки на гибкой ленте, колодка составлена из параллельных, смонтированных с возможностью сближения друг с другом пластин при перемещении по 25 штырю, закрепленному на одной из пластин исвободно пропущенному через другую.Тираж 1100 Формат бум. 60 К 901/8 Обь осударственного комитета по делам изобрМосква, Центр, пр. Серова, д. аказ 1438/7 ЦНИИПИ Типография, пр. Сапунова,0,21 изд, л. Цена 5 коп.ений и открытий СССР
СмотретьЗаявка
888014
А. Пружинин
МПК / Метки
МПК: E04G 21/26
Метки: возведении, заданного, зданий, ноложения, панели, плане, стеновой, фиксирования
Опубликовано: 01.01.1965
