Формирователь случайных сигналов

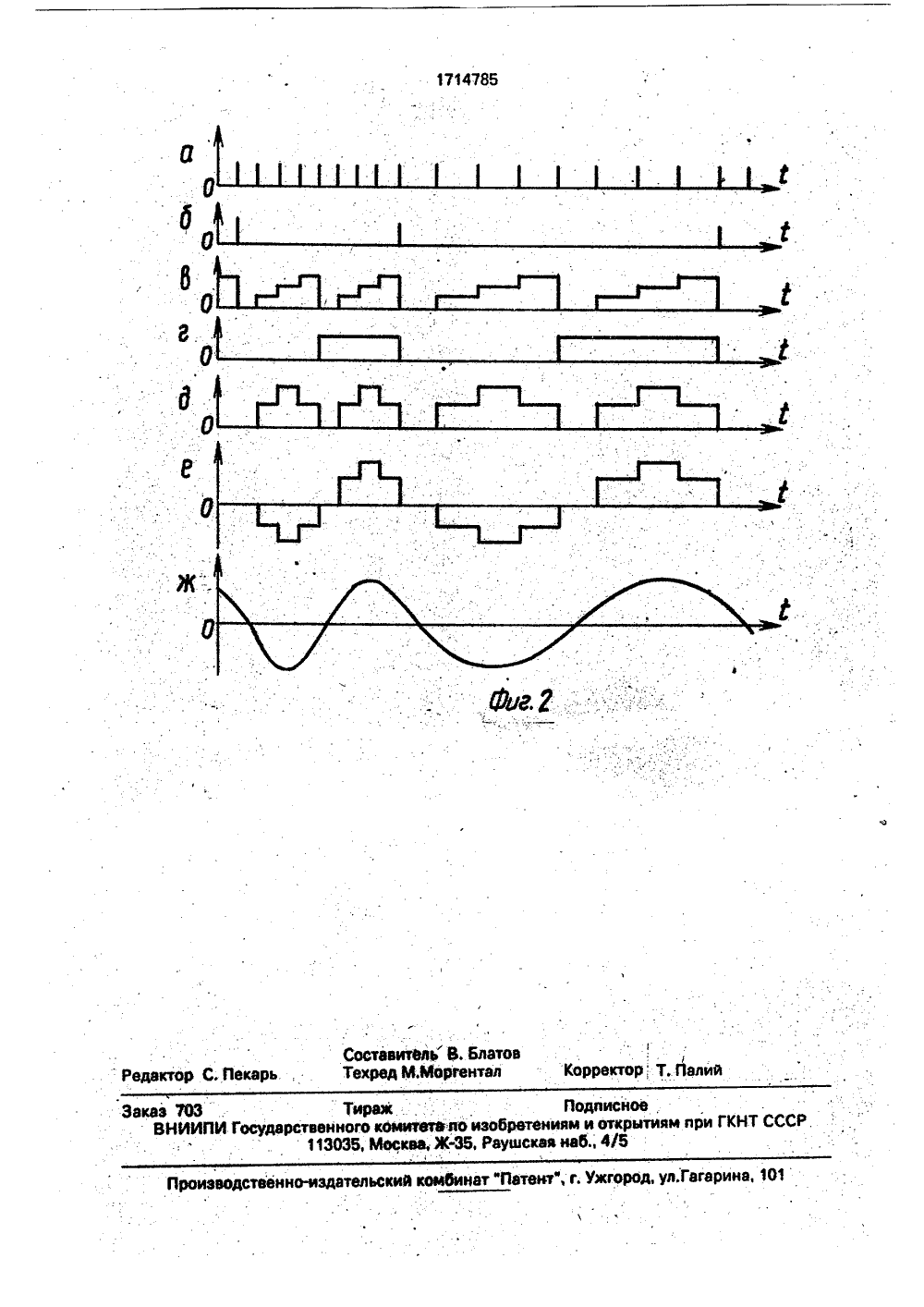

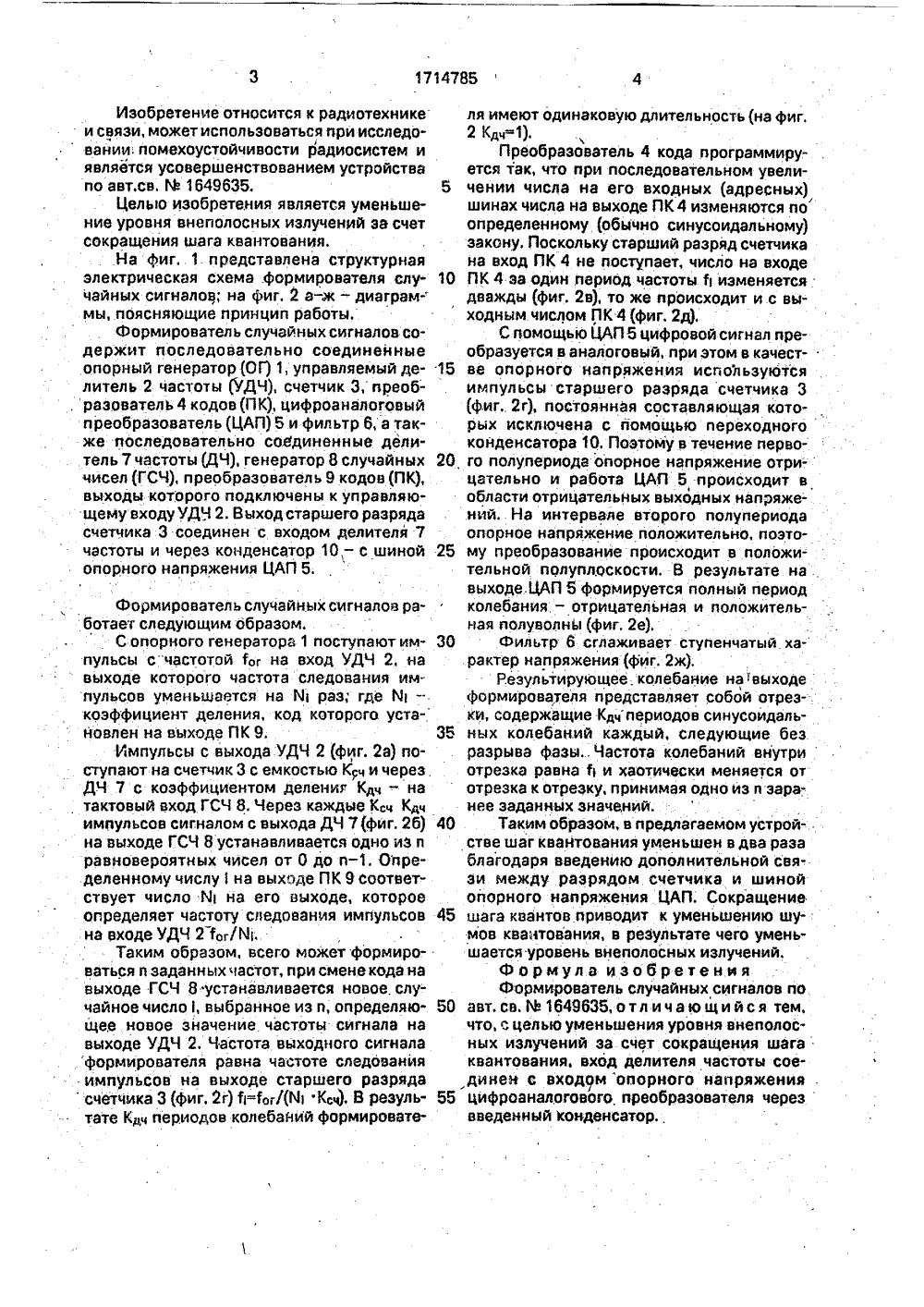

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 14785 03 В 29 ИЗОБРЕ ГНИ К АВТО ТЕЛЬСТ ЬЭ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(бб) Авторское свидетельство СССРМ 1649635, кл, Н ОЗ В 29700, 10,10,88.(87) Изобретение относится к радиотехникеи может использоваться при исследованиипомехоустойчивости радиосистем. Цельюизобретения является уменьщение уровнявнеполосных излучений за счет сокращения.шага квантования. Формирователь содержит опорный генератор 1, управляемый делитель 2 частоты, счетчик 3, преобразователи кодов 4 и 9, циФроаналоговый преобразователь (ЦАП) Ь, Фильтр б, дели. тель 7 частоты, генератор 8 случайных чисел, конденсатор 10. С помощью ЦАП 5 циФровой сигнал преобразуется в аналоговый, при этом в качестве опорного напряжения используются импульсы. старшего разряда счетчика 3, постояйная составляющая которых исключена конденсатором 10, Поэтому в течение первого полупериода опорное напряжение отрицательно и ЦАП 5 Формирует отрицательную полуволну выходного сигнала; на интервале второго полупериода опорное напряжение положительно, поэтому происходит Формирование положительной полуволны. 2 ил.1714785 3Изобретение относится к радиотехнике и связи, может использоваться при исследо вании; помехоустойчивости радиосистем и является усовершенствованием устройства по авт.св, В 1649635.Целью изобретения является уменьшение уровня внеполосных излучений эа счет сокращения шага квантования.На фиг, 1 представлена структурная электрическая схема .формирователя случайных сигналов: на фиг. 2 а-ж - диаграммы, поясняющие принцип работы.Формирователь случайных сигналов содержит последовательно соединенные опорный генератор (ОГ) 1, управляемый делитель 2 частоты (УДЧ), счетчик 3, преоб. разователь 4 кодов (ПК), цифроаналоговый преобразователь (ЦАП) 5 и фильтр 6, а также последовательно соединенные делитель 7 частоты (ДЧ), генератор 8 случайных чисел (ГСЧ), преобразователь 9 кодов (ПК), выходы которого подключены к управляющему входу УДЧ 2. Выход старшего разряда счетчика 3 соединен с входом делителя 7 частоты и через конденсатор 10, - с шиной опорного напряжения ЦАП 5. Формирователь случайных сигналов работает следующим образом.С опорного генератора 1 поступают импульсы с частотой аког на вход УДЧ 2, иа выходе которого частота следования импульсов уменьшается на Й 1 раэ; где Ив коэффициент деления, код которого установлен на выходе ПК 9.Импульсы с выхода УДЧ 2 (фиг. 2 а) поступают на счетчик 3 с емкостью Кч и через ДЧ 7 с коэффи.циентом делениг Кдч - на тактовый вход ГСЧ 8. Через каждые Ксч Кдч импульсов сигналом с выхода ДЧ 7(фиг. 2 б) на выходе ГСЧ 8 устанавливается одно из и равновероятных чисел от 0 до и. Определенному числу 1 на выходе ПК 9 соответствует число М на его выходе, которое определяет частоту следования импульсов на входе УДЧ 2 Ь/й.Таким образом, всего может формироваться и заданных частот, при смене кода на выходе ГСЧ 8 устанавливается новое, случайное число 1, выбранное из и, определяющее новое значение частоты сигнала на выходе УДЧ 2, Частота вцходного сигнала формирователя равна частоте следования импульсов на выходе старшего разряда счетчика 3 (фиг. 2 г) 6=1 огl(й) Ксч), В результате Кдч периодов колебайий формирователя имеют одинаковую длительность (на фиг.1).Преобразователь 4 кода программиру.- ется так, что при последовательном увели 5 чении числа на его входных (адресных)шинах числа на выходе ПК 4 изменяются поопределенному (обычно синусоидалькому)закону, Поскольку старший разряд счетчикана вход ПК 4 не поступает, число на входе10 ПК 4 за один период частоты А изменяетсядважды (фиг. 2 в), то же происходит и с выходным числом ПК 4 (фиг. 2 д),С помощью ЦАП 5 цифровой сигнал преобразуется в аналоговый, при этом в качест 15 ве опорного напряжения испол ьэуютсяимпульсы старшего разряда счетчика 3(фиг, 2 г), постоянная составляющая которых исключена с йомощью переходногоконденсатора 10. Поэтому в течение перво 20 го полупериода опорное напряжение отрицательно и работа ЦАП 5 происходит вобласти отрицательных выходных напряжений На интервале второго полупериодаопорное напряжение положительно, поэто 25 му преобразование происходит в положительной полуплоскости. В результате навыходе. ЦАП 5 формируется полный периодколебания - отрицательная и положительная полуволны (фиг. 2 е),30 Фильтр 6 сглаживает ступенчатый.характер напряжения (фиг. 2 ж),Результирующее. колебание на 1 выходеформирователя представляет собой отрезкй, содержащие Кдчпериодов синусоидаль 35 ных колебаний каждый, следующие безразрыва фазы. Частота колебаний внутриотрезка равна б и хаотически меняется ототрезка к отрезку, принимая одно из и заранее заданных значений.40 Таким образом, в предлагаемом устройстве шаг квантования уменьшен в два разаблагодаря введению дополнительной связи между разрядом счетчика и шинойопорного напряжения ЦАП, Сокращение45 шага квантов приводит к уменьшению шумов квантования, в результате чего уменьшается уровень внеполосных излучений,Формула цзобретенияФормирователь случайных сигналов по50 авт,св. %1649635,отличающийся тем.что, с целью уменьшения уровня внеполосных излучений за счет сокращения шагаквантования, вход делителя частотц соединен с входом опорного напряжения,55 цифроаналогового преобразователя черезвведенный конденсатор,1714785 е йа тфЧдщПодписйоеосударственного коиитетйпо изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушсаа наб., 4/5 101 роизводственно-изд В каМбинат "Патвнтф, г. Умгород, уа. Гагарин Редактор С, ПеЗаказ 763ВНИИПИ Г оставитеаь 6. Блатое хред М.Моргентал
