Система для создания микроклимата в многокамерной шампиньонной теплице

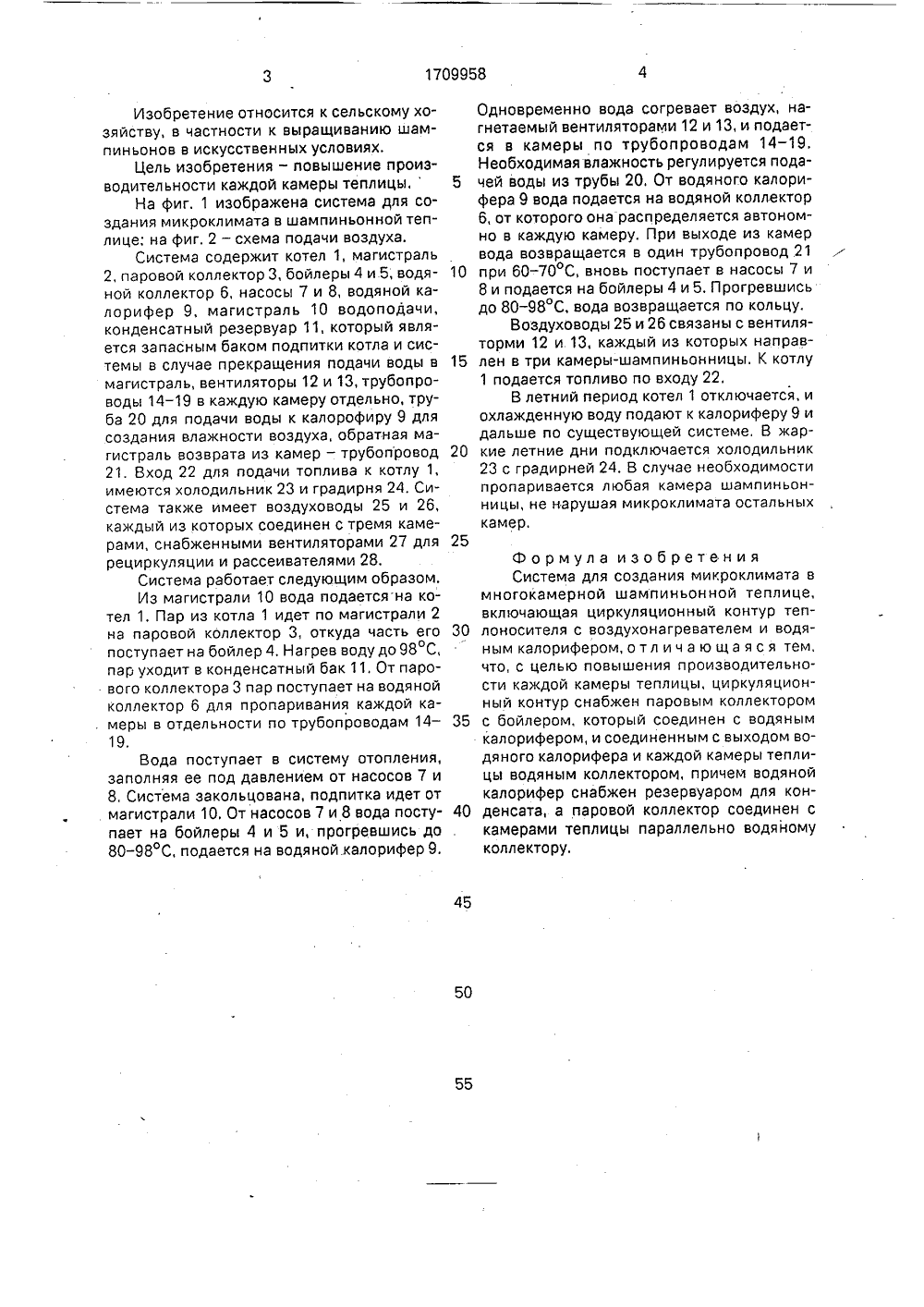

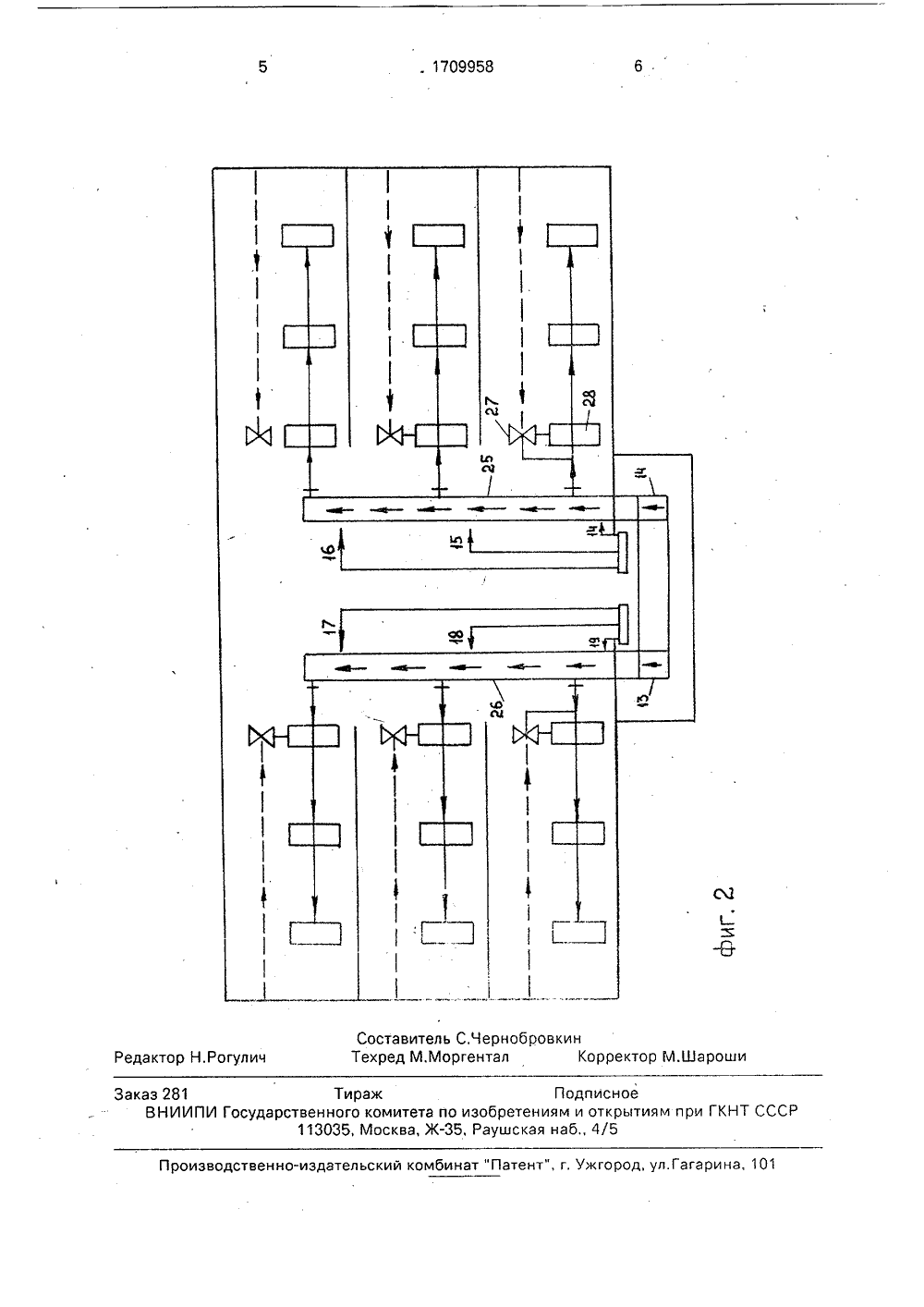

(19) А 01 6 9/ ИЯ СССР987.АНИЯ МИКРОРНОЙ ШАМсельскому хо иванию шам ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СИСТЕМА ДЛЯ СОЗДКЛИМАТА В МНОГОКАМПИНЬОННОЙ ТЕПЛИЦЕ(57) Изобретение относитсязяйству, в частности к выра пиньонов в искусственных условиях. Цель изобретения - повышение производительности каждой камеры шампиньонной теплицы, Циркуляционный контур системы снабжен паровым коллектором 3 с бойлерами 4, 5 и водяным калорифером 9, Водяной коллектор 6 соединен с выходом калорифера и каждой камерой теплицы и снабжен резервуаром 11 для конденсата, Паровой коллектор 3 соединен с камерами теплицы параллельно водяному коллектору. 2 ил,1709958 45 50 55 Изобретение относится к сельскому хозяйству, в частности к выращиванию шампиньонов в искусственных условиях,Цель изобретения - повышение производительности каждой камеры теплицы.На фиг, 1 изображена система для создания микроклимата в шампиньонной теплице; на фиг. 2 - схема подачи воздуха.Система содержит котел 1, магистраль 2, паровой коллектор 3, бойлеры 4 и 5, водяной коллектор 6, насосы 7 и 8, водяной калорифер 9, магистраль 10 водоподачи, конденсатный резервуар 11, который является запасным баком подпитки котла и системы в случае прекращения подачи воды в магистраль, вентиляторы 12 и 13, трубопроводы 14 - 19 в каждую камеру отдельно, труба 20 для подачи воды к калорофиру 9 для создания влажности воздуха, обратная магистраль возврата из камер - трубопровод 21. Вход 22 для подачи топлива к котлу 1, имеются холодильник 23 и градирня 24. Система также имеет воздуховоды 25 и 26, каждый из которых соединен с тремя камерами, снабженными вентиляторами 27 для рециркуляции и рассеивателями 28,Система работает следующим образом, Из магистрали 10 вода подается на котел 1. Пар из котла 1 идет по магистрали 2 на паровой коллектор 3, откуда часть его поступает на бойлер 4. Нагрев воду до 98 С, пар уходит в конденсатный бак 11, От парового коллектора 3 пар поступает на водяной коллектор 6 для пропаривания каждой камеры в отдельности по трубопроводам 14 - 19.Вода поступает в систему отопления, заполняя ее под давлением от насосов 7 и 8. Система закольцована, подпитка идет от магистрали 10. От насосов 7 и 8 вода поступает на бойлеры 4 и 5 и, прогревшись до 80 - 98 С, подается на водяной. калорифер 9. Одновременно вода согревает воздух, нагнетаемый вентиляторами 12 и 13, и подается в камеры по трубопроводам 14-19.Необходимая влажность регулируется пода 5 чей воды из трубы 20. От водяного калорифера 9 вода подается на водяной коллектор6, от которого онараспределяется автономно в каждую камеру. При выходе из камервода возвращается в один трубопровод 2110 при 60-70 С, вновь поступает в насосы 7 и8 и подается на бойлеры 4 и 5. Прогревшисьдо 80 - 98 С, вода возвращается по кольцу.Воздуховоды 25 и 26 связаны с вентиляторми 12 и 13, каждый из которых направ 15 лен в три камеры-шампиньонницы, К котлу1 подается топливо по входу 22,В летний период котел 1 отключается, иохлажденную воду подают к калориферу 9 идальше по существующей системе. В жар 20 кие летние дни подключается холодильник23 с градирней 24. В случае необходимостипропаривается любая камера шампиньонницы, не нарушая микроклимата остальныхкамер,25 Формула изобретения Система для создания микроклимата вмногокамерной шампиньонной теплице, включающая циркуляционный контур теп лоносителя с воздухонагревателем и водяным калорифером, о тл и ч а ю щ а я с я тем, что, с целью повышения производительности каждой камеры теплицы, циркуляционный контур снабжен паровым коллектором 35 с бойлером, который соединен с водянымкалорифером, и соединенным с выходом водяного калорифера и каждой камеры теплицы водяным коллектором, причем водяной калорифер снабжен резервуаром для кон денсата, а паровой коллектор соединен скамерами теплицы параллельно водяномуколлектору.6 1709958 Составитель С.Чернобровкин ехред М.Моргентал К едактор Н.Рогули ректор М.Ша Производс на-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 281 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
