Генератор прямоугольных импульсов

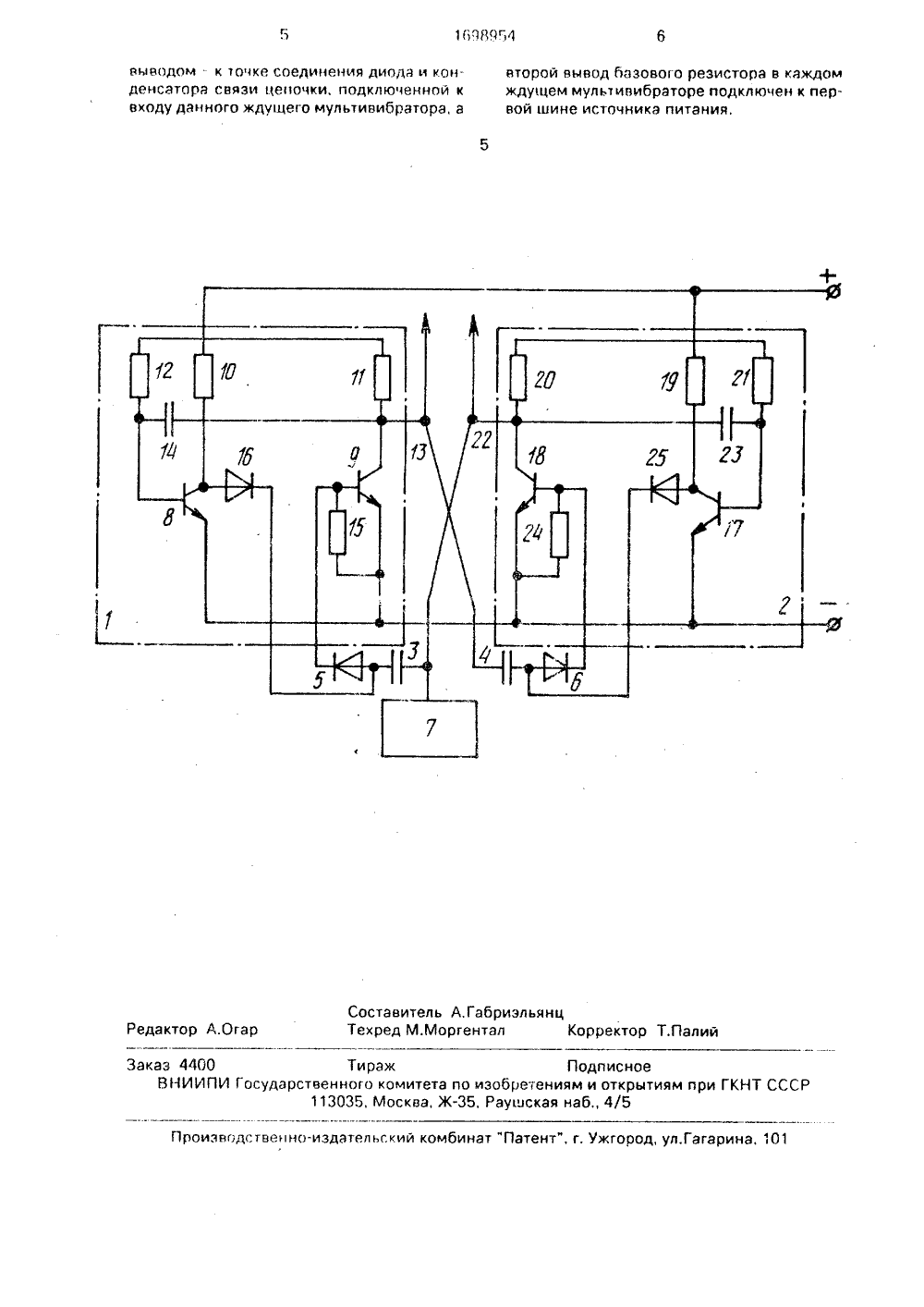

(Я 5 Н 3/00 СТВЕ%1 ЫЙ КОМИТЕТРГтениям и ОткРытияСССР ГОСУД ПО ИЗ 11 РИ Г ПИС ГЕН ательскии и риферийного ЫХ мпульснои овано для оугольной ,тот с возовки в шиимпульса и Изо технике формир формы в можност роких и паузы,етение отможет б ания имп широком д ю независи делах дли осится к им ть использо льсов прямо апаэоне час мой регулиро ельностей и пульснои вано для угольной тот с возвки в шимпульса и е быстро- ности пе- лючениях Цел действи реходны ждущих Начципиальра прямоая зле гол ьны ВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение относится к итехнике и может быть использформирования импульсов прямформы в широком диапазоне часможностью независимой регулирроких пределах длительностей изобретения - повышен и путем снижения длитель х процессов при перек мультивибраторов.ертеже представлена прин трическая схема генерато х импульсов. паузы. Цель изобретения - повышение быстродействия за счет снижения длител ьн ости переходных процессов при переключениях ждущих мультивибраторов. Генератор прямоугольных импульсов содержит два транзисторных с коллекторно-базовыми связями ждущих мультивибратора (ЖМ), связанные по кольцевой схеме конденсаторами связи, и узел пуска, причем одна коллекторно-базовая связь в каждом ЖМ выполнена в вице двух последовательно сс цине 1 ных диодов, точка соединения котор 1. и; едназ ачена для подключения первого выгода конденсатора связи, второй вывод которого соединен с выходом другого ЖЫ. 1 акое выполнение коллекторно-базовой связи в каждом Ж 1 У 1 и связи между ЖМ позволяет повысить быстродейстьие генератора эа счет снижения длительности перехсдных процессов при переключениях, 1 ил,Генератор прямоугольных импульсов содержит два идентичных ждущих мультивибратора (ЖМ) 1 и 2, выход каждого иэ которых соединен с входом другого ЖМ через последовательную цепочку из конденсатора 3 или 4 связи и подключенного катодом к входу ЖМ диода 5 или 6, и узел 7 пуска, подключенный к выходу одного иэ Ж 1 У 1.ЖУ 1 солержит первый 8 и второй 9 транзисторы, эмиттеры которых подключены к минусовой шине источника питания, ко; лекторы которых подключены к плюсовой шине источника питания соответственно через коллекторные резисторы 10 и 11, при этом база первого транзистора 8 соеди 16989545 10 15 20 25 30 35 40 45 50 55 пена с плюсовой шиной источника питания через базовый резистор 12, с коллектором второго транзистора 9 и выходом 13 ЖМ - через времязадающий конденсатор 14, база-эмиттерный переход второго транзистора 9 шунтирован базовым резистором 15, а коллектор первого транзистора 8 соединен с анодом диода 16, катод которого подключен к аноду диода 5.ЖМ 2 содержит первый 17 и второй 18 транзисторы, эмиттеры которых подключены к минусовой шине источника питания,а коллекторы - к плюсовой шине источника питания соответственно через коллекторные резисторы 19 и 20, при этом база первого транзистора 17 соединена с плюсовой шиной источника питания через базовый резистор 21, с коллектором второго транзистора 18 и выходом 22 ЖМ - через времязадающий конденсатор 23, база-эмиттерный переход второго транзистора 18 шунтирован базовым резистором 24, а коллектор первого транзистора 17 соединен с анодом диода 25, катод которого подключен к аноду диода 6.Узел пуска обеспечивает запуск генератора прямоугольных импульсов путем кратковременного закорачивания второго транзистора ЖМ 2,Генератор прямоугольных импульсов работает следующим образом.При наличии напряжения питания на шинах питания генератора прямоугольных импульсов оба ЖМ 1 и 2 находятся в устойчивом состоянии, при котором первые транзисторы 8 и 17 открыты, вторые транзисторы 9 и 18 закрыты, а конденсаторы 3, 4, 14 и 23 заряжены до напряжения источника питания, При срабатывании узла 7 пуска он кратковременно закорачивает второй транзистор второго ЖМ, что приводит к закрытию транзистора 17 и удержанию транзистора 18 в открытом состоянии. Конденсатор 3 разряжается через открытые транзисторы 18 и 8 и диод 16. В результате перезаряда конденсатора 23 через резистор 21 и открытый транзистор 18 открывается транзистор 17, что приводит к закрытию транзистора 18 и заряду конденсатора 3 через резистор 20, диод 5 и баэаэмиттерный переход транзистора 9. Ток заряда конденсатора 3 вызывает открытие транзистора 9, вследствие чего закрывается транзистор 8, Через открывшийся транзистор 9, открытый транзистор 17 и диод 25 конденсатор 4 разряжается. Через откры 1 ый транзистор 9 и резистор 12 перезаряжае 1 г.я и конденсатор 14. В процессе перезаряда конденсатора 14 огкрывается рзнэистпр 8 и закрываетсч 1 рднэистпр 9,после чего конденсатор 4 начинает заряжаться через резистор 11, диод 6 и базаэмиттерный переход транзистора 18, Ток заряда конденсатора 4 вызывает открытие транзистора 18, вследствие чего транзистор 17 закрывается. Через открывшийся транзистор 18, открытый транзистор 8 и диод 16 конденсатор 3 разряжается, В результате перезаряда конденсатора 23 через резистор 21 открывается транзистор 1, закрывается транзистор 18; процессы в генераторе прямоугольных импульсов повторяются. На выходах 13 и 22 Формируются последовательное ги импульсов.В качестве транзисторов 8 и 17 можно использовать униполярные транзисторы канального типа.Изобретение позволяет формировать импульсы прямоугольной Формы в широком диапазоне частот с возможностью независимой регулировки в широких пределах длительностей импульсов и пауз при изменении параметров времязадающих цепей ЖМ 1 и 2, В предлагаемом генераторе исключено влияние конденсаторов связи на переходные процессы при переключениях ЖМ, что позволяет снизить величину емкости конденсаторов связиповысить его быстродействие.,Формула изобретенияГенератор прямоугольных импульсов, содержащий узел пуска и два идентичных ждущих мультив братора, соединенные по кольцевой схеме, причем выход одного из них подключен к входу друго о через последовательную цепочку из конденсатора связи и подключенного катодом (анодом) к входу ждущего мультивибратора диода, выход узла пуска подключен к выходу одного из ждущих мультивибраторов, а каждый ждущий мультивибратор выполнен в виде первого и второго транзисторов, эмиттеры которых подключены к первой шине источника питания, коллекторы - к втор. й шине источника питания через коллекторные резисторы, при этом база первого транзистора соединена с второй шиной питания через базовый резистор, коллектором второго транзистора и выходом ждущего мультивибратора - через времязадающий конденсатор, база второго транзистора соединена с входом ждущего мультивибратора и первым выводом базового резистора, о т л и ч а ющ и й с я тем, что, с целью повышения быстродействия за счет снижения длительности переходных процессов при переключениях ждущих мультивибраторон, в каждый ждущий мультивибратор в беден ди од, подключенный одним выводом к колпак тору первого транзистора, а дртги 15 Составитель А,ГабриэльянцРедактор А.Огар Техред М.Моргентал Корректор Т.Пали аказ 4400 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 выводом - к точке соединения диода и конденсатора связи цепочки, подключенной к входу данного ждущего мультивибратора, а второй вывод базового резистора в каждомждущем мультивибраторе подключен к первой шине источника питания,
