Аппарат для восстановления формы и функции стопы и голеностопного сустава

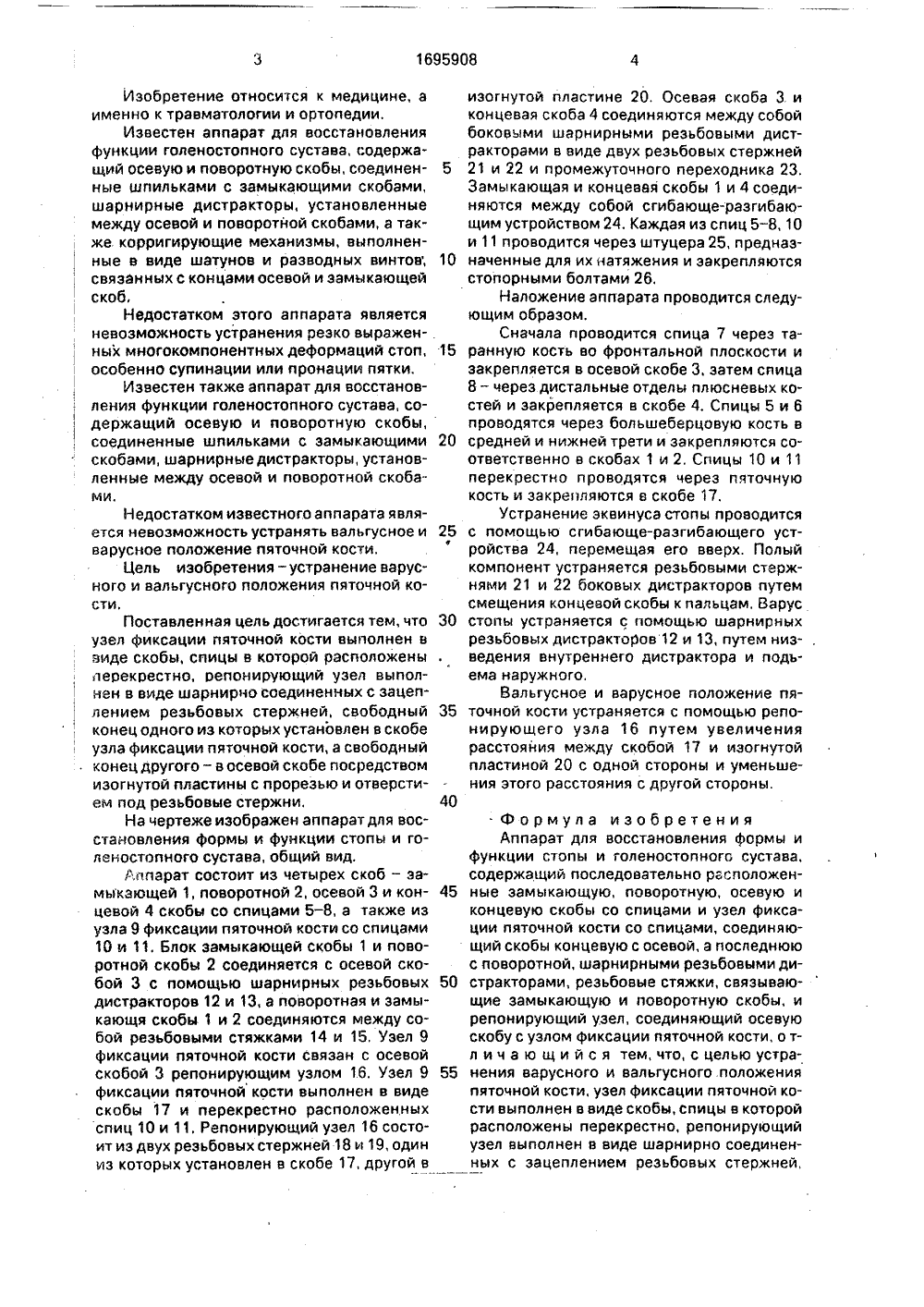

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 95908 17 6 5 ц 5 А ОБРЕТЕНИЯ САНИ КОМУ СВИДЕТЕЛЬ АВ(56) Авторское свидетельство СССРМ 1017310, кл, А 61 В 17/58, 1983.(54) АППАРАТ ДЛЯ ВОССТАНОВЛЕНИЯФОРМЫ И ФУНКЦИИ СТОПЫ И ГОЛЕНОСТОПНОГО СУСТАВА(57) Изобретение относится к области медицины, а именно к травматологии и ортопедии. Цель изобретения - устранение варусного ивальгусного положения пяточной кости. Аппарат содержит последовательно расположенные замыкающую, поворотную, осевую,концевую скобы 1, 2, 3, 4 со спицами 5, 6, 7,8 и узел 9 фиксации пяточной кости со ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР спицами 10, 11, соединяющий скобы - концевую с осевой, а последнюю с поворотной,шарнирными резьбовыми дистракторами 12, 13, резьбовые стяжки 14, 15, связывающие замыкающую и поворотную скобы 1 и 2 и репонирующий узел 16, соединяющий осевую скобу 3 с узлом 9 фиксации пяточной кости. Узел фиксации пяточной кости выполнен в виде скобы 17, спицы 10, 11 в которой расположены перекрестно, Репонирующий узел 16 выполнен в виде шарнирно соединенных с зацеплением резьбовых стержней 18, 19 свободный конец одного из которых установлен в скобе 17 узла 9 фиксации пяточной кости, а свободный конец другого - в осевой скобе 3 посредством изогнутой пластины 20 с проезью и отверстием под резьбовые стержни9 и 21.1 ил,бой 3 с помощью шарнирных реэьбовых дистракторов 12 и 13, а поворотная и эамыкающя скобы 1 и 2 соединяются между собой реэьбовыми стяжками 14 и 15, Узел 9 фиксации пяточной кости связан с осевойскобой 3 репонирующим узлом 1.6, Узел 9 фиксации пяточной кости выполнен в видескобы 17 и перекрестно расположенныхспиц 10 и 11, Репонирующий узел 16 состоит иэ двух резьбовых стержней 18 и 19, одиниз которых установлен в скобе 17, другой в 50 55 Изобретение относится к медицине, аименно к травматологии и ортопедии.Известен аппарат для восстановленияфункции голеностопного сустава, содержащий осевую и поворотную скобы, соединенные шпильками с замыкающими скобами,шарнирные дистракторы, установленныемежду осевой и поворотной скобами, а также корригирующие механизмы, выполненные в виде шатунов и разводных винтов; 10связанных с концами осевой и замыкающейскоб,Недостатком этого аппарата являетсяневозможность устранения резко выражен- .ных многокомпонентных деформаций стоп, 15особенно супинации или пронации пятки.Известен также аппарат для восстановления функции голеностопного сустава, содержащий осевую и поворотную скобы,соединенные шпильками с замыкающими 20скобами, шарнирные дистракторы, установленные между осевой и поворотной скобами.Недостатком известного аппарата является невозможность устранять вальгусное и 25варусное положение пяточной кости,Цель изобретения - устранение варусного и вальгусного положения пяточной кости,Поставленная цель достигается тем, что 30узел фиксации пяточной кости выполнен ввиде скобы, спицы в которой расположеныперекрестно, репонирующий узел выпал-нен в виде шарнирно соединенных с зацеплением резьбовых стержней, свободный 35конец одного из которых установлен в скобеузла фиксации пяточной кости, а свободныйконец другого - в осевой скобе посредствомизогнутой пластины с прорезью и отверстием под резьбовые стержни. 40На чертеже изображен аппарат для восстановления формы и функции стопы и голеностопного сустава, общий вид,Аппарат состоит иэ четырех скоб - замыкающей 1, поворотной 2, осевой 3 и концевой 4 скобы со спицами 5-8, а также из узла 9 фиксации пяточной кости со спицами 10 и 11. Блок замыкающей скобы 1 и поворотной скобы 2 соединяется с осевой скоизогнутой пластине 20. Осевая скоба 3. и концевая скоба 4 соединяются между собой боковыми шарнирными резьбовыми дистракторами в виде двух резьбовых стержней 21 и 22 и промежуточного переходника 23. Замыкающая и концевая скобы 1 и 4 соединяются между собой сгибающе-разгибающим устройством 24, Каждая из спиц 5 - 8, 10 и 11 проводится через штуцера 25, предназначенные для их натяжения и закрепляются стопорными болтами 26,Наложение аппарата проводится следующим образом,Сначала проводится спица 7 через таранную кость во фронтальной плоскости и закрепляется в осевой скобе 3, затем спица 8 - через дистальные отделы плюсневых костей и закрепляется в скобе 4, Спицы 5 и 6 проводятся через большеберцовую кость в средней и нижней трети и закрепляются соответственно в скобах 1 и 2, Спицы 10 и 11 перекрестно проводятся через пяточную кость и закрепляются в скобе 17.Устранение зквинуса стопы проводится с помощью сгибающе-разгибающего устройства 24, перемещая его вверх. Полый компонент устраняется реэьбовыми стержнями 21 и 22 боковых дистракторов путем смещения концевой скобы к пальцам. Варус стопы устраняется с помощью шарнирных резьбовых дистракторов 12 и 13, путем низведения внутреннего дистрактора и подьема наружного,Вальгусное и варусное положение пяточной кости устраняется с помощью репонирующего узла 16 путем увеличения расстояния между скобой 17 и изогнутой пластиной 20 с одной стороны и уменьшения этого расстояния с другой стороны.. Формула изобретенияАппарат для восстановления формы и функции стопы и голеностопного сустава, содержащий последовательно расположенные замыкающую, поворотную, осевую и концевую скобы со спицами и узел фиксации пяточной кости со спицами, соединяющий скобы концевую с осевой, а последнюю с поворотной, шарнирными резьбовыми дистракторами, реэьбовые стяжки, связывающие замыкающую и поворотную скобы, и репонирующий узел, соединяющий осевую скобу с узлом фиксации пяточной кости, о тл ич а ю щи й с я тем, что, с целью устранения варусного и вальгусного положения пяточной кости, узел фиксации пяточной кости выполнен в виде скобы, спицы в которой расположены перекрестно, репонирующий узел выполнен в виде шарнирно соединенных с зацеплением резьбовых стержней,1695908 Составитель Р.ФедороваТехред М.Моргентал Корректор В.Гирняк Редактор Н,Яцола Заказ 4248 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 свободный конец одного из которых установлен в скобе узла фиксации пяточной кости, а свободный конец другого - в осевой скобе посредством изогнутой пластины спрорезыО и отверстием под резьбовые стержни.
