Многоканальное устройство для вычисления инвертированной модульной функции взаимокорреляции

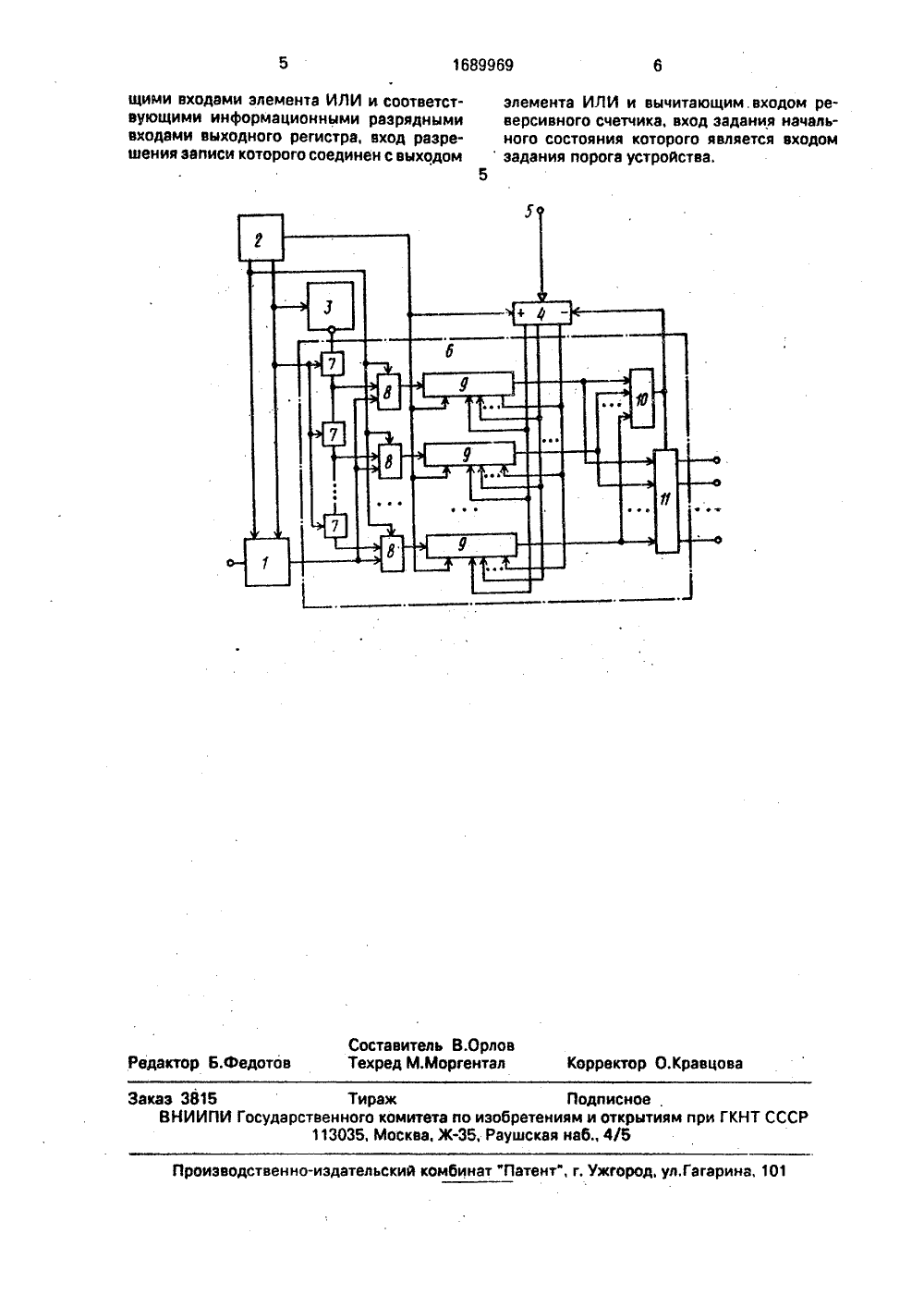

(56) Авторское свидМ 1280394, кл. 6 06 М 41 ский институт ти и(54) ДЛЯ НОЙ КОРР (57) И ение литель- истичеи ем ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИ ЛЬНОЕ УСТРОЙСТВО ИЯ ИНВЕРТИРОВАНФУНКЦИИ ВЗАИМО- носится к вычислительИзобретение относится к вычис ной технике, предназначено для стат ского анализа случайных процессов ут вычисления инвертированной модульной функции взаимокорреляции и может быть использовано в качестве корреляционного. приемника шумоподобных сигналов,Цель изобретения - повышение быстродействия и упрощение устройства.На чертеже приведена структурная схема устройства.Устройство содержит аналого-цифровой преобразователь 1, синхронизатор 2, генератор эталонного сигнала 3, реверсивный счетчик 4, вход задания порога 5, блок формирования модулей разности 6, в состав которого входят регистры сдвига 7, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 8, счетчики 9, элемент ИЛИ 10, выходной регистр 11.Устройство работает следующим обраной технике, предназн ского анализа случайн быть использовано в к ного приемника шум Целью изобретения быстродействия и упр счет вычисления инв стической. оценки. У аналого-цифровой пр хронизатор 2, генерат ла 3, реверсивный сч порога 5, блок формир сти 6, в состав которого га 7, элементы ИСКЛ счетчики 9, элемент И гистр 11. 1 ил. ачено для статистичеых процессов и может ачестве карреляцианоподобных сигналов. является повышение ощение устройства за ертированной статистрайство содержит еобраэователь 1, синор эталонного сигнаетчик 4, вход задания ования модулей разно- входят регистры сдви- ЮЧАЮЩЕЕ ИЛИ 8, ЛИ 10, выходной реВычисление отсчетов инвертированной модульной функции взаимокорреляции и определение ее максимального значения осуществляются на интервале й тактов, Перед началам вычислений по входу 5 в реверсивный счетчик 4 заносится двоичный код порогового значения. В начале каждого интервала вычислений на втором выходе синхронизатора формируется короткий импульс, по фронту нарастания которого осуществляется предустановка счетчиков 9 всех каналов в начальное состояние, задаваемое реверсивным счетчиком 4, а по фронту спада - увеличение на единицу кода в реверсивном счетчике 4.В начале каждого такта вычислений на третьем выходе синхронизатора 2 формируется короткий импульс, по фронту нарастания которого осуществляются запуск аналого-цифрового преобразователя 1, а также единичный сдвиг кода в генераторе 345 50 эталонного сигнала и регистрах 7 всех каналов. Одновременно на первом выходе синхронизатора 2 формируется последовательность, импульсов, тактирующих работу аналого-цифрового преобразователя 1 и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 8. На выходе аналого-цифрового преобразователя 1 формируется временной интервал хь длительность которого пропорциональна значению входного сигнала в 1-тый момент времени. За счет синхронного тактирования аналого-цифрового преобразователя 1 и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 8 на выходе элемента 8 -го канала формируется унитарный код абсолютной разности значений принятого х и инвертированного эгалонного 31+ сигналов х-Я 1+ . Коды абсолютных разностей накапливаются в счетчике 9, образуя в конце И тактов значение инвертированной модульной функции 6. При этом на пороговом выходе счетчика одного из каналов, функция 6 в котором имеет максимум, сформируется короткий импульс, обеспечивающий через входной элемент ИЧИ 10 запись состояния пороговых вылодов счетчиков 9 в регистр 11, а также на единицу кода в реверсивном счетчике 4.Таким образом, после й тактов обработки на выходах регистра 11 формируется двоичный 1 ч-разрядный позиционный код фазы принятого шумоподобного сигнала, а на параллельных выходах счетчиков 9 блока 6 фиксируются коды инвертированной модульной функции 0.В дальнейшем устройство работает аналогично.При постоянной дисперсии помех в канале связи на интервале М тактов пороговый уровень превышается только в одном из й каналов. При этом в счетчик 9 в начале всех последующих интервалов вычислений записывается код порогового значения, занесенный предварительно в реверсивный счетчик 4 по входу 5. Это происходит вследствие уравновешенности импульсных последовательностей на суммирующем и вычитающем входах реверсивного счетчика 4 (по одному импульсу соответственно в начале и конце каждого такта).Вместе с тем стохастический характер помех в начале связи может привести к флуктуациям порога срабатывания, что вызовет либо отсутствие импульсов на пороговых выходах М счетчиков 9 на интервале К тактов, либо формирование импульсов в двух и более каналах. Отсутствие импульсов на вычитающем входе. реверсивного счетчика 4 приводит к возрастанию кода начальной предустановки в счетчиках 9 после 10 15 20 25 ЗО 35 40 каждого такта и соответствующему уменьшению порога срабатывания. Формирование нескольких импульсов на выходах счетчиков 9 вызывает уменьшение кода в реверсивном счетчике 4 и соответствующее возрастание порога срабатывания. Формула изобретения Многоканальное устройство для вычисления инвертированной модульной функции взаимокорреляции, содержащее аналого-цифровой преобразователь, синхронизатор, генератор эталонного сигнала, блок формирования модулсй разности, содержащий элемент ИЛИ, выходной регистр и группу каналов, каждый иэ которых включает в себя регистр сдвига, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и счетчик, причем информационный вход аналого-цифрового преобразователя является вхэдом устройства, в блоке формирования модулей разности информационный вход регистра сдвига первого кайала соединен с инверсным выходом генератора эталонного сигнала, информационный вход регистра сдвига каждого канала, кроме первого, соединен с выходом регистра сдвига предшествующего канала, первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ каждого канала соединен с выходом регистра сдвига соответствующего канала, вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ всех каналов соединены с выходом аналого-цифрового преобразователя, третьи входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ всех каналов соединены с тактовым входом аналого-цифрового преобразователя и первым выходом синхронизатора, входы разрешения установки начального состояния счетчиков каждого канала соединены с вторым выходом синхронизатора, тактовые входы регистров сдвига каждого канала соединрны с тактовым входом генератора эталонного сигнала, третьим выходом синхронизатора и входом запуска аналого-цифрового преобразователя, выход выходного регистра является выходом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и упрощения, оно содержит реверсивный счетчик, причем суммирующий вход реверсивного счетчика соединен с вторым выходом синхронизатора. в блоке формирования модулей разности входы задания начального состояния счетчиков каждого канала соединены с выходом признака обнуления реверсивного счетчика, выходы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ каждого канала соединены со счетными входами счетчиков соответствующего канала, выходы переполнения которых соединены с.соответствую1689969 Составитель В.Орловктор Б.Федотов Техред М,Моргентал Ко р О.Кравцова 3815 Тираж ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва. Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Уж 10 ул,Гага т щими входами элемента ИЛИ и соответствующими информационными разрядными входами выходного регистра, вход разрешения записи которого соединен с выходом элемента ИЛИ и вычитающим.входом реверсивного счетчика, вход задания начального состояния которого является входом задания порога устройства.5
