Устройство для изучения процесса резания сегментно пальцевым режущим аппаратом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1683541
Автор: Ващенко
Текст

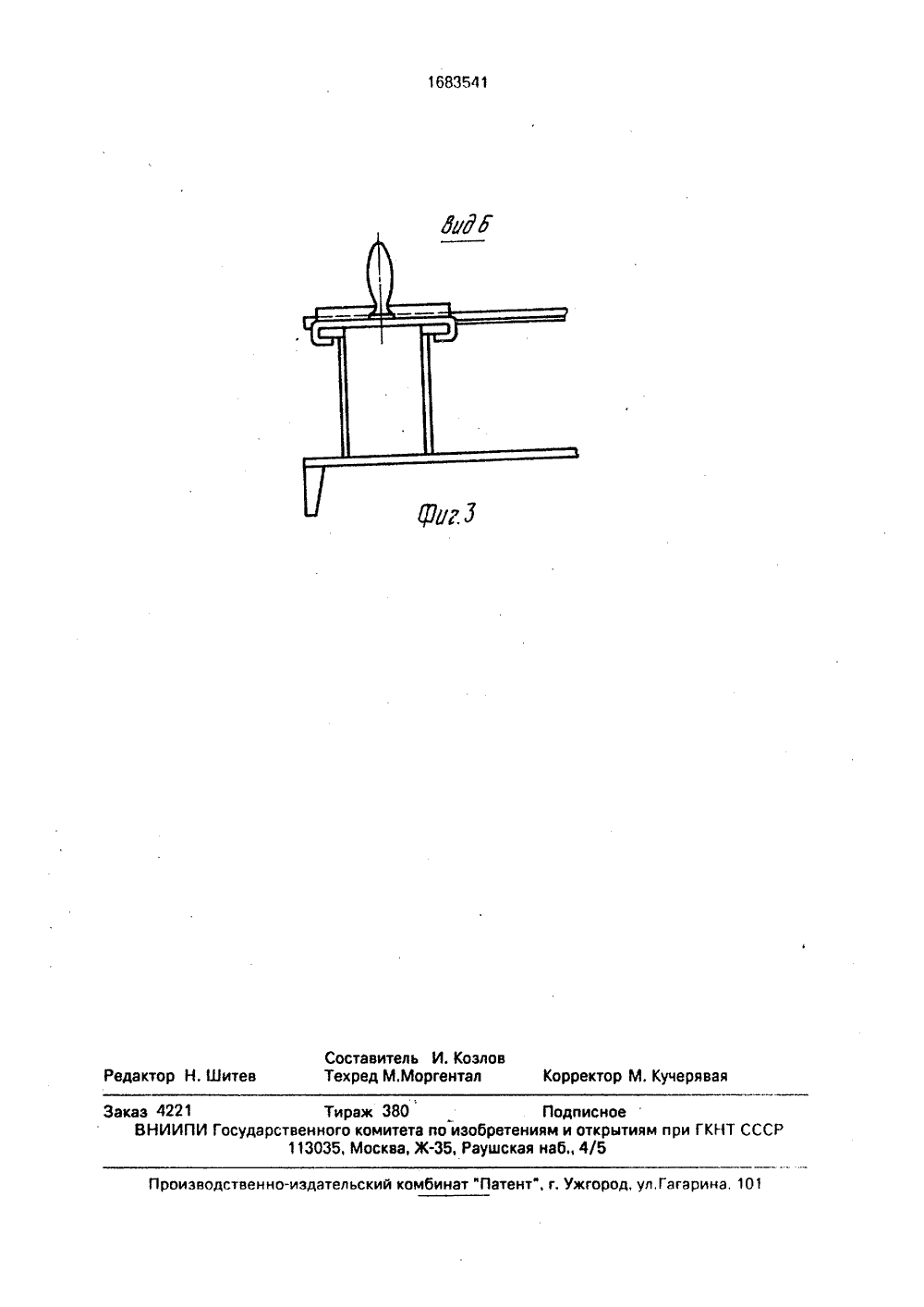

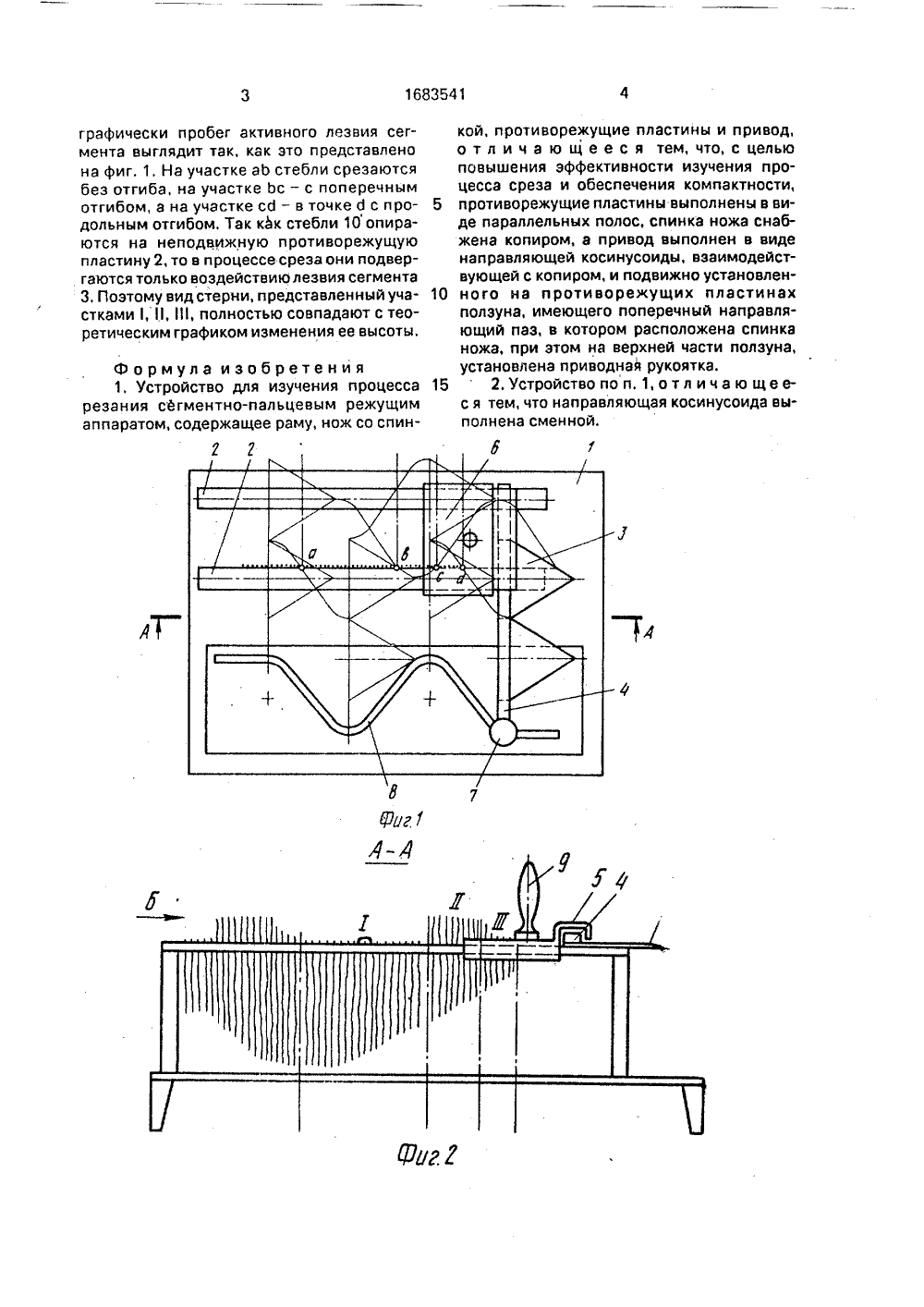

(51) 5 А фьюЮЕНПИ- . ЕкЫНЙ 4 БИБРЯО"ЕЧА ЗОБР Я Т СВИДЕТЕЛЬСТ К АВТОРСКО твенныи ин кохозяиственс. 212 - 215.ЧЕНИЯ ПРОТНО-ПАЛ Ь ЦЕсельхоэмашиханизмам приГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАН И(54) УСТРОЙСТВО ДЛЯ ИЗУЦЕССА РЕЗАНИЯ СЕГМЕНВЫМ РЕЖУЩИМ АППАРАТО(57) Изобретение относится кнастроению, в частности к ме Изобретение относится к сельхозмашиностроению и может найти широкое применение в качестве методического пособия. при изучении режущих аппаратов в школах, СПТУ, техникумах и институтах сельскохозяйственного производства,Цель изобретения - повышения эффективности изучения процесса среза и обеспечение компактности,На фиг. 1 показано у б вид; на фиг. 2 - сечение А 3 - вид Б на фиг.2,Над плитой 1 на высоте среза расположены противорежущие пластины 2 в виде двух параллельных полос (пальцев), На пластины 2 сверху опираются сегменты 3, прикрепленные к спинке ножа 4, которая фиксируется направляющим пазом 5 ползуна 6. Ползун б установлен на пластинах 2 с воэможностью продольного перемещения. На конце спинки ножа 4 расположен копир 7, предназначенный для перемещения по вода ножей жатвенных машин. Цель- повышение эффективности изучения процесса среза и обеспечение компактности. На плите 1 установлены противорежущие пласти. ны 2, на которые опираются сегменты 3, прикрепленные к спинке 4 ножа, На конце спинки 4 закреплен копир 7, взаимодействующий с направляющей косинусоидой 8. На противорежущих пластинах 2 установлен ползун 6 с направляющим пазом для спинки 4 и рукояткой, посредством которой осуществляется перемещение полэуна б по противорежущим пластинам 2. 1 э.п,ф-лы, 3 ил,направляющей косинусоиде 8, закрепленной на плите 1. Косинусоида 8 представляет собой траекторию абсолютного движения любой точки лезвия сегмента 3, применительно к конкретным значениям поступательной скорости машины и частоты колебания спинки ножа. Она выполнена сменной для обеспечения различных технологических режимов. Для удобства перемещения ползуна б на нем имеется рукоятка 9. Перед выполнением контрольного среза вдоль одной из противорежущих пластин 2 с внутренн 4 й стороны располагается "стенка" стеблей, Их фиксация осуществляется с помощью прижима на плите 1 (не показан).Устройство работает следующим образом.При движении полэуна б по противоре. жущим пластинам 2 спинка ножа 4 с сегментами 3 перемещается в направляюшвм пээу 5 в результате взаимодействия копнра 7 с направляющей косинусоидой 8. Ппи этомграфически пробег активного лезвия сегмента выглядит так, как это представлено на фиг. 1, На участке аЬ стебли срезаются без отгиба, на участке Ьс - с поперечным отгибом, а на участке сб - в точке д с продольным отгибом, Так как стебли 10 опираются на неподвижную противорежущую пластину 2, то в процессе среза они подвергаются только воздействию лезвия сегмента 3. Поэтому вид стерни, представленный участками 1,1, Ш, полностью совпадают с теоретическим графиком изменения ее высоты,Ф о рмула изобретения 1. Устройство для изучения процессарезания сегментно-пальцевым режущимаппаратом, содержащее раму, нож со спинкой, противорежущие пластины и привод, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности изучения процесса среза и обеспечения компактности, 5 противорежущие пластины выполнены в виде параллельных полос, спинка ножа снабжена копиром, а привод выполнен в виде направляющей косинусоиды, взаимодействующей с копиром, и подвижно установлен ного на противорехущих пластинахползуна, имеющего поперечный направляющий паз, в котором расположена спинка ножа, при этом на верхней части ползуна, установлена приводная рукоятка.15 2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что направляющая косинусоида выполнена сменной.1683541Составитель И. КозловРедактор Н. Шитев Техред М.Моргентал Корректор М. Кучерявая Заказ 4221 Тираж 380 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
СмотретьЗаявка
4758817, 13.11.1989
КУБАНСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
ВАЩЕНКО ЮРИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: A01D 34/00
Метки: аппаратом, изучения, пальцевым, процесса, режущим, резания, сегментно
Опубликовано: 15.10.1991
Код ссылки
<a href="https://patents.su/3-1683541-ustrojjstvo-dlya-izucheniya-processa-rezaniya-segmentno-palcevym-rezhushhim-apparatom.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для изучения процесса резания сегментно пальцевым режущим аппаратом</a>
