Устройство магнитной записи аналоговых сигналов

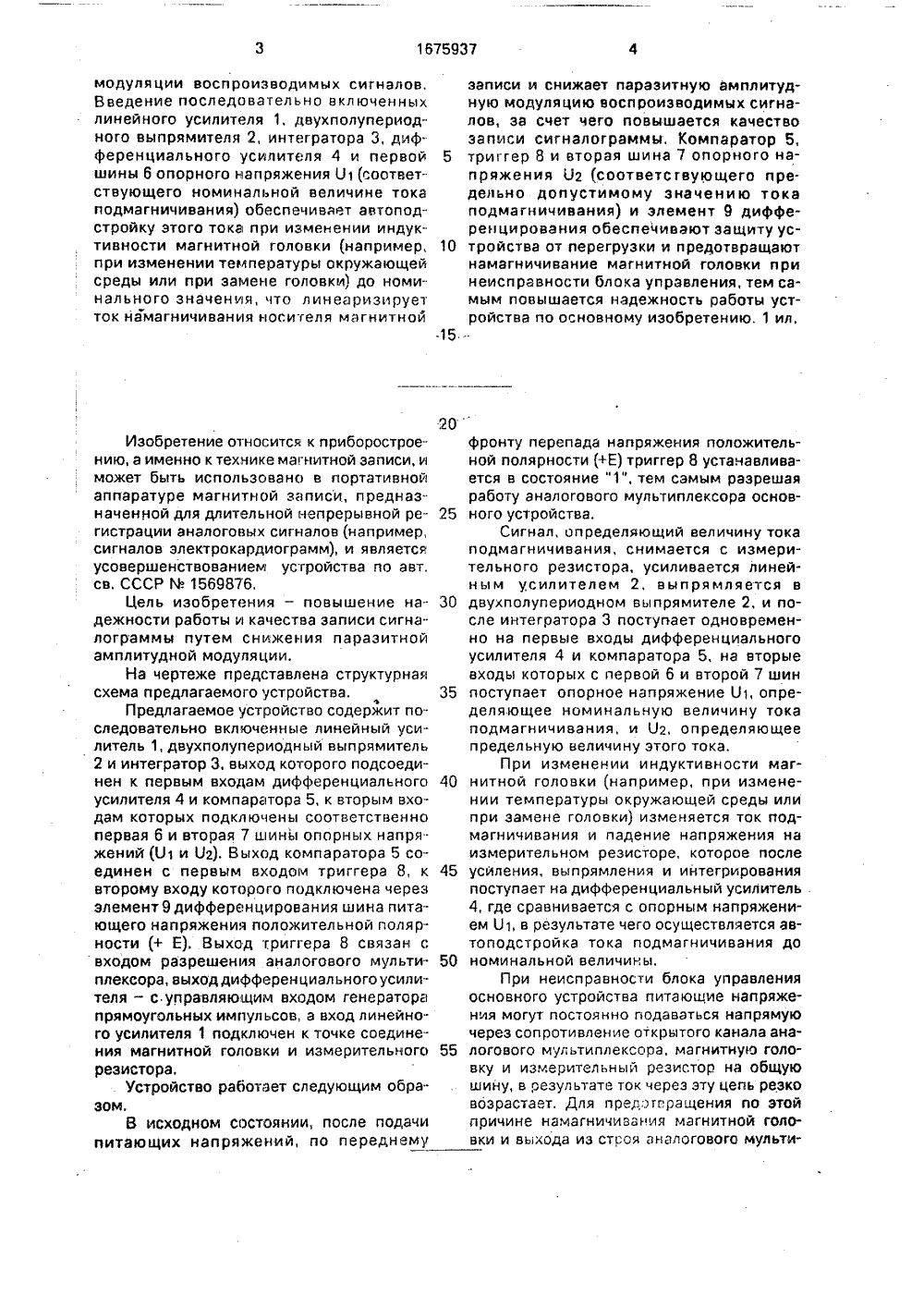

(51)5 О 11 В 5/027 АНИЕ ИЗОБРЕ рановиЛ, К, Бо ьство СССР/027, 1988,ГНИТНОЙ ЗАПИС избери ре,уиС ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(61) 1569876 (21) 4695411/10 (22) 29,05.89 (46) 07,09.91. Бюл. М 33 (72) А. И. Азовцев, А. Ф. Б шаков (53) 681.846.7(088.8) (56) Авторское свидетел М 1569876, кл,611 В 5 (54) УСТРОЙСТВО МА АНАЛОГОВЫХ СИГНАЛ(57) Изобретение относится к приборостроению, может быть использовано в портативной аппаратуре магнитной записи для длительной непрерывной регистрации аналоговых сигналов (например, сигналов злектрокардиограмм) и является усовершенствованием устройства по авт, св. В 1569876, Цель изобретения - увеличение надежности работы и повышение качества записи сигналограммы путем снижения паразитной амплитудной ЮЬИ 0201675937 5 тА 10 т .15 -модуляции воспроизводимых сигналов. Введение последовательно включенных линейного усилителя 1, двухполупериодного выпрямителя 2, интегратора 3, дифференциального усилителя 4 и первой шины 6 опорного напряжения 01(соответствующего номинальной величине тока подмагничивания) обеспечивает автоподстройку этого тока при изменении индуктивности магнитной головки (например, при изменении температуры окружающей среды или при замене головки) до номинального значения, что линеаризирует ток намагничивания носи. геля магнитной Изобретение относится к приборостроению, а именно к технике магнитной записи, иможет быть использовано в портативнойаппаратуре магнитной записи, предназначенной для длительной непрерывной регистрации аналоговых сигналов (например,сигналов электрокардиограмм), и являетсяусовершенствованием устройства по авт,св. СССР М 1569876,Цель изобретения - повышение надежности работы и качества записи сигналограммы путем снижения паразитнойамплитудной модуляции.На чертеже представлена структурнаясхема предлагаемого устройства.Предлагаемое устройство содержит по.следовательно включенные линейный усилитель 1, двухполупериодный выпрямитель2 и интегратор 3, выход которого подсоединен к первым входам дифференциальногоусилителя 4 и компаратора 5, к вторым входам которых подключены соответственнопервая 6 и вторая 7 шины опорных напряжений (01 и 02), Выход компаратора 5 соединен с первым входом триггера 8, квторому входу которого подключена черезэлемент 9 дифференцирования шина пита.ющего напряжения положительной поляр.ности (+ Е). Выход триггера 8 связан свходом разрешения аналогового мульти.плексора, выход дифференциального усили.теля - с.управляющим входом генераторапрямоугольных импульсов, а вход линейного усилителя 1 подключен к точке соединения магнитной головки и измерительногорезистора.Устройство работает следующим образом,В исходном состоянии, после подачипитающих напряжений, по переднему 20 25 30 35 40 45 50 55 записи и снижает паразитную амплитудную модуляцию воспроизводимых сигналов, за счет чего повышается качество записи сигналограммы, Компаратор 5, риггер 8 и вторая шина 7 опорного наи р яже н и я 02 (соот ветс гвую щего и реельно допустимому значению тока подмагничивания) и элемент 9 дифференцирования обеспечивают защиту усройства от перегрузки и предотвращают намагничивание магнитной головки при неисправности блока управления, тем самым повышается надежность работы устройства по основному изобретению, 1 ил. фронту перепада напряжения положительной полярности (+Е) триггер 8 устанавливается в состояние "1", тем самым разрешая работу аналогового мультиплексора основного устройства.Сигнал, определяющий величину тока подмагничивания, снимается с измерительного резистора, усиливается линейным усилителем 2, выпрямляется в двухполупериодном выпрямителе 2, и после интегратора 3 поступает одновременно на первые входы дифференциального усилителя 4 и компаратора 5, на вторые входы которых с первой 6 и второй 7 шин поступает опорное напряжение 01, определяющее номинальную величину тока подмагничивания, и 02, определяющее предельную величину этого тока.При изменении индуктивности магнитной головки (например, при изменении температуры окружающей среды или при замене головки) изменяется ток подмагничивания и падение напряжения на измерительном резисторе, которое после усиления, выпрямления и интегрирования поступает на дифференциальный усилитель 4, где сравнивается с опорным напряжением 01, в результате чего осуществляется автоподстройка тока подмагничивания до номинальной величины.При неисправности блока управления основного устройства питающие напряжения могут постоянно подаваться напрямую через сопротивление открытого канала аналогового мультиплексора, магнитную головку и измерительный резистор на общую шину, в результате ток через зту цепь резко возрастает. Для предотвращения по этой причине намагничивания магнитной головки и выхода из строя аналогового мульти1675937 Составитель А.ЛуканинРедактор С. Кулакова Техред М,Моргентал Корректор Л.Бескид Заказ 3006 Тираж Г 1 одписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Г атент", г. Ужгород, ул. Гагарина, 101 плексора выходное напряжение интегратора 3 сравнивается в компараторе 5 с опорным напряжением Ор, определяющимпредельную допустимую величину тока подматничивания, и в случае превышения напряжения Ог компаратор 5 срабатывает,переключает триггер 8 в состояние "0", врезультате чего снимается сигнал разрешения работы аналогового мультиплексора,что исключает перегрузку и намагничивание магнитной головки, тем самым повышается надежность работы устройства поосновному изобретению,Автоподстройка тока подмагничивания до номинальной величины обеспечивает линеариэацию тока намагничиванияносителя магнитной записи и снижает параэитную амплитудную модуляцию восп. роизводимых сигналов, что повышаеткачество записи сигналограммы при использовании предлагаемого дополнительного изобретения.Формула изобретения Устройство магнитной записи аналоговых сигналов по авт. св. СССР М 1569876,отлича ющеесятем,что,с целью увеличения надежности работы и повышения качества записи сигналограммы путем снижения паразитной амплитудной модуляции, в него введены дифференциальный усилитель, компаратор, триггер, элемент дифференцирования,две шины опорного напряжения, последовательно включенные линейный усилитель, двухполупериодный выпрямитель и интегратор, выход которого поДсоединен к первым входам дифференциального усилителя и компаратора, к вторым входам которых подключены соответственно первая и вторая шины опорного напряжения, выход компаратора соединен с первым входом триггера, к второму входу которого подключена через элемент дифференцирования шина питающего напряжения положительной полярности, выход триггера связан с входом разрешения аналогового мультиплексора, а выход дифференциального усилителя - с управляющим входом генератора прямоугольных импульсов, при этом вход линейного усилителя подключен к точке соединения магнитной головки и измерительного резистора.
