Нагружающее устройство для испытательных стендов

Номер патента: 1668892

Авторы: Жуков, Шлыкова

ZIP архив

Текст

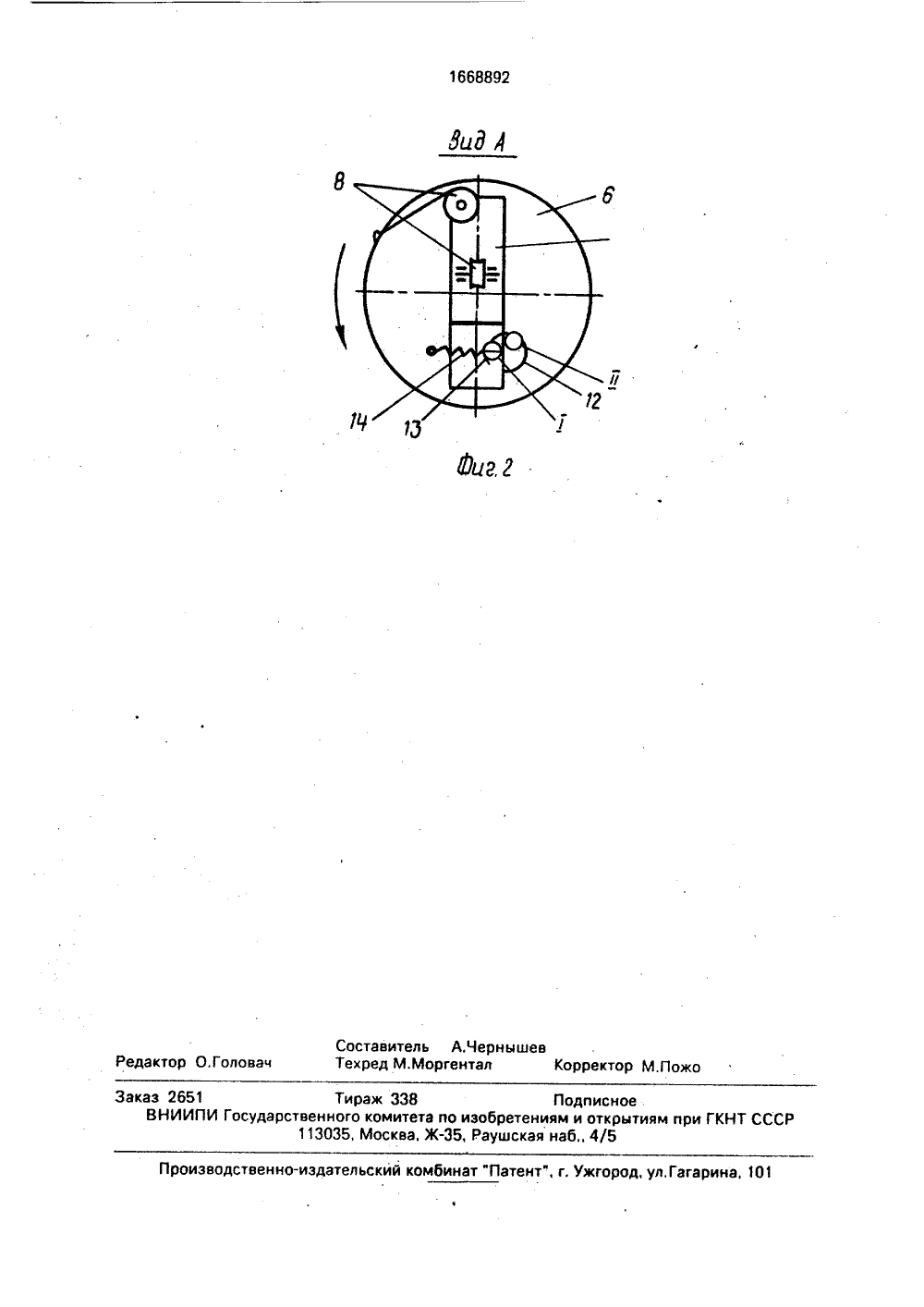

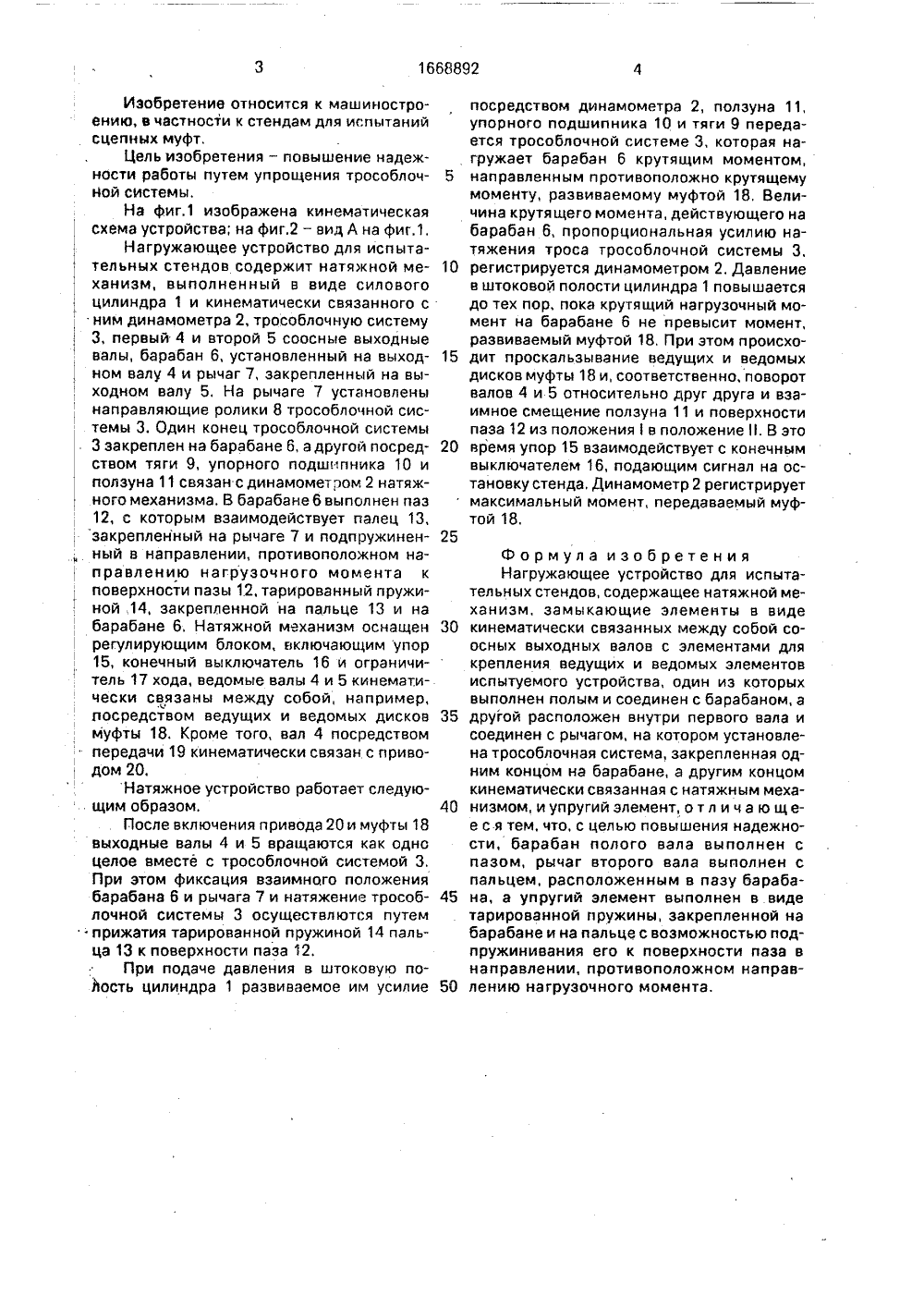

(71) Новосибирский филиал Государственного проектно-технологического и зкспериментального института "Оргстанкинпром"(56) Авторское свидетельство СССРИ 974187, кл, 6 01 М 13/02, 1981,ф 4) НАГРУЖАЮЩЕЕ УСТРОЙСТВО ДЛ.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТСССР Ж 1668892 А 1(57) Изобретение относится к машиностроению, в частности к стендам для испытаний сцепных муфт. Цель изобретения - повышение надежности и упрощение конструкции нагружающего устройства. Нагружающее устройство включает барабан 6, в полом валу 4 которого выполнен паз 12, к которому подпружинен палец 13, закрепленный на рычаге 7, соединенном ведомым валом 5, Взаимодействие паза 12 и пальца 13 осуществляется за счет усиления тарированной пружины, закрепленной на барабане 6. 2 ил.10 20 25 Изобретение относится к машиностроению, в частности к стендам для испытаний сцепных муфт.Цель изобретения - повышение надежности работы путем упрощения трособлочной системы,На фиг.1 изображена кинематическая схема устройства; на фиг,2 - вид А на фиг,1.Нагружающее устройство для испытательных стендов содержит натяжной механизм, выполненный в виде силового цилиндра 1 и кинематически связанного с ним динамометра 2, трособлочную систему 3, первый 4 и второй 5 соосные выходные валы, барабан 6, установленный на выходном валу 4 и рычаг 7, закрепленный на выходном валу 5, На рычаге 7 установлены направляющие ролики 8 трособлочной системы 3. Один конец трособлочной системы 3 закреплен на барабане 6, а другой посредством тяги 9, упорного подшипника 10 и ползуна 11 связан с динамометром 2 натяжного механизма. В барабане 6 выполнен паз 12, с которым взаимодействует палец 13, закрепленный на рычаге 7 и подпружиненный в направлении, противоположном направлению нагрузочного момента к поверхности пазы 12, тарированный пружиной,14, закрепленной на пальце 13 и на барабане 6, Натяжной механизм оснащен регулирующим блоком, включающим упор 15, конечный выключатель 16 и ограничитель 17 хода, ведомые валы 4 и 5 кинематически связаны между собой, например, посредством ведущих и ведомых дисков муфты 18, Кроме того, вал 4 посредством передачи 19 кинематически связан с приводом 20.Натяжное устройство работает следующим образом.После включения привода 20 и муфты 18 выходные валы 4 и 5 вращаются как одно целое вместе с трособлочной системой 3. При этом фиксация взаимного положения барабана 6 и рычага 7 и натяжение трособлочной системы 3 осуществлются путемприжатия тарированной пружиной 14 пальца 13 к поверхности паза 12.При подаче давления в штоковую полость цилиндра 1 развиваемое им усилие 30 35 40 45 50 посредством динамометра 2, ползуна 11, упорного подшипника 10 и тяги 9 передается трособлочной системе 3, которая нагружает барабан 6 крутящим моментом, направленным противоположно крутящему моменту, развиваемому муфтой 18, Величина крутящего момента, действующего на барабан 6, пропорциональная усилию натяжения троса трособлочной системы 3,регистрируется динамометром 2, Давление в штоковой полости цилиндра 1 повышается до тех пор, пока крутящий нагрузочный момент на барабане 6 не превысит момент, развиваемый муфтой 18, При этом происходит проскальзывание ведущих и ведомых дисков муфты 18 и, соответственно, поворот валов 4 и 5 относительно друг друга и взаимное смещение ползуна 11 и поверхности паза 12 из положения в положение 1. В это время упор 15 взаимодействует с конечным выключателем 16, подающим сигнал на остановку стенда, Динамометр 2 регистрирует максимальный момент, передаваемый муфтой 18. Формула изобретения Нагружающее устройство для испытательных стендов, содержащее натяжной механизм, замыкающие элементы в виде кинематицески связанных между собой соосных выходных валов с элементами для крепления ведущих и ведомых элементов испытуемого устройства, один из которых выполнен полым и соединен с барабаном, а другой расположен внутри первого вала и соединен с рычагом, на котором установлена трособлочная система, закрепленная одним концом на барабане, а другим концом кинематически связанная с натяжным механизмом, и упругий элемент, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности, барабан полого вала выполнен с пазом, рычаг второго вала выполнен с пальцем, расположенным в пазу барабана, а упругий элемент выполнен в виде тарированной пружины, закрепленной на барабане и на пальце с возможностью подпружинивания его к поверхности паза в направлении, противоположном направлению нагрузочного момента.1668892 Зиа А оставитель А.Чернышевехред М.Моргентал Корректор М,Пожо дактор О.Головач Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 2651 ВНИИПИ Гос Тираж 338 рственного комитета по иэоб 113035, Москва, Ж, РауПодписноетениям и открытиям при ГКНТ СССРкая наб., 4/5

Смотреть

Заявка

4632023, 04.01.1989

НОВОСИБИРСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО ПРОЕКТНО ТЕХНОЛОГИЧЕСКОГО И ЭКСПЕРИМЕНТАЛЬНОГО ИНСТИТУТА "ОРГСТАНКИНПРОМ"

ШЛЫКОВА ВАЛЕНТИНА АЛЕКСАНДРОВНА, ЖУКОВ АЛЕКСАНДР ФЕДОРОВИЧ

МПК / Метки

МПК: G01M 13/00

Метки: испытательных, нагружающее, стендов

Опубликовано: 07.08.1991
