Устройство для химической обработки деревьев

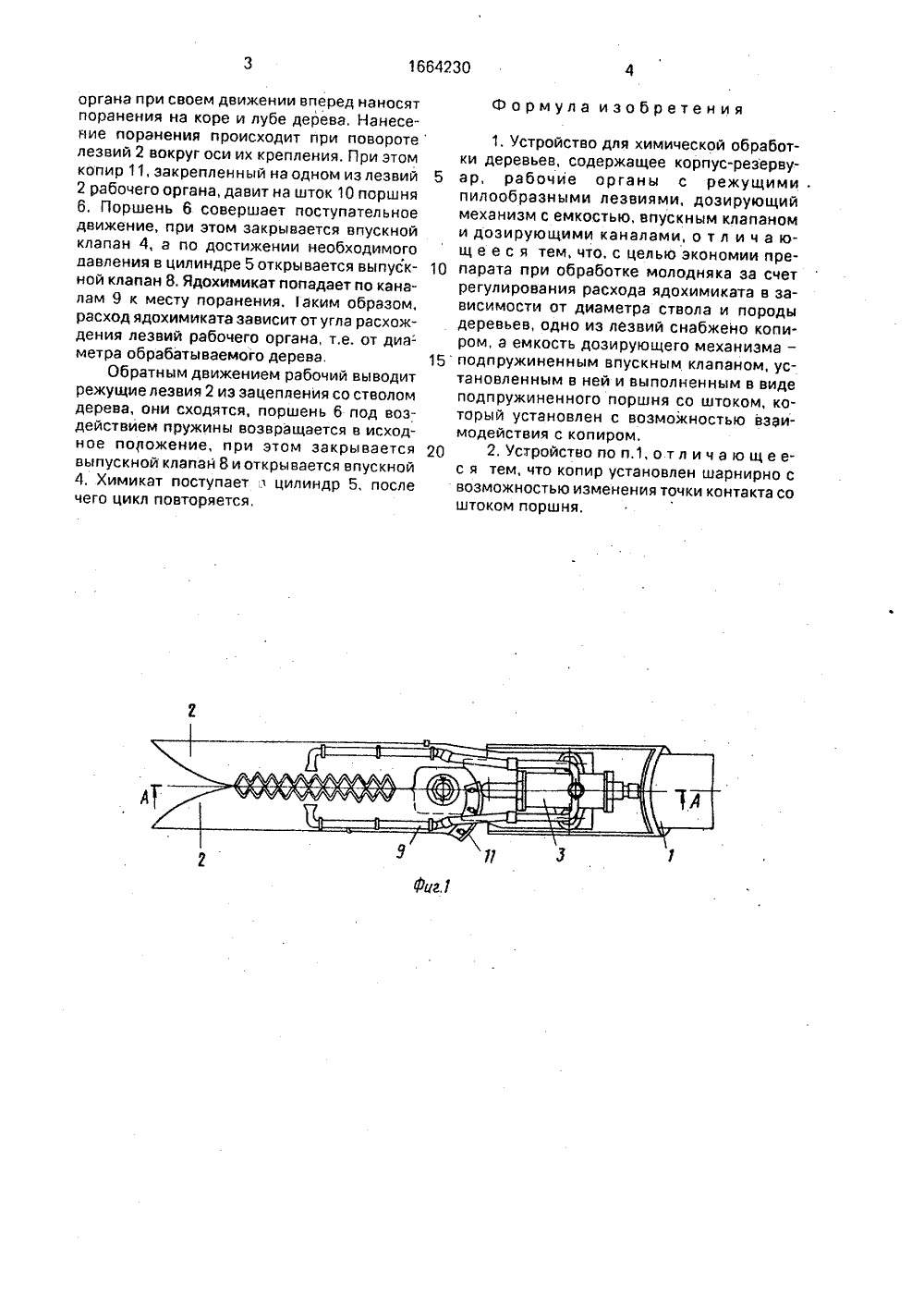

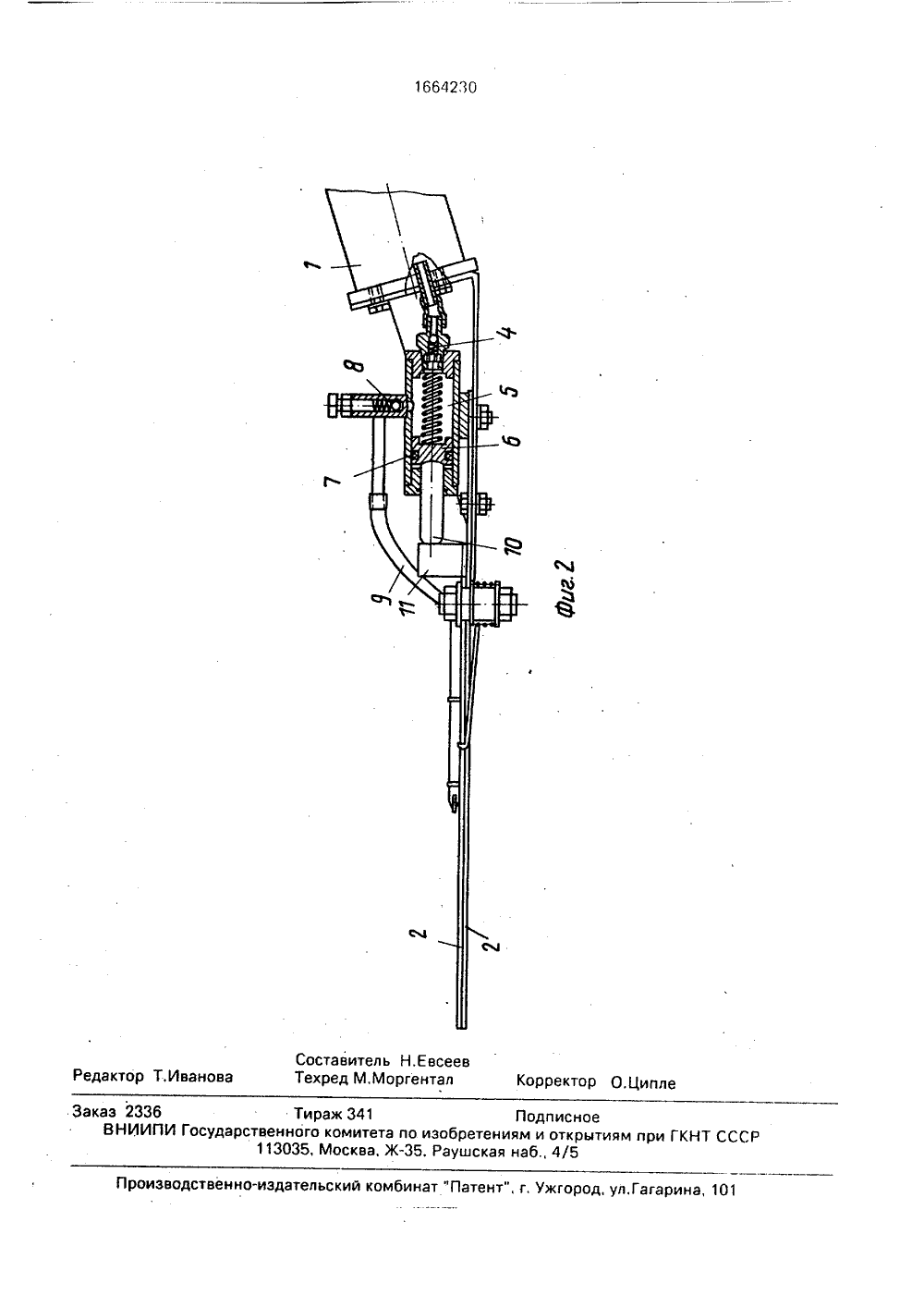

АВТОРСКОМУ СВ ЕЛ ЬСТВ работке молодняка за счет регулирования расхода ядохимиката в зависимости от диаметра отвала и породы деревьев. Устройство для химической обработки деревьев содержит резервуар 1 для ядохимиката, рабочий орган с пилообразными лезвиями 2, дозирующий механизм 3, сосотоящий из впускного клапана, цилиндра и подпружиненного поршня со штоком. Устройство снабжено подвижно установленным на одном из лезвий копиром 11, который контактирует со штоком. Для регулирования норм расхода препарата в зависимости от диаметоа и породы деревьев измельчают место наложения копира 11 и точки его контакти/ равания со штоком. Тем самым для каждого дерева можно подобрать оптимальный расход препарата. 1 з.п, ф-лы, 2 ил. сного хозяйст ьство СССР 1/04, 1983.ьство СССР 1/04, 1985.ХИМИЧЕСКОЙ О сится к лесному хоустройствам для хиния нежелательной ости, Целью изобреия препарата при обшня 6 с уплотняющими кол скного клапана 8,соединен ми каналами 9. Поршень подпружинен и штоком 10 движный копир 11, закреп чем органе,Устройство работает сл ьцами 7 и выпуного с выпускныв свою очередь упирается в по- ленный на рабоедующим об зом,Перед 11 в пол мальному сти от опо Резер в объеме через кла линдр 5. Р жащему о стволовойОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯРАБОТКИ ДЕРЕВЬЕВ(57) Изобретение атнозяйству, в частности кмического уничтожедревесной растительнтения является эконом Изобретение .относится к лесному хозяйству, в частности к устройствам для химического уничтожения нежелательной древесной. растительности.Целью изобретения является экономия препарата при обработке молодняка за счет регулирования расхода ядохимиката в зависимости от диаметра ствола и породы деревьев,На фиг,1 показано устройство, общий вид в плане; на фиг.2 - то )ке, вид сбоку.Устройство для химического ухода за молодняком содержит резервуар 1 для ядохимиката, рабочий орган с пила- образными лезвиями 2. Между резервуаром и рабочим органом расположены дозирующий механизм 3, состоящий из впускного клапана 4, цилиндра 5, порработои устанавливается копир ожение, соответствующее оптирасходу ядохимиката в зависиморного состава лесонасаждения. вуар 1 заполняется ядохимикатом работы на 1 - 2 ч. Из резервуара 1 пан 4 яходимикат попадает в циабочий подходит к дереву, подлебработке, и наносит поранение части дерева. Лезвия 2 рабочегооргана при своем движении вперед наносят поранения на коре и лубе дерева, Нанесение поранения происходит при повороте лезвий 2 вокруг оси их крепления. При этом копир 11, закрепленный на одном из лезвий 2 рабочего органа, давит на шток 10 поршня 6, Поршень 6 совершает поступательное движение, при этом закрывается впускной клапан 4, а по достижении необходимого давления в цилиндре 5 открывается выпускной клапан 8. Ядохимикат попадает по каналам 9 к месту поранения. 1 аким образом, расход ядохимиката зависит от угла расхождения лезвий рабочего органа, т.е, от диа- метра обрабатываемого дерева,Обратным движением рабочий выводит режущие лезвия 2 из зацепления со стволом дерева, они сходятся, поршень 6 под воздействием пружины возвращается в исходное положение, при этом закрывается выпускной клапан 8 и открывается впускной 4. Химикат поступает з цилиндр 5, после чего цикл повторяется,Формула изобретения 1, Устройство для химической обработки деревьев, содержащее корпус-резерву 5 ар, рабочие органы с режущимипилообразными лезвиями, дозирующиймеханизм с емкостью, впускным клапаноми дозирующими каналами, о т л и ч а ющ е е с я тем, что, с целью экономии пре 10 парата при обработке молодняка за счетрегулирования расхода ядохимиката в зависимости от диаметра ствола и породыдеревьев, одно из лезвий снабжено копиром, а емкость дозирующего механизма -15 подпружиненным впускным клапаном, установленным в ней и выполненным в видеподпружиненного поршня со штоком, который установлен с возможностью взаимодействия с копиром,20 2, Устройство поп.1, отл ича ющеес я тем, что копир установлен шарнирно свозможностью изменения точки контакта соштоком поршня,1664230 Заказ 2336 Тираж 341 Подписное8 НИИПИ Государственного комитета по изобретениям и открытиям113035, Москва. Ж, Раушская наб., 4/5 НТ СССР оизводственно-издательский комбинат "Патент". г, Уж л.Гагарина, 101 Составитель Н.Евсеев дактор Т,Иванова Техред М,Моргентал Корректор О.Ципл
