Устройство для формирования сигналов двухкратной фазоразностной модуляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1658414
Авторы: Бестемьянов, Золотарев, Казимов, Лисенков, Любинский, Розенштейн, Шалягин
Текст

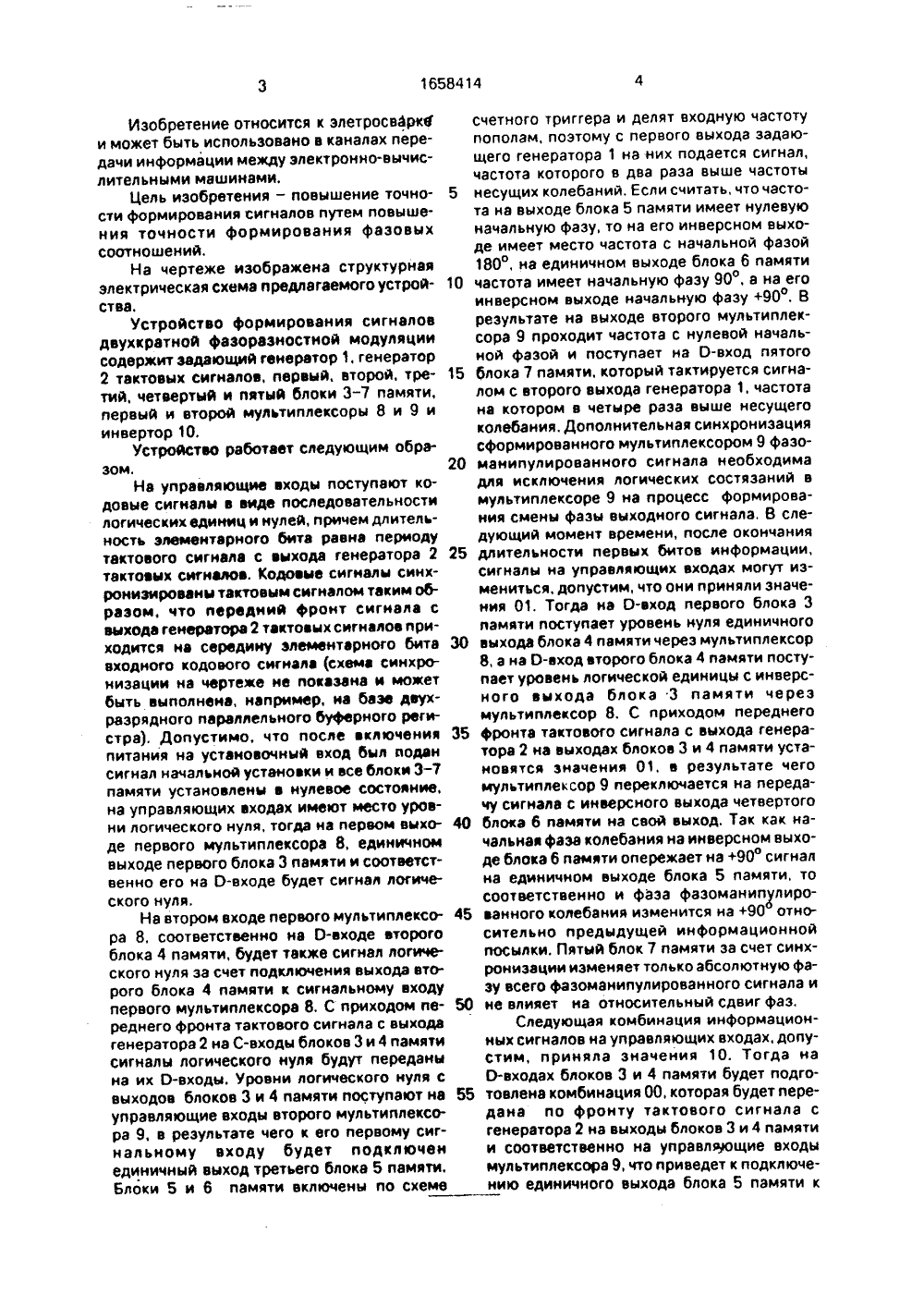

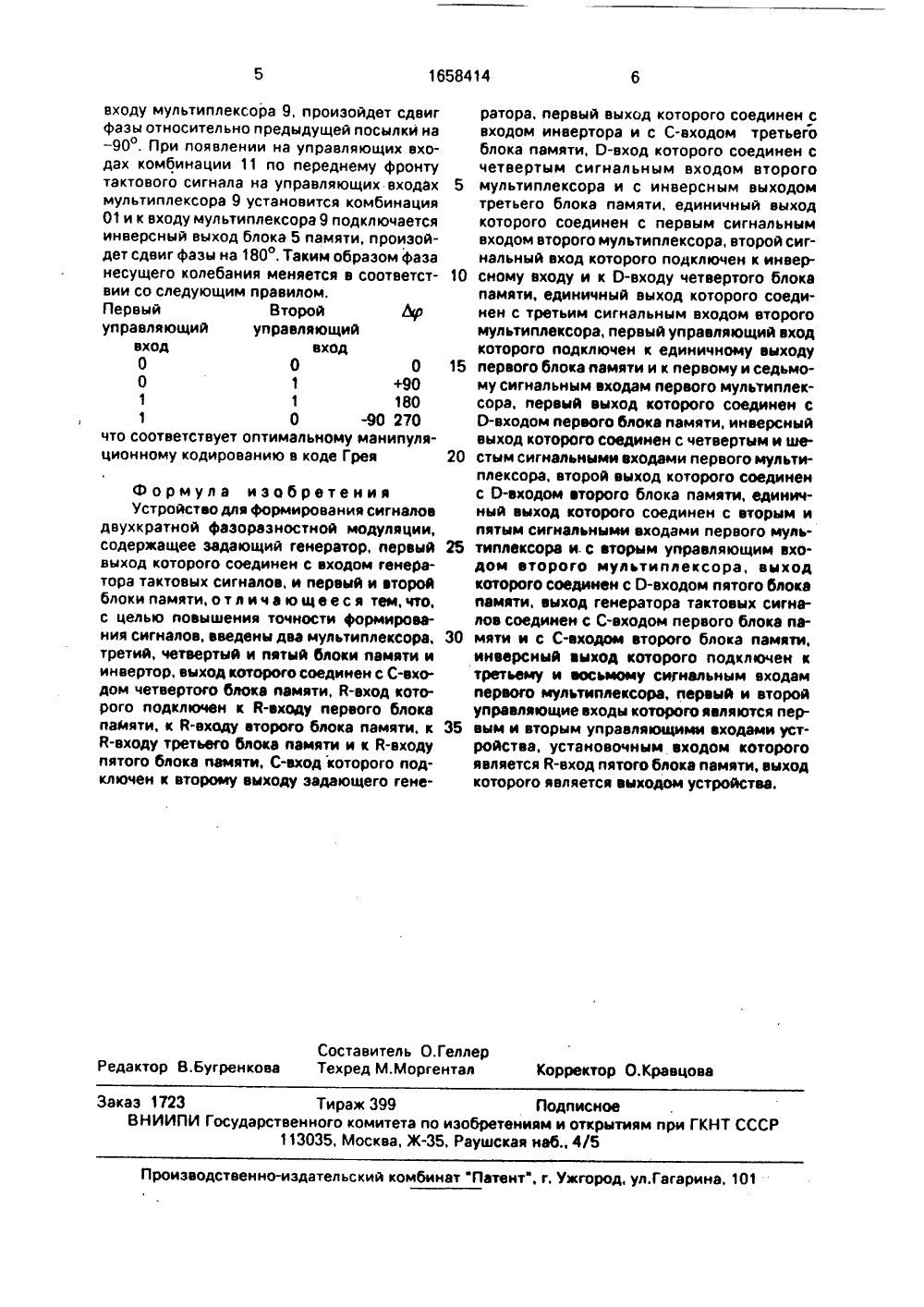

00 ГОСУДАРСТВЕНЮЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬС(71) Московский институт инженеронодорожного транспорта, (56) Лисенков В.М, Теория автомсистем интервального регулироваТранспорт, 1987, с. 122, рис. 8.5.(54) УСТРОЙСТВО ДЛЯ ФОРМИРСИГНАЛОВ ДВУХКРАТНОЙ ФАЗСТНОИ МОДУЛЯЦИИ(57) Изобретение относится к алекЦель изобретения - повышение 2формирования сигналов. Устройство содержит задающий генератор 1, генератор 2 тактовых сигналов, пять блоков 3-7 памяти, два мультиплексора 8, 9 и инвертор 10, Кодовые сигналы в виде последовательности логических единиц и нулей поступают на управляющие входы мультиплексора 8, причем длительность элементарного бита равна периоду тактового сигнала с выхода генератора 2. Кодовые сигналы синхронизированы тактовым сигналом таким образом, что передний фронт сигнала с выхода генератора 2 приходится не середину элементарного бита входного кодового сигнала. Введение блоков 3 - 7 памяти, мультиплексоров 8, 9 и инвертора 10 позволяет повысить точность формирования сигналов за счет точности формирования фазовых соотношений, 1 ил.Изобретение относится к элетросварк 6 и может быть использовано в каналах передачи информации между злектронно-вычислительными машинами,Цель изобретения - повышение точности формирования сигналов путем повышения точности формирования фазовых соотношений,На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство формирования сигналов двухкрвтной фаэоразностной модуляции содержит задающий генератор 1, генератор 2 тактовых сигналов, первый, второй, третий, четвертый и пятый блоки 3-7 памяти, первый и второй мультиплексоры 8 и 9 и инвертор 10,Устройство работает следующим образом.На управляющие входы поступают кодовые сигналы в виде последовательности логическихедимиц и нулей, причем длительность элементарного бита равна периоду тактового сигнала с выхода генератора 2 тактовых сигналов. Кодовые сигналы синхронизированы тактовым сигналом таким образом, что передний фронт сигмэла с выхода генератора 2 тактовых сигналов приходится на середиму элементарного бита входного кодового сигнала (схема симхрониэации нэ чертеже ме показана и может быть выполнена, например, ма базе двухраэрядного параллельного буферного регистра). Допустимо, что после включения питания на установочный вход был подан сигнал начальной установки и все блоки 3-7 памяти установлены в нулевое состояние, на управляющих входах имеют место уровни логического нуля, тогда на первом выходе первого мультиплексора 8, единичном выходе первого блока 3 памяти и соответственно его на О-входе будет сигнал логического нуля.На втором входе первого мультиплексора 8, соответственно на О-входе второго блока 4 памяти, будет также сигнал логического нуля эа счет подключения выхода второго блока 4 памяти к сигнальному входу первого мультиплексора 8, С приходом переднего фронта тактового сигнала с выхода генератора 2 нэ С-входы блоков 3 и 4 памяти сигналы логического нуля будут переданы на их О-входы. Уровни логического муля с выходов блоков 3 и 4 памяти поступают на управляющие входы второго мультиплексора 9, в результате чего к его первому сигнальному входу будет подключен единичный выход третьего блока 5 памяти. Блоки 5 и 6 памяти включены по схеме5 1 О 15 20 25 30 35 40 45 50 55 счетного триггера и делят входную частоту пополам, поэтому с первого выхода задающего генератора 1 на них подается сигнал, частота которого в два раза выше частоты несущих колебаний, Если считать, что частота на выходе блока 5 памяти имеет нулевую начальную фазу, то на его инверсном выходе имеет место частота с начальной фазой 180 О, на единичном выходе блока 6 памяти частота имеет начальную фазу 90, а на его инверсном выходе начальную фазу +90 О. В результате на выходе второго мультиплексора 9 проходит частота с нулевой начальной фазой и поступает нэ О-вход пятого блока 7 памяти, который тактируется сигналом с второго выхода генератора 1, частота на котором в четыре раза выше несущего колебания, Дополнительная синхронизация сформированного мультиплексором 9 фаэоманипулированного сигнала необходима для исключения логических состязаний в мультиплексоре 9 на процесс формирования смены фазы выходного сигнала, В следующий момент времени, после окончания длительности первых битов информации, сигналы на управляющих входах могут измениться, допустим, что они приняли значения 01. Тогда на О-вход первого блока 3 памяти поступает уровень нуля единичного выхода блока 4 памяти через мультиплексор 8, а на О-вход второго блока 4 памяти поступает уровень логической единицы с инверсного выхода блока 3 памяти через мультиплексор 8. С приходом переднего фронта тактового сигнала с выхода генератора 2 на выходах блоков 3 и 4 памяти установятся значения 01, в результате чего мультиплексор 9 переключается на передачу сигнала с инверсного выхода четвертого блока 6 памяти на свой выход. Так как начальная фаза колебания на инверсном выходе блока 6 памяти опережает на+90 сигнал на единичном выходе блока 5 памяти, то соответственно и фаза фазоманипулированного колебания изменится на+90 относительно предыдущей информационной посылки. Пятый блок 7 памяти за счет синхронизации изменяет только абсолютную фазу всего фазоманипулированного сигнала и не влияет ма относительный сдвиг фаз.Следующая комбинация информационных сигналов на управляющих входах, допустим, приняла значения 10. Тогда на О-входах блоков 3 и 4 памяти будет подготовлена комбинация 00, которая будет передана по фронту тактового сигнала с генератора 2 на выходы блоков 3 и 4 памяти и соответственно на управляющие входы мультиплексора 9, что приведет к подключению единичного выхода блока 5 памяти к1658414 дом второго мультиплексора, выход которого соединен с О-входом пятого блока памяти, выход генератора тактовых сигналов соединен с С-входом первого блока памяти и с С-входом второго блока памяти,30 инверсный выход которого подключен к третьему и восьмому сигнальным входам первого мультиплексора, первый и второй управляющие входы которого являются пер вым и вторым управляющими входами устройства, установочным входом которого является й-вход пятого блоке памяти, выход которого является выходом устройства. 35 Составитель О,Геллер Редактор В.Бугренковэ Техред М.Моргентал Корректор О.КравцоваЗаказ 1723 Тираж 399 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 входу мультиплексора 9, произойдет сдвиг фазы относительно предыдущей посылки на - 90 О. При появлении на управляющих входах комбинации 11 по переднему фронту тактового сигнала на управляющих входах мультиплексора 9 установится комбинация 01 и к входу мультиплексора 9 подключается инверсный выход блока 5 памяти, произойдет сдвиг фазы на 180 О. Таким образом фаза несущего колебания меняется в соответствии со следующим правилом.Первый Второй Ьр управляющий управляющийвход вход0 0 0 0 1 +90 1 1 180 1 0 -90 270 что соответствует оптимальному манипуляционному кодированию в коде Грея Формула изобретения Устройство для формирования сигналов двухкратной фазорээностной модуляции, содержащее задающий генератор, первый выход которого соединен с входом генератора тактовых сигналов, и первый и второй блокипамяти,отличающееся тем,что, с целью повышения точности формирования сигналов, введены два мультиплексора, третий, четвертый и пятый блоки памяти и имвертор, выход которого соединен с С-входом четвертого блока памяти, й-вход которого подключен к й-входу первого блока памяти, к й-входу второго блока памяти, к й-входу третьего блока памяти и к й-входу пятого блока памяти, С-вход которого подключен к второму выходу задающего гене 5 10 15 20 25 ратора. первый выход которого соединен с входом инвертора и с С-входом третьего блока памяти, О-вход которого соединен с четвертым сигнальным входом второго мультиплексора и с инверсным выходом третьего блока памяти, единичный выход которого соединен с первым сигнальным входом второго мультиплексора, второй сигнальный вход которого подключен к инверсному входу и к О-входу четвертого блока памяти, единичный выход которого соединен с третьим сигнальным входом второго мультиплексора, первый управляющий вход которого подключен к единичному выходу первого блока памяти и к первому и седьмому сигнальным входам первого мультиплексорэ, первый выход которого соедимен с О-входом первого блока памяти, инверсный выход которого соединен с четвертым и шестым сигнальными входами первого мультиплексора, второй выход которого соединен с О-входом второго блока памяти, единичный выход которого соединен с вторым и пятым сигнальными входами первого мультиплексора и. с вторым управляющим вхо
СмотретьЗаявка
4720553, 14.07.1989
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ЛИСЕНКОВ ВИКТОР МИХАЙЛОВИЧ, КАЗИМОВ ГРИГОРИЙ АЛЕКСАНДРОВИЧ, ШАЛЯГИН ДМИТРИЙ ВАЛЕРЬЕВИЧ, БЕСТЕМЬЯНОВ ПЕТР ФИЛИМОНОВИЧ, ЛЮБИНСКИЙ ЕВГЕНИЙ АНАТОЛЬЕВИЧ, РОЗЕНШТЕЙН КОНСТАНТИН ВЛАДИМИРОВИЧ, ЗОЛОТАРЕВ СЕРГЕЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H04L 27/20
Метки: двухкратной, модуляции, сигналов, фазоразностной, формирования
Опубликовано: 23.06.1991
Код ссылки
