Способ определения площадей обломков крупнообломочных грунтов

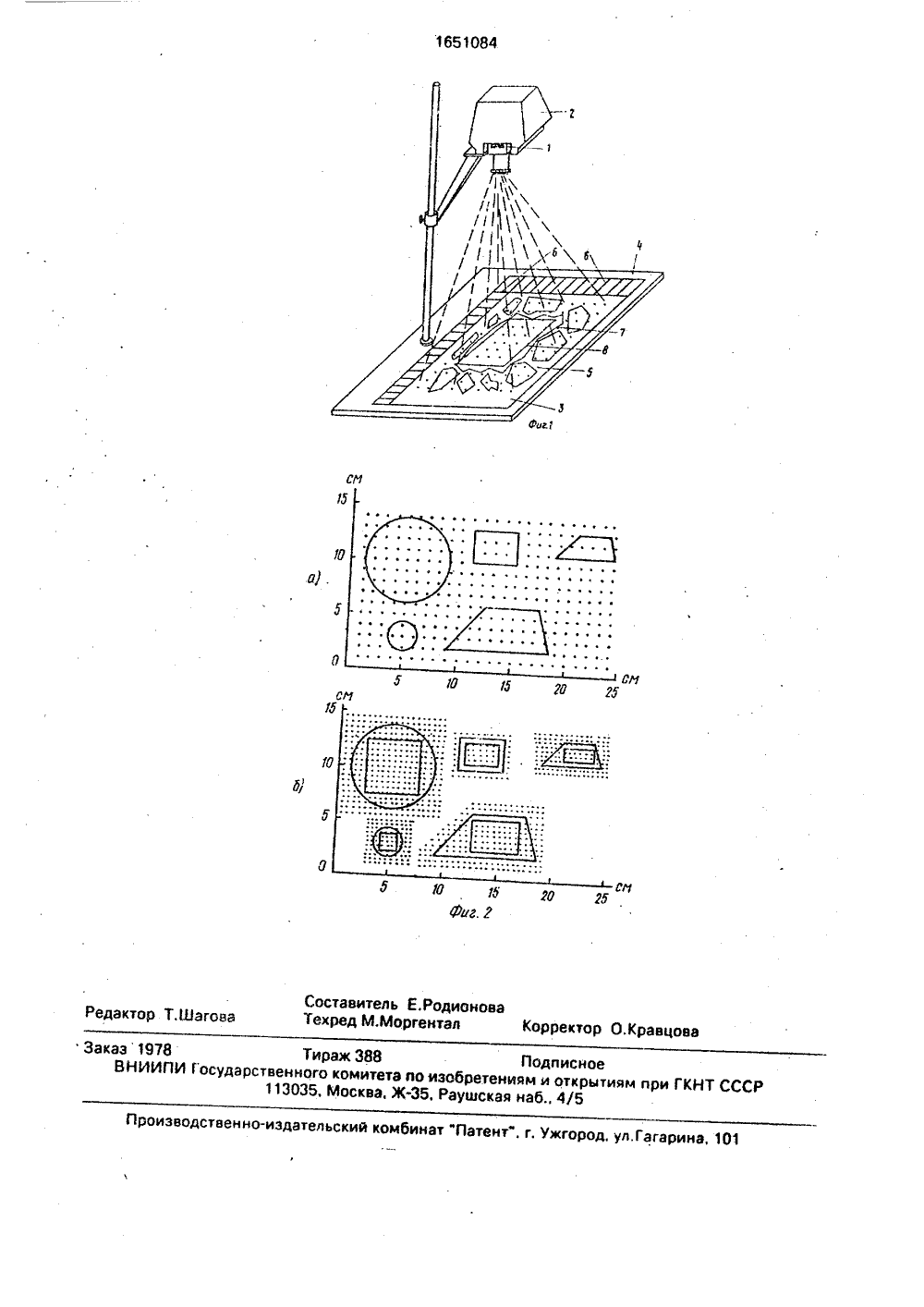

(19 5/26 ОСУДАРСТВЕ ННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ величителя. проекциувеличителя, фотосничного грунта, стол 4 оекцию 5 палетки на ную линейку 6 н обломка нэ фотоск 8, построенно точкам проекции 5 а фо- нимый в ощадей обломков осуим образам.ку 1 устанавливают в кционного аппарата 2 тоснимок 3 крупнооб(21) 4710769/28(71) Читинский институт природных ресурсов СО АН СССР(56) Перегудов М.А. и др. Маркшейдерскиеработы на карьерах и приисках. М,: Недра, 1980, с. 164.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПЛОЩАДЕЙОБЛОМКОВ КРУПНООБЛОМОЧНЫХГРУНТОВ(57) Изобретение относится к измерительной технике, применяемой в геологии, в частности к определению площадей обломков крупнообломочных грунтов. Целью изобретения является снижение трудоемкости и повышение точности определения площадей. Это достигается тем, что в способе определения площадей обломков крупнообломочных грунтов, включающем размещение на массиве грунта масштабной линейки, фотосъемку этого массива, изгоИзобретение относится к измерительной технике, применяемой в геологии, в частности к определению площадей обломков крупнообломочных грунтов.Цель изобретения - снижение трудоемкости и повышение точности определения площади.На фиг, 1 дана схема реализации способа при помощи фотоувеличителя, палетки и масштабных линеек: на фиг, 2 - примеры определения площади конкретных фигур известным(а) и описываемым(б) способами.Схема реализации описываемого способа включает в себя точечную палетку 1 в товление фотоснимков и подсчет площадей обломков крупнообломочного грунта с использованием точечной палетки, изображение палетки проецируют с помощью фотоувеличителя на фотоснимок, размещенный на его столе, расстояние между точками проекции палетки устанавливают для каждого обломка в зависимости от его размера, равным или кратным цене деления масштабной линейки на фотоснимке, в контуре обломка на точках проекции строится вписанный прямоугольник, а площадь обломка рассчитывают по формуле 3=1(а+Ь/2+сб), где 1 - площадь ячейки проекции палетки, определяемая как квадрат расстояния между точками проекции палетки в масштабе фотоснимка: а - количество точек проекции палетки, попавших между контуром обломка и прямоугольника; Ь - количество точек проекции палетки, попавших на контур обломка; с и б - соответственно количества точек проекции пэлетки по длине и ширине прямоугольника. при этом расстояние между точками палетки не превышает 0,10 см, 1 з,п.ф-лы, 2 ил,кадровом окне фотоонный аппарат 2 фотомок 3 крупнообломофотоувеличителя, прфотоснимок, масштатоснимке 3, контур 7ке 3, прямоугольниконтуре 7 обломка ипалетки 1,Определение плществляют следующТочечную палеткадровое окно проефотоувеличителя.Фоломочного грунта располагают на столе 4 фотоувеличителя. Изображение точечной палетки 1 проецируют нэ фотоснимок 3, получая ее проекцию 5. Расстояние между точками проекции 5 пэлетки 1 устанавлива. ют равным или кратным цене деления масштабной линейки. 6 путем поднимания или опускания проекционного аппарата 2. Определяют площадь 1 ячейки проекции 5 палетки 1 как квадрат расстояния между соседними точками проекции 5 в масштабе фотоснимка 3. В контуре 7 обломка по точкам проекции 5 палетки 1 строят вписанный прямоугольник 8. Затем подсчитывают число а точек проекции 5 палетки 1, попавших между контуром 7 обломка и контуром прямоугольника 8; число Ь точек, попавших на контур 7 обломка, и числа с и д точек, попавших соответственно на длину и ширину прямоугольника 8. Площадь 5 обломка подсчитывают по формулеЯ = 1(а+ - +со),Ь2где 1 - площадь ячейки проекции палетки, определяемая как квадрат расстояния между соседними точками проекции палетки в масштабе фотоснимка;а - количество точек проекции палетки, попавших между контуром обломка и прямоугольника;Ь - количество точек проекции палетки, попавших на контур обломка;с и б - соответственно количества точек проекции палетки по длине и ширине прямоугольника,При этом расстояние между точками палетки не превышает 0,10 см, Использование световой проекции палетки позволяет выполнять графические построения на фотоснимке, что значительно уменьшает трудоемкость и увеличивает скорость подсчета площадей, Кроме того. зто значительно расширяет функциональные возможности предлагаемого способа и позволяет использовать его для обработки и построения топокарт, маркшейдерских планов и др, плоских изображений. Установка расстояния между точками проекции палетки по масштабной линейке позволяет легко изменять величину 1 в зависимости от размера обломков, учитывать искажение размеров обломков в краевых частях фотоснимка, вести фотосъемку с произвольного расстояния по частям исследуемого массива грунта. Это существенно повышает точность подсчета площадей, упрощает ме тодику и снижает трудоемкость полевых работ, Построение в контуре обломка на точках проекции прямоугольника позволяет большую часть площади обломка подсчитать геометрическим способом, как сб (см. формулу). Это существенно снижает трудоемкость и увеличивает скорость подсчета площадей. Выбор расстояния между точками палетки, не превышающего 0,10 см, по 10 зволяет в широких и ределах изменять расстояние между точками проекции, что позволяет использовать одну палетку для подсчета площадей изображений различных размеров с одинаковой, заранее заданной погрешностью. 15 1, Способ определения площадей обломков крупнообломочных грунтов, включающий в себя размещение на массиве грунта масштабной линейки, фотосъемку этого массива. изготовление фотоснимков и подсчет площадей обломков крупнообломочного грунта с использованием точечной пэлетки, отл и ч а ю щи й с я тем, что, с целью снижения трудоемкости и повышения точности определения площадей обломков крупнообломочных грунтов, изображение палетки проецируют с помощью фотоувеличивателя на фотоснимок, размещаемый на его столе. расстояние между точками проекции палетки устанавливают для каждого обломка в зависимости от его размера, равным или кратным цене деления масштабной линейки на фотоснимке, в контуре обломка на точках проекции, строя вписанный прямоугольник. а площадь обломка рассчитывают по формулеЯ = (а+ - +сб),Ь2где 1 - площадь ячейки проекции палетки, определяемая как квадрат расстояния между точками проекции палетки в масштабе фотоснимка;а - количество точек проекции палетки. попавших между контуром обломка и прямоугольника;Ь - количество точек проекции палетки, попавших на контур обломка:с и б - соответственно количества точек проекции палетки по длине и ширине прямоугольника.2: Способ по п.1. о т л и ч а ю щ и й с я тем, что расстояние между точками палетки не превышает 0,10 см. 20 25 30 35 40 45 50 55 Формула изобретения1651084 смл д смт го дРЗаказ 1978 Тираж 388 ПодписноеВНИИПИ Государственного комитета по изобретениям и открыт113035, Москва, Ж-З 5, Раушская наб., 4/5 при ГКНТ ССС Производственно-издательский комбинат "Патент", г. Ужгород. ул,Гагарина, 1 Составитель Е.РодионоваРедактор Т,Щагова Техред М,Моргентал Корректор О.Кравцов
