Станок для развода зубьев рдмных, ленточных и дисковб1х пил по дереву
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 164764
Авторы: Алютин, Куканова, Рожков, Харитонович
Текст

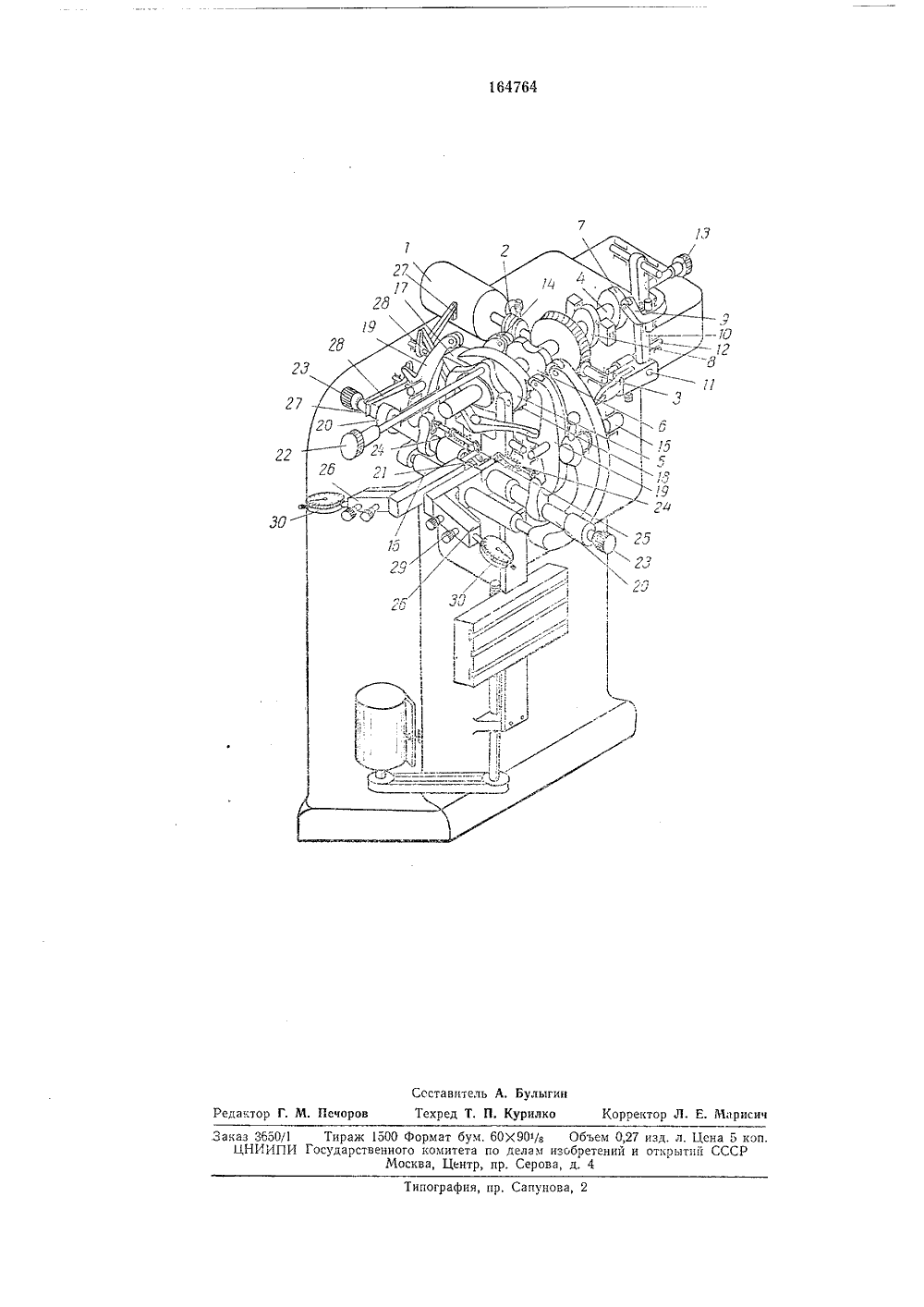

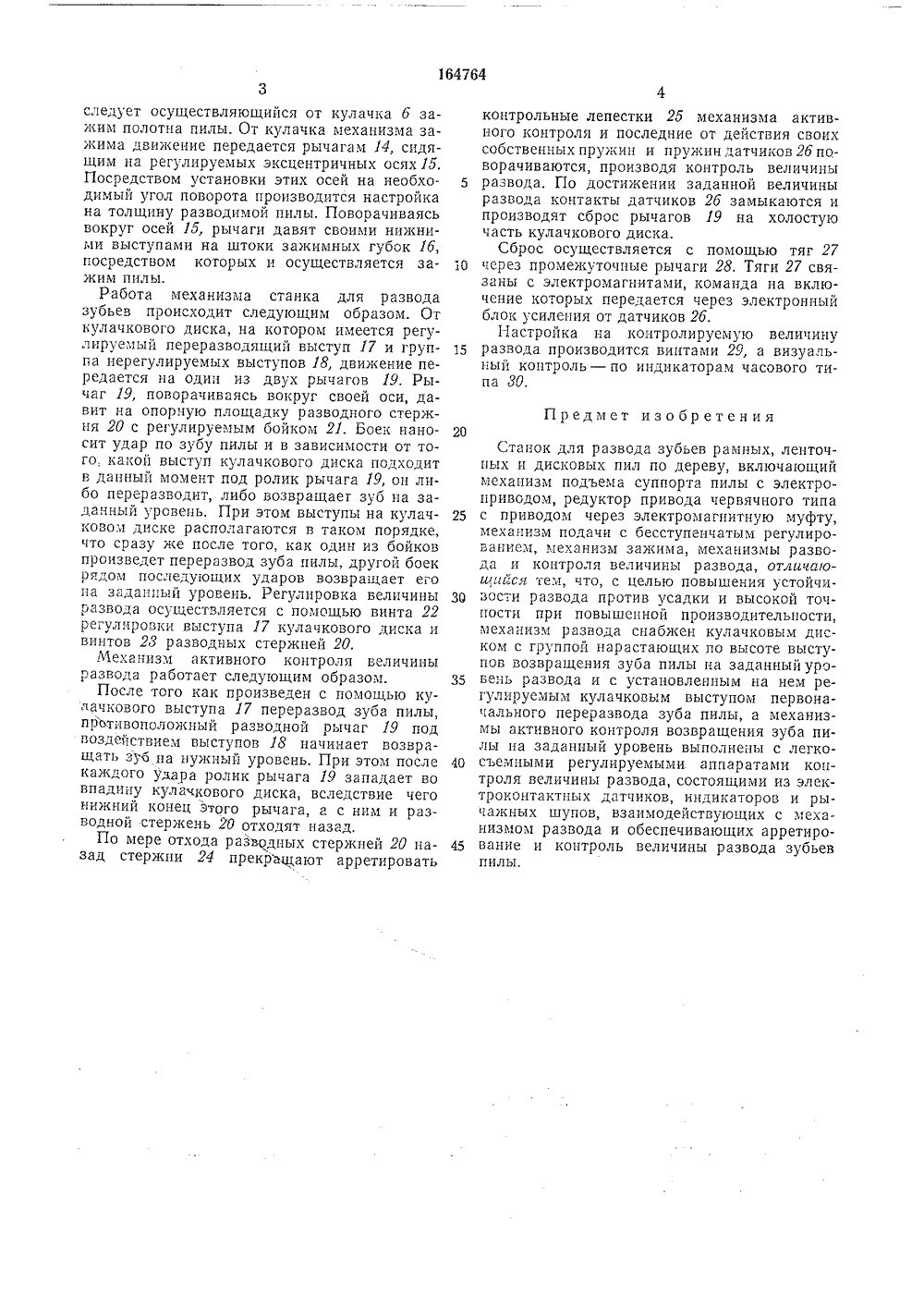

Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 12,П.1963 .( 852198(29-14)с присоединением заявкиКл, 49 с, 2202 МПК В 230 Приоритет Государственный комитет по делам изобретений и открытий СССРУДК Опубликовано 19 Х.1964, Бюллетень16Дата опубликования описания 21,1,1965 с Авторыизобретения 3, Ф, Харитонович, А. Ф. Алютин, Э. А, Рожков и В, И. Куканова Заявитель Всесоюзный научно-исследовательский и конструкторский институт деревообрабатывающего машиностроенияСТАНОК ДЛЯ РАЗВОДА ЗУБЬЕВ РАМНЫХ, ЛЕНТОЧНЫХ И ДИСКОВЫХ ПИЛ ПО ДЕРЕВУПодписная группа99 В настоящее время для развода зубьев рамных, ленточных и дисковых пил по дереву применяются станки, включающие механизм подъема суппорта пилы с электроприводом, редуктор привода червячного типа с приводом через электромагнутную муфту, механизм подачи с бесступенчатым регулированием, механизм зажима, механизмы развода и контроля величины развода. В предлагаемом станке повышена устойчивость развода против усадки и точность развода зубьев пил при повышенной производительности,С этой целью механизм развода снабжен кулачковым диском с группой нарастающих по высоте выступов возвращения зуба пилы на заданный уровень развода и с установленным на нем регулируемым кулачковым выступом первоначального переразвода зуба пилы, а механизмы активного контроля возвращения зуба пилы на заданный уровень выполнены с легкосъемными регулируемыми аппаратами контроля величины развода, состоящими из электроконтактных датчиков, индикаторов и рычажных щупов; щупы взаимодействуют с механизмом развода и обеспечивают арретировапие и контроль величины развода зубьев пилы. На чертеже изображена в аксонометрической проекции кинематическая схема предлагаемого станка.Основными узлами станка являются сле дующие; станина, разводная головка, приводстанка, суппорт пилы с механизмом подъема, механизм подачи и механизм контроля величины развода. Станина станка представляет собой полую тумбу, внутри которой находится 10 электроаппаратура управления и защиты.От электродвигателячерез фрикционнуюэлектромагнитную муфту 2 вращение передается червячной паре 3. Колесо червячной пары посажено на распределительный вал 4, 15 на котором закреплены кулачковый диск омеханизма развода, кулачки б механизмов зажима, подачи 7 и управления 8 для включения конечников возвращения рычагов развода и остановки станка при неправильном раз воде. От кулачка механизма подачи 7 движение передается промежуточному рычагу 9, далее рычагу 10, на конце которого имеется вилка. Вилка рычага входит в зацепление с пальцем подающей собачки 11, Последняя, 25 перемещаясь вдоль направляющей 12, осуществляет подачу пилы, С помощью винта 13 устанавливается крайняя задняя точка подающей собачки, за счет чего производится настройка ча шаг разводимой пилы. После з 0 подачи зуба пилы в крайнюю переднюю точкуследует осуществляющийся от кулачка 6 зажим полотна пилы. От кулачка механизма зажима движение передается рычагам 14, сидящим на регулируемых эксцентричных осях 16. Посредством установки этих осей на необходимый угол поворота производится настройка на толщину разводимой пилы. Поворачиваясь вокруг осей 16, рычаги давят своими нижними выступами на штоки загкимных губок 16, посредством которых и осуществляется зажим пилы.Работа механизма станка для развода зубьев происходит следующим образом. От кулачкового диска, на котором имеется регулируемый переразводящий выступ 17 и группа нерегулируемых выступов 18, движение передается на один из двух рычагов 19. Рычаг 19, поворачиваясь вокруг своей оси, давит на опорную площадку разводного стержня 20 с регулируемым бойком 21. Ьоек наносит удар по зубу пилы и в зависимости от того, какоц выступ кулачкового диска подходит в данный момент под ролик рычага 19, он либо переразводит, либо возвращает зуб на задачный уровень, При этом выступы на кулачковом диске располагаются в таком порядке, что сразу же после того, как один из бойков произведет переразвод зуба пилы, другой боек рядом последующих ударов возвращает его на заданный уровень, Регулировка величины развода осущестзляется с помощью винта 22 регулировки выступа 17 кулачкового диска и винтов 23 разводных стержней 20.Механизм активного контроля величины развода работает следующим образом.После того как произведен с помощью кудачкового выступа 17 переразвод зуба пилы, противопологкный разводной рычаг 19 под воздействием выступов 18 начинает возвращать зуб на нужный уровень, При этом после кагкдого удара ролик рычага 19 западает во впадину кулачкового диска, вследствие чего нижний конец этого рычага, а с ним и разводной стержень 20 отходят назад.По мере отхода разводных стержней 20 назад стержни 24 прекращают арретировать контрольные лепестки 26 механизма активного контроля и последние от действия своих собственных пружин и пружин датчиков 26 поворачиваются, производя контроль величины 5 развода. По достигкении заданной величиныразвода контакты датчиков 26 замыкаются и производят сброс рычагов 19 на холостую часть кулачкового диска.Сброс осуществляется с помощью тяг 27 10 через промежуточные рычаги 28. Тяги 27 связаны с электромагнитами, команда на включение которых передается через электронный блок усиления от датчиков 26.Настройка на контролируемую величину 15 развода производится винтами 29, а визуальный контроль - по индикаторам часового типа 30,Предмет изобретения20Станок для развода зубьев рамных, ленточных и дисковых пил по дереву, включающий механизм подъема суппорта пилы с электроприводом, редуктор привода червячного типа 25 с приводом через электромагнитную муфту,механизм подачи с бесступенчатым регулированием, механизм зажима, механизмы развода и контроля величины развода, отличающийся тем, что, с целью повышения устойчи- ЗО вости развода против усадки и высокой точности при повышенной производительности, механизм развода снабжен кулачковым диском с группой нарастающих по высоте выступов возвращения зуба пилы на заданный уро вень развода и с установленным на нем регулируемым кулачковым выступом первоначального переразвода зуба пилы, а механизмы активного контроля возвращения зуба пилы на заданный уровень выполнены с легко съемными регулируемыми аппаратами контроля величины развода, состоящими из электроконтактпых датчиков, индикаторов и рычагкных шупов, взаимодействующих с механизмом развода и обеспечивающих арретиро вание и контроль величины развода зубьевпилы.;г 1 аз 3650/1 Тираж 1500 формат бум. 60 Х 90/в ЦНИИПИ Государственного комитета по деламМосква, Центр, пр. Серов Объем 0,27 изд, л. Цсна 5 капбретений и открытий СССРд. 4
СмотретьЗаявка
852198
Всесоюзный научно исследовательский, конструкторский институт, деревообрабатывающего машиностроени
Э. Ф. Харитонович, А. Ф. Алютин, Э. А. Рожков, В. И. Куканова
МПК / Метки
МПК: B23D 63/04
Метки: дереву, дисковб1х, зубьев, ленточных, пил, развода, рдмных, станок
Опубликовано: 01.01.1964
