Устройство для считывания графической информации

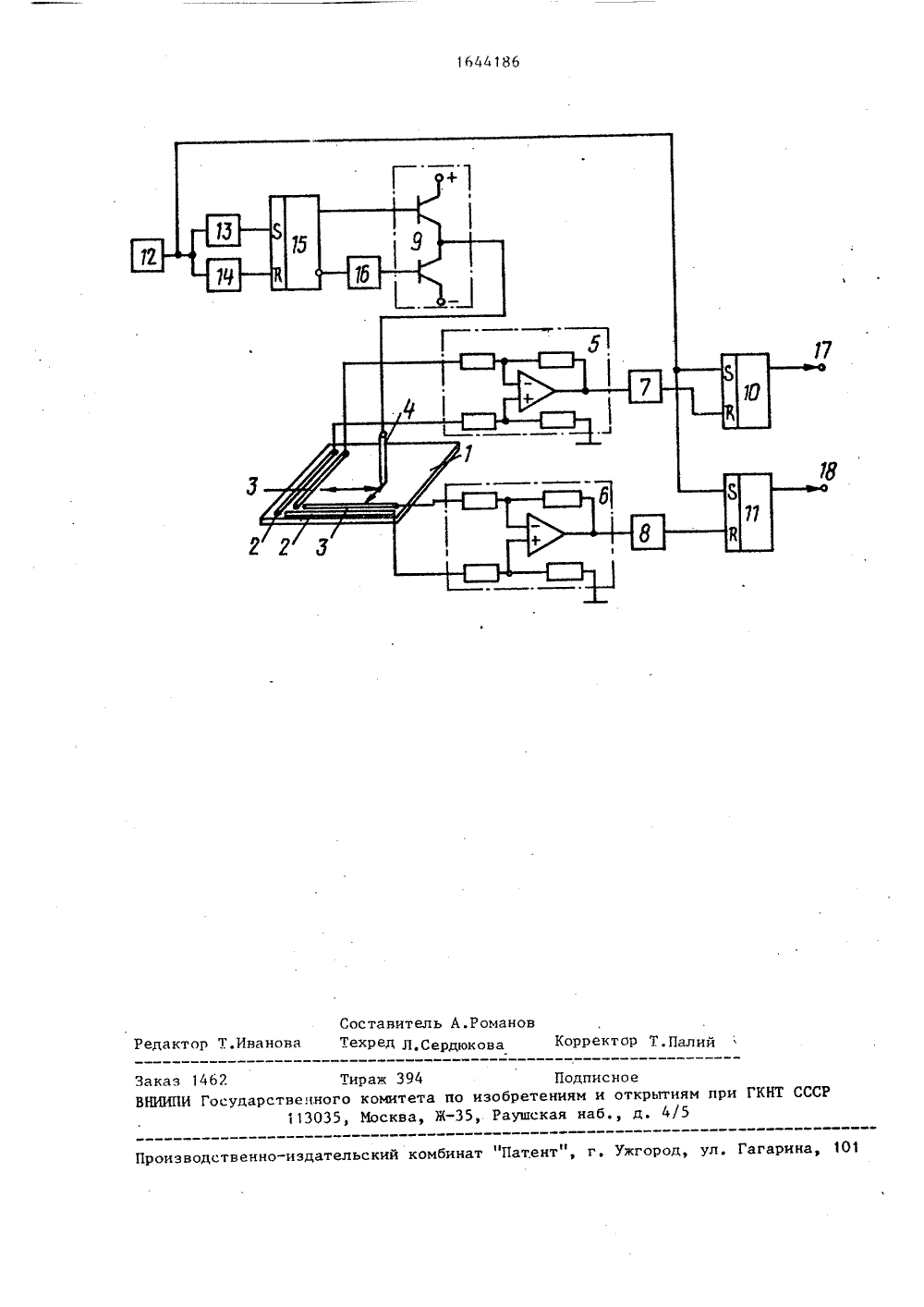

,. 801644186 51)5 С 06 К 11/06 ОСУДАРСТВЕННПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ние быст - с та вл енна мпенса ции ейшей чао обеспечилемента заи Формироа Формирователь 14 заднего Фронта имиггер 15 и элемент ертеже также итройства.т следуюшим об Фр онта для Фо пульса 16 зад мпульсажр ованитретийжки, Наи 3 пь линейн а Формирователя 13ггер 15 в единичмпульс с выхода Форсывает его в исходое мир ное вы 8 ком нал оныхрой0 и выполненные в ющечислителей, первыйпараторы; ключ 9, прой 11 триггеры, гепульсов, Формироват14, причем Формирначен для ормиров втый и на съе втоимов 13 пульс поератор 12 ели импульс ватель 13(71) Азербайджанский институт нефти и химии им. М.Азизбекова(56) Авторское свидетельство СССР Р 586474, кл, С 06 К 11/00, 1978.Авторское свидетельство СССР Р 1211772, кл . С 06 К 11/06, 1986. Изобретение относится к автоматике и вычислительной технике, в частности к устройствам ввода графической информации, и может быть использовано в системах, кодируюших графическую информацию.Цель изобретения состоит вповышении быстродействия устройства.На чертеже представлена блок-схем устройства.Устройство содержит планшет 1 с основными 2 и дополнительным е-.зоэлектрическими пластинами ых деформаций, съемник 4 координат, выполненный в виде пьезоэлектрического шупа, вычислительные блоки 5 и 6,2(54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ГРА ФИЧЕСКОЙ ИНФОРМАЦИИ(57) Изобретение относится к автоматике и вычислительной технике. Цель изобретения - повышеродействия устройства. Поцель достигается путем косигнала, вызванного дальнстью продольной волны, чтвается введением ключа, эдержки, третьего триггеравателей импульсов. 1 нл. зом.Генератор 12 импульсов запускает иггеры 10 и 11, а на выходах форрователей 13 и 14 Формируются имльсы в моменты прихода переднего заднего ФронтовИмпульс с выходтанавливает три н состояние, а иователя 14 сбрасостояние.Потенциал с прямого выхода тригера 15 открывает ключ 9ник координат поступает имложительной полярности.Через интервал времени, равныйпериоду ультразвуковой волны в пл,иете, импульс с выхода элемента задержки 16 поступает на ключ 9 и на съемник координат подается импульс отрицательной полярности. В результате этого в планшете возникает вторая волна, отстающая от первой на расстояние, равное длине волны, и находящаяся с ней в противофазе.Вследствие явления интерференции первой и второй волн суммарный сигнал распространяемый в планшете, будет иметь форму одного периода синусоиды. Этот сигнал, достигая основных 2 и дополнительных 3 пьезоэлектрических 15 пластин, вызывает появление на их электродах соответствующих электрических напряжений, поступающих на первые и вторые входы аналоговых вычислительных блоков 5 и 6, на выходе кото рых появляется сигнал, который поступает на вход компаратора 7, генерирующего импульс в момент перехода напряжения через нуль (с учетом порога срабатывания компаратора), Этот им пульс сбрасывает триггер 10 в "0", и таким образом, на выходе триггера 10 формируется временной интервал, длительность которого пропорциональна соответствующей координате место- З 0 положения щупа 4 на планшете. Аналогично измеряется и другая координата (элементы 6, 8 и 1). Формула из о бр ет енияУстройство для считывания графической информации, содержащее стеклянный планшет - звукопровод с основными и дополнительными пьезоэлектрическими пластинами линейных деформаций, выходы которых подключены к информационным входам соответствующих вычислительных блоков, выходы которых соединены с информационными входами соответствующих компараторов, первый и второй триггеры, единичные входы которых подключены к выходу генератора импульсов, а установочные входы соединены с выходами соответствующих компараторов,при этом прямые выходы первого и второго триггеров являются информационными выходами устройства, и съемник координат,о т л и ч а ю щ е е с я тем,что,; с целью повышения быстродействия, оно содержит ключ, выход которого подключен к съемнику координат, элемент задержки, выход которого соединен с одним входом ключа, третий триггер, инверсный выход которого подключен к входу элемента задержки, а прямой выход соединен с другим входом ключа, и формирователи импульсов, входы которых подключены к выходу генератора импульсов, а выходы соединены с соответствующими входами третьего. триггера.1644186 Составитель А.Романо Техред Л,сердюкова рректор Т,Палий актор Т.Ивано Заказ 1462 тираж 394 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, И,. Раушская наб., д, 4/5 Про ственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 10
