Способ формирования частотно-заполненных импульсов управления тиристорным вентилем

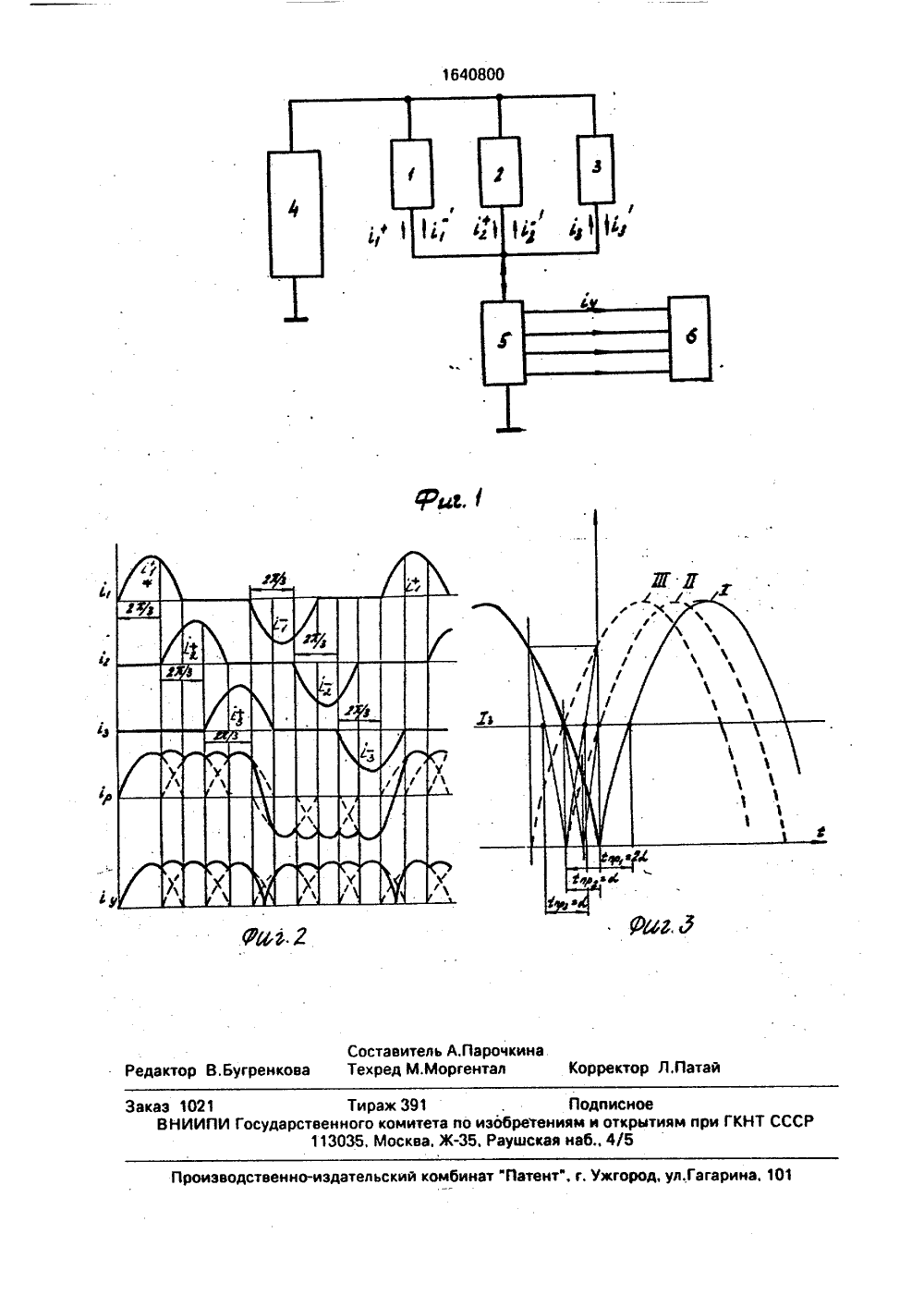

СОЮЗ СО 8 ЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ц 5 Н 02 М 1/08 МИТЕТОТКРЫТИЯМ ОСУДАРСТВЕННЫПО ИЗОБРЕТЕНИЯПРИ ГКНТ СССР АНИЕ И Е ДЕТЕЛ АВТОРСКОМ У ного тиристорИаобрете проводников пользовдно частотно-запо равления пос тиристорами вентилей (ВТ ной системой равления по ВТВ. о тирист ысоко повышем повы- лнения ие квени мпу а, реали- аграммы эующ тоовУ 1-3 (н сные) му 5 р вертор резона и сист авлен(71) Научно-исследовательский институт попередаче электроэнергии постоянным током высокого напряжения(54) СПОСОБ. ФОРМИРОВАНИЯ ЧАСТОТНО-ЗАПОЛНЕННЫХ ИМПУЛЬСОВ УПРАВЛЕНИЯ ТИРИСТОРНЫМ ВЕНТИЛЕМ(57) Изобретение относится к силовой полуние относится к силовой полуой технике и может быть исдля формирования лненных импульсов тока упледовательно соединенными высоковольтных тиристорных В) с кабельно-трансформатор- распределения импульсов упцепям управления тиристоров елью изобретения является ачества тока управления пут я коэффициента запо льсов управления.а фиг. 1 дана схема устройств его способ; на фиг. 2 и 3 - ди ройство (фиг. 1) содержит ипример, последовательныеисточник 4 постоянного токаспределения импульсов уп Ы 1640800 А 1 проводниковой технике и может быть использовано при управлении высоковольтными тиристорными вентилями. Цель изобретения - улучшение качества тока управления путем повышения коэффициента заполнения. импульсов управления. С этой целью формируют и сдвинутых друг относительно друга последовательностей разнополярных импульсов, при этом в каждой последовательности сначала формируют импульсы одной полярности, а затем другой. Формирование импульса в каждой последующей последовательности начинают в момент начала спада тока в импульсе пре- дыдущей последовательности независимо от полярности импульсов. 3 ил,ного вентиля 6. Инверторы 1-3 выполнены с Я возможностью управления моментом начала формирования как положительного, так и отрицательного полусинусоидального им- . ь пульсов и тем самцм обладают возможно- ОЬ стью каждый преобразовывать постоянный ф ток источника 4 в последовательность чере- ( дующихся сдвинутых во времени полусину- Ор соидальных импульсов положительной и отрицательной полярности. На фиг. 2 изображена последовательность импульсов 11 - результат преобразования инвертора 1, 12 - последовательность положительных и отрицательных импульсов, формируемых инвер- а тором 2, 1 з- последовательность импульсов, формируемых инвертором 3, Тогда пооперационно во времени формирование частотно-заполненного импульса (фиг. 2) представляет:формирование положительного импульса тока 1 инвертором 1;5 10 15 20 30 пульса управления. 35 40 45 50 в момент снижения (спада) полусинусоидального импульса тока, соответствующий в данном конкретном случае углу2 7 г/3 импульса 1 начинают формирование тоже положительного импульса 12 (фиг, 2);в момент 2 л/3 полусинусоидального тока 12 начинают формирование положительного импульса 1 з (фиг. 2);в момент 2 л/3 тока 1 з с помощью инвертора 1 снова начинают формировать импульс; но уже отрицательный 1 (Фиг, 2);в момент 2 Л/3 отрицательного тока 1 начинают формировать с помощью инвертора 2 отрицательный импульс 12 (фиг, 2);в момент 2 л/3 отрицательного тока 12 начинают формировать ток 1 з (фиг. 2);в момент 2 л/3 отрицательного тока 1 з снова формируют положительный импульс тока, а далее операции повторяют на всем интервале формирования частотно-заполненного импульса тока управления.Указанные выше операции по формированию на первичной стороне кабельнотрансформаторной системы распределения полусинусоидальных импульсов тока создают (формируют) в ней результирующий ток 1 р (фиг, 2, ось 4), в котором заполнены провалы за счет наложения однонаправленных токов и за счет наложения токов разного направления уменьшены длительности спадов и фронтов смежных разнополярных полупериодов этого (результирующего) тока по отношению к длительностям спадов и фронтов полусинусоидальных импульсов, формируемых ин верторами 1-3. В выходном . выпрямленном токе управления 1 У, следовательно, уменьшаются длительности провалов тока до нуля (фиг, 2).Чтобы количественно оценить эффект уменьшения длительности провала в выпрямленном токе при наложении разнополярных полусинусоидальных импульсов тока обратимся к фиг. 3. Пусть полусинусоидальный импульс тока, изображенный на Фиг. 3, слева имеет положительное направление в первичной обмотке кабельно-трансформаторной системы распределения, а импульсы тока, обозначенные на фиг, 31, П, П 1 - отрицательного направления и отличаются друг от друга величиной интервала наложения на положительный импульс. Тогда, приняв условно за длительность провала время (Ьр), в течение которого выходной ток управления тиристорами ВТВ меньше заданного уровня 1 и обозначив через а - угол, соответствующий значению полусинусоиды на заданном уровне, будем иметь с учетом построений на фиг. 3 для сочетаний положительного импульса с импульсом 1 (интервал наложения равен О) время провала ЬР 1 = 2 а, с импульсом П (интервал наложения равен а) - Ьрц = а и с импульсом П (интервал наложения а) - (аря - а, т,е. длительности провала в выходном токе при интервалах наложения равных или больших а уменьшились в два раза, Это справедливо при наложении в пределах крутых участков полусинусоидальных импульсов, изображенных прямыми при построении, так же как и результирующие кривые.Таким образом, предлагаемый способ по сравнению с известным дает возможность в результате использования всей совокупности операций уменьшить не только количество провалов тока до нуля, но и уменьшить их длительность на всем интервале Формирования частотно-заполненного импульса управления тиристорами ВТВ,Тем самым подтверждается достижение поставленной цели - улучшения качества тока управления путем повышения коэффициента заполнения частотно-заполненного имФормула изобретения Способ формирования частотно-заполненных импульсов управления тиристорным вентилем, заключающийся в том, что формируют и сдвинутых друг относительно друга последовательностей полусинусоидальных импульсов тока различной полярности, суммируют указанные последовательности, а полученный сигнал выпрямляют и распределяют по тиристорам вентиля, о т л и ч а ю щ и й с я тем, что, с целью повышения качества тока управления путем увеличения коэффициента заполнения импульсов управления, формирование очередного импульса в каждой последующей последовательности начинают на спаде тока в импульсе предыдущей последовательности независимо от полярности импульсов, при этом сначала осуществляют суммирование и импульсов одной полярности, а затем и импульсов другой полярности., г. Ужгород, ул,Гагарина, 101 каэ 1021 ВНИИП Тираж 391 . Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
