Устройство для автоматической доводки по частоте и сортировки пьезокерамических резонаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 163213
Текст

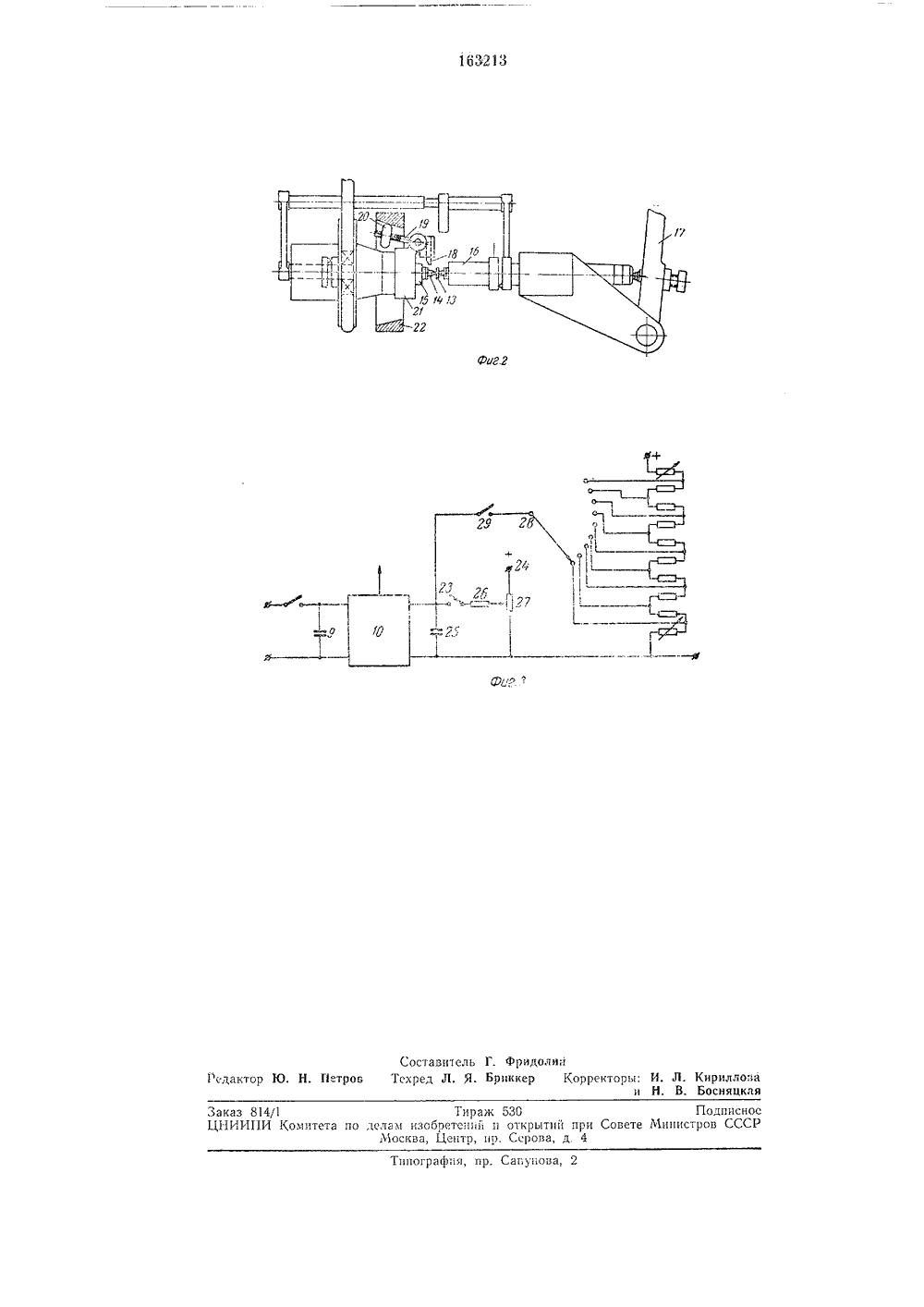

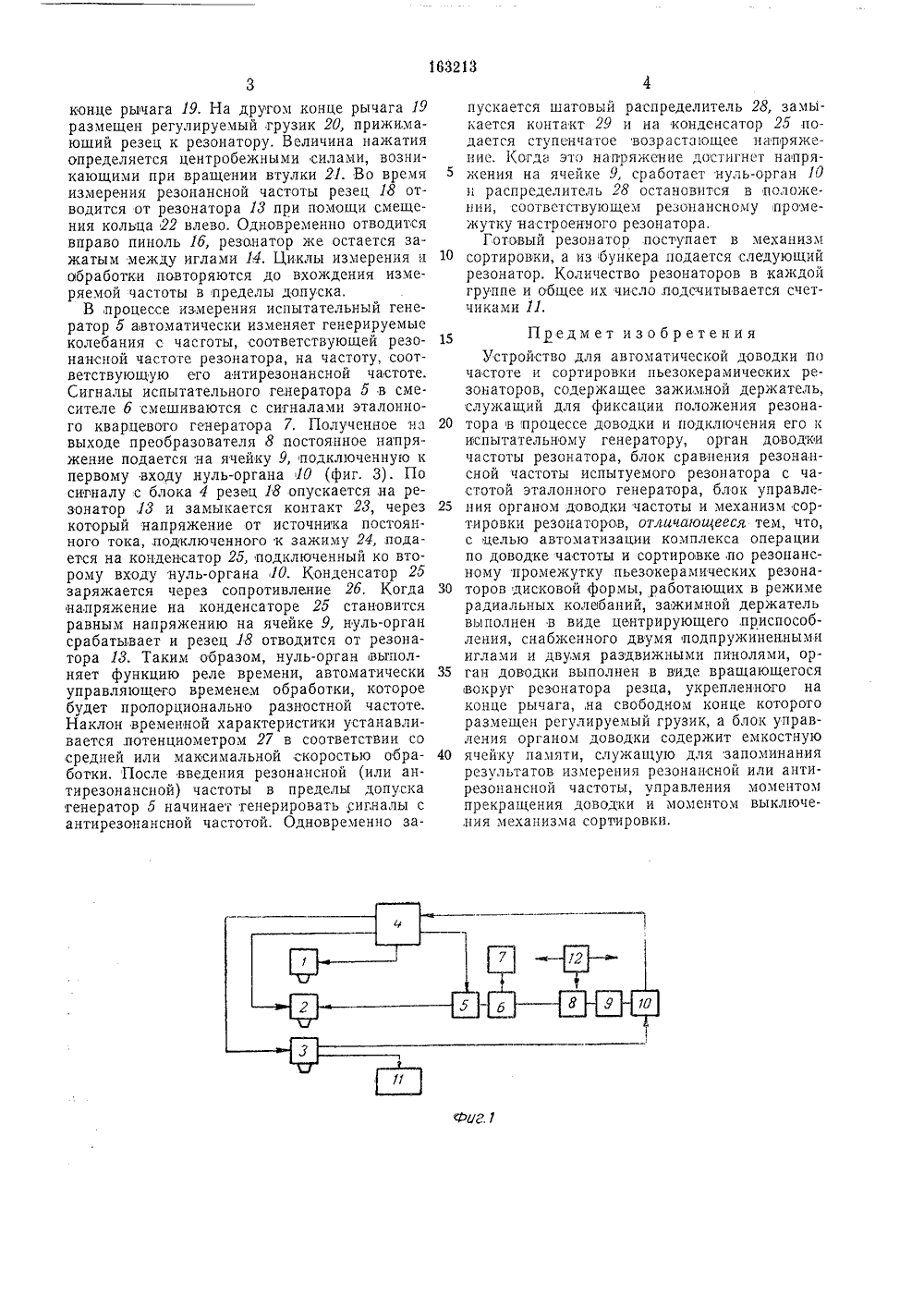

Взамен ранее изданного ОПИСАНИЕ 1632 ИИЗОБВЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Рвсптбликф+Ъъ,Зависимое от авт. свидетель тваЗаявлено 06,17.1962 ( 7 583/26 Кл, 2 с присоединением заявкиПриоритет ЧПК Н 03 Комитет по деламобретений и открытийри Совете МинистровСССР Опубликовано 08,11.1968, Б ДК 621,372,4(088,8) ллетень М я 29.1 Ч.196 а опубликования описа Авторыизобретени Б. Бойм, В. В. Афанасьев,. В. Никитин саков, Н. А. Розин, А, А, Солопов аявител ЧЕАМ КОИ ИЧЕ ВОДКИ ЛО ЧАСТ Х РЕЗОНАТОРОВ На фиг. 1 изобрства; на фиг. 2 -части; а на фиг. 3 -о гана к ячейке па жена блок-схема устройонструкция механической схема подключения нульяти и к механизму сортиСТНОЙСТВО ДЛЯ АВТОМАТИ И СОРТИРОВКИ ПЬЕЗОКЕ Известные устройства для автоматической доводки по частоте и сортировки пьезокерамических резонаторов, совершающих колебания сдвига по толщине, содержащие зажимной держатель для фиксации положения резонатора и подключения его к испытательному генератору, орган доводки частоты, блок сравнения резонансной частоты испытуемого резонатора с частотой эталонного генератора, блок управления органом доводки частоты и механизм сортировки резонаторов, не могут быть использованы для доводки частоты дисковых пьезокерамических резонаторов, совер шающих радиальные колебания. Предлагаемое устроиство дает возможность производить настройку и сортировку резонаторов, работающих в режиме радиальных колебаний, что достигается выполнением зажим- ното держателя в виде центрирующего приспособления, снабженного двумя подпруяиненными иглами и двумя раздвижными пинолями, а органа доводки в виде, вращающегося вокруг резонатора резца, а также применением в блоке управления органом доводки емкостной ячейки памяти, слуяащей для запоминания результатов измерения резонансной или антирезонансной частоты, управления моментом прекращения доводки и моментом выключения механизма сортировки. Р мровки.Механическая часть устройства содержит загрузочный бункер 1, механизм 2 доводки и механизм 3 сортировки резонаторов. Электрическая часть состоит из блока 4 управления испытательного генератора 5, смесителя б, эталонного генератора 7, преобразователя 8 частоты в напряжение, емкостной ячейки 9 памяти, комбинированного нуль-органа 10, электромагнитного счетчика 11 и блока питания 12,Пьезокерамический резонатор 13, поступивший из бункера 1, захватывается зажимным держателем, выполненным в виде центрирующего приспособления, снабженного двумя изолированными подпружиненными иглами 14, подключенными к испытательному тенератору 5, и двумя раздвижными пинолями 15 и 1 б, После фиксации результатов измерения под действием рычага 17 пиноль 1 б перемещается влево и зажимает резонатор 13 по всей поверхности, за исключением его кромки. Доводка резонатора по частоте производится органом доводки, выполненным,в виде вращающегося вокруг резонатора резца 18 (алмазного или твердосплавного), укрепленного на одном3конце рычага 19. На другом конце рычага 19 размещен регулируемый грузик 20, прижимающий резец к резонатору. Величина нажатия определяется центробежными силами, возникающими при вращении втулки 21. Во время измерения резонансной частоты резец 18 отводится от резонатора 18 при помощи смещения кольца 22 влево. Одновременно отводится вправо пиноль 1 б, резонатор же остается зажатым между иглами 14. Циклы измерения и обработки повторяются до вхождения измеряемой частоты в пределы допуска.В процессе измерения испытательный генератор 5 автоматически изменяет генерируемые колебания с часготы, соответствующей резонансной частоте резонатора, на частоту, соответствующую его антирезонансной частоте. Сигналы испытательного генератора 5 в смесителе б смешиваются с сигналами эталонного кварцевото генератора 7. Полученное на выходе преобразователя 8 постоянное напряжение подается на ячейку 9, подключенную к первому входу нуль-органа 10 (фиг. 3). По сигналу с блока 4 резец 18 опускается,на резонатор,18 и замыкается контакт 28, через который напряжение от источника постоянного тока, .подключенного к зажиму 24, .подаегся на конденсатор 25, подключенный ко второму входу нуль-органа 10. Конденсатор 25 заряжается через сопротивление 2 б, Когда напряжение на конденсаторе 25 становится равным напряжению на ячейке 9, нуль-орган срабатывает и резец 18 отводится от резонатора 18. Таким образом, нуль-орган выполняет функцию реле времени, автоматически управляющего временем обработки, которое будет пропорционально разностной частоте. Наклон временной характеристики устанавливается,потенциометром 27 в соответствии со средней или максимальной скоростью обработки. После введения резонансной (или антирезонансной) частоты в пределы допуска генератор 5 начинает тенерировать сигналы с антирезонансной частотой. Одновременно за 163213 пускается шатовый распределитель 28, замыкается контакт 29 и на конденсатор 25 подается ступенчатое возрастающее напряжение. Когда это напряженис достигнет напряжения на ячейке 9, сработает нуль-орган 10 и распределитель 28 остановится в положении, соответствующем резонансному промежутку настроенного резонатора,Готовый резонатор поступает в механизм 10 сортировки, а из бункера подается следующийрезонатор, Количество резонаторов в каждой группе и общее их число подсчитывается счетчиками 11.15 Предмет изобретенияУстройство для автоматической доводки почастоте и сортировки пьезокерамических резонаторов, содержащее зажимной держатель, служащий для фиксации положения резона тора в процессе доводки и подключения его киспытательному генератору, орган доводки частоты резонатора, блок сравнения резонансной частоты испытуемого резонатора с частотой эталонного генератора, блок управле ния органом доводки частоты и механизм сортировки резонаторов, отличающееся тем, что, с целью автоматизации комплекса операции по доводке частоты и сортировке по резонансному промежутку пьезокерамических резона торов дисковой формы, работающих в режимерадиальных колебаний, зажимной держатель выполнен в виде центрирующего,приспособления, снабженного двумя подпружиненными иглами и двумя раздвижными пинолями, ор ган доводки выполнен в виде вращающегосявокруг резонатора резца, укрепленного на конце рычагана свободном конце которого размещен регулируемый грузик, а блок управления органом доводки содержит емкостную 40 ячейку памяти, служащую для запоминаниярезультатов измерения резонансной или антирезонансной частоты, управления моментом прекращения доводки и моментом выключе,ния механизма сортировки.2 Составпель Г. Фридолин етров Тскред Л. Я. Брнккер Корректоры: И. Л. Кириллова и Н. В, Босняцкаяредактор Ю. Типография, пр. Сагуно Заказ 84(1 Тираж 530 ПодпнснЦ 1-1 ИИПИ Комитета по делам изобретений п открытий прп Совете Министров СССМосква, Центр, нр. Серова, д 4
