Установка для определения влагосодержания губчатых и волокнистых материалов

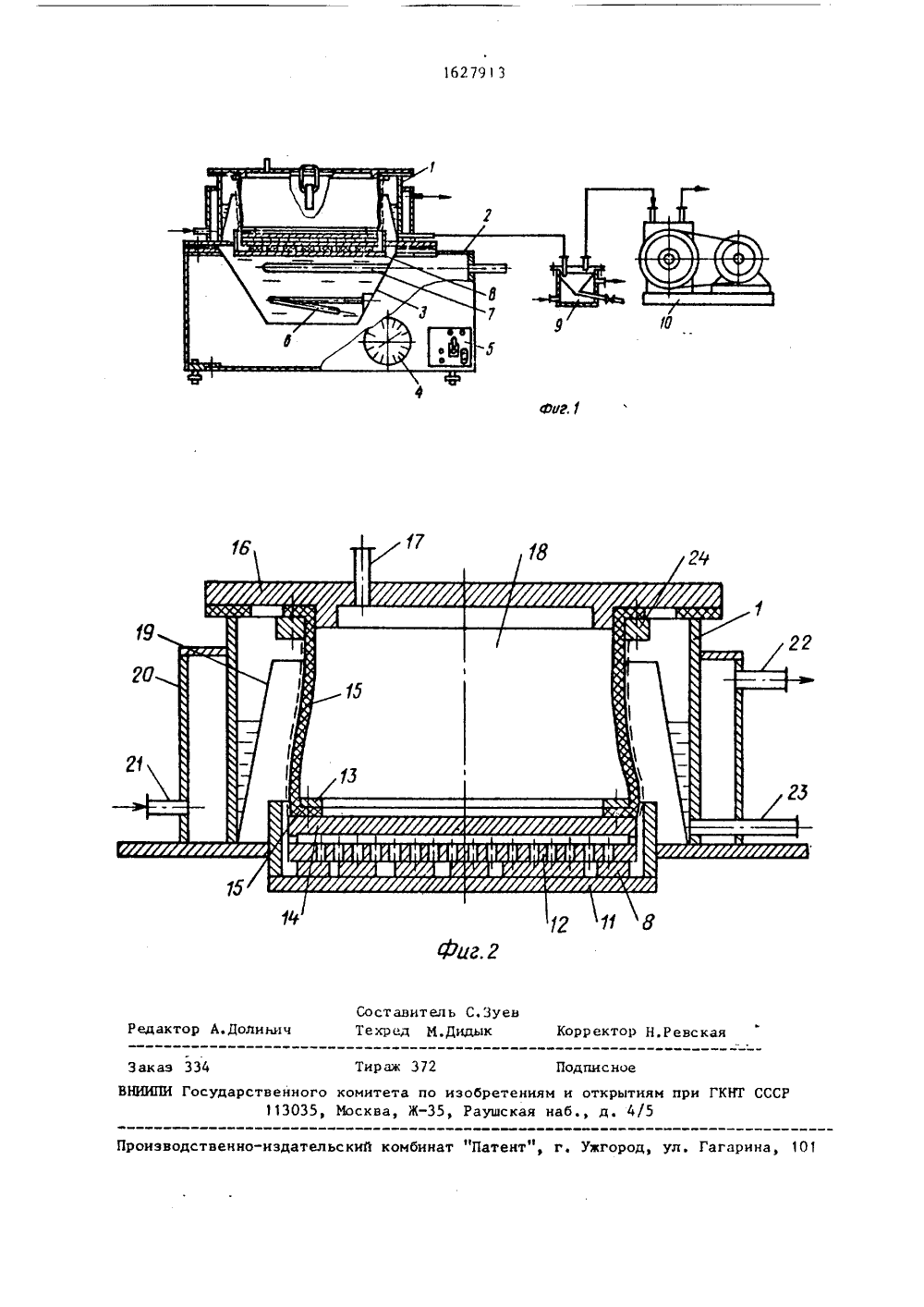

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Я 01627 1 З 151)5 6 О САНИЕ ИЗОБРЕТЕН ЕЛЬСТВ ется интенсификация процесса сушки,увеличение производительности и упрощение обслуживания. Устанонка содержит термостатирующее устройство,установленную н него нижней частьюкамеру сушки с крышкой, соединеннуючерез штуцер с системой вакуумирования, камеру переменного объема, размещенную в камере сушки и состоящую из верхней пластины и днища, связанных между собой гофрированным рукавом, и соединенный с днищем перфориронаниый диск, Крышка камеры сушкисовмещена с верхней пластиной камеры переменного объема, полость которой сообщена с атмосферой. Снаружикорпуса камеры сушки в верхней еечасти установлена рубашка охлаждения, заполняемая хладоагентом, а свнутренней стороны стенки корпуса установлено устройство для отвода конденсата. Штуцер установлен в местесоединения устройства для отвода конденсата с корпусом камеры сушки.2 ил,пи ал ьная камера рмациием сушки фо образцов.Устройство (фиг.) содержит камерусушки, корпус 2, емкость 3 с теплоносителем, вакуумметр 4, регулятор 5 температуры, электронагреватель 6, контактный термометр 7, образцы 8 исследуемого материала, сборник 9 конденсата, вакуумный насос 10. сифи к ацияпроизводиания. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ Сви(56) Авторское свидетельство СССРР 1265537 1 кл. С 01 й 5/04, 984.Автррское свидетельство СССРР 1318843, кл. С 01 М 5/04, 1984.(54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ВЛАГОСОДЕРЖАНИЯ ГУБЧАТЫХ И ВОЛОКНИСТЫХ МАТЕРИАЛОВ(57) Изобретение относится к измерительной технике, а именно к устройствам для определения влагосодержаниягубчатых и волокнистых материалов,например пенорезины,методом досушки, и может найти применение в химической, легкой и других отраслях промышленности. Целью изобретения являИзобретение относится к измерительной технике, а именно к устройствам для определения влагосодержания губчатых и волокнистых материалов, например пенорезины, методом досушки, и может найти применение н химической, легкой и других отраслях проиишленности,Цель изобретения - инте процесса сушки, увеличение тельнос 1 и и упрощение обсл фиг,показ ана принцустройства; на фигс устройством для де,Камера 1 сушки (фиг. 2) содержит тепло подводящую поверхность 11, перфорированный диск 12, верхнюю пластину 13, днище 14, гофрированньй рукав 15, соединяющий крышку 16 с днищел 1 14, штуцер 17, сообщающий камеру переменного объема 18 с атмосферой, устройство 19 для отвода сконденсированной жидкости, охладительную рубашку 0 20 со штуцералы ввода 2 и вывода 22 хладоагента, штуцер 23 для вакуумирования и крепежное кольцо 24.Устройство работает следующим образом. 5Исследуемые образцы 8 взвешивают и помещают в камеру 1 сушки на поверхность 11 теплообмена, которая обогревается теплоносителем, заполняющим емкОсть 3. Температура поверхности теппообмена поддерживается постоянной за счет периодического включения электронагревателя 6 регулятором 5 температуры, получающего сигнал от контактного термометра 7. 25Камеру 1 сушки герметиэируют крышкой 16, соединенной с днищем 14 гофрированным рукавом 15. Давление среды в камере 1 сушки понижают вакуумным насосом 10, а изменение давления регистрируют вакуумметром 1. Через штуцер 23 камера 1 сушки подключается к вакуумной линии, на которой установлен сборник 9 для приема конденсата и предохранения вакуумного насо 35 са 10 от попадания в него жидкости, удаляемой . из образцов 8. При вакуумировании системы высушиваемый материал благодаря наличию устройствадеформации В Виде к амеры пере 40 менного объема вступает в плотньш контакт с греющей поверхностью 11Пары удаляемой жидкости, контактируя с охлаждающей стенкой камеры сушки, конденсируются е Конденсат стекает в устройство 19 для его отвода и че- Ф 13реэ штуцер вакуумироваиия 23 отводится из камерыв сборник 9 конденсата. Требуемое усилие и равномерность деформации обеспечивается соединениел 1 днища 14 с крышкой 16 при помощи гофрированного рукава 5,По истечении заданного промежутка времени вакуумный насос 10 отключается, камерусушки, раэгерметиэируют и открывают крышку 16, выполненную совместно с устройством для деформации. Бысушенные образцы 8 взвешивают и по разности весов сухого и влажного материалов определяют его влагосодержание.Формула иэ обретенияУстановка дляопределения влагоссдержпния губчатых и волокнистых материалов, соЛержагая термостатирующее устройствб,установленную в него нижней частью камеру сушки с крышкой, соединенную через штуцер с системой вакуумирования, камеру переменного объема, разл 1 ещенную в камере сушки и состояшую из верхней пластины и днища, связанных между собой гофрированным рукавом, и соединенный с днищем перфорированный диск, о т л и ч а ю - щ а я с я темчто, с целью интенсификации процесса сушки, увеличения производительности и упрощения обслуживания, крышка камеры сушки совмещена с верхней пЛастиной камеры переменного объема полость которой сообщена с атл 1 осферой, снаружи корпуса камеры сушки в верхней ее части установлена рубашка охлаждения, заполняемая хладоагентом а с внутренней стороны степки корпуса установлено устройство для отвода конденсата, причем штуцер установлен в месте соединения устройства для отвода конденсага с корпусом камеры сушки.
