Формирователь временных интервалов

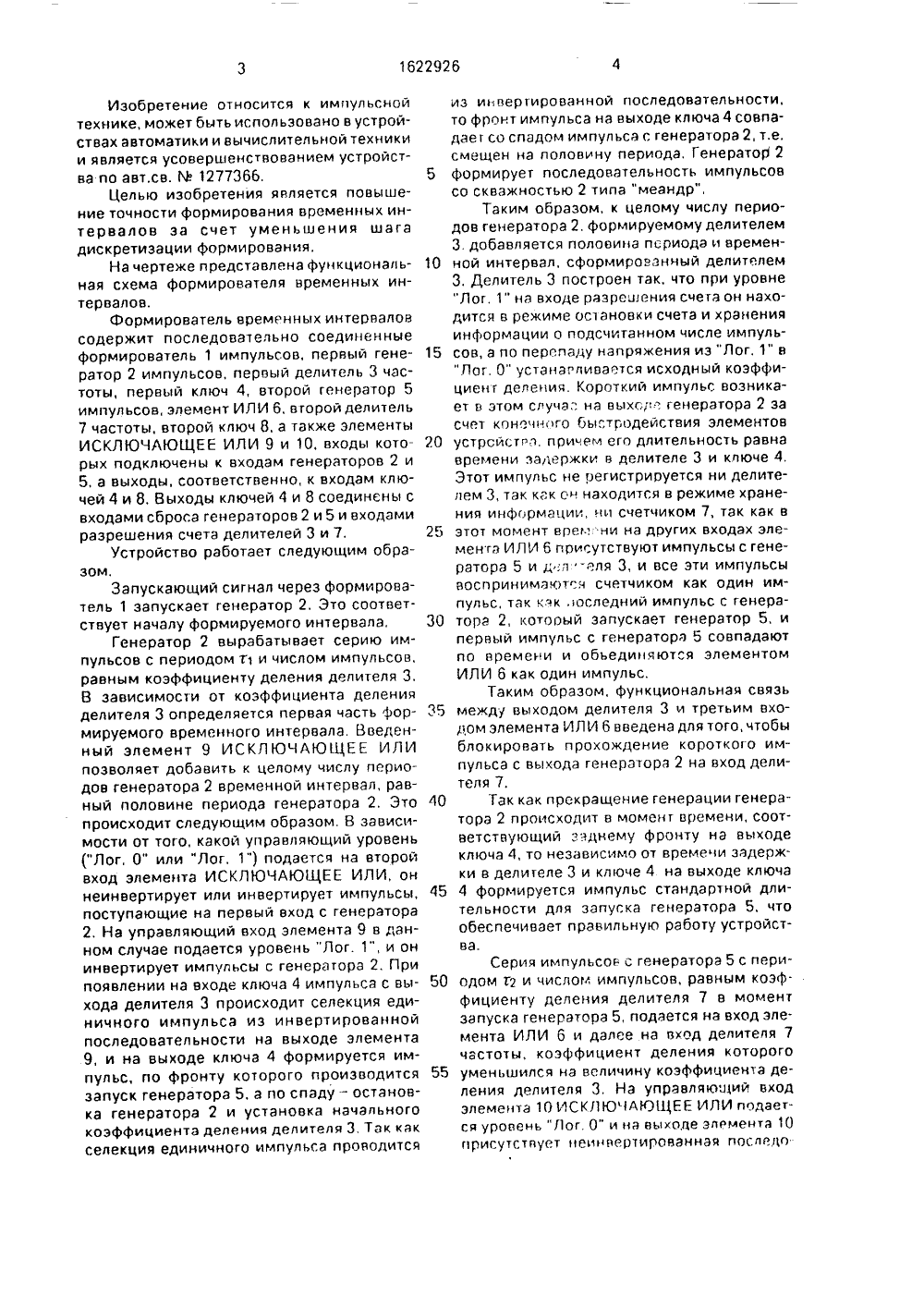

ССЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9) (1 2 6229 03 К 3 64, 5/13 ГОСУДАРСТВЕ ННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР г ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) белорусский государственный университет им. В.И.Ленина(56) Авторское свидетельство СССРЬ 1277366, кл, Н 03 К 5/13, 1986.(54) ФОРМИРОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ(57) Изобретение может быть использованов системах дискретной обработки сигналов,устройствах автоматики и вычислительной техники. Целью изобретения является повышение точности формирования временных интервалов за счет уменьшения шага дискретизации формирования. Формирователь временных интервалов содержит формирователь 1 импульсов, генераторы 2, 5 импульсов, делители 3, 7 частоты, ключи 4, 8, элемент ИЛИ 6, В формирователь временных интервалов введены элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 9, 10. на вторые входы которых подаются управляющие сигналы, 1 ил.Изобретение относится к импульснойтехнике, может быть использовано в устройствах автоматики и вычислительной техникии является усовершенствованием устройства по авт.св. М 1277366,Целью изобретения является повышение точности формирования временных интервалов за счет уменьшения шагадискретизации формирования,На чертеже представлена функциональная схема формирователя временных интервалов.Формирователь временных интерваловсодержит последовательно соединенныеформирователь 1 импульсов, первый генератор 2 импульсов, первый делитель 3 частоты, первый ключ 4, второй генератор 5импульсов, элемент ИЛИ 6, второй делитель7 частоты, второй ключ 8, а также элементыИСКЛЮЧАЮЩЕЕ ИЛИ 9 и 10, входы которых подключены к входам генераторов 2 и5, а выходы, соответственно, к входам ключей 4 и 8. Выходы ключей 4 и 8 соединены свходами сброса генераторов 2 и 5 и входамиразрешения счета делителей 3 и 7,Устройство работает следующим образом,Запускающий сигнал через формирователь 1 запускает генератор 2. Это соответствует началу формируемого интервала,Генератор 2 вырабатывает серию импульсов с периодом т 1 и числом импульсов,равным коэффициенту деления делителя 3,В зависимости от коэффициента деленияделителя 3 определяется первая часть формируемого временного интервала, Введенный элемент 9 ИСКЛЮЧАЮЩЕЕ ИЛИпозволяет добавить к целому числу периодов генератора 2 временной интервал, равный половине периода генератора 2, Этопроисходит следующим образом, В зависимости от того, какой управляющий уровень("Лог, 0" или "Лог, 1") подается на второйвход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, оннеинвертирует или инвертирует импульсы,поступающие на первый вход с генератора2. На управляющий вход элемента 9 в данном случае подается уровень "Лог. 1", и онинвертирует импульсы с генератора 2. Припоявлении на входе ключа 4 импульса с выхода делителя 3 происходит селекция единичного импульса из инвертированнойпоследовательности на выходе элемента9, и на выходе ключа 4 формируется импульс, по фронту которого производитсязапуск генератора 5, а по спаду - остановка генератора 2 и установка начальногокоэффициента деления делителя 3. Так какселекция единичного импульса проводится 5 10 15 20 30 35 40 45 50 55 из инвертированной последовательности, то фронт импульса на выходе ключа 4 совпадае г со спадом импульса с генератора 2, т.е, смещен на половину периода, Генератор 2 формирует последовательность импульсов со скважностью 2 типа "меандр",Таим образом, к целому числу периодов генератора 2, формируемому делителем 3. добавляется половина периода и временной интервал, сформировзнный делителем 3. Делитель 3 построен так, что при уровне "Лог, 1" на входе разрешения счета он находится в режиме ос 1 ановки счета и хранения информации о подсчитанном числе импульсов, а по перепаду напряжения из "Лог. 1" в "Лог. 0" устанавливается исходный коэффициент деления, Короткий импульс возникает в этом случа,", на выходе генератора 2 за счет конечного быстродействия элементов устройства, причем его длительность равна времени задержки в делителе 3 и ключе 4, Этот импульс не регистрируется ни делителем 3, так как се находится в режиме хранения информации, ни счетчиком 7, так как в этот момент вре ни на других входах элемента ИЛИ 6 присутствуют импульсы с генератора 5 и д;л -еля 3, и все эти импульсы воспринимаются счетчиком как один импульс, так кк,1 оследний импульс с генератора 2, котооый запускает генератор 5, и первый импульс с генератора 5 совпадают по времени и обьединяются элементом ИЛИ 6 как один импульс.Таким образом, функциональная связь между выходом делителя 3 и третьим входом элемента ИЛИ 6 введена для того, чтобы блокировать прохождение короткого импульса с выхода генератора 2 на вход делителя 7.Так как прекращение генерации генератора 2 происходит в моменг времени, соответствующий заднему фронту на выходе ключа 4, то независимо от времени задержки в делителе 3 и ключе 4 на выходе ключа 4 формируется импульс стандартной длительности для запуска генератора 5, что обеспечивает правильную работу устройства.Серия импульсоь с генератора 5 с периодом тг и числом импульсов, равным коэффициенту деления делителя 7 в момент запуска генератора 5, подается на вход элемента ИЛИ 6 и далее на вход делителя 7 частоты, коэффициент деления которого уменьшился на величину коэффициента деления делителя 3, На управляющий вход элемента 10 ИСКЛЮЧАЮЩЕЕ ИЛИ подается уровень "Лог. О" и на выходе элемента 10 присутствует неинвертированная поспедп1622926 ции формирования малых временных интервалов (единицы периодов опорных генераторов) равен половине периода опорного генератора, а шаг формирования длинных временных интервалов в данном генераторе Лт/2. Это достигается, если коэффициенты А 1 и А 2 в формуле (1) выбрать равными единице А 1 = А 2 = 1, что соответствует управляющим уровням "Лог. 1" на входах элементов 9 и 10,Таким образом, повышение точности формирования временных интервалов в данном генераторе достигается за счет уменьшения шага дискретизации формирования во всем диапазоне формируемы" интервалов,Составитель В. ЧижовТехред М.Моргентал Корректор С, Шекмар Редактор А, Шандор Заказ 114 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Произнодс;ленво издат льгкии комбинат "Патент", г. Ужгород, ул.Га 1 арина, 101 вательность импульсов генератора 5, и, следовательно, к целому числу периодов генератора 5 не добавляется еще половинапериода,При появлении на входе ключа 8 импульса с выхода делителя 7 происходит селекция импульса из неинвертированнойпоследовательности на выходе элемента 10,и на выходе ключа 8 появляется импульс, пофронту которого заканчивается формирование требуемого временного интервала, а поспаду проводи ся остановка генератора 5 иустановка исходного коэффициента деления делителя 7,Величина сформированного устройством временного интервала равнат 1 т 2Т = п 1 т 1+ (и - п 1) т 2 +А 1 - +А 2 - ,2 2где п 1, и - коэффициенты деления делителейЗи 7; 20т ,т 2 - периоды генераторов 2 и 5;А 1, А 2 - коэффициенты, равные нулюили единице, в зависимости от того, какоиуправляющий уровень находится на входахэлементов ИСКЛЮЧАЮЩЕЕ ИЛИ 9 и 10,Положим т 1 = т 2 + Лт, где Лт - разность периодоа опорных генераторов 2 и 5,тогда(1)Из формулы (1) видно. что минимальныйформируемый временной интервал в данном генераторе равен половине периода 35опорного генератора, т,е. шаг дискретизаФормула изобретения Формирователь временных интервалов по авт,св, М 1277366, о т л и ч а ю щ и й с я тем, что, с целью повышения точности формироваия временных интервалов, в него введены первый и второй элементы ИСКЛЮЧАЮЩЕЕ ИЛИ. первые входы которых соединены соответственно с выходами первого и второго генераторов импульсов, вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ подключены к шинам управляющих сигналов, а выходы соединены с вторыми входами соответственно первого и второго ключей, выходы ключей соединены с входами разрешения счета первого и второго делителей частоты соответственно, а выход первого делителя частоты соединен с третьим входом элемента ИЛИ,
