Устройство для репозиции и фиксации фрагментов трубчатых костей

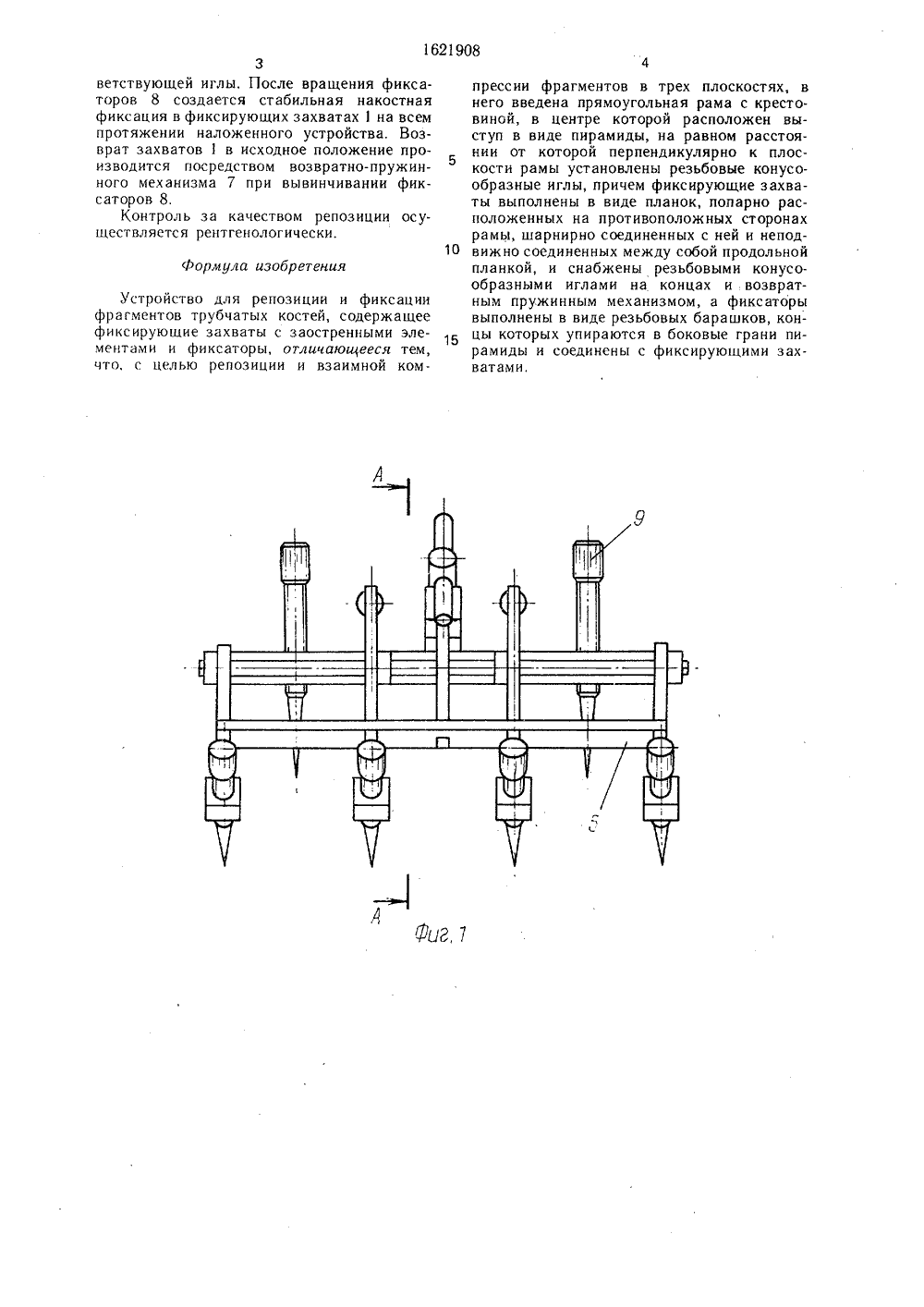

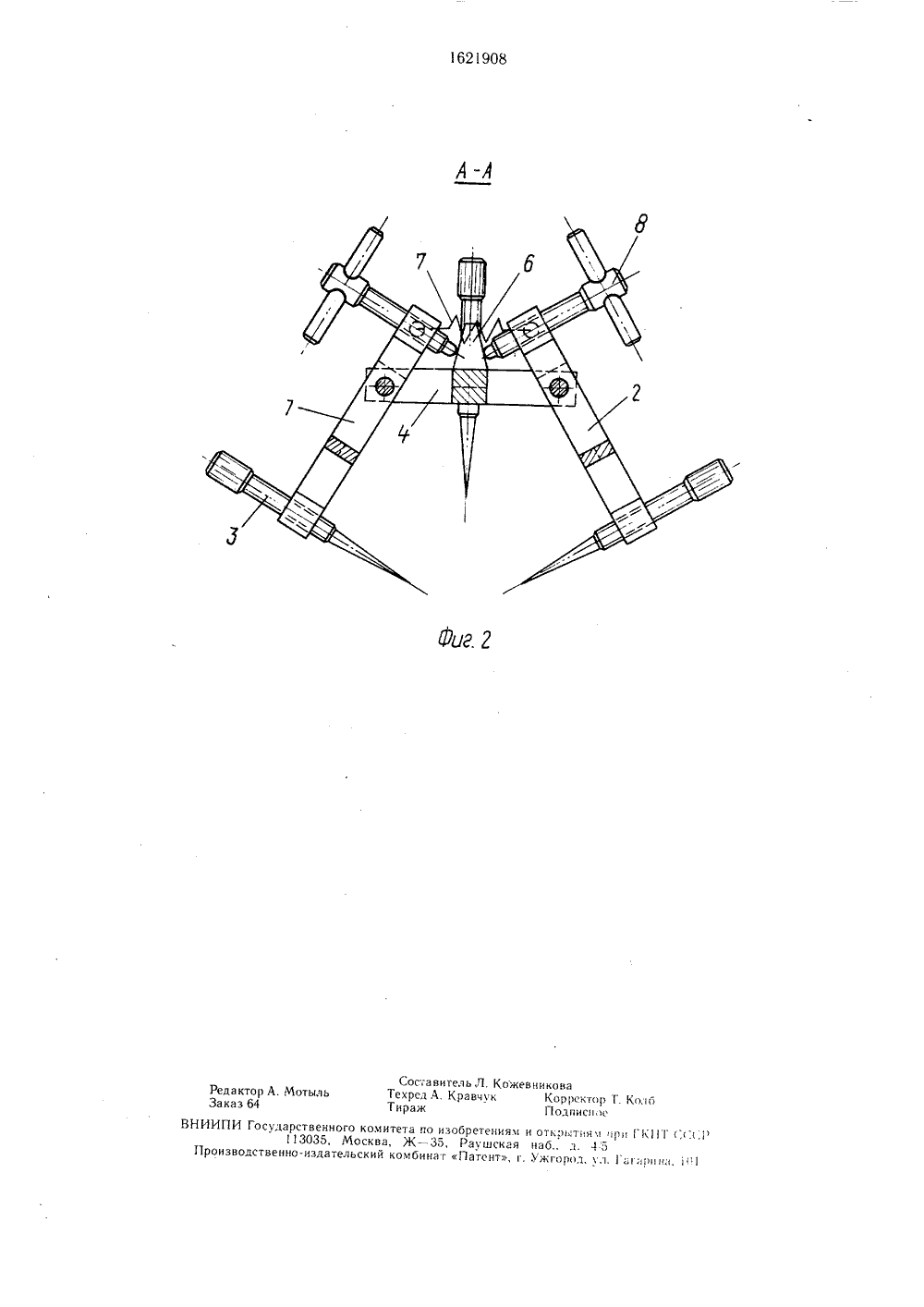

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 61 В 17/6 ПИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ РЕПОЗИЦИИИ ФИКСАЦИИ ФРАГМЕНТОВ ТРУБЧАТЫХ КОСТЕЙ(57) Изобретение относится к травматологии, в частности к устройствам наружнойфиксации переломов, и может быть использовано при всех видах переломов трубчатыхкостей. Цель изобретения - проведение репозиции и взаимной компрессии отломков в Изобретение относится к травматологии, в частности к устройствам наружной фиксации переломов, и может быть применено для репозиции и фиксации при различных видах переломов трубчатых костей и разрывов синдесмоза.Цель изобретения - проведение репозиции и взаимной компрессии фрагменгов в трех плоскостях.На фиг. 1 изображено устройство для репозиции и фиксации фрагментов трубчатых костей, общий вид; на фиг. 2 - разрез А-А на фиг. 1,Устройство содержит фиксирующие захваты 1, выполненные в виде планок 2 с резьбовыми конусообразными иглами 3 на концах, попарно расположенных на противоположных сторонах рамы 4, шарнирно соединенных с ней и неподвижно соединенных между собой продольной планкой 5 и соединенных соснованием пирамиды 6 возвратно-пружинным механизмом 7. В боковые грани пирамиды, расположенной в центЯО 1621908 2трех плоскостях. Устройство содержит прямоугольную раму с крестовино,;, в центре которой расположен выступ в виде пирамиды, на равном расстоянии от которой перпендикулярно к плоскости рамы устанозлены резьбовые конусообразные игл ь. С рамой шарнирно соединены фиксирющие захваты, выполненные в виде планок. попарно расположенных на противоположных сторонах рамы и неподвижчо соединенных между собой продольной планкой. Фиксирующие захваты снабжены резьбовым", конусообразными иглами на концах и возвратным пружным механизмом. С фиксирующими захватами соединены фиксаторы, выполненные в виде резьбовых барашков, концы которых упираются в боковые грани пирамиды. 2 ил. ре рамы с крестовиной, упираются фикса торы 8, выполненные в виде барашков. В крестовине на равном расстоянии от пирамиды расположены резьбовые конусообразные иглы 9.Устройство работает следуюним образом.На скелетном вытяжении под местной анестезией устраняется смещение по длине и производится закрытая ручная репозиция. Концы фиксирующих захватов 1 с резьбовыми конусообразными иглами 3 устанавли. ваются на костные отломки в месте наименьших мышечных массивов попарно параллельно друг другу путем прокалывания кожи. Вращением фиксаторов 8 подбирается угол наклона игл к оси кости, учитывая плоскость перелома. Устранение углового смещения и смещения по ширине достигается последовательным вращением игл 9, 3 и компрессирующих фиксаторов 8. При оскольчатом переломе можно добиться компрессии отдельных отломков регулировкой соот 16219083ветствующей иглы. После вращения фиксаторов 8 создается стабильная накостная фиксация в фиксирующих захватах 1 на всем протяжении наложенного устройства, Возврат захватов 1 в исходное положение производится посредством возвратно-пружинного механизма 7 при вывинчивании фиксаторов 8,Контроль за качеством репозиции осуществляется рентгенологически.формула изобретенияУстройство для репозиции и фиксации фрагментов трубчатых костей, содержащее фиксирующие захваты с заостренными элементами и фиксаторы, отличающееся тем, что, с целью репозиции и взаимной компрессии фрагментов в трех плоскостях, в него введена прямоугольная рама с крестовиной, в центре которой расположен выступ в виде пирамиды, на равном расстоянии от которой перпендикулярно к плоскости рамы установлены резьбовые конусообразные иглы, причем фиксирующие захваты выполнены в виде планок, попарно расположенных на противоположных сторонах рамы, шарнирно соединенных с ней и непод вижно соединенных между собой продольнойпланкой, и снабжены резьбовыми конусообразными иглами на концах и возвратным пружинным механизмом, а фиксаторы выполнены в виде резьбовых барашков, концы которых упираются в боковые грани пирамиды и соединены с фиксирующими захватами.1621908 ВНИИПИ Государственного комитета по изобретениям и открытиям при (К (Т ССС3035, Москва, Ж - 35, Раушская наб., д. 4 5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагирипа, "Реда кто р А. Мотыл ьЗаказ 64 Сост авитель Л. КожевниковаТехред А. Кравчук Корректор Т. Колб Тираж Подписи к
