Устройство для определения напряжения мешающего влияния тяговой сети на проводную линию связи

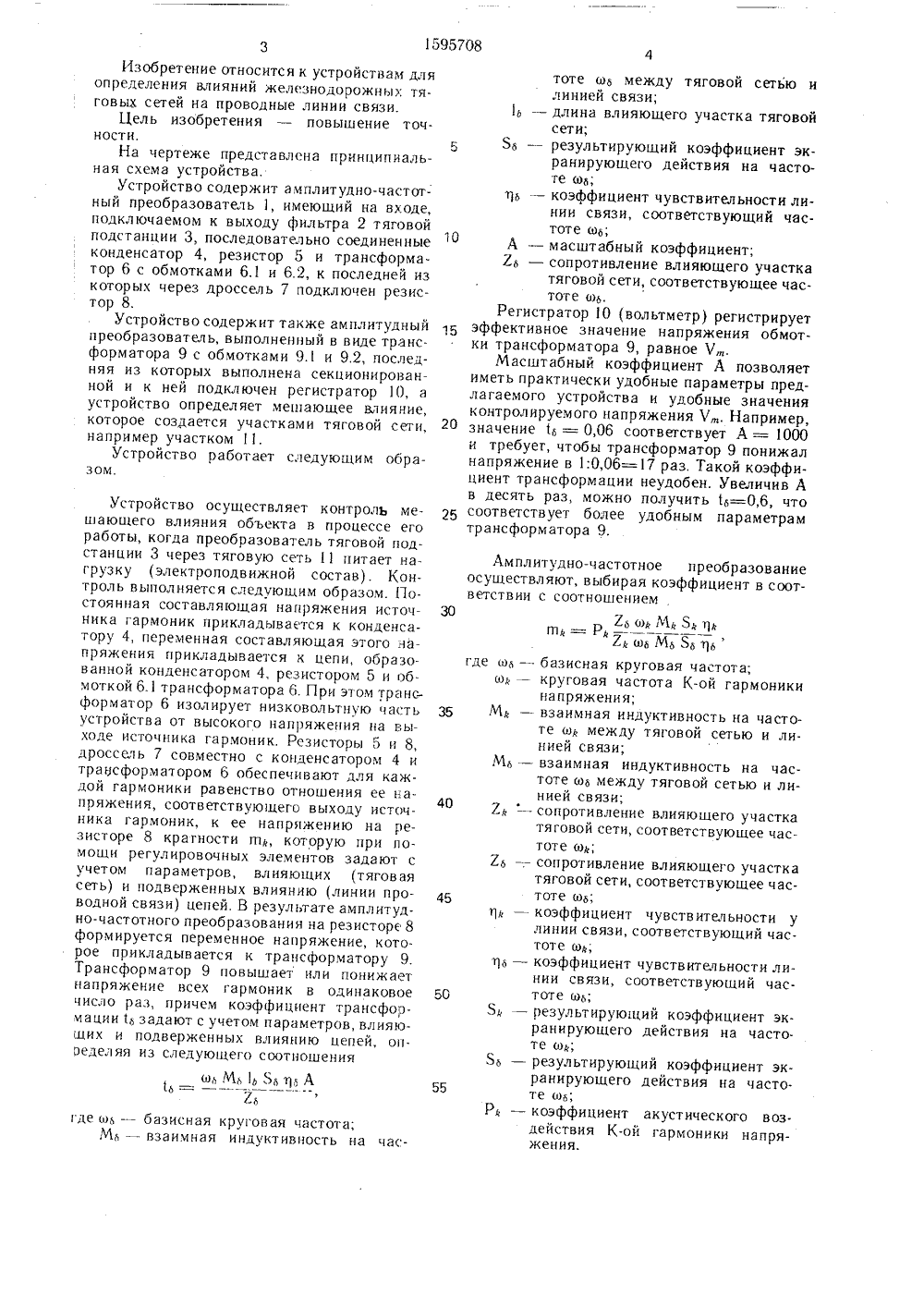

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 708 А 1 51 0 М 1/06,В 15 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЕТЕЛЬСТВ АВТОРСКОМ 2(54) УСТРОЙСТВО ДЛЯ ОНАПРЯЖЕНИЯ М 1,ШАЮНИЯ ТЯГОВОЙ СЕТИ НАЛИНИЮ СВЯЗИ(57) Изобретение относитсядля определения влияний желтяговых сетей на проводныЦель изобретения - повышВ устройстве имеется амплитзователь, выполненный в видера 9 с применяемым коэффиформапии 1 б. 1 ил. ПРЕДЕЛЕНИЯ ШЕГО ВЛИЯ- ПРОВОДНУЮ Ъ(71) Уральское отделение Всесоюзного научно-исследовательского института железнодорожного транспорта(56) Трейвас М. Д. Высшие гармоническиевыпрямленного напряжения и их снижениена тяговых подстанциях постоянного токаМ.: Транспорт, 1964, с. 86 - 87. к устроиствам езнодорож ныхлинии связи, ение точности. дный преобра- трансформатоиентом транс 1595708Изобретение относится к устройствам для определения влияний железнодорожных тяговых сетей на проводные линии связи.Цель изобретения - повышение точности.На чертеже представлена принципиальная схема устройства,Устройство содержит амплитудно-частотный преобразователь 1, имеющий на входе, подключаемом к выходу фильтра 2 тяговой подстанции 3, последовательно соединенные конденсатор 4, резистор 5 и трансформатор 6 с обмотками 6.1 и 6.2, к последней из которых через дроссель 7 подключен резистор 8.Устройство содержит также амплитудный преобразователь, выполненный в виде трансформатора 9 с обмотками 9.1 и 9,2, последняя из которых выполнена секционированной и к ней подключен регистратор 10, а устройство определяет мешающее влияние, которое создается участками тяговой сети, например участком 11.Устройство работает следующим образом,Устройство осуществляет контроль мешающего влияния объекта в процессе его работы, когда преобразователь тяговой подстанции 3 через тяговую сеть 11 питает нагрузку (электроподвижной состав). Контроль выполняется следующим образом. Постоянная составляющая напряжения источника гармоник прикладывается к конденсатору 4, переменная составляющая этого напряжения прикладывается к цепи, образованной конденсатором 4, резистором 5 и обмоткой 6.1 трансформатора 6. При этом трансформатор 6 изолирует низковольтную часть устройства от высокого напряжения па выходе источника гармоник. Резисторы 5 и 8, дроссель 7 совместно с конденсатором 4 и трансформатором 6 обеспечивают для каждой гармоники равенство отношения ее напряжения, соответствующего выходу источника гармоник, к ее напряжению на резисторе 8 крагности гп, которую при помощи регулировочных элементов задают с учетом параметров, влияющих (тяговая сеть) и подверженных влиянию (линии проводной связи) цепей. В результате амплитудно-частотного преобразования на резисторе 8 формируется переменное напряжение, которое прикладывается к трансформатору 9. Трансформатор 9 повышает или понижает напряжение всех гармоник в одинаковое число раз, причем коэффициент трансформации б задают с учетом параметров, влияющих и подверженных влиянию цепей, оппеделяя из следующего ссютношенияиб Мб 1 ь ъб тб Аб-бгде ьб - базисная круговая частота; Мб - взаимная индуктивность на частоте ьб между тяговой сетью ичиниеи связи,1 б - длина влияющего участка тяговойсети;Яб - результирующий коэффициент экранирующего действия на частоте вб,тб - коэффициент чувствительности линии связи, соответствующий частоте вб,А - масштабный коэффициент;Хб - сопротивление влияющего участкатяговой сети, соответствующее частоте ьб,Регистратор 10 (вольтметр) регистрируетэффективное значение напряжения обмотки трансформатора 9, равное ЧМасштабный коэффициент А позволяетиметь практически удобные параметры предлагаемого устройства и удобные значенияконтролируемого напряжения Ч, Например,20 значение б = 0,06 соответствует А = 1000и требует, чтобы трансформатор 9 понижалнапряжение в 1:0,06=17 раз, Такой коэффициент трансформации неудобен. Увеличив Ав десять раз, можно получить б=0,6, что25 соответствует более удобным параметрамтрансформатора 9. Амплитудно-частотное преобразованиеосуществляют, выбирая коэффициент в соответствии с соотношением30Хб ь М Я тгп =1 ------2 аб Мб Яб тбгде аб - базисная круговая частота;а - круговая частота К-ой гармоникинапряжения;З 5 М - взаимная индуктивность на частоте ю между тяговой сетью и линией связи;Мб - взаимная индуктивность на частоте вб между тяговой сетью и ли 40нией связи;Х- сопротивление влияющего участкатяговой сети, соответствующее частоте в,Хб - , сопротивление влияющего участкатяговой сети, соответствующее час 45 тоте иб,т - коэффициент чувствительности улинии связи, соответствующий частоте в,тб - коэффициент чувствительности линии связи, соответствующий час 50 тоте вб,Я - результирующий коэффициент экранирующего действия на часто.те ю;Яб - результирующий коэффициент экранирующего действия на часто 55те вб,Р - коэффициент акустического воздействия К-ой гармоники напряжения.1 И 5708 Формула изобретения ваМа 1 ь са ЧаА1 б = где азу МаА Хз Составитель Э. КондратенкоРедактор М. Товтин Техред А. Кравчук Корректор О. КравцоваЗаказ 2879 Тираж 343 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, О Устройство для определения напряжения мешающеговлияния тяговой сети на проводную линию связи, содержащее амплитудно-частотный преобразователь, имеющий на входе, подключаемом к выходу фильтра тяговой подстанции, последовательно соединенные конденсатор, один из резисторов и одну обмотку трансформатора, к другой обмотке которого через дроссель параллельно подключен другой резистор, которым образован выход амплитудно-частотного преобразователя, связанный с регистратором, отличающееся тем, что, с целью повышения точности, оно снабжено включенныммежду выходом амплитудно-частотного преобразователя и регистратором амплитудным преобразователем, выполненным в виде трансформатора с изменяемым коэффициентом трансформации 1 а, который выбран пз условия- базисная круговая частота;- взаимная индуктивность на частоте оза между тяговой сетью и линией связи;- длина влияющего участка тяговой сети;- результирующий коэффициент экранирующего действия;- коэффициент чувствительности линии связи, соответствующий частоте ва,- масштабный коэффициент;- сопротивление влияющего участка тяговой сети, соответствующее частоте.
