Керногазонаборный снаряд

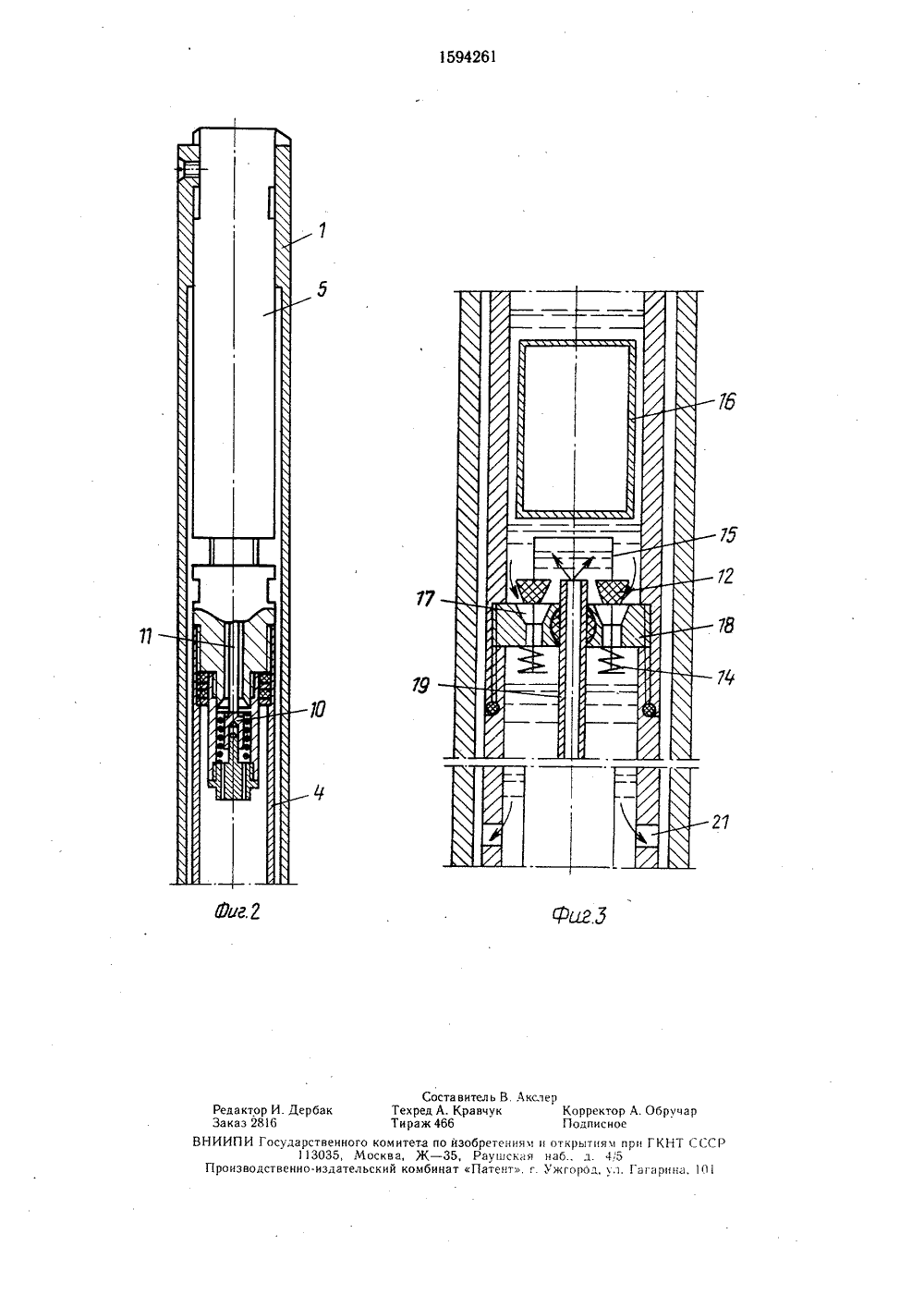

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 9) (11 1)5 Е 21 В 25 08 ИСАНИЕ ИЗОБРЕТЕНИ СВИДЕТЕЛЬСТВУ А ВТОРСК а ССР77,езных искоМ.; Недра СНАРЯД горному деия с отбоние качестСнаряд соающим инеплена про- компановка СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМРИ ГКНТ СССР(56) Авторское свидетельство С642466, кл. Е 21 В 25/08, 19Атякин А. К. Опробование полпаемых при бурении скважин. -1968, с. 228 - 230, рис. 74.(57) Изобретение относится клу и предназначено для буренром керна. Цель - повышева пробы керна и газа.держит корпус с породоразрушструментом 2. В корпусе закрдольно-подвижным соединением из керноприемника 3 с верхним клапаном б, газосборника 4 с каналом 9. Последний имеет выход в полости газосборника и ссюбщает ее с керноприемником 3. Клапан 6 кинематически связан штангой 7 с нижним клапаном 8 в канале 9. Для сообщения газо- сборника 4 с внешним пространством снаряд имеет дренажный узел, выполненный в виде нормально закрытых пружинами 14 клапанов 12 и 13 с общим поплавковым приводом открытия, седла которых расположены ниже выхода канала 9. Под воздействием веса поплавка поплавкового привода, энергии пружин 14 и давления газа клапаны 12 и 13 закрываются, чем достигается герметизация газосборника 4. При отрыве от забоя корпус смещается вниз относительно компановки, вызывая ссютветствующее перемещение штанг и закрывая клапаны 6 и 8. 3 ил,зИзобретение относится к горному делу, а именно к техническим средствам для бурения с отбором керна.Целью изобретения является повышение качества пробы керна и газа.На фиг. 1 показана нижняя часть снаряда, разрез; на фиг. 2 - верхняя часть снаряда, разрез; на фиг, 3 - дренажный узел в открытом положении.Керногазонаборный снаряд содержит корпус 1 с породоразрушающим инструментом 2 10 и закрепленную в корпусе 1 продольно- подвижным соединением компановку из керноприемника 3, газосборника 4 и дренажного узла, сообщающего газосборник 4 с , внешним пространством. 15Продольно-подвижное соединение образовано опорным узлом 5, имеющим шлицы для передачи момента силы от бурильных труб на корпус 1. Керноприемник 3 имеет верхний клапан 6, кинематически связанный штангой 7 с нижним клапа ном 8 газосборника 4.Клапан 8 установлен в канале 9, который имеет выход в полость газосборника 4 и сообщает ее с керноприемником 3, В газосборнике 4 в верхней части установлен верхний клапан 10, кинематически связанный штангой 1 с опорным узлом 5.Дренажный узел образован двумя нормально закрытыми клапанами 12 и 13 с закрывающими пружинами 14 и с общим по- З 0 плавков ым приводом открытия, включащим П-образную тягу 15 и поплавок 16, при этом седла 17 в плите 18 расположены ниже выхода канала 9 из трубки 19. Для прохода жидкости из газосборника 4 во внешнее поостранство в соединительном ниппеле 20 предусмотрены каналы 21. Керногазонаборный снаряд работает следующим образом,Во время спуска в скважину все клапаны открыты и промывочная жидкость про О ходит внутри газосборника и керноприемника, заполняя их и вытесняя воздух через верхний клапан во внешнее пространство. В процессе бурения, когда верхний клапан 10 газосборника 4 закрыт, вьщеляю. щийся из керна газ скапливается в сводовой части газосборника. Поплавок 16 содержит внутри воздух и находится в по- топленном состоянии. За счет сиды Архимеда он стремится вверх, открывая тягой 15 клапаны 12 и 13 и сжав пружины 14. По мере заполнения керноприемника керном промывочная жидкость из него поднимается вверх через открытые верхний клапан 6 керноприемника и нижний клапан 8 газоприемника 4, а далее через трубку 19 в газо- сборник. Такой же путь проходит выделяющийся из керна газ в процессе бурения и подъема снаряда, вытесняя из газосборника промывочную жидкость через клапаны 12 и 13 и каналы 21 ниппеля 22 во внешнее пространство. В момент, когда давление газа в газосборнике приближается к гидро- статическому давлению промывочной жидкоети в скважине, уровень жидкости в газо- сборнике опускается ниже поплавка 16. Под воздействием веса поплавка энергии сжатых пружин 14 и давления газа клапаны 12 и 13 дренажного узла закрываются, чем достигается герметизация газо- сборника. При отрыве от забоя корпус 1 смещается вниз относительно компановки, вызывая соответствующее перемещение штанг 7 и 11 и закрывая клапаны 6, 8 и 10,Формула изобретенияКерногазонаборный снаряд, содержащий корпус с породоразрушающим инструментом и закрепленную в корпусе продольно-подвижным соединением компановку иэ керноприемника с верхним клапаном, газосборника с каналом, имеющим выход в полости газосборника и ссюбщающим ее с керноприемником, с нижним клапаном в канале и дренажного узла для сообщения газосоорника с внешним пространством, отличаюи 1 ийся тем, что, с целью повышения качества пробы керна и газа, дренажный узел выполнен в виде двух нормально закрытых пружинами клапанов с общим поплавковым приводом открытия, седла которых расположены ниже выхода канала.1594261 айаг.г А. Обручар НТ СССР агарина, 1 О Редактор И. ДербакЗаказ 2816 НИИПИ Государственного ко 113035, Мос Производственно-издательскСоставитель В. Акслер ехред А. Кравчук Коррек краж 466 Подпис итета по изобретениям и открытиям пра, Ж - 35, Раушская наб., д 415комбинат Патент. г. Ужгород, 1 л. Г
