Устройство для реконструкции бедра конструкции а. ф. горбулина и а. в. степуры

Номер патента: 1593643

Авторы: Горбулин, Степура, Ходжаев, Шлычков

ZIP архив

Текст

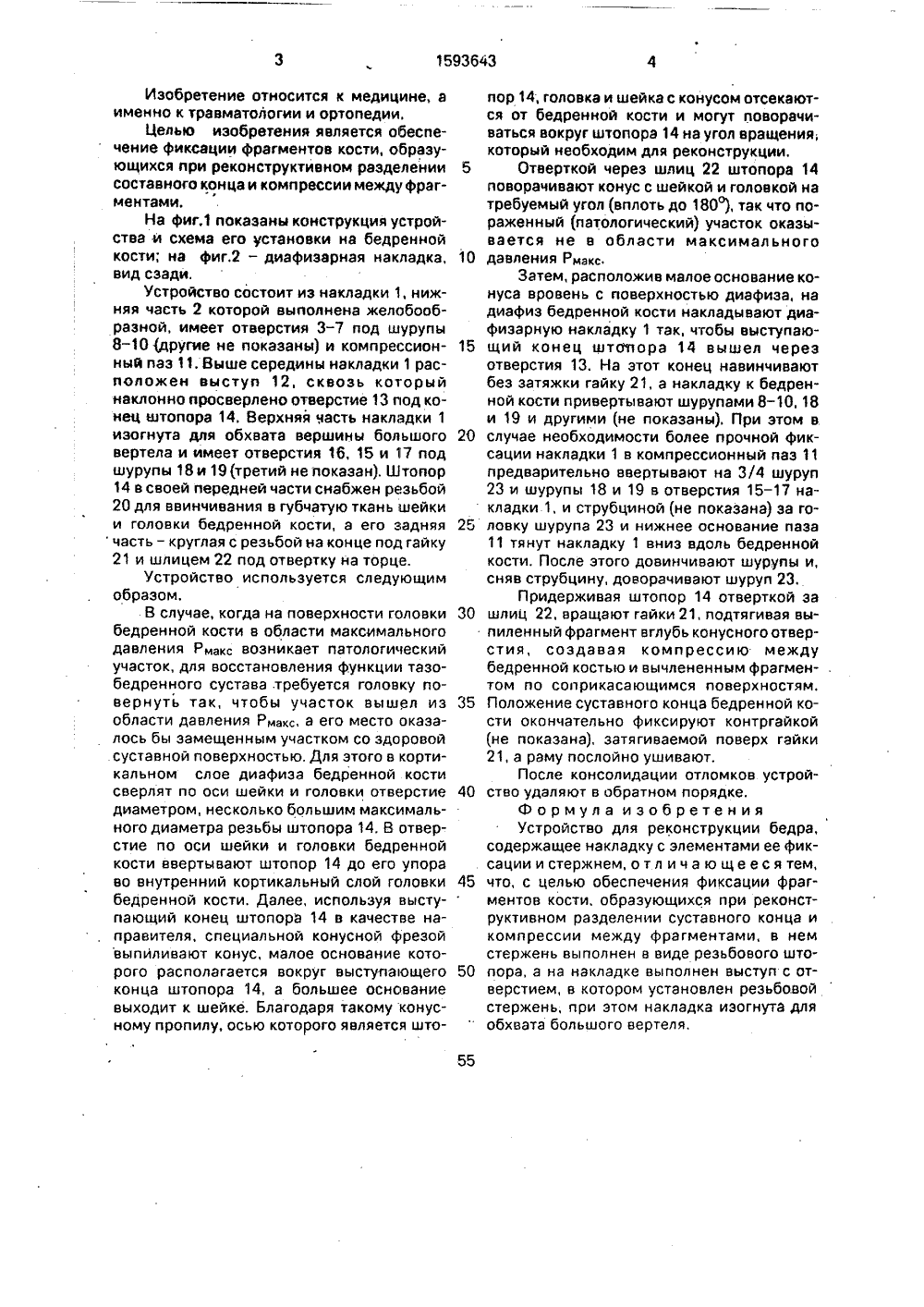

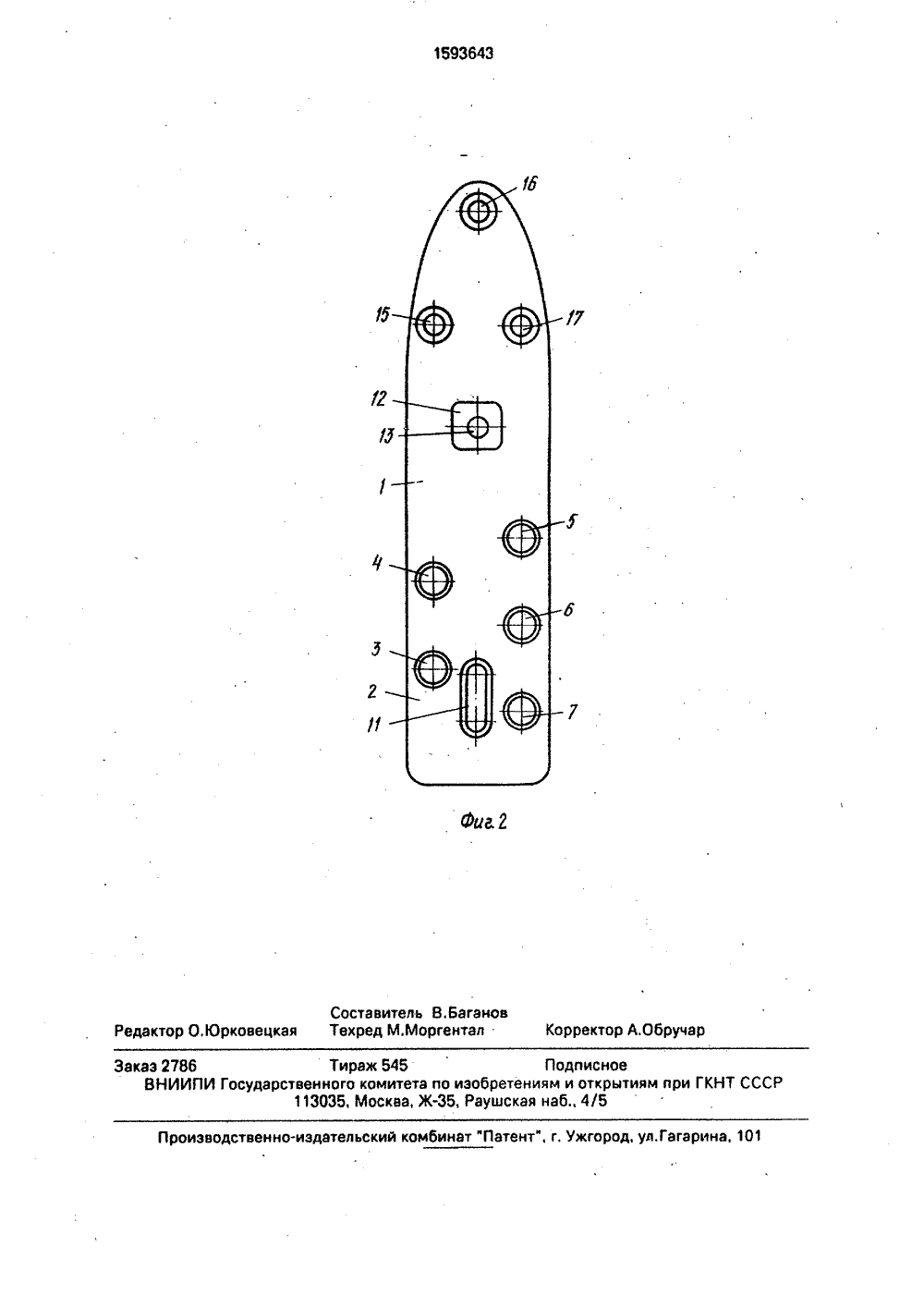

)5 А 61 В 17/56 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИ ЬСТ(56) Юмашев Г.С. Травматология и ортопедия, - М Медицина, 1983. 4) УСТРОЙСТВО ДЛЯ РЕКОНСТРУКЦИИ ЕДРА КОНСТРУКЦИИ А.Ф.ГОРБУЛИНА И, А,В.СТЕПУРЫ(57) Изобретение относится к медицине, а именно к травматологии и ортопедии. Цель изобретения - обеспечение фиксации фрагментов кости, образующихся реконструктивным разделением суставного конца бедра и при компрессии между фрагментами. Устройство состоит из накладки 1,нижняя часть которои выполнена желобообразной и содержит отверстия под шурупы 8-10. На накладке находится выступ с отверстием под конец стержня-штопора 14. Стержень-штопор 14 снабжен резьбой 20 для ввертывания в кость и резьбой под гайку 21. В кортикальном слое бедренной кости сверлят отверстие по оси шейки и головки под стержень-штопор 14, который ввертывают до упора в кортикальный слой головки. Вырезают фрезой в кости конус, который вместе с шейкой и головкой поворачивается на требуемый угол, необходимый для реконструкции бедренной кости. Накладывают накладку 1 и крепят ее к диафизу бедра шурупами 8, 9, 10, 18 и 19, а также гайкой 21, навертываемой на конец стержня-штопора 14. После консолидации отломков устройство удаляют в обратном порядке, 2 ил.3 1593643 5 10 15 20 30 40 45 50 55 Изобретение относится к медицине, а именно к травматологии и ортопедии.Целью изобретения является обеспечение фиксации фрагментов кости, образующихся при реконструктивном разделении составного конца и компрессии между фрагментами.На фиг,1 показаны конструкция устройства и схема его установки на бедренной кости; на фиг.2 - диафиэарная накладка, вид сзади.Устройство состоит из накладки 1, нижняя часть 2 которой выполнена желобообразной, имеет отверстия 3-7 под шурупы 8-10(другие не показаны) и компрессионный паз 11, Выше середины накладки 1 расположен выступ 12, сквозь который наклонно просверлено отверстие 13 под конец штопора 14. Верхняя часть накладки 1 изогнута для обхвата вершины большого вертела и имеет отверстия 16, 15 и 17 под шурупы 18 и 19(третий непоказан). Штопор 14 в своей передней части снабжен резьбой 20 для ввинчивания в губчатую ткань шейки и головки бедренной кости, а его задняячасть - круглая с резьбой на конце под гайку 21 и шлицем 22 под отвертку на торце.Устройство используется следующим образом.В случае, когда на поверхности головки бедренной кости в области максимального давления Рмакс возникает патологический участок, для восстановления функции тазобедренного сустава .требуется головку повернуть так, чтобы участок вышел из области давления Рмакс, а его место оказалось бы замещенным участком со здоровой суставной поверхностью. Для этого в кортикальном слое диафиза бедренной кости сверлят по оси шейки и головки отверстие диаметром, несколько большим максимального диаметра резьбы штопора 14. В отверстие по оси шейки и головки бедренной кости ввертывают штопор 14 до его упора во внутренний кортикальный слой головки бедренной кости. Далее, используя выступающий конец штопора 14 в качестве направителя, специальной конусной фрезой выпиливают конус, малое основание которого располагается вокруг выступающего конца штопора 14, а большее основание выходит к шейке. Благодаря такому конус- ному пропилу, осью которого является штопор 14, головка и шейка с конусом отсекаются от бедренной кости и могут поворачиваться вокруг штопора 14 на угол вращения, который необходим для реконструкции.Отверткой через шлиц 22 штопора 14 поворачивают конус с шейкой и головкой на требуемый угол (вплоть до 180), так что пораженный (патологический) участок оказывается не в области максимального давления Рмакс. Затем, расположив малое основание конуса вровень с поверхностью диафиза, на диафиз бедренной кости накладывают диафизарную накладку 1 так, чтобы выступающий конец штопора 14 вышел через отверстия 13, На этот конец навинчивают без затяжки гайку 21, а накладку к бедренной кости привертывают шурупами 8 - 10, 18 и 19 и другими (не показаны). При этом в случае необходимости более прочной фиксации накладки 1 в компрессионный паэ 11 предварительно ввертывают на 3/4 шуруп 23 и шурупы 18 и 19 в отверстия 15 - 17 накларки 1, и струбциной (не показана) эа головку шурупа 23 и нижнее основание паза 11 тянут накладку 1 вниз вдоль бедреннойкости. После этого довинчивают шурупы и,сняв струбцину, доворачивают шуруп 23. Придерживая штопор 14 отверткой за шлиц 22, вращают гайки 21, подтягивая выпиленный фрагмент вглубь конусного отверстия, создавая компрессию между бедренной костью и вычлененным фрагментом по соприкасающимся поверхностям. Положение суставного конца бедренной кости окончательно фиксируют контргайкой(не показана), затягиваемой поверх гайки 21, а раму послойно ушивают.После консолидации отломков устройство удаляют в обратном порядке.Формула изобретения Устройство для реконструкции бедра, содержащее накладку с элементами ее фиксации и стержнем, о т л и ч а ю щ е е с я тем, что, с целью обеспечения фиксации фрагментов кости, образующихся при реконструктивном разделении суставного конца и компрессии между фрагментами, в нем стержень выполнен в виде резьбового штопора, а на накладке выполнен выступ с отверстием, в котором установлен реэьбовой стержень, при этом накладка изогнута для обхвата большого вертеля,1593643 17 Фиа Составитель В,БагановТехред М.Моргентал Корректор А.Обручар Редактор О. Юрковец оиэводственно-иэдательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101 акаэ 2786 Тираж 545 Подписное ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5

Смотреть

Заявка

4370052, 28.01.1988

Р. Р. Ходжаев, А. Ф. Горбулин, А. В. Степура и А. П. Шлычков

ХОДЖАЕВ РАХМОНБЕРДИ РАХИМОВИЧ, ГОРБУЛИН АЛЕКСАНДР ФЕДОРОВИЧ, СТЕПУРА АЛЕКСАНДР ВСЕВОЛОДОВИЧ, ШЛЫЧКОВ АЛЕКСАНДР ПЕТРОВИЧ

МПК / Метки

МПК: A61B 17/56

Метки: бедра, горбулина, конструкции, реконструкции, степуры

Опубликовано: 23.09.1990
