Уплотнение манжетного типа

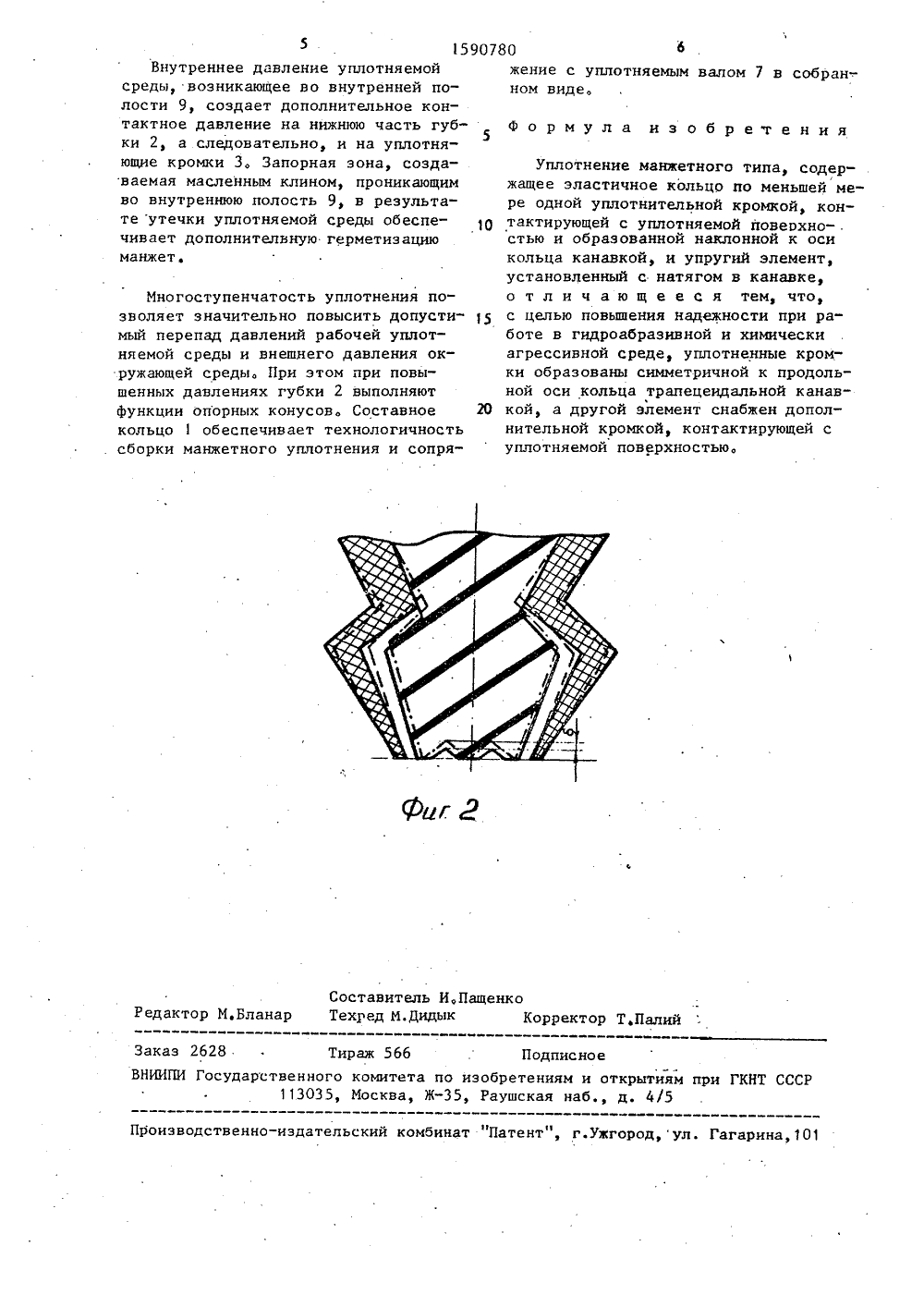

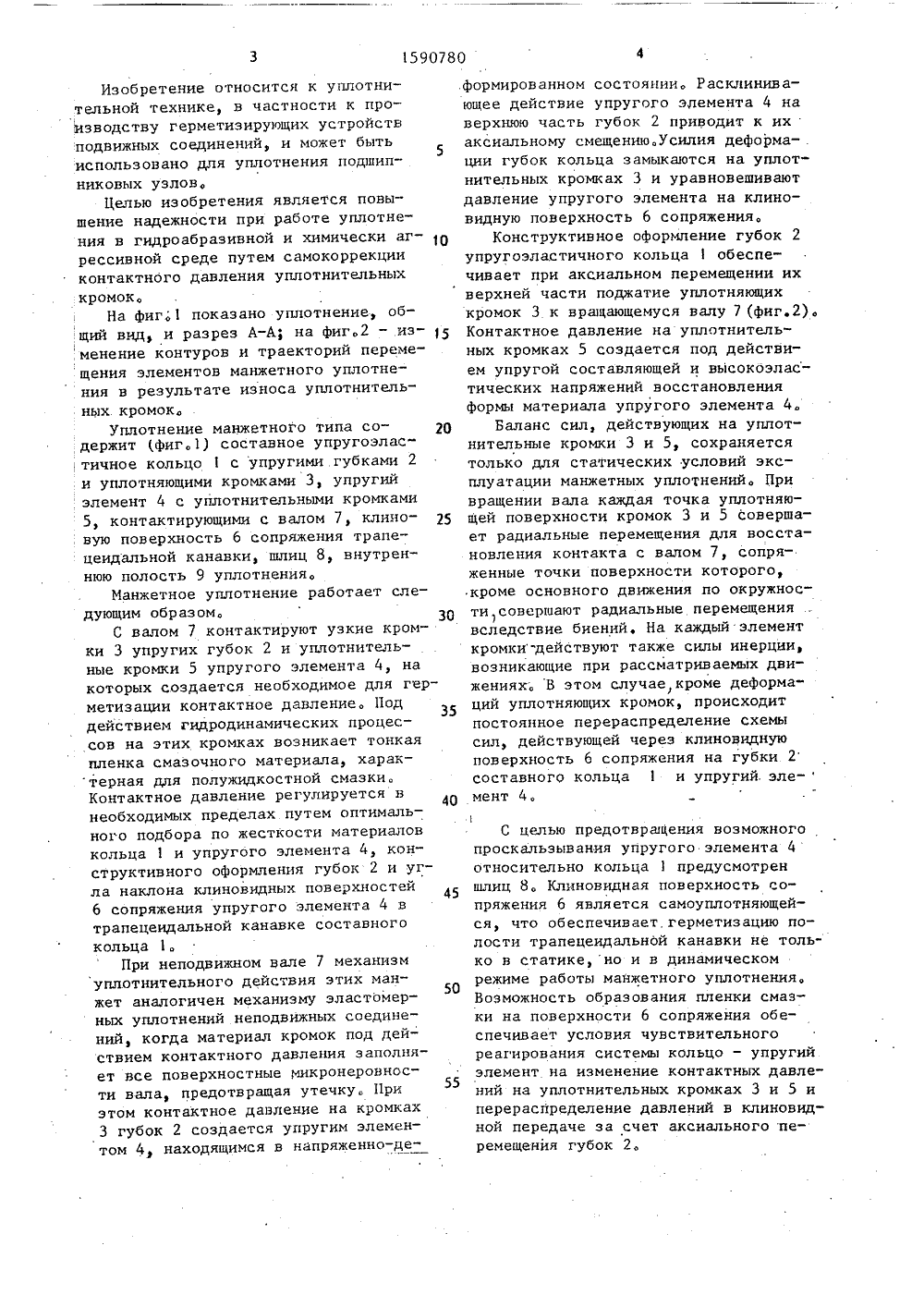

С целью предотврацения возможногопроскальзывания упругого элемента 4относительно кольца 1 предусмотрен 45 шлиц 8. Клиновидная поверхность сопряжения 6 является самоуплотняющейся, что обеспечивает герметизацию полости трапецеидальной канавки не только в статике, но и в динамическом 50режиме работы манжетного уплотнения,Возможность образования пленки смазки на поверхности 6 сопряжения обеспечивает условия чувствительногореагирования системы кольцо - упругийэлемент на изменение контактных давлений на уплотнительных кромках 3 и 5 и 55перераспределение давлений в клиновидной передаче за счет аксиального перемещения губок 2. Изобретение относится к уплотнительной технике, в частности к производству герметизирующих устройствподвижных соединений, и может бытьиспользовано для уплотнения подшипниковых узлов,Целью изобретения является повышение надежности при работе уплотнения в гидроабразивной и химически агрессивной среде путем самокоррекцииконтактного давления уплотнительныхкромок,На фиг,1 показано уплотнение, общий вид и разрез А-А; на фиг.2 - изменение контуров и траекторий перемещения элементов манжетного уплотнения в результате износа уплотнитель"ных кромок,Уплотнение манжетного типа содержит 1,фиг.1) составное упругоэлас"тичное кольцо 1 с упругими. губками 2и уплотняющими кромками 3, упругийэлемент 4 с уплотнитепьными кромками5, контактирующими с валом 7, клиновую поверхность 6 сопряжения трапецеидальной канавки, шлиц 8, внутреннюю полость 9 уплотнения,Манжетное уплотнение работает следующим образом.30С валом 7 контактируют узкие кромки 3 упругих губок 2 и уплотнительные кромки 5 упругого элемента 4, накоторых создается необходимое для герметизации контактное давление. Поддействием гидродинамических процессов на этих кромках возникает тонкаяпленка смазочного материала, характерная для полужидкостной смазки.Контактное давление регулируется в 40необходимых пределах путем оптимального подбора по жесткости материаловкольца 1 и упругого элемента 4, конструктивного оформления губок 2 и угла наклона клиновидных поверхностей6 сопряжения упругого элемента 4 втрапецеидальной канавке составногокольца 1.При неподвижном вале 7 механизмуплотнительного действия этих манжет аналогичен механизму эластомерных уплотнений неподвижных соединений, когда материал кромок под действием контактного давления заполняет все поверхностные микронеровности вала, предотвращая утечку. Приэтом контактное давление на кромках3 губок 2 создается упругим элементом 4 находящимся в напряженно-де- э формированном состоянии. Расклинивающее действие упругого элемента 4 на верхнюю часть губок 2 приводит к их аксиальному смещению. Усилия деформа- . ции губок кольца замыкаются на уплотнительных кромках 3 и уравновешивают давление упругого элемента на клиновидную поверхность 6 сопряжения,Конструктивное оформление губок 2 упругоэластичного кольца 1 обеспечивает при аксиальном перемещении их верхней части поджатие уплотняющих кромок 3 к вращающемуся валу 7 (фиг.2). Контактное давление на уплотнительных кромках 5 создается под действием упругой составляющей и высокоэлас- тических напряжений восстановления формы материала упругого элемента 4.Баланс сил, действующих на уплотнительные кромки 3 и 5, сохраняется только для статических условий эксплуатации манжетных уплотнений. При вращении вала каждая точка уплотняющей поверхности кромок 3 и 5 совершает радиальные перемещения для восстановления контакта с валом 7, сопряженные точки поверхности которого, кроме основного движения по окружности совершают радиальные перемещения вследствие биений, На каждый элемент кромки"действуют также силы инерции, возникающие при рассматриваемых движениях, В этом случае, кроме деформаций уплотняющих кромок, происходит постоянное перераспределение схемы сил, действующей через клиновидную поверхность 6 сопряжения на губки 2 составного кольца 1 и упругий. эле-мент 4.Составитель И.ПащенкоРедактор М,Бланар Техред М,Дидык Корректор Т.Палий аказ 2628 Тираж 566ИИПИ Г Подпис осударственного комитета по изобретениям 113035, Москва, Ж, Раушская нное и открытиям при ГКНТ СССРаб., д. 4/5 кий комбинат "Патент", г.Ужгород,ул. Гагарин роизводственн зда 5 5Внутреннее давление уплотняемой среды, возникающее во внутренней полости 9, создает дополнительное контактное давление на нижнюю часть губки 2, а следовательно, и на уплотняющие кромки 3, Запорная зона, создаваемая масленным клином, проникающим во внутреннюю полость 9, в результате утечки уплотняемой среды обеспечивает дополнителвную герметизацию манжет. Многоступенчатость уплотнения позволяет значительно повысить допустимый перепад давлений рабочей уплотняемой среды и внешнего давления окружающей среды. При этом при повышенных давлениях губки 2 выполняют функции опорных конусов, Составное кольцо 1 обеспечивает технологичность сборки манжетного уплотнения и сопря 90780 6жение с уплотняемым валом 7 в собранном виде. формула изобретения Уплотнение манжетного типа, содержащее эластичное кольцо по меньшей мере одной уплотнительной кромкой, контактирующей с уплотняемой поверхно- .стью и образованной наклонной к осикольца канавкой, и упругий элемент,установленный с натягом в канавке,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности при работе в гидроабразивной и химическиагрессивной среде, уплотненные кромки образованы симметричной к продольной оси кольца трапецеидальной канав кой, а другой элемент снабжен дополнительной кромкой, контактирующей суплотняемой поверхностью.
