Сальниковое уплотнение

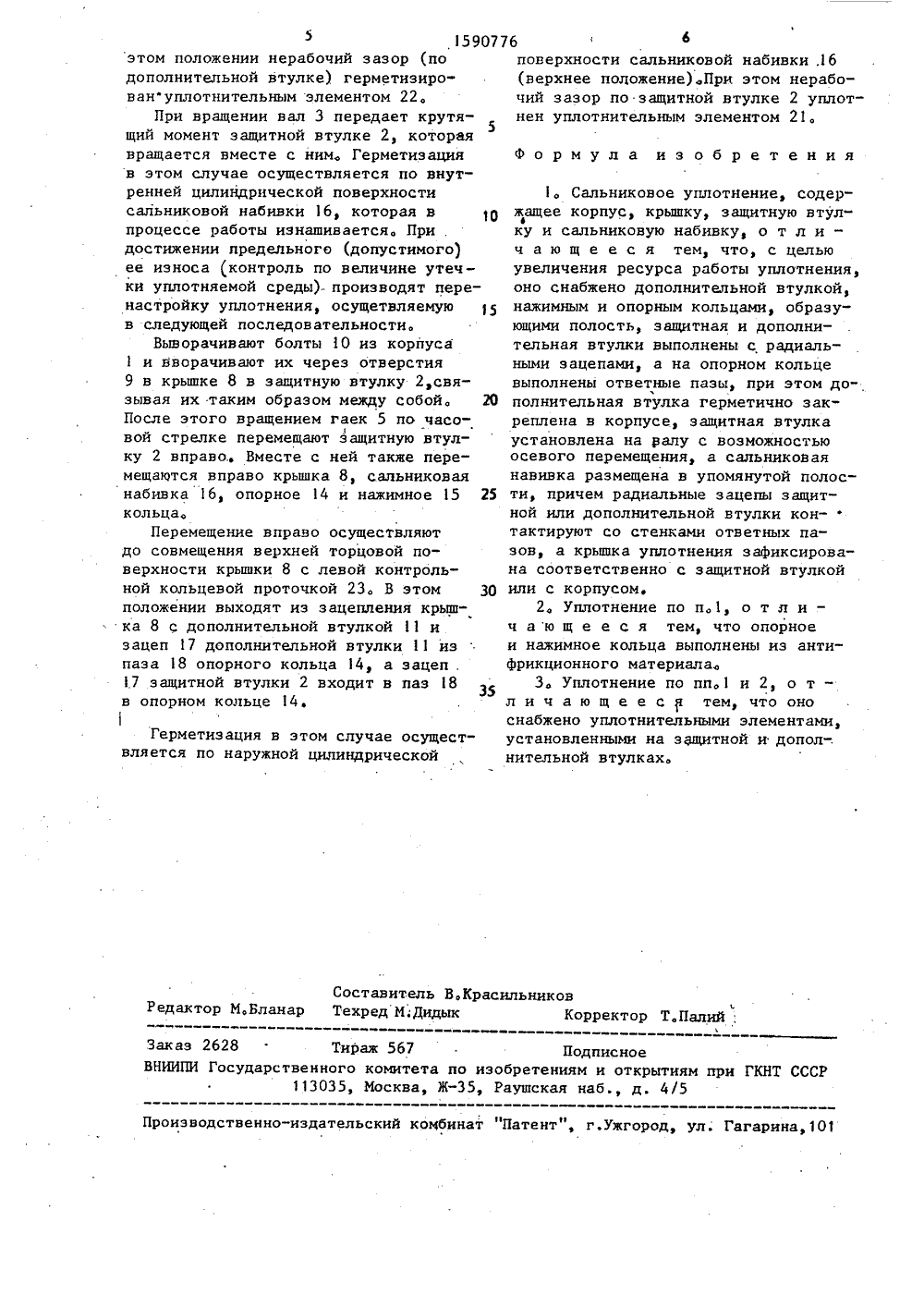

1590776 ковая набивка может вращаться с валом, при этом трение происходит по ее наружной цилиндрической поверхности, или оставаться неподвижной, при этом трение происходит по ее внутренней цилиндрической поверхности. Перенастройка уплотнения проводится при достижении предельно допустимого износа 10 трущихся поверхностей. За счет поочередного использования обеих цилиндрических поверхностей сальниковой набивки увеличивается ресурс уплотнения. 2 з.п. ф-лы, 1 ил. Изобретение относится к уплотнительной технике и может быть использовано в различных отраслях народного хозяйства для уплотнения вращающихся валов машин и механизмов. 25Цель изобретения - увеличение,цолговечности уплотнения,На чертеже изображено сальниковоеуплотнение в положении герметизациипо наружной цилиндрической поверхности (вверху) и по внутренней цилиндрической поверхности (внизу), разрез.Сальниковое уплотнение состоитиз корпуса 1, защитной втулки 2, закрепленной на валу 3 с возможностьюаксиального перемещения и связаннойпосредством шпильки 4 и гаек 5 сжестко закрепленным на валу 3 винтом 6 водилом 7, и крышки 8.40В крышке 8 сальникового уплотнения выполнены отверстия 9 для осуществления ее связи посредством болтов10 либо с корпусом 1, либо с защит-,ной втулкой 2. В корпус,е 1 герметично установлена дополнительнаявтулка 11, зафиксированная от поворота штифтом 12 и образующая с защитной втулкой 2 кольцевую полость13 у В которои между Опорным кОльцОм14 и нажимным кольцом 15 размещенасальниковая набивка 16. На защитной 2 и дополнительной 11 втулках выполнены радиальные за 55 цепы 17, взаимодействующие с ответными пазами 18., предусмотренными в опорном кольце 14 Нажимное кольцо 15 подпружинено относительно крьшки образует с нажимным 15 и опорным 14кольцами, выполненными из антифрикционного материЬла, кольцевую полость13, в которой размещена сальниковаянабивка 16. На защитной и дополнительной втулках 2, 1 выполнены радиальные зацепы 17, взаимодействующие с ответными пазами 18, предусмотренными в опорном кольце 14. В крышке8 уплотнения выполнены отверстия 9для осуществления ее связи с корпусом1 или с защитной втулкой 2. В зависимости от фиксации крышки 8 (с защитной втулкой или с корпусом) сальни 8 пружинами 19 и зафиксировано от поворота штифтами 20,Опорное 14 и нажимное 15 кольца выполнены из антифрикционного материала, например углеграфита или бронзы. На защитной 2 и дополнительной 11 втулках установлены уплотнительные элементы 21 и 22,На наружной цилиндрической поверхности защитной втулки 2 выполнены контрольные (настроечные) кольцевые проточки 23. Дополнительная втулка герметизирована относительно корпуса 1 уплотнительным кольцом 24.Сальниковое уплотнение работает следующим образом.Перед пуском уплотнения в работу производят его настройку в следующей последовательности, Устанавливают в кольцевую полость 13 опорное кольцо 14, совмещая при этом выполненные на нем пазы 18 с зацепами 17 на защитной втулке 2 и дополнительной втулке 11, затем помещают в кольцевую полость 13 сальниковую набивку 16 и сжимают ее через нажимное кольцо 15 и пружины 19 крышкой 8 посредством ввертывания болтов 10 через предусмотренные в ней отверстия 9 в корпус 1, После этого вращением гаек 5 против часовой стрелки перемещают защитную втулку 2 влево до совмещения ее правой контрольной кольцевой проточки 23 с верхнейторцовой поверхностью крышки 8. В этом положении зацепы 17 защитной втулки 2 выходят иззацепления (из паза 18). с опорнымкольцом 14 (нижнее положение) и уплотнение подготовлено к работе. ВФормула изобретения Составитель В.КрасильниковРедактор М.Бланар Техред М.Дидык Корректор Т.Палий; Заказ 2628Тираж 567 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 5 15907этом положении нерабочий зазор (подополнительной втулке) герметизирован"уплотнительным элементом 22.5При вращении вал 3 передает крутящий момент защитной втулке 2, котораявращается вместе с ним, Герметизацияв этом случае осуществляется по внутренней цилиндрической поверхностисальниковой набивки 16, которая впроцессе работы изнашивается. При .достижении предельного (допустимого)ее износа контроль по величине утечки уплотняемой среды)-производят перенастройку уплотнения, осущетвляемуюв следующей последовательности,Выворачивают болты 10 из корпуса1 и вворачивают их через отверстия9 в крышке 8 в защитную втулку 2,связывая их таким образом между собой. 20После этого вращением гаек 5 по часовой стрелке перемещают защитную втулку 2 вправо.Вместе с ней также перемещаются вправо крышка 8, сальниковаянабивка 16, опорное 14 и нажимное 15 25кольца,Перемещение вправо осуществляютдо совмещения верхней торцовой поверхности крышки 8 с левой контрольной кольцевой проточкой 23. В этом 30положении выходят из зацепления крьппка 8 с дополнительной втулкой 11 изацеп 17 дополнительной втулки 1 изпаза 18 опорного кольца 14, а зацеп .17 3 цитной втулки 2 входит в паз 8 35в опорном кольце 14.Герметизация в этом случае осуществляется по наружной цилиндрической 76 6поверхности сальниковой набивки,16(верхнее положение) При этом нерабочий зазор по защитной втулке 2 уплотнен уплотнительным элементом 21. 1, Сальниковое уплотнение, содержащее корпус, крышку, защитную втулку и сальниковую набивку, о т л и -ч а ю щ е е с я тем, что, с цельюувеличения ресурса работы уплотнения,оно снабжено дополнительной втулкой,нажимным и опорным кольцами, образующими полость, защитная и дополнительная втулки выполнены с радиальными зацепами, а на опорном кольцевыполнены ответные пазы, при этом до"полнительная втулка герметично закреплена в корпусе, защитная втулкаустановлена на валу с возможностьюосевого перемещения, а сальниковаянавивка размещена в упомянутой полости, причем радиальные зацепы защитной или дополнительной втулки кон-тактируют со стенками ответных пазов, а крьппка уплотнения зафиксирована соответственно с защитной втулкойили с корпусом.2, Уплотнение по п,1, о т л и -ч а ю щ е е с я тем, что опорноеи нажимное кольца выполнены из антифрикционного материала,3, Уплотнение по пп,1 и 2, о т -л и ч а ю щ е е с я тем, что оноснабжено уплотнительными элементами,установленными на защитной и допол-.нительной втулках.
