Демодулятор частотно-манипулированных сигналов

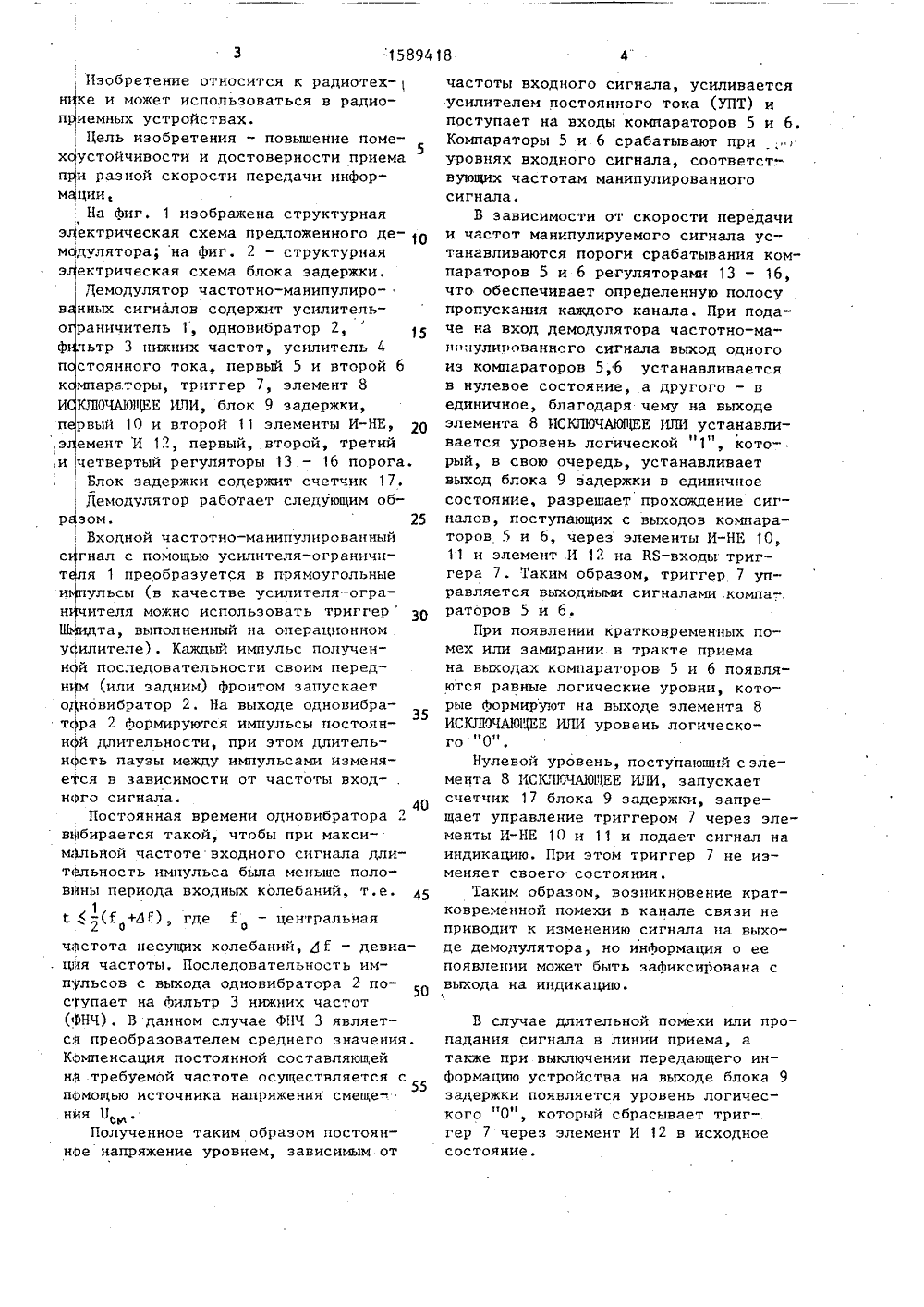

задержки,мент И 12 симости от а аются по в 5 и 6 беспечи 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ П(НТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(54) ДЕМОДУЛЯТОРОВАННЫХ СИГНАЛОВ (57) Изобретение относитс технике. Цель изобретения помехоустойчивости и дост приема при разной скорост инФормации. Демодулятор с параторы 5 и 6, триггер 7ИСКЛЮЧАЮЩЕЕ ИЛИ 8, блок 9 элементы И-НЕ 10 и 11, эл регуляторы 13 - 16. В зав скорости передачи и часто руемого сигнала устанавли ги срабатывания компарато регуляторами 13 - 16, что ет о р деленную полосу пропусканиякаждого канала, При подаче на входдемодулятора частотно-манипулированного сигнала. выход одного из компараторов 5 (б) устанавливается в нулевое соединение, а другого - в единичное, благодаря чему на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ устанавливаетсяуровень логической 1", который, всвою очередь, устанавливает выходблока 9 задержки в единичное состояние,разрешает прохождение сигналов, поступающих с выходов компараторов 5и 6, через элементы И-НЕ 10 и 11 иэлемент И 12 на ЕБ-входы триггера 7.В случае длительной помехи или пропадания сигнала в линии, а также привыключении передающего устройствана выходе блока 9 задержки появляется уровень логического "0" и триггер7 сбрасывается в исходное состояние.Изобретение относится к радиотех-нике и может использоваться в радиоприемных устройствах.Цель изобретения - повышение поме 5хоустойчивости и достоверности приемапри разной скорости передачи информации,На Аиг, 1 изображена структурнаяэлектрическая схема предложенного де Омодулятора; на фиг. 2 - структурнаяэлектрическая схема блока задержки,Демодулятор частотно-манипулиров нных сигналов содержит усилительо раничитель 1, одновибратор 2,ф ьтр 3 нижних частот, усилитель чп стоянного тока, первый 5 и второй 6к мпараторы, триггер 7, элемент 8И КЛ 10 ЧАЮЩЕЕ ИЛИ, блок 9 задержки,первый 10 и второй 11 элементы И-НЕ,,и четвертый регуляторы 13 - 16 порога.Блок задержки содержит счетчик 17.: Демодулятор работает следующим образом, 25Входной частотно-манипулированныйсгнал с помощью усилителя-ограничитля 1 преобразуется в прямоугольныеиьпульсы (в качестве усилителя-ограньчителя можно использовать триггерШмидта, выполненный на операционному(илителе). Каждый импульс полученндй последовательности своим переднИм (или задним) фронтом запускаетоДновибратор 2, На выходе одновибратора 2 Аормируются импульсы постоянной длительности, при этом длительность паузы между импульсами изменяется в зависимости от частоты входнего сигнала.40Постоянная времени одновибраторавыбирается такой, чтобы при максимальной частоте входного сигнала длитЕльность импульса была меньше половины периода входных колебаний, т.е.11-(Г +Л ) где Г - центральная2 а ф ачастота несущих колебаний, Д Г - девиа. ция частоты, Последовательность импульсов с выхода одновибратора 2 поступает на Аильтр 3 нижних частот(ФНЧ). В данном случае ФНЧ 3 является преобразователем среднего значения.Компенсация постоянной составляющейна требуемой частоте осуществляется спомощью источника напряжения смеще-ния амПолученное таким образом постоянное напряжение уровнем, зависимым от частоты входного сигнала, усиливаетсяусилителем постоянного тока (УПТ) ипоступает на входы комнараторов 5 и 6,Компараторы 5 и б срабатывают при , :уровнях входного сигнала, соответст-.вующих частотам манипулированногосигнала.В зависимости от скорости передачии частот манипулируемого сигнала устанавливаются пороги срабатывания компараторов 5 и 6 регуляторами 13 - 16,что обеспечивает определенную полосупропускания каждого канала. При подаче на вход демодулятора частотно-манонулитованного сигнала выход одногоиз компараторов 5,6 устанавливаетсяв нулевое состояние, а другого - вединичное, благодаря чему на выходеэлемента 8 ИСКЛЮЧАЮЩЕЕ ИЛИ устанавливается уровень логической "1", который, в свою очередь, устанавливаетвыход блока 9 задержки в единичноесостояние, разрешает прохождение сигналов, поступающих с выходов комнараторов 5 и 6, через элементы И-НЕ 10,11 и элемент И 1 иа КЯ-входы триггера 7. Таким образом, триггер 7 управляется выходными сигналами .компа-раторов 5 и 6.При появлении кратковременных помех или замирании в тракте приемана выходах компараторов 5 и 6 появляются равные логические уровни, которые Аормируют на выходе элемента 8ИСКЛЮЧАЮЦЕЕ ИЛИ уровень логического "О,Нулевой уровень, поступающий с элемента 8 ИСКЛЮЧАЮЩЕЕ ИЛИ, запускаетсчетчик 17 блока 9 задержки, запрещает управление триггером 7 через элементы И-НЕ 10 и 11 и подает сигнал наиндикацию. При этом триггер 7 не изменяет своего состояния.Таким образом, возникновение кратковременной помехи в канале связи неприводит к изменению сигнала на выходе демодулятора, но инАормация о еепоявлении может быть заАиксирована свыхода на индикацию. В случае длительной помехи или пропадания сигнала в линии приема, а также при выключении передающего информацию устройства на выходе блока 9 задержки появляется уровень логического "0", который сбрасывает триггер 7 через элемент И 12 в исходное состояние.Формула изобретения Составитель О.Геллер Редактор А.Маковская Техред М.яндык Корректор О.КравцоваЗаказ 2548 Тираж 526 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытия113035, Москва, Ж, Раушская наб д, 4/5 ри ГКНТ СС Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 5 15894Применение демодулятора позволяет повысить помехоустойчивость и достоверность приема частотно-манипулированных сигналов.5 Демодулятор частотно-манипулированных сигналов, содержащий усилитель ограничитель, выход которого соединен с входом одновибратора, Аильтр нижних частот, выход которого соединен с входом усилителя постоянного тока, элемент И, выход которого подключен к К-входу триггера, выход которого является сигнальным выходом демодулятора, сигнальным входом которого является вход усилителя-ограничителя, о т л и ч а ю щ и й с я тем, что, 20 с целью повышения помехоустойчивости и достоверности приема при разной скорости передачи инФормации, введены два элемента И НЕ, блок задержки, четыре регулятора порога, два ком паратора и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, выход которого соединен с первыми входами первого и второго элементов 18 6И-НЕ и с первым входом блока задержки, выход которого подключен к перво-.му входу элемента И, второй вход которого подключен к выходу первогоэлемента И-НЕ, второй вход которогоподключен к первому входу элементаИСКЖОЧАЮЦЕЕ ИЛИ и к выходу первого компаратора, сигнальный входкоторого соединен с выходом усилителяпостоянного тока и с сигнальным входомвторого компаратора, выход которогосоединен с вторым входом элементаИСКЛЮЧАЮЩЕЕ ИЛИ и с вторым входомвторого элемента И-НЕ, выход которогоподключен к 8-входу триггера, приэтом первый и второй регуляторы порога соединены с входами установки порога первого компаратора, третий ичетвертый регуляторы порога соединеныс входами установки порога второгокомпаратора, а выход одновибратораподключен к входу фильтра нижних час"тот и является опорным входом демодулятора, тактовым входом которого является, второй вход блока задержки,первый вход которого является индикаторным выходом демодулятора.
