Устройство ввода в эвм информации донной сейсмической станции

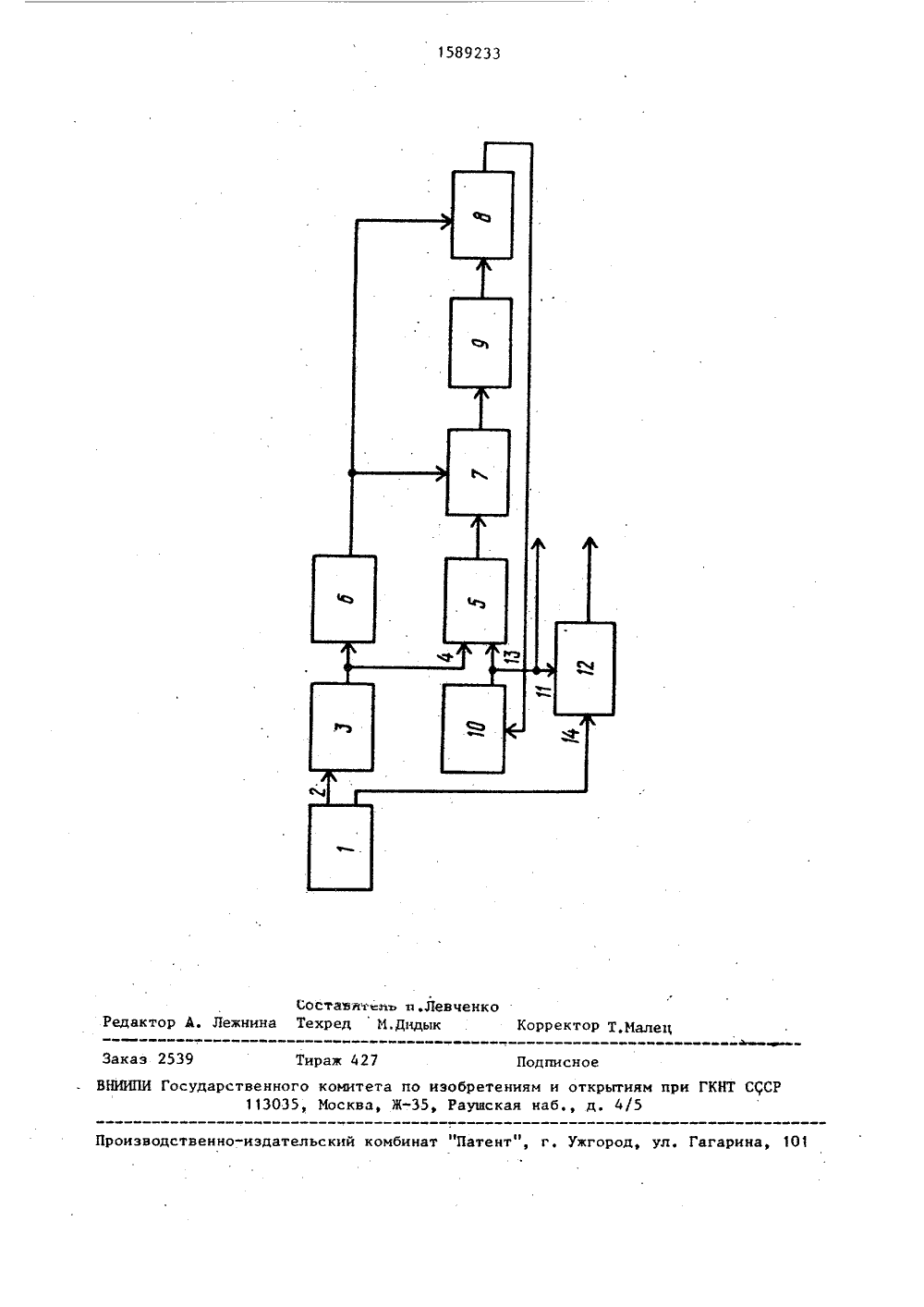

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 1 Ч 1/38, 1/2 БРЕТЕНИ ОПИСАН ЕЛЬСТ ТОРСНОМУ С 1/31-258О. Бюп, Иф 32т океанологии ч П.П. РМ ема ввода 222./ В к хнические кеана.982, с 8 мом вос ман" М.)шова П Юи(54) УСТРОЙСТВО ции доннОЙ скйап (57) Изобретение ческим измерения тройствам обрабо формации. Целью повышение надеин да информации за реходных процесс М К 1 ФО АНЦИИ ОДА В ЕСКОЙ тносит в час иэиуся к тности и сейсмической и зобретения являе чности ввости пе ньшени тре ни ет ув фил зиВМ инфо станц хо 2Изобретени ческим измере тройствам обр Формации. Целью изобр шение надежно информации зат уменьш ходных процчастот. в в ильт а черте представ ого устро лена йст лок-схе г ма ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Воловский В.В. Сианалоговых данных в ЦВ 1Акустические методы исредства исследованиявосток, ДВНЦ ЛН СССР,Мокроусов А.А. Отчерейсе НИС "Профессор 1 ДИн-т океанологии им. ПАН СССР, 1982, с. 315. тения является пойы астот. Устройство ввода в ЭВМ информации донной сейсмической станции содержит магнитофон, выход которого Пилот-сигнал" подключен к устройству Формирования пилот-сигнала, а выход последнего соединен с первым входом фазового детектора и входом ждущего мультивибратора с перезапуском , выход которого параллельно подключен к управляющему входу электронного ключа и устройству выборки-хранения. Выход Фазового детектора подключен к сигнальному входу электронного ключа, выход которого подключен через фильтр низкой частоты к сигнальному входу устройства выборки хранения, выход которого соединен с управляющим входом генератора, управляемого напряжением, выход которого параллельно подключен к управляющему входу преобразователя информации и второму входу фазового детектора. Информационный выход магнитоФона подключен к информационному входу преобразователя, выход которого подключен к ЭВМ. 1 ил,Устройство ввода в Э рмациции донной сейсмической ии содержит магнитофон 1, вы д которога подключен к устройству 3 Формирования пилот-сигнала, выход которого подключен к первому входу 4 Фазового детектора 5, а также к входу ждущего мультивибратора 6 с перезапуском, выход которого параллельно подключен к управляющему входу электронного ключа 7 и устройству 8 выборки хранения(УВХ), Выход фазового детектора 5подключен к сигнальному входу электронного ключа 7, вьгход которого подключен через фильтр 9 низкой частоты5 (ФНЧ) к сигнальному входу устр ойства 8 выборки хранения, Выход последнего соединен с управляющими Входом генератора 10, управляемого напряжением, выход которого параллельно подключен 1 О к управляющему входу 11 преобразователя 12, тактовому входу ЭВИ и второму входу 13 Фазового детектора 5. Информационный выход 14 магнитофона 1 подключен к информационному входу пре.15 образователя 12, выход которого поцключается к ЭВИ, В случае аналогового магнитоФона 1 в качестве преобразователя используется аиалого-цифровой преобразователь, 20Устройство работает следующим образом.Пилот-сигнал с выхода 2 магнитофона 1 подается на вход устройства 3, с выхода которого импульсы, нормирован ные по амплитуде, поступают на входы ждущего мультивибратора 6 и ца первый вход 4 Фазового детектора 5. При периодическом поступлении пилот-сигнала на вход ждущего мультивибратора б ца его выходе устанавливается высокий уровень напряжения который открывает электронный ключ 7 и выключает УВХ 8, При этом выходное напряжение с выхода ФНЧ 9 непосредственно поступает на управляющий вход генератора 10, управ35 ляемого напряжением, Выходной сигнал генератора 10 подается иа второй вход 13 фазового детектора 5. В начальный момент частоты и Фазы сигналов на входах Фазового детектора 5 не совпадают, следовательно, на выходе Фазового детектора 5 возникает напряжение рассогласования, которое передается через электронный ключ 7 иа вход ФНЧ 9. После фильтрации напряжение передается через УВХ 8 на управляющий вход генератора 10 и изменяет частоту и фазу его выходного напряжения, приближая к частоте и Фазе пилот-сигнала на входе 4 фазового детектора. 5.В режиме слежения частоты н Фазы обоих сигналов совпадают, В случае отсутствия записи пилот-сигнала иа входе 2 иа выходе ждущего мультивибратора б появляется низкий уровень напряжеция, который закрывает электронный ключ 7 и переводит УВХ 8 в режим хранения. Таким образом, исключаются переходные процессы в ФНЧ 9 в случае отсутствия пилот-сигнала, а генератор 10 продолжает генерирование управляющего сигнала с частотой и фазой, которые были в момент исчезновения пилот-сигнала. Время исчезисвеиия пилот-сигиала составляет не более 10-20 периодов, После появления первых импульсов пилот-сигнала с выхода устройства 3 на выходе ждущего муль"ивибратора 6 вновь устанавливается высокий уровень напряжения, который открывает электронный ключ 7 и переводит УВХ 8 в режим передачи сигналов.Частота среза ФНЧ выбрана иа порядок ниже частоты пилот-сигнала,Формула изобретенияУстройство ввода в ЗВМ информации донной сейсмической станции, содержащее магнитофон, выход которого через устройство формирования пилот-сигнала подключено к первому входу Фазового детектора, генератор управляемый напряжением, выход которого подключен к второму входу Фазового детектора, и фильтр низких частот, о т л и ч а ю щ е е с я тем, что с целью повышения надежности и точности ввода информации за счет уменьшения переходных процессов в фильтре низких частот, в устройство введены электронный ключ, сигнальный вход которого подключен к выходу, фазового детектора, в выход - к Фильтру низких час" тот, устройство выборки-хранения, сигиальцый вход которого подключен к выходу фильтра низких частот, а выход - к генератору, управляемому напряжением, и ждущий мультивибратор с перезапуском, вход которого подключен к выходу устройства Формирования пилот-сигнала, а выход - к управляющим входам электронного ключа и устройства выборки и хранения.1569233 Состазжж п.ЛевченкоРедактор А. Лежнина Техред М.Дидик . Корректор Т.Мал 3 Тираж 42 ака писное ВНИИПИ НТ СССР сударственного комитета по изобретениям и открытиям при 113035, Москва, Ж, Рауновская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 10
