157213

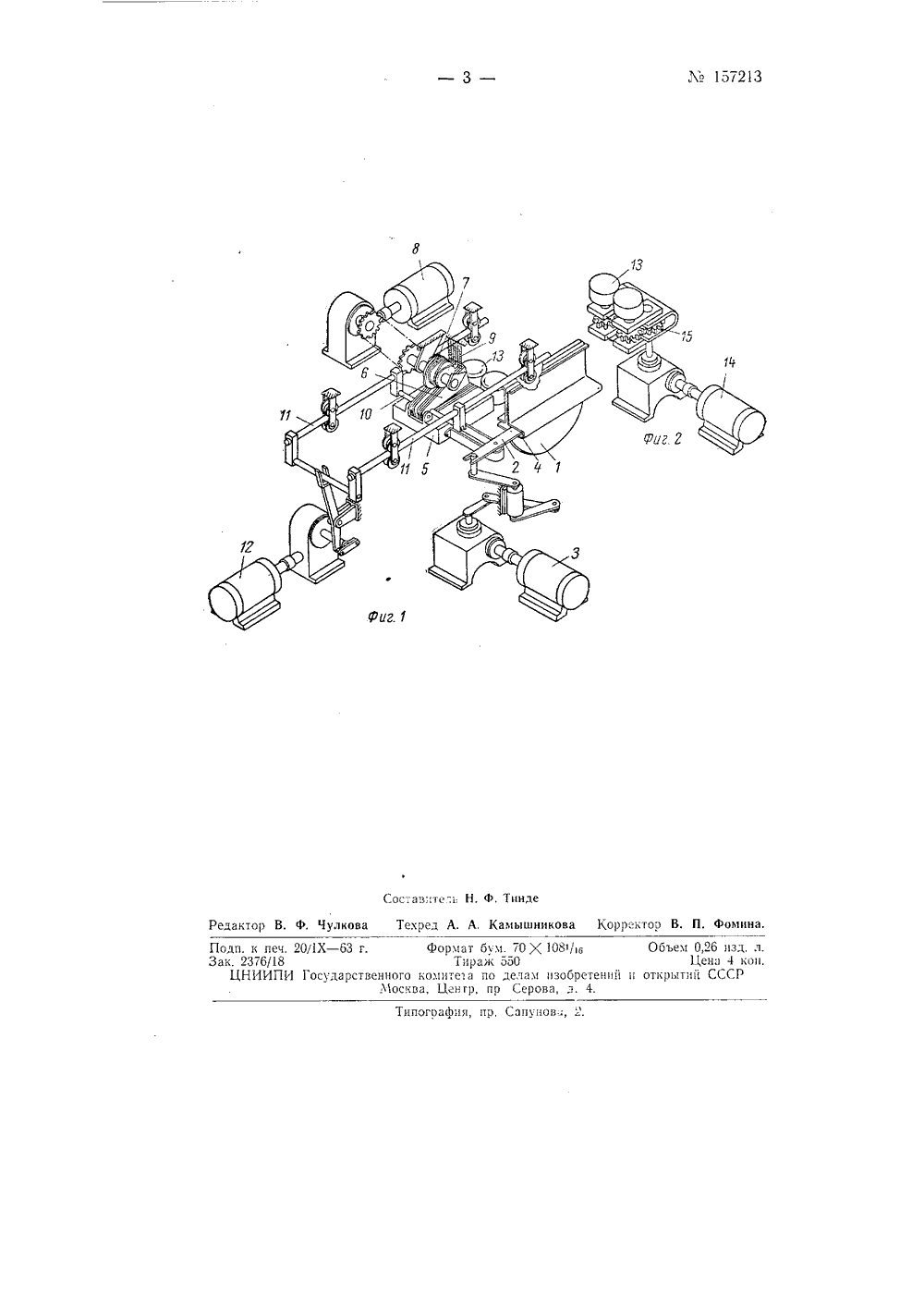

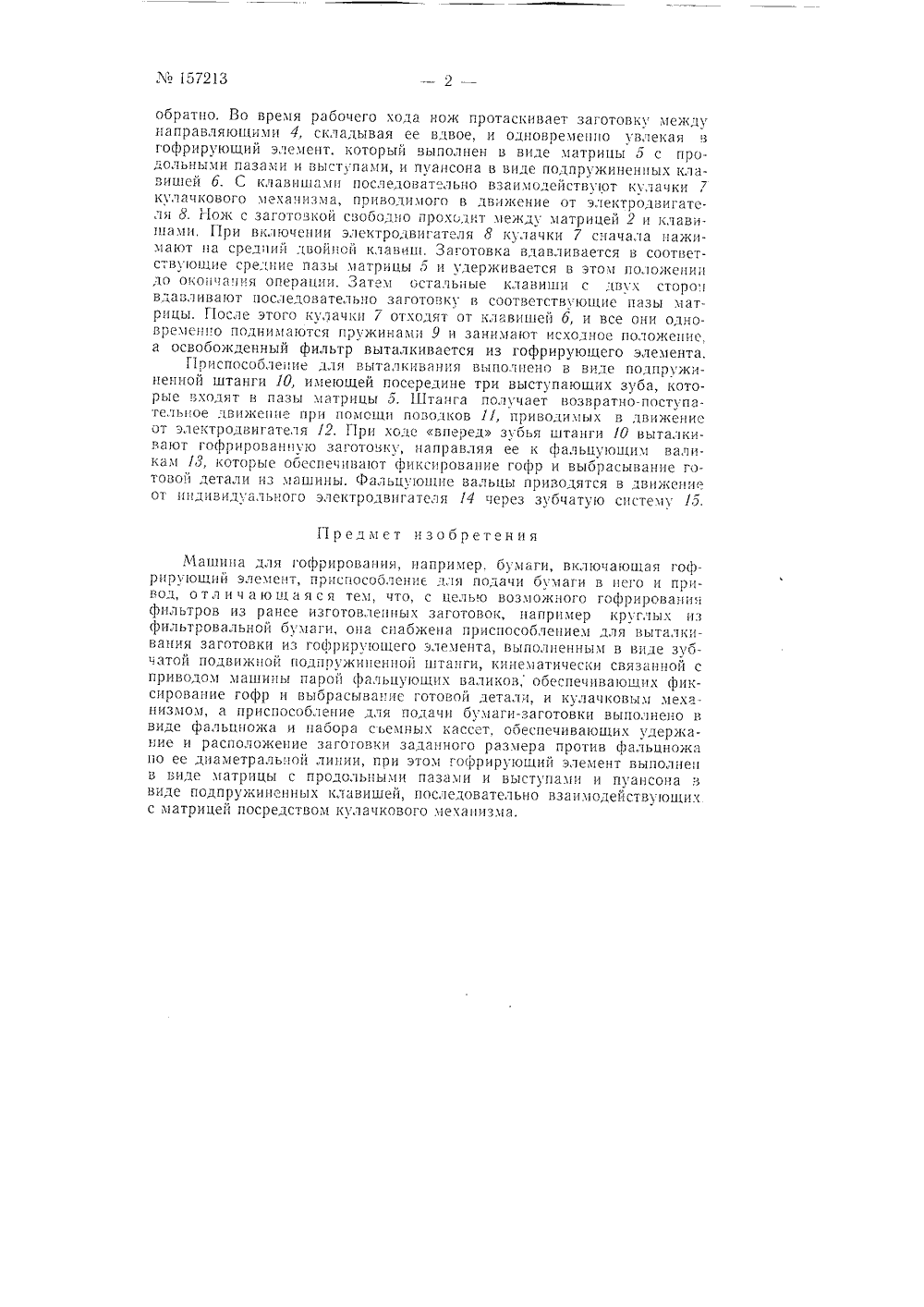

Класс В 316; 540, 4 а 15721 З СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУВСЕСлО,;. :.я1 Р НЛТЕИТ.:. р1С. Р, Илюшин, С, Г, Тригуб, Г. Ф, Голов и Ю. Т, Ячменев Подписная группаЛ 230 МАШИНА ДЛЯ ГОФРИРОВАНИЯ, НАПРИМЕР, БУМАГИ Заявлено 10 авгусга 1962 г. за М 790678/28-12 в Комитет по лелам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 17 за 1963 г.Известна машина для гофрирования, например, бумаги, включаю. щая в себя гофрирующий элемент, приспособление для подачи бумаги в него и привод. Бумага подается из рулона и гофрируется в виде рулонного полотна.Предлагаемая машина предназначена для гофрирования фильтров из ранее изготовленных заготовок, например круглы., из фильтровальной бумаги. Отличие ее состоит в том, что приспособление для подачи бумаги-заготовки выполнено в виде фальцножа и набора сьемных кассет, которые обеспечивают удержание и расположение заготовки заданного размера против фальцножа по ее диаметральной линии. Гофрирующий элемент выполнен в виде матрицы с продольными пазами и выступами и пуансона в виде подпружиненных клавишей, последовательно взаимодействующих с матрнцей посредством кулачкового механизма. Приспособление для выталкивания заготовки нз гофрнрующего элемента выполнено в виде зубчатой подвижной подпружиненной штанги, кинематически связанной с приводом машины парой фальцующих валиков, обеспечивающих фиксирование гофр и выбрасывание го 1 овой детали, и кулачковым механизмом.На фиг. 1 изображена схема машины для гофрнровання фильтров; на фиг. 2 - привод фальцующих валиков.Приспособление для подачи бумажных круглых заготовок имеет набор сменных кассет 1 для заготовок разных диаметров, например 1 б 0, 180 и 200 нл. Кассеты подвешены таким образом, что фальцнон; р располагается по диаметру заложенной в кассету круглой заготовки. При включении электродвигателя 3 нож поворачивается в горизонтальной плоскости вокруг вертикальной оси на 90 и возвращаетсяобратно. Во время рабочего хода нож протаскивает заготовку между направляюними 4, складывая ее вдвое, и одновременно увлекая В гофрирующий элемент, который выполнен в виде матрицы 5 с про. дольными пазами и выступами, и пуансона в виде подпружинеГГГГьГх клавишей 6. С клавишами последовательно взаимодействуют кулачкикулачкового механизма, приводимого в дви 5 кение от электродвигателя Ь. Нож с заготовкой свободно проходит между матрицей 2 и клавишами. При включении электродвигателя д кулачки 7 сначала нажимаот на средний двойной клавиш. Заготовка вдавливается в соответствующие средние пазы матрицы 5 и удерживается в этом ПОСГОкеГГиГГ до ОКОяия ОперяцГГи. Зятем остязГГИГьГе кляВиши с ГВхх сторОГ вдавливают последовательно заготовку В соответствуГощие пазы матрицы. После этого кулачки 7 отходят от клавишей 6, и все они одновременно подниГмаГотся пружинами 9 и занимаот исходное положепис. а освобожденный фильтр выталкивается из гофрирующего элемента.Г 1 риспосооление дл 5 Выталкивания Выпо,Гнено в виде подпружи - ценной штанги 10, имеющей посередине три выступающих зуба, которые входят В пазы матрицы 5. Штанга получает возвратно-поступательГГое движение при помопи пово Гков 11, приводимых в движение от электродвигателя 12. При ходе вперед зубья штанги 10 выталкиВают гофрированную заготовку, направляя ее к фальцующим валиках 13, которые ооеспечпвают фиксирование гофр и выбрасыВЯПГГе готовой детали из машины. Фальцующие вальцы приводятся в движение от индивидуального электродвигателя 14 через зубчатую систему 15.Предмет изобретенияМашина для гофрирования, например. бумаги, включающая гофрирующий элемент, приспособление для подачи бумаги в него и привод, отл ич ающа я с я тем, что, с целью возможного гофрирования фильтров из ранее изготовленных заготовок, например круглых из фильтровальной бумаги, она снабжена приспособлением для выталкивания заготовки из гофрирующего элемента, выполненным в виде зубчатой подвижной подпрукиненной штанги, кинематически связанной с приВодом ЛГяш 5 гГьГ парой фяльцуГОщих ВяликОВ, ОоеспечиВаюших фиксирование гофр и выбрасывание готовой детали, и кулачковым меха. низмом, а приспособление для подачи бумаги-заготовки выполнено В Виде фяльцГГОжя и наоора сье 1 Гных кассет, ОоеспечиВяюГцих удержание и расположение загоговки заданного размера против фальцножа по ее диаметральной линии, при этом гофрирующий элемент выполнен в виде матрицы с продольными пазами и выступами и пуансона В виде подпружиненных клавишей, последовательно взаимодействуГощих с матрицей посредством кулачкового механизма,Составитесь 11. Ф, ТиндеРедактор В. Ф. Чулкова Текред А. А. Камышникова Корректор В. П. Фомина,Поди. к печ. 20/1 Х - 63 г. Формат бум. 70 К 1081/ Объем 0,26 изд. л.3 ак. 2376/18 Тираж 550 Цена 4 коп.ЦНИИПИ Государственного комите 1 а по делам изобретений и открытий СССРМосква, Центр, пр Серова, д. 4.Типогоафия, пр. Сапунов., 2,
