Устройство для измерения параметров движения магнитной ленты

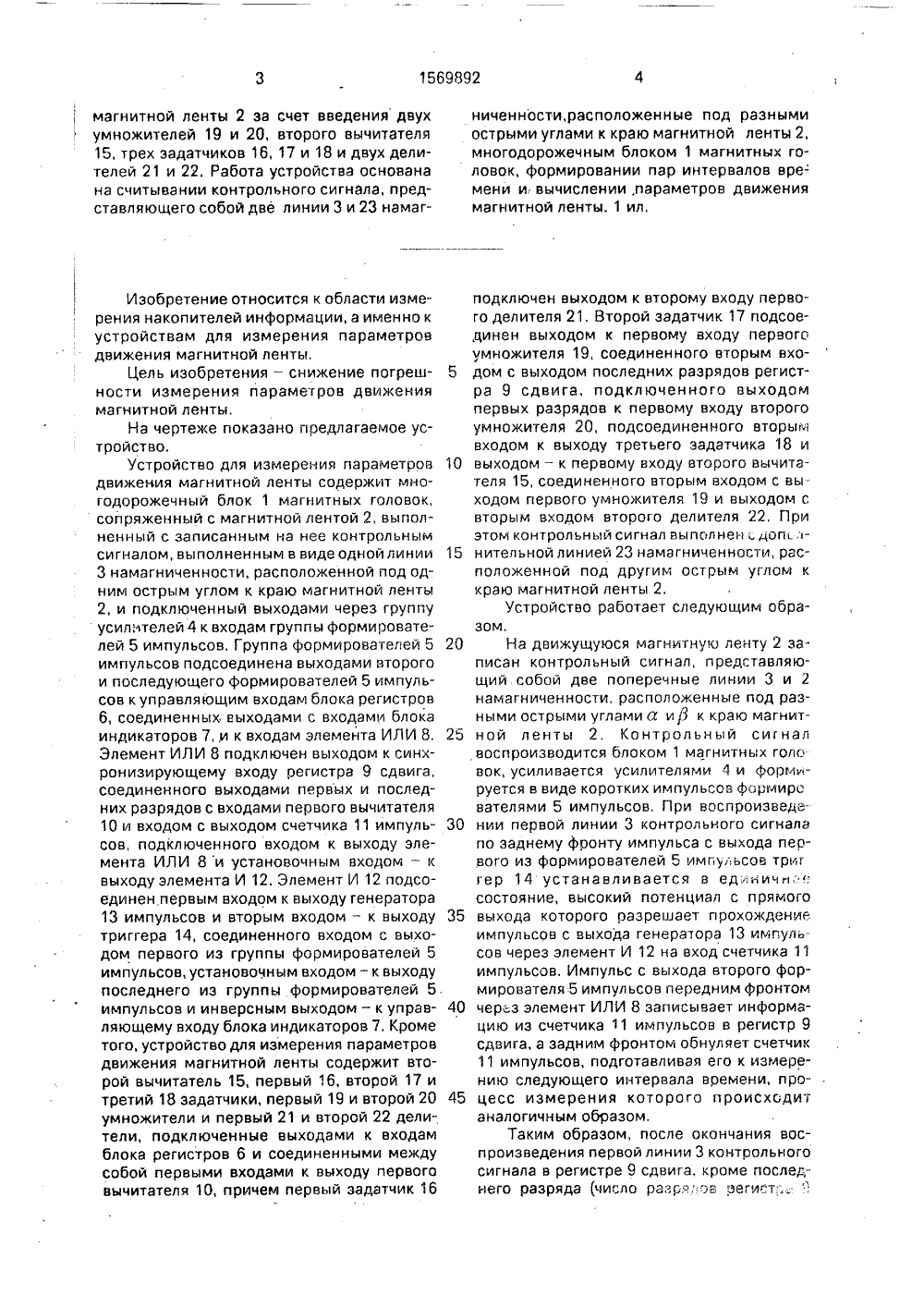

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 611 В 27 10 ЕТЕЛЬ АВТОРСКОМУ 1 еский инЕ,Лялин льство СССР15/46, 1984,льство СССР27/10, 1985. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ДВИЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ(57) Изобретение относится к области измерения накопителей. информации и может быть использовано для настройки и определения качества лентопротяжных механизмов аппаратов магнитной записи. Изобретение позволяет снизить погрешность измерения параметров движения3 1569892 магнитной ленты 2 за счет введения двух умножителей 19 и 20, второго вычитателя 15, трех задатчиков 16, 17 и 18 и двух делителей 21 и 22. Работа устройства основана на считывании контрольного сигнала, представляющего собой две линии 3 и 23 намагИзобретение относится к области измерения накопителей информации, а именно к устройствам для измерения параметров движения магнитной ленты.Цель изобретения - снижение погрешности измерения параметров движения магнитной ленты,На чертеже показано предлагаемое устройство,Устройство для измерения параметров движения магнитной ленты содержит многодорожечный блок 1 магнитных головок, сопряженный с магнитной лентой 2, выполненный с записанным на нее контрольным сигналом, выполненным в виде одной линии 3 намагниченности, расположенной под одним острым углом к краю магнитной ленты 2, и подключенный выходами через группу усилителей 4 к входам группы формирователей 5 импульсов, Группа формирователей 5 импульсов подсоединена выходами второго и последующего формирователей 5 импульсов к управляющим входам блока регистров 6, соединенных выходами с входами блока индикаторов 7, и к входам элемента ИЛИ 8. Элемент ИЛИ 8 подключен выходом к синхронизирующему входу оегистра 9 сдвига, соединенного выходами первых и последних разрядов с входами первого вычитателя 10 и входом с выходом счетчика 11 импульсов, подключенного входом к выходу элемента ИЛИ 8 и установочным входом - к выходу элемента И 12. Элемент И 12 подсоединен первым входом к выходу генератора 13 импульсов и вторым входом - к выходу триггера 14, соединенного входом с выходом первого из группы формирователей 5 импульсов, установочным входом - к выходу последнего из группы формирователей 5 импульсов и инверсным выходом - к управляющему входу блока индикаторов 7, Кроме того, устройство для измерения параметров движения магнитной ленты содержит второй вычитатель 15, первый 16, второй 17 и третий 18 задатчики, первый 19 и второй 20 умножители и первый 21 и второй 22 делители, подключенные выходами к входам блока регистров 6 и соединенными между собой первыми входами к выходу первого вычитателя 10, причем первый задатчик 16 5 10 15 20 25 30 35 ниченности,расположенные под разными острыми углами к краю магнитной ленты 2, многодорожечным блоком 1 магнитных головок, формировании пар интервалов вре- мени и, вычислении. параметров движения магнитной ленты. 1 ил,подключен выходом к второму входу первого делителя 21. Второй задатчик 17 подсоединен выходом к первому входу первого умножителя 19, соединенного вторым входом с выходом последних разрядов регистра 9 сдвига, подключенного выходом первых разрядов к первому входу второго умножителя 20, подсоединенного вторым входом к выходу третьего задатчика 18 и выходом - к первому входу второго вычитателя 15, соединенного вторым входом с вы ходом первого умножителя 19 и выходом с вторым входом второго делителя 22, При этом контрольный сигнал выполнен доп:- нительной линией 23 намагниченности, расположенной под другим острым углом к краю магнитной ленты 2,Устройство работает следующим образом.На движущуюся магнитную ленту 2 записан контрольный сигнал, представляющий собой две поперечные линии 3 и 2 намагниченности, расположенные под разными острыми углами а ир к краю магнитной ленты 2, Контрольный сигнал воспроизводится блоком 1 магнитных голо вок, усиливается усилителями 4 и формируется в виде коротких импульсов формиро вателями 5 импульсов, При воспроизведе. нии первой линии 3 контрольного сигнала по заднему фронту импульса с выхода первого из формирователей 5 импульсов триг гер 14 устанавливается в единичн;с состояние, высокий потенциал с прямого выхода которого разрешает прохождение импульсов с выхода генератора 13 импул - сов через элемент И 12 на вход счетчика 11 импульсов. Импульс с выхода второго формирователя 5 импульсов передним фронтом через элемент ИЛИ 8 записывает информацию из счетчика 11 импульсов в регистр 9 сдвига, а задним фронтом обнуляет счетчик 11 импульсов, подготавливая его к измерению следующего интервала времени, процесс измерения которого происходит аналогичным образом.1 аким образом, после окончания воспроизведения первой линии 3 контрольного сигнала в регистре 9 сдвига, кроме последнего разряда (число раэряов легист;20 25 сдвига равно количеству магнитных головок в блоке 1), находится информация о всех измерен ных промежутках, П ри восп роизведении второй линии 23 контрольного сигнала по переднему фронту импульса с выхода второго формирователя 5 импульсов из группы через элемент ИЛИ 8 происходит сдвиг информации в регистре 9 сдвига, при этом на выходах первого и последнего разрядов присутствует информация об измеренных промежутках времени обеих линий 3 и 23 контрольного сигнала, воспроизведенных одной и той же парой магнитных головок. Вычисление параметров движения ма 1- нитной ленты производится по формулам где Чн - скорость движения магнитной ленты; Л- угол перекоса;Ф гФа и р - углы линий намагниченности; 1 и т 2 - промежутки времени между парами воспроизведенных одной и той же парой магнитных головок импульсов обеих линий контрольного сигнала;а - расстояние между магнитными головками в блоке,полученным в результате описания прямоугольных треугольников, образованных наклонными линиями контрольного сигнала и краем магнитной ленты. Константы а (а - ф ),а и,р предварительно заносятся в эадатчики 16-18, По заднему фронту импульса с выхода второго формирователя 5 импульсов происходит запись результатов вычислений из делителей 21 и 22 в соответствующие регистры 6 блока регистров, Запись результатов остальных вычислений происходит аналогичным образом, По заднему фронту импульса с выхода последнего формирователя 5 импульсов происходит сброс триггера 14, высокий потенциал с выхода которого разрешает индицирование результатов измерений по всей ширине ленты блоком индикаторов 7,30 35 40 45 50 Формула изобретения Устройство для измерения параметров движения магнитной ленты, содержащее многодорожечный блок магнитных головок, сопряженный с магнитной лентой, выполненной с записанным на нее контрольным сигналом, выполненным в виде одной линии намагниченнссти, расположенной под одним острым углом к краю магнитной ленты,и подключенный выходами через группу усилителей к входам группы формирова 16- лей импульсов, подсоединенных выходами второго и последующих формирователей импульсов к управляющим входам блока регистров, соединенных выходами с входами блока индикаторов, и к входам элемента ИЛИ, подсоединенного выходом к синхронизируемому входу регистра сдвига, соединенного выходами первых и последних разрядов с входами первого вычитателя и входом - с выходом счетчика импульсов, подключенного входом к выходу элемента ИЛИ и установочным входом - к выходу элемента И, подсоединенного первым входом к выходу генератора импульсов и вторым входом к выходу триггера, соединенного входом с выходом первого из группы формирователей импульсов, установочным входом - к выходу последнего иэ группы формирователей импульсов и инверсным входом - к управляющему входу блока индикаторов, отл и ч а ю щ е ес я тем, что, с целью снижения погрешности измерения параметров движения магнитной ленты, в нег введены второй вычитатель, первый, второй и третий задатчики, первый и второй умножители и первый и второй делители, подключенные выходами к входам блока регистров и соединенными между собой первыми входами к выходу первого вычитателя, причем первый эадатчик подключен выходом к второму входу первого делителя, второй задатчик подсоединен выходом к первому входу первого умножителя, соединенного вторым входом с выходом последних разрядов регистра сдвига, подключенного выходом первых разрядов к первому входу второго умножителя, подсоединенного вторым входом к выходу третьего эадатчика и выходом к первому входу вто. рого вычитателя, соединенного вторым входом с выходом первого умножителя и выходом с вторым входом второго делителя.
