Устройство для управления аппаратами магнитной записи

Номер патента: 1569886

Автор: Маслюженко

ZIP архив

Текст

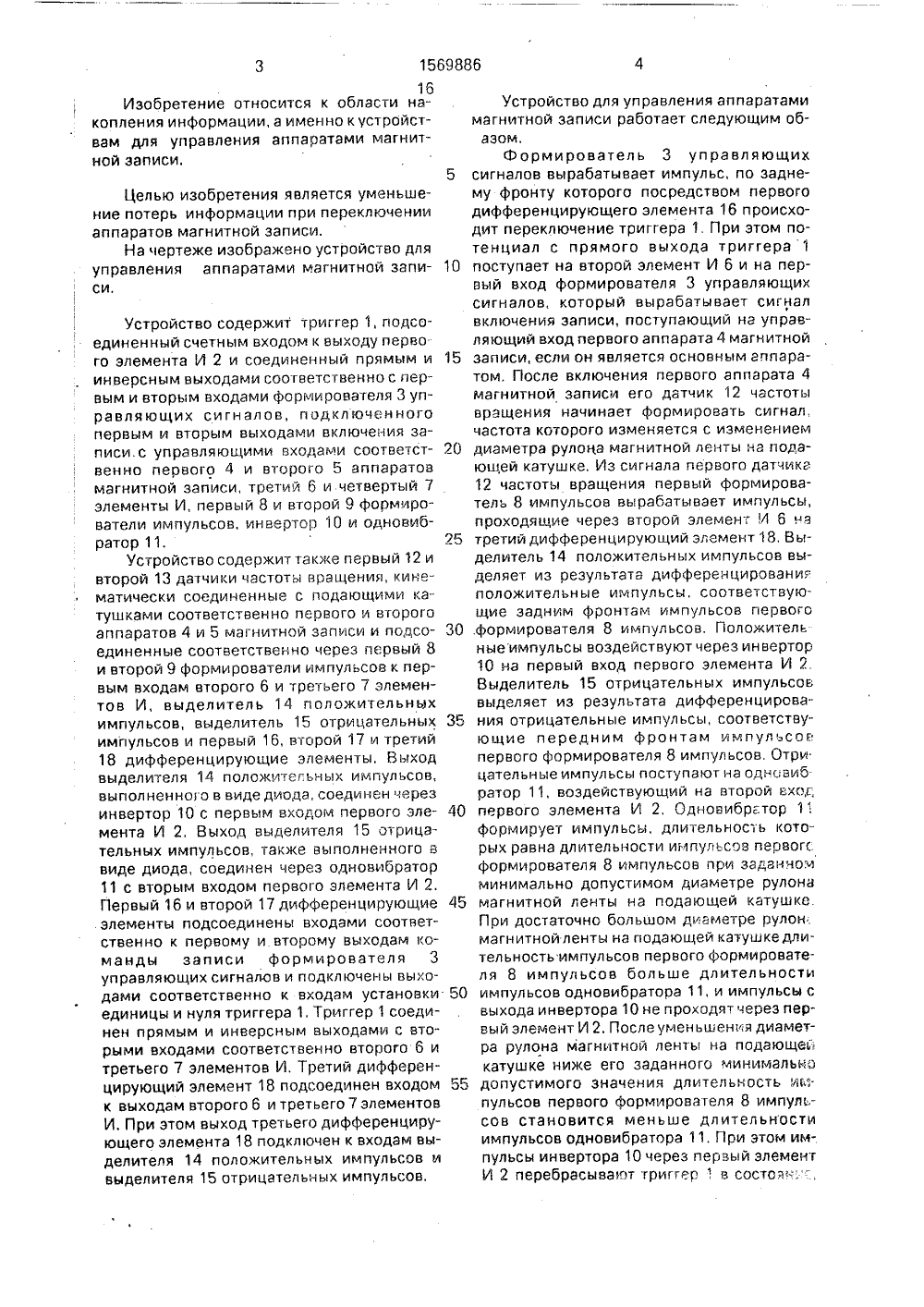

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК С 9 611 В 15/О ПИСАНИЕ ИЗОБРЕТЕНИ ВИДЕТЕЛЬС К АВТОРСКО ИЯ АП пленив ьзовано тной зание поючении овибряГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНПАРАТАУ 1 И МАГНИТНОЙ ЗАПИСИ(57) Изобретение относится к накоинформации и может быть исполдля управления аппаратами магниписи, Цель изобретения - уменьшетерь информации при переклаппаратов маГнитной записи. ОДН тор 11 формирует импульсы, длительность которых равна длительности импульсов формирователей 8 и 9 при заданном минимально допустимом диаметрЕ рулона магнитной ленты на подающих катушках аппаратов 4 и 5 магнитной записи. Г 1 осле уменьшения диаметра рулона магнитной ленты на подающих кятушкях меньше заданноГо минимальна дапустимоГа значения длительность импульсов формирователей 8 и 9 импульсов станов ",тся меньше длительности импульсов одновиаратора 11, Г 1 рн зтам импульсы инэертара 10 яерез алеман:" Л 2 перебрасывают тригге: . в састоян при котором формирователь 3 управляащих СИГналов включает аппарат 4 или 5 магнитной записи, :. ил.16Изобретение относится к области накопления информации, а именно к устройствам для управления аппаратами магнитной записи.Целью изобретения является уменьшение потерь информации при переключении аппаратов магнитной записи.На чертеже изображено устройство для управления аппаратами магнитной запи си,Устройство содержит триггер 1, подсоединенный счетным входом к выходу перво. го элемента И 2 и соединенный прямым и 15 инверсным выходами соответственно с первым и вторым входами формирователя 3 управляющих сигналов, подключенного первым и вторым выходами включения записи.с управляющими входами соответст венно первого 4 и второо 5 аппаратов магнитной записи, третий 6 и четвертый 7 элементы И, первый 8 и второй 9 формирователи импульсов, инвертор 10 и одновибратор 11. 25Устройство содержит также первый 12 и второй 13 датчики частоты вращения, кинематически соединенные с подающими катушками соответственно первого и второго аппаратов 4 и 5 магнитной записи и подсо единенные соответственно через первый 8 и второй 9 формирователи импульсов к первым входам второго б и третьего 7 элементов И, выделитель 14 положительнцх импульсов, выделитель 15 отрицательных 35 импульсов и первый 16, второй 17 и третий 18 дифференцирующие элементы, Выход выделителя 14 положите-.ьных импульсов, выполненного в виде диода, соединен через инвертор 10 с первым входом первого эле мента И 2, Выход выделителя 15 отрицательных импульсов, также выполненного в виде диода, соединен через одновибратор 11 с вторым входом перво о элемента И 2, Первый 16 и второй 17 дифференцирующие 45 элементы подсоединены входами соответственно к первому и второму выходам команды записи формирователя 3 управляющих сигналов и подключены выходами соответственно к входам установки 50 единицы и нуля триггера 1, Триггер 1 соединен прямым и инверсным выходами с вторыми входами соответственно второго б и третьего 7 элементов И. Третий дифференцирующий элемент 18 подсоединен входом 55 к выходам второго 6 и третьего 7 элементов И, При этом выход третьего дифференцирующего элемента 18 подключен к входам выделителя 14 положительных импульсов и выделителя 15 отрицательных импульсов,Устройство для управления аппаратами магнитной записи работает следующим абазом,Формирователь 3 управляющих сигналов вырабатывает импульс, по заднему фронту которого посредством первого дифференцирующего элемента 16 происходит переключение триггера 1, При этом потенциал с прямого выхода триггера 1 поступает на второй элемент И б и на первый вход формирователя 3 управляющих сигналов, который вырабатывает сигнал включения записи, поступающий на управляющий вход первого аппарата 4 магнитной записи, если он является основным аппаратом. После включения первого аппарата 4 магнитной записи его датчик 12 частоты вращения начинает формировать сигнал, частота которого изменяется с изменением диаметра рулона магнитной ленты на подающей катушке, Из сигнала первого датчика 12 частоты вращения первый формирователь 8 импульсов вырабатывает импульсы, проходящие через второй элемент И б на третий дифференцирующий элемент 18, В ыделитель 14 положительных импульсов выделяет из результата дифференцировани; положительные импульсы, соответствующие задним фронтам импульсов первого формирователя 8 импульсов. Положитель ные импульсы воздействуют через инвертор 10 на первый вход первого элемента И 2 Выделитель 15 отрицательных импульсов выделяет из результата дифференцирования отрицательные импульсы, соответствующие передним фронтам импульсов первого формирователя 8 импульсов, Отри. цательные импульсы поступают на одновиб ратор 11, воздействующий на второй вход первого элемента И 2. Одновибр.-.тор 1", формирует импульсь, длительность которых равна длительности импульсов первого формирователя 8 импульсов при заданном минимально допустимом диаметре рулона магнитной ленты на подающей катушка При достаточно большом диаметре рулон: магнитной ленты на подающей катушкедлительность импульсов первого формирователя 8 импульсов больше длительности импульсов одновибратора 11, и импульсы с выхода инвертора 10 не проходят через первый элемент И 2. После уменьшения диаметра рулона магнитной ленты на подающей катушке ниже его заданного минимально допустимого значения длительность и.",. пульсов первого формирователя 8 импуль - сов становится меньше длительности импульсов одновибратора 11, При этом импульсы инвертора 10 через первый элемент И 2 перебрасывают триггер 1 в состоя-;1569886 Формула изобретения Составитель Ю.-К.В. РозенкранцТехред М, Моргентал Корректор М.Самборская Редактор О,Головач Заказ 1453 Тираж 486 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 5113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 16 при котором формирователь 3 управляющих сигналов вырабатывает сигнал включения записи, поступающий на управляющий вход второго аппарата 5 магнитной записи, переводя его в режим записи. 5Если основным аппаратом является второй аппарат 5 магнитной записи, то формирователь 3 управляющих сигналов переключает триггер 1 через второй дифференцирующий элемент 17, а второй 10 датчик 13 частоты вращения, второй формирователь 9 импульсов и третий элемент И 7 функционируют аналогично первому датчику 12 частоты вращения, первому формирователю 8 импульсов и второму элементу 15 И 6. Устройство для управления аппаратами 20 магнитной записи, содержащее. триггер, подсоединенный счетным входом к выходу первого элемента И и соединенный прямым и инверсным выходами соответственно с первым и вторым входами формирователя 25 управляющих сигналов, подключенного первым и вторым выходами включения записи с управляющими входами соответственно первого и второго аппаратов магнитной записи, третий и четвертый эле менты И, первый и второй формирователи импульсов, одновибратор и инвертор, о тл и ч а ю щ е е с я тем, что, с целью умень-. шения потерь информации при переключении аппаратов магнитной записи, в него введены первый и второй датчики частоты вращения, кинематически соединенные с подающими катушками соответственно первого и второго аппаратов магнитной записи и подсоединенные соответственно через первый и второй формирователи импульсов к первым входам второго и третьего элементов И, выделитель положительных импульсов, выход которого соединен через инвертор с первым входом первого элемента И, выделитель отрицательных импульсов, выход которого соединен через одновибратор с вторым входом первого элемента И, первый и второй дифференцирующие элементы, подсоединенные входами соответственно к первому и второму выходам команды записи формирователя управляющих сигналов и подключенные выходами соответственно к входам установки единицы и нуля триггера, соединенного прямым и инверсным выходами с вторыми входами соответственно второго и тоетьего элементов И, и третий дифференцирующий элемент, подсоединенный входом к выходам второго и третьего элементов И, причем выход третьего дифференцирующего элемента подключен к входам выделителя положительных импульсов и выделителя отрицательных импульсов.

Смотреть

Заявка

4440604, 26.04.1988

ВОЙСКОВАЯ ЧАСТЬ 11284

МАСЛЮЖЕНКО ПАВЕЛ ФЕДОРОВИЧ

МПК / Метки

МПК: G11B 15/02

Метки: аппаратами, записи, магнитной
