Устройство для извлечения и крутонаклонного транспортирования ферромагнитных предметов

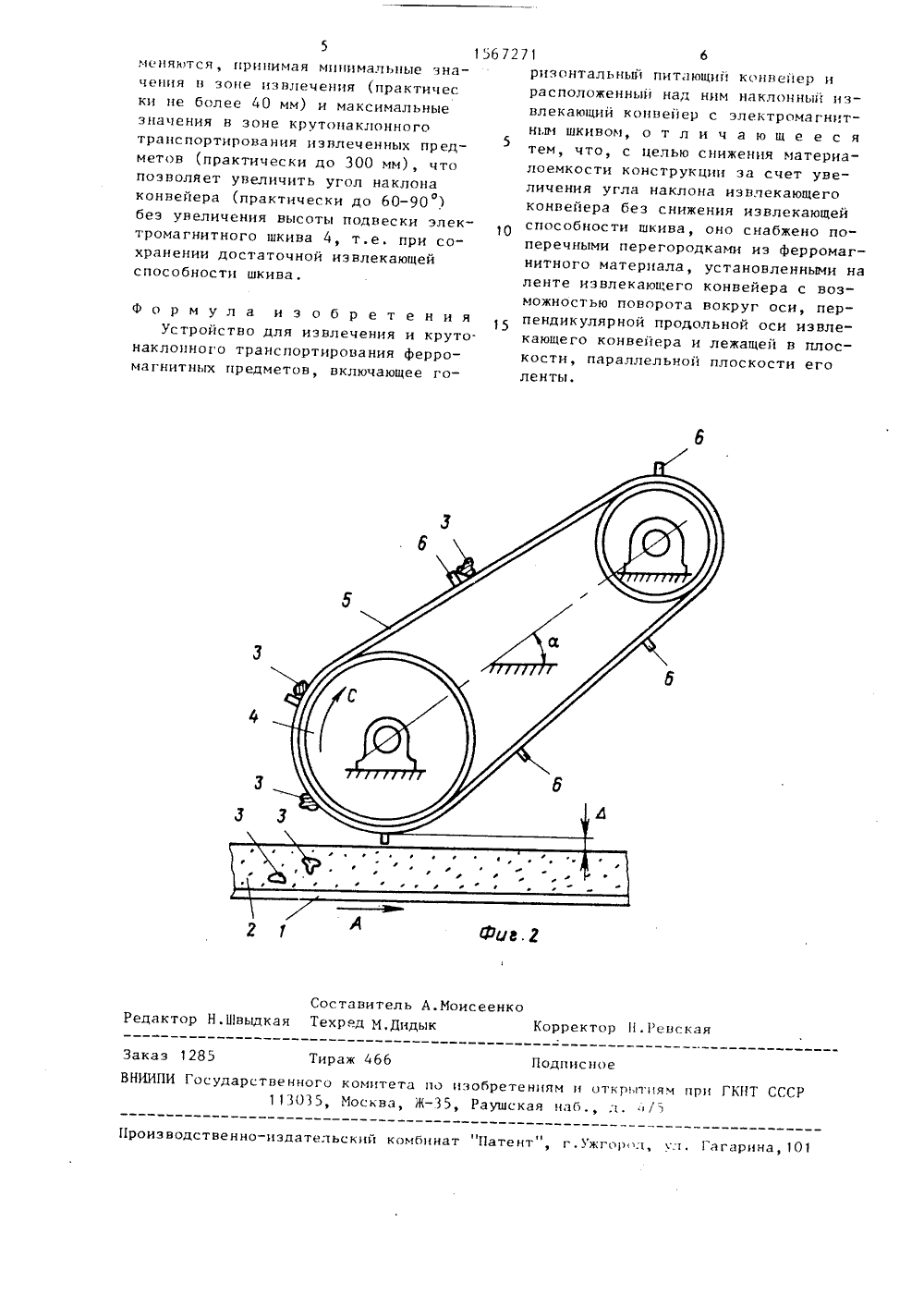

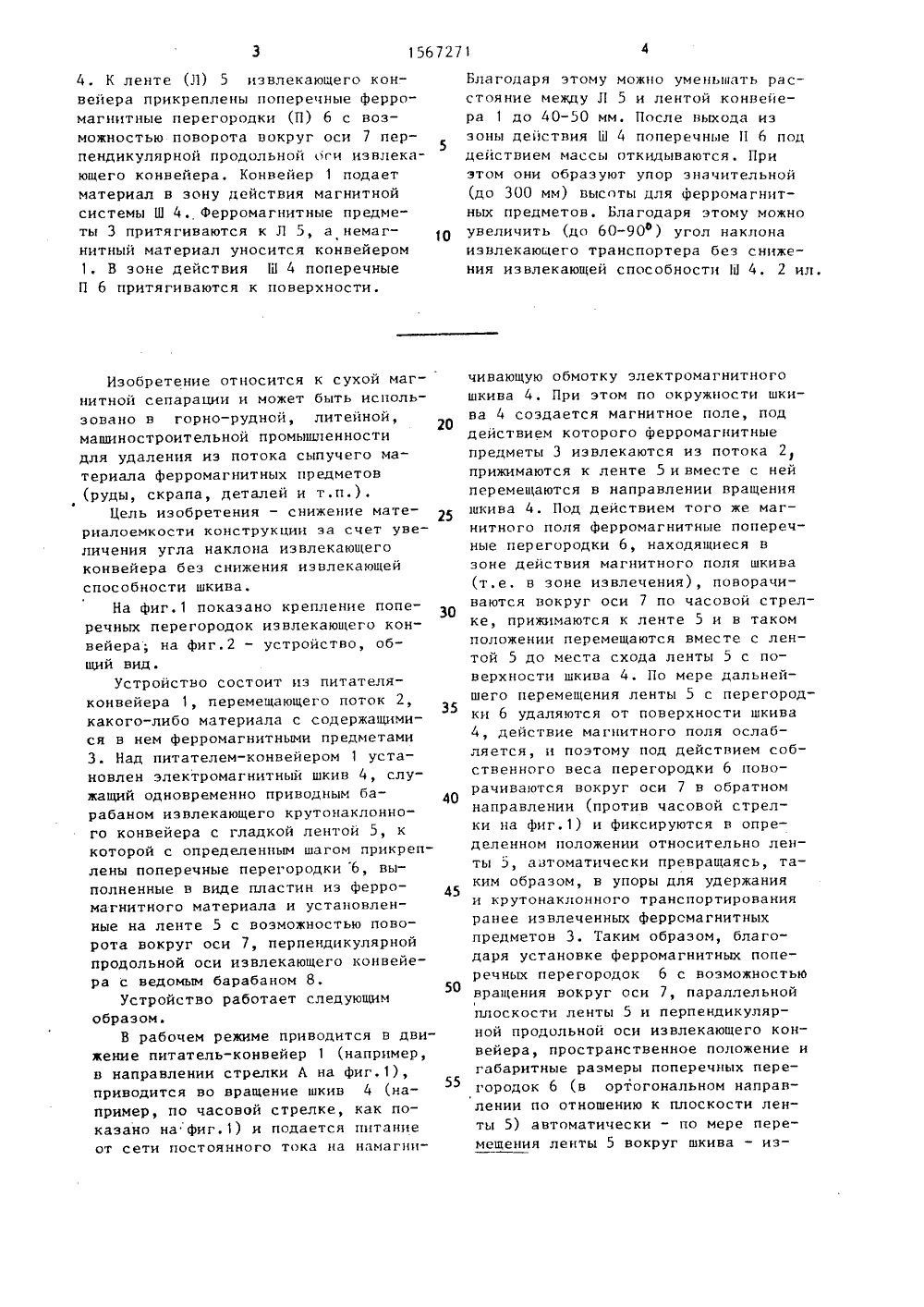

1567271 30 35 40 45 50 55 4. К ленте (Л) 5 извлекающего конвейера прикреплены поперечные ферромагнитные перегородки (П) 6 с возможностью поворота вокруг оси 7 пер 5 пендикулярной продольной оги извлекающего конвейера. Конвейер 1 подает материал в зону действия магнитной системы Ш 4. Ферромагнитные предметы 3 притягиваются к Л 5, а немагнитный материал уносится конвейером 1. В зоне действия Ш 4 поперечные П 6 притягиваются к поверхности. Изобретение относится к сухой магнитной сепарации и может быть использовано в горно-рудной, литейной, машиностроительной промышленности для удаления иэ потока сыпучего материала ферромагнитных предметов (руды, скрапа, деталей и т.п.),Цель изобретения - снижение материалоемкости конструкции за счет увеличения угла наклона извлекающего конвейера без снижения извлекающей способности шкива. На Фиг.1 показано крепление поперечных перегородок извлекающего конвейера; на фиг.2 - устройство, общий вид.Устройство состоит из питателяконвейера 1, перемещающего поток 2, какого-либо материала с содержащимися в нем ферромагнитными предметами 3. Над питателем-конвейером 1 установлен электромагнитный шкив 4, служащий одновременно приводным барабаном извлекающего крутонаклонного конвейера с гладкой лентой 5, к которой с определенным шагом прикреплены поперечные перегородки 6, выполненные в виде пластин из Ферромагнитного материала и установленные на ленте 5 с возможностью поворота вокруг оси 7, перпендикулярной продольной оси извлекающего конвейера с ведомым барабаном 8.Устройство работает следующим образом.В рабочем режиме приводится в движение питатель-конвейер 1 (например, в направлении стрелки А на фиг.1), приводится во вращение шкив 4 (например, по часовой стрелке, как показано нафиг.1) и подается питание от сети постоянного тока на намагниБлагодаря этому можно уменьшать расстояние между Л 5 и лентой конвейера 1 до 40-50 мм. После выхода иззоны действия Ш 4 поперечные П 6 поддействием массы откидываются. Приэтом они образуют упор значительной(до 300 мм) высоты для Ферромагнитных предметов. Благодаря этому можноувеличить (до 60-90 ) угол наклонаизнлекаюцего транспортера без снижения извлекающей способности Ы 4. 2 ил. чивающую обмотку электромагнитногошкива 4. При этом по окружности шкива 4 создается магнитное поле, поддействием которого ферромагнитныепредметы 3 извлекаются из потока 2прижимаются к ленте 5 и вместе с нейперемещаются в направлении вращенияшкива 4. Под действием того же магнитного поля Ферромагнитные поперечные перегородки 6, находящиеся взоне действия магнитного поля шкива(т.е. в зоне извлечения), поворачиваются вокруг оси 7 по часовой стрелке, прижимаются к ленте 5 и в такомположении перемещаются вместе с лентой 5 до места схода ленты 5 с поверхности шкива 4. По мере дальнейшего перемещения ленты 5 с перегородки 6 удаляются от поверхности шкива4, действие магнитного поля ослабляется, и поэтому под действием собственного веса перегородки 6 поворачиваются вокруг оси 7 в обратномнаправлении (против часовой стрелки на Фиг.1) и фиксируются в определенном положении относительно ленты 5, автоматически превращаясь, таким образом, в упоры для удержанияи крутонаклонного транспортированияранее извлеченных Ферромагнитныхпредметон 3. Таким образом, благодаря установке ферромагнитных поперечных перегородок 6 с возможностьювращения вокруг оси 7, параллельнойплоскости ленты 5 и перпендикулярной продольной оси извлекающего конвейера, пространственное положение игабаритные размеры поперечных перегородок 6 (в ортогональном направлении по отношению к плоскости ленты 5) автоматически - по мере перемещения ленты 5 вокруг шкива - из5 1 мецянтся, принимая минимальные значения и зоне извлечения (практичес ки не более 40 мм) и максимальныеТираж 46 акаэ 12 Подписное НИИПИ Государственного комитета ио изобретениям и открытиям п 113035, Москва, Ж-З 5, Раушская цаб., л, 5 НТ СС 1 роизводственцо-издательский комбинат "Патент", г.ужгорол, ул. Гагарина,101 значения в зоне крутоцаклонноготранспортирования извлеченных предметов (практически до 300 мм), чтопозволяет увеличить угол наклонаконвейера (практически до 60-90 )беэ увеличения высоты подвески электромагнитного шкива 4, т.е. при сохранении достаточной извлекающейспособности шкива,Формула и э о б р е т е н и яУстройство для извлечения и круто. наклонного транспортирования ферромагнитных предметов, включающее го 56 7271 6 рцзонтальный питающий конвейер и расположенный над ним наклонный извлекающий конвейер с электромагнитным шкивом, о т л и ч а ю щ е е с я 5тем, что, с целью снижения материалоемкости конструкции за счет увеличения угла наклона извлекающего конвейера без снижения извлекающей способности шкива, оно снабжено поперечными перегородками из ферромагнитного материала, установленными на ленте извлекающего конвейера с возможностью поворота вокруг оси, перпендикулярной продольной оси извлекающего конвейера и лежащей в плоскости, параллельной плоскости его ленты,
