Электропылесос
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

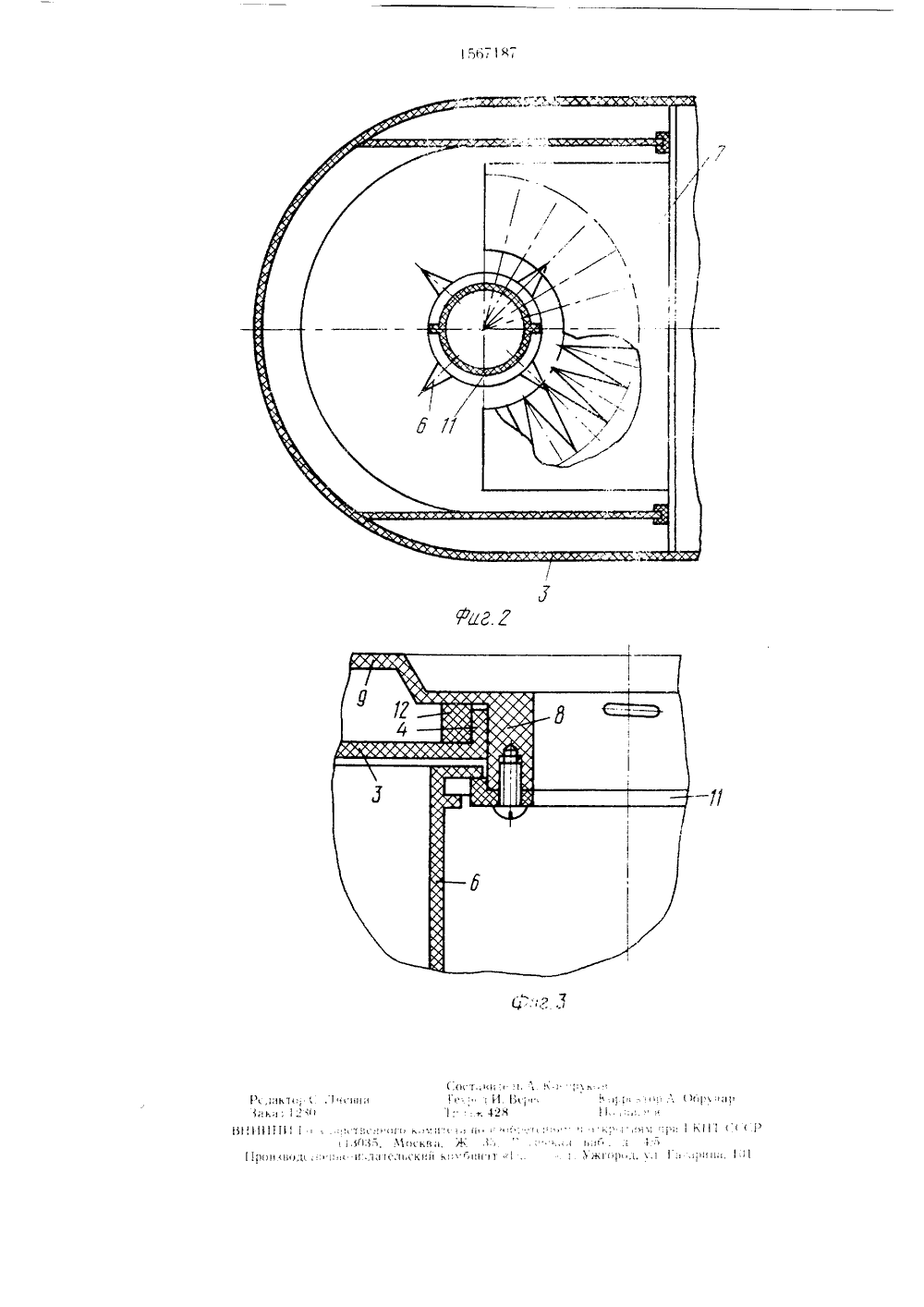

(51 ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬС зводственное объеор(54) ЭЛЕКТРОПЫЛЕСОС (57) Изобретение относится к тельной технике. Цель изобре вышение удобства в эксплуатац 8015671 2пылесос содержит корпус 1, вентилятор 2, камеру пылесборника 3 с входным патрубком 4 и двумя эластичными гофрированными фильтрами 6, 7, размещенными один в другом. Внутренний фильтр установлен с возможностью вращения и механического взаимодействия с гофрами наружного фильтра 7. Пылесос содержит поворотную втулку 8 с внутренней резьбой под шланг пылесоса, установленную во входном патрубке камеры пылесборника с возможностью вращения вокруг оси, общей с подвижным фильтром. Втулка 8 жестко соединена с подвижным фильтром. 1 з.п.ф-лы, 3 ил.Избрстс с гнссится к пыл с истнгельной те.сник, д имснн к элс"ктропылесорипс схними лл очистки фильтров.Цель изобрегения . повышение удобства в эксплуатации.На фиг.хематически представлен преллдгдемый пылос с местным вырезом, нд фиг, 2 - схема расположения фильтров в пьлесосе; на фиг. 3 - поворотная втулка.Электропылесос содержит корпус 1, электровентнлятор 2, камеру пылесборника 3 с входньм патрубком 4, камеру 5 хранения насадок. В камере пылесборника размещены фильтр 6 грубой очистки и фильтр 7 тонкой очистки. Во входном и;трубке камеры пылесборникд размесцена пнротная втулка 8, ндбженндя рычагом лля ее поворота, выпалгенаем н ниле врацаюцегося,:;ска 9 с ручкэй . 11 оворотная втулка 8 у тдновленд в хлнсм патрубке 4 с помощью крепежий улки 11 с возможностью врапсения вкру вертикальной оси. Для гермеснчного соединения поворотной втулки 8 с входным пдтрубком 4 в основании входного пдтрубкд рдзмецсено уплотнение 12. Фильтр 6 грт очистки и фильтр 7 тонкой очистки выплиепы гофрированными из эластичного . г 1 нала, например из пластмассы. Фильтрр нтки выполнен в виде цилиндра и утдв,н и с взможностью вращения вокруг вс 1 тика,н оси. Фильтры размещены так, твыступы одного фильтра расположены ввпадинах лругого. Фильтр 6 грубой очистки жестко соединен с поворотной втулкой 8 и при вращении последней вращается вместеней. 11 оворотная втулка 8 имеет внутреннкию резьбу лля подсоединения шланга пыленд к камере пылесборника.Электропылесос работает следующим обрс;ис 1 плготовке пылесоса к работе опера р с гслиняет шланг пылесоса к камере пь лебсрннкд Для этого он навинчивает пвортнуо нгулку 8 на концевой патрубк нлднгд и:,легосд. Эта операция осущест Формула ц;сбретение 25 30 35 40 5101520 вляется путем вращения диска 9 при помосци ручки О. При вращении поворотной в-улки 8 вместе с ней вращается полвижный фильтр 6, который своими выступами хлдряет по выступам неподвижного фильтра 7 При этом происходит стряхивание и удаление пыли с поверхности обоих фильтров. Аналогичный процесс регенерации фильтров происходит при повороте шланга пылесоса в процессе уборки помещения, так как с поворотом шланга вместе с ним вращаются поворотная втулка и жестко соединенный с ней подви ж н ы й фильтр 6.После окончания уборки в процессе отсоединения шланга оператор вновь вращает поворотную втулку 8, в результате чего вновь происходит процесс регенерации фильтров. Таким образом, регенерация фильтров происходит до и после работы пылесоса при выполнении фукнционально оправданной операции подсоединения и тсосдинения шланга от пылесоса Частичная регенерация происходит также при повороте шланга в процессе работы пылесоса. 1. Электропылесос, солержащий корпус, электровентилятор, камеру пылесборникд входным патрубком и лвумя эластичными гофрированными фильт 1 ми, размесценным один в другом, внчтренний из которых установлен с возможностью вращения и механического взаимодействия с гофрдми наружного, отличающийгя тем, что, с целью повышения удобства в экспл атдции, он дополнительно содержит втулку с внутренней резьбой под шланг пылесоса, установленную во входном патрубке самс ры пыле- сборника с возможностью вращенся относительно осн, общей с подвижным фильт. ром, при этом втулка жестко соединенапоследним.2. Электропылесос по и 1, отличаоц,айч тем, что втулка снабжена рычагом лля о печения ее вращения.
