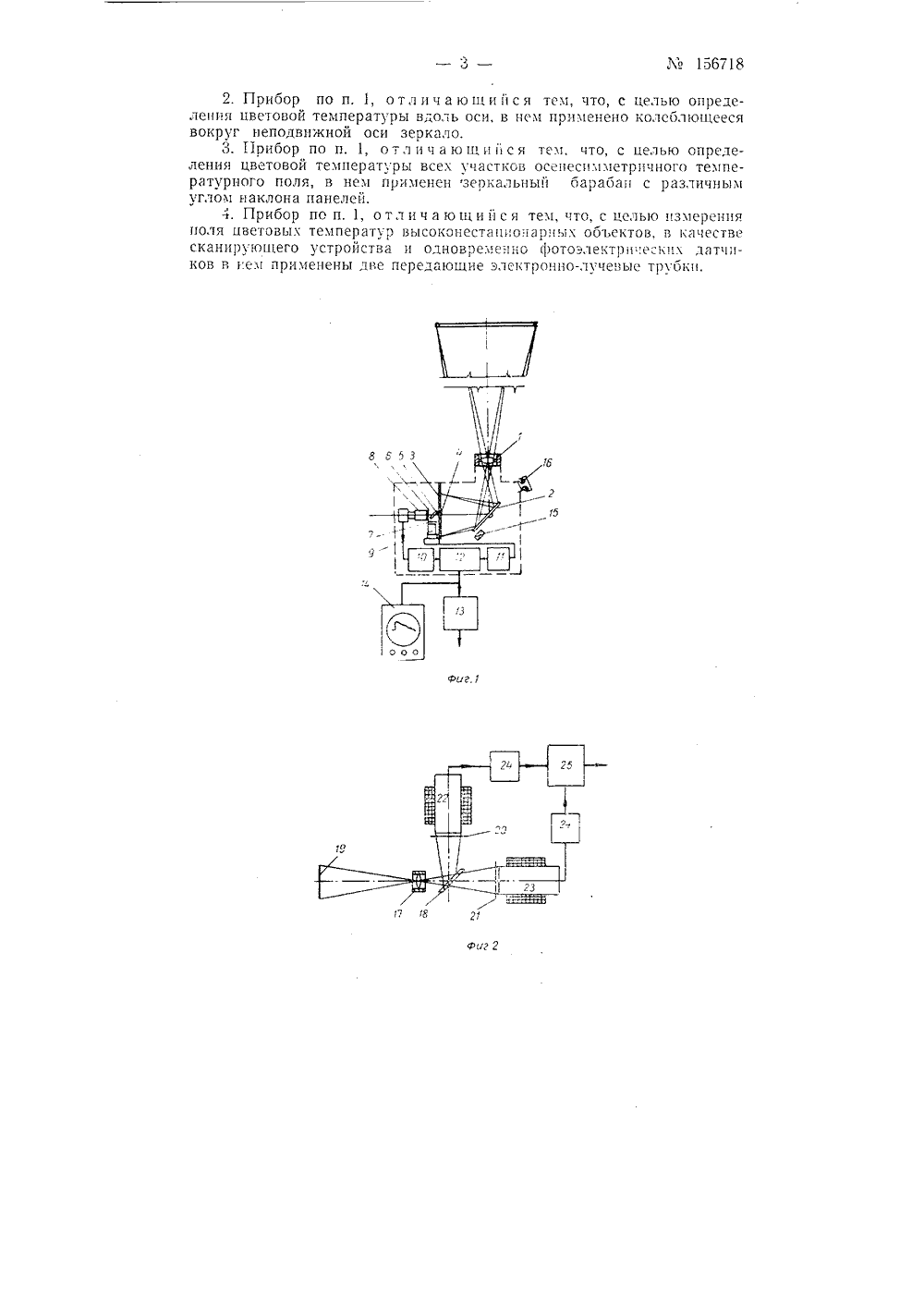

156718 Класс 6 011; 421, 9 а,СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ гг"Подписная группа Лгз 171Г. П. Катыс ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЦВЕТОВОЙ ТЕМПЕРАТУРЫЗаявлено 23 апреля 1959 г. за626408/26 в Комитет по делам изобретений и открытий при Совете Министров СССРс присоединением заявки ЛЪ 626590/26 Опубликовано в Бюллетене изобретений и товарных знаков16 за 1963 г.Для измерения средней температуры объектов больших размеров с нсстационарным осесимметричным температурным полем применяют приборы для измерения температуры в отдельных точках объекта, включенные в схему осредняющего устройства. Однако известные приборы не позволяют измерять цветовую температуру.Предлагаемый прибор свободен от указанного недостатка в результазе того, что, с целью измерения средней температуры объектов боль- и;их размеров с нестационарным температурным полем, в нем применено сканирующее устройство. С целью определения цветовой температуры вдоль оси, в сканирующем устройстве применено колеблющееся вокруг неподвижной оси зеркало, а для определения цветовой температуры всех участков осенесимметричного температурного поля в сканирующем устройстве применен зеркальный барабан с различным углом наклона панелей.Для измерения поля цветовых температур высоконестационарных объектов в качестве сканирующего устройства и одновременно фото- электрически.; датчиков в приборе применены две передающие электронно-лучевые трубки.1-1 а п)иг. 1 изображена схема предлагаемого прибора со сканирующим устройством в виде колебл 1 ощегося зеркала; на фиг. 2 - то хке, со сканируюгцим устройством, выполненным на двух передающих электронно-лучевых трубках.С помощью (фиг. 1) объектива 1 и колеблющегося зеркала 2 изображение исслед емого ооъекта с осеспмметричным температ рным полем проецируется на экран 3, в котором имеется отверстие 4.У. 156713После прохождения через отверстие 4 световой поток с помогцыо полупрозрачного зеркала 5 разделяется на два потока, которые, пройдя через различные светофильтры б и 7, попадают на два фотоэлемента 8 и 9. С фотоэлемектов электрические сигналы, пропорциональные соответствующим спектральным яркостям, пройдя через усилители 10 и 11, поступают ка пересчеткую схему 12. В пересчетной схеме осуществлпотся методические расчетные операции по определению величины цветовой температуры, Величина выходного электрического сигнала пересчстной схемы пропорциональна величине цветовой температуры, Затем измерительный сигнал поступает на осредняюшую схему 13.Для визуалького наблюдения поля цветовой температуры вдоль выделенной линии объекта измерительный сигнал после пересчетной схемы может быть подан на катодный осциллограф 14, развертка которого сикхронизована с числом колебаний сканирующего зеркала. Развертка изображения исследуемого обьекта осуществляется следующим образом,Зеркало 2 установлено на оси и с помощью вибратора 1 о совершает колебательные движения относительно среднего положения. При колеоаннях зеркала изображение объекта соответственко перемегцается по экрану. При этом угловые перемещения зеркала имеют такую амплитуду, что в точку экрана, где расположено отверстие 4, последовательно попадают все точки выделенной линии изображения.Наводка сканирующего устройства на ооъект осуществляется с помощью окуляра 1 б, позволяющего наблюдать за изображением объекта, спроецированным на экран 3Таким образом, на фотоэлементы последовательно попадают излучения с разных участков изображения об ьекта, и тем самым создается электрический сигнал, соответствующий распределению интенсивностей излучения спектра температурного поля вдоль исследуемой линии объекта. Для развертки исследуемой линии объекта с осенесимметричным температурным полем вместо колеблющегося зеркала должен быть применен зеркальный барабан с различным углом наклона панелей. В остальном схема прибора не изменяется.Измерения нестационарных полей цветовых температур производят устройством, в котором (фиг. 2) с помощью объектива 17 и полупрозрачного зеркала 18 световой поток, идушии от объекта 19, разделяется на два луча и через разные светофильтры 20 и 21 попадает на передак- щие электронно-лучевые трубки 22 и 23. Сигналы последних, пропорциональные соответствующим местным спектральным яркостям изображения объекта, пройдя через усилитель 24, поступают на пересчетную схему 25. В пересчетной схеме из двух поступающих электрических сигналов формируегся результирующий электрический сигнал, величина которого пропорциональна цветовой температуре точки объекта, сканируемой в данный момент.Выходкой сигнал с пересчетной схемы может быть подан либо на регистрирующее устройство, либо на осредняющий олок (ке показаны),Предмет изобретения1, Прибор для измерения цветовой температуры, содержащий полупрозрачное зеркало для деления светового потока па два луча, направленных через разные светофильтры на два фотоэлектрических датчика, о т л и ч а ю ш и й с я тем, что, с целью измерения средней температуры объектов больших размеров с нестационарным температурным полем, ь нем применено сканирующее устройство.М 1567182. Прибор по п. 1, отличающийся тем, что, с целью определения цветовой те 111 пературы вдоль Оси, в нем применено колеол 1 ощееся вокруг неподвижной оси зеркало.3. Прибор по п. 1, о т л и ч а ю щ и й с я тем, что, с целью определения цветовой температуры все ластков осенеси.1 метричного температурного поля, в нем применен зеркальньш барабан с различным углом наклона панелей.4. Прибор по п. 1, о т л и ч а ю щ и й с я тем, что, с целью измерения поля цветовы: температур высоконеста 11 о:арны; обтектов, в ачестве сканиру 1 ощего устроиства и Одновреме 111 с фотоэлектриеск 11.; датиков в кем применены;1 ве передающие электронно-лучевые трубки.15фиг.1 17 1821фг г
