Способ образования гряд и устройство для его осуществления

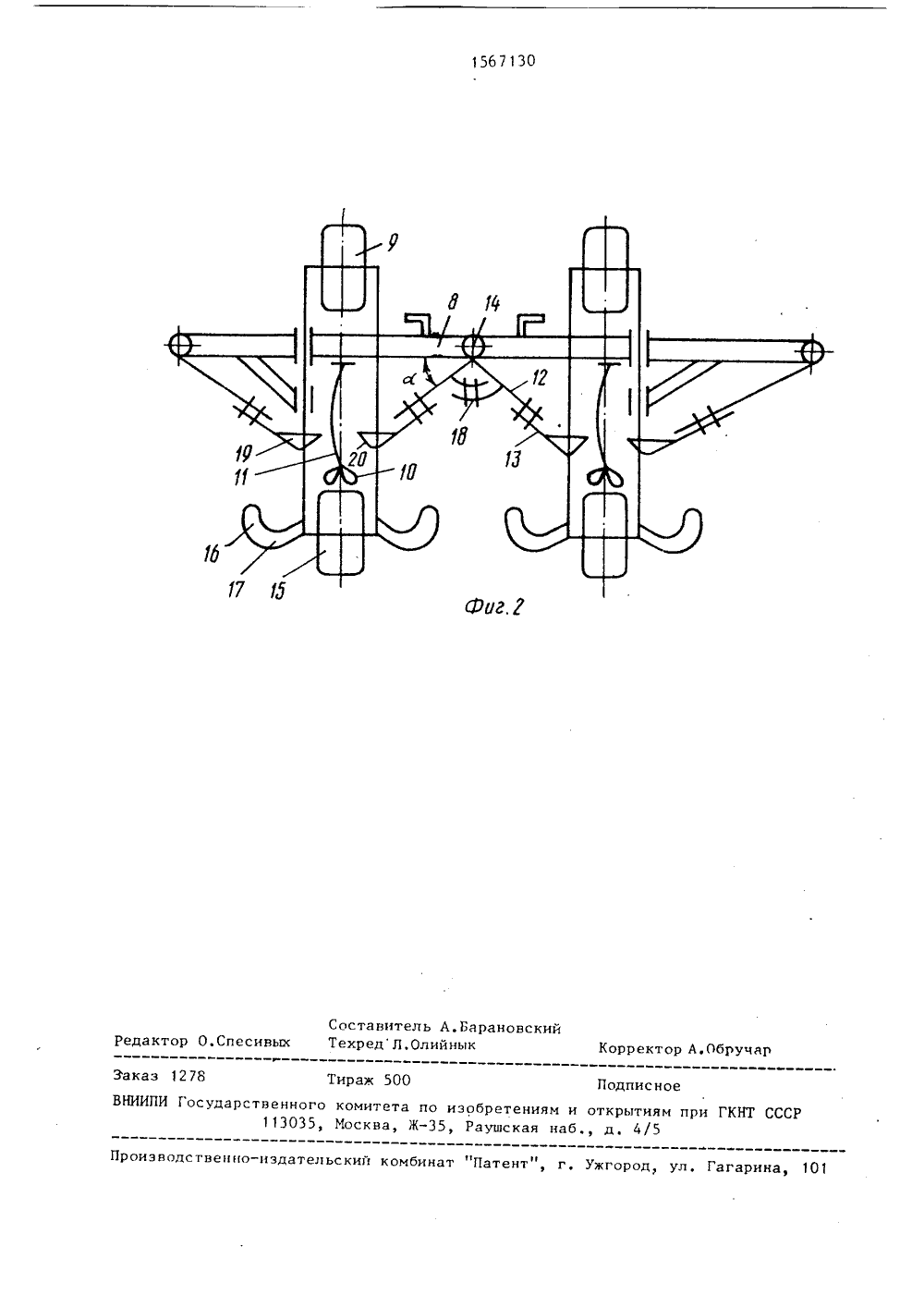

) 5 А 01 В 13/02 ПИСАНИЕ ИЗОБРЕТЕНИВТОРСКОМУ СВИДЕТЕЛЬСТВУ тИ УСТРО 1.сельс ча лнительных о обеспеных щел алов, .то в 7 накло а. атнваюмд, 11 ель чивает выход уст 6 у оснований сф ванн лик оэатратьшение МЕп, ф-лы,снижения расхо ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Азербайджанский научно-исследотельский институт механизации и элерификации сельского хозяйства(54) СПОСОБ ОБРАЗОВАНИЯ ГР СТВО ДЛЯ ЕГО ОСУ 11 ВСТВЛЕ 1 ИЯ(57) Изобретение относится хозяйственному производств ности к способам и почвооб машинам для образования гр изобретения - снижение тру на формирование гряд и умеда поливной воды путе потерь на слив, нлруж полив и упразднения операции по уничтожениюпочвенной корки. формируют гряды 1,борозды 2, одновременно выравниваютповерхности 3 гряд 1 и формируют междпоследниьп и борозда 2 валики 4. Уплотняют дно 5 борозд 2 и нарезают наклонные щели 6 под полотном гряд 1.Устья 7 наклонных еле 6 располагаюту основания валиков 4 со стороны поверхностей 3 гряд 1. Устройство снабжено дополнительными отвалами, установленными для работы всвал с отвалами бороздообразующего рабочего органа и катком между щелерезами, рабочиечасти которых расположены дальше отпродольной. оси бороэдообразующего рабочего органа, чем бороэдные обрезы со стороны гряд 1. 2 с. иИзобретение относится к сельскохозяйственному производству, а именнок способам и почнообрабатывающим машинам для образования гряд.Цель изобретения - снижение трудозатрат на формирование гряд и уменьшение расхода поливной воды.На фиг.1 показана схема профиляповерхности поля при реализации спосоОба образования гряд; на фиг.2 - устройство для образования гряд, видсверху.Способ образования гряд включаетформирование гряд 1 и борозд 2 приодновременном выравнивании поверхностей 3 гряд 1 и формировании между грядами 1 и бороздами 2 валиков 4. Уплотняют дно 5 борозд 2 и нарезают наклонные щели 6 под полотном гряды 1с расположением устьев 7 наклонных щелей 6 у основания валиков 4 со стороны поверхностей 3 гряд 1,Устройство для образования грядсодержит раму 8 с опорными колесами9, двухотвальные бороздообраэующиерабочие органы 10, соединенные с рамой 8 грядилем 11, дополнительные отвалы12 с удлинителями 13, установленными подуглом Ф, к раме 8 на шарнире 14, дополнительные катки 15, наклонные щелерезы 16, снабженные внизу горизонтальными отгибами 17. Дополнительныеотвалы 12 соединены между собой секторным механизмом 18 и установленыдля работы всвал с отвалами бороэдообразующих рабочих органов 10. Концыудлинителей 13 дополнительных отвалов12 имеют сводообраэующую поверхность19 с бороздным обрезом 20, Наклон- .ные щелереэы 16 установлены симметрично по обеим сторонам бороздообразующего рабочего органа 10 и дополнительного катка 15. Рабочая часть наклонных щелереэов 16 расположена 45дальше от продольной оси бороздообраэующего рабочего органа 1 О, чем бороэдной обрез 20 сводообразующей поверхности 19 дополнительного отвала 12.Для предотвращения сгруживания50почвы на поверхности дополнительныхотвалов 12 регулируют их наклон краме 8, угол , посредством изменениядлины удлинителя 13,Устройство для образования гряд ра 5ботает следующим образом.При движении грубокомковатые верхние слои почвы ныравниваются дополнительными отвалами 12 и перемещаются по удлинителям 13 к полевым обрезам 20 сводообразующих поверхностей 19, где под воздействием также отвалон бороэдообраэующих рабочих органов 1 О Формируются в валики 4. Одновременно дополнительные катки 15 уплотняют дно 5 борозды 2, а наклонные щелерезы 16 нарезают щели 6 под полотном гряды 1 так, что устья 7 наклонных щелей 6 располагаются у основания валиков 4 со стороны поверхности 3 гряды 1Применение предлагаемого способа обеспечивает влагоэарядку в нижнемгоризонте гряд и уменьшает потери воды на слив. Снижается расход воды на наружный полив и упраздняется операция по уничтожению почвенной корки. формула изобретения 1, Способ образования гряд, включающий формирование гряд и борозд,нарезание наклонных щелей под полотном гряды, о т л и ч а ю щ и й с ятем, что, с целью снижения трудозатрат на формирование гряд и уменьшениярасхода поливной воды, между грядамии бороздами Формируют налики, причемустье каждой наклонной щели располагают у оснонания валика со стороныполотна гряды,2, Способ по и1, о т л и ч а ю -щ и й с я тем, что одновременно собразованием валиков осуществляют выравнивание гряды,3Устройство для образования гряд,содержащее двухотвальный бороэдообраэующий рабочий орган и симметричноустановленные по обеим сторонам отнего наклонные щелереэы, о т л и -ч а ю щ е е с я тем, что оно снабженодополнительными отвалами, установленными для работы всвал с отвалами бороэдообразующего рабочего органа,и катком, установленными позади последнего между щелереэами, при этомрабочая часть щелереза расположенадальше от продольной оси бороэдообраэующего рабочего органа, чем бороэдной обрез дополнительного отвала.4. Устройство по п.3, о т л ич а ю щ е е с я тем, что,бороздообразующий рабочий орган смонтирован посредством грядиля на раме сопорными колесами, причем на раме установлено поперечно н ряд несколькобороздообразующих рабочих органов.1567130 Составитель А.БарановскийТехредЛ,Олийнык Корректор А.Обручар Редактор О.Спесивых Заказ 1278 Тираж 500 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Проиэводствеццо-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
