156668

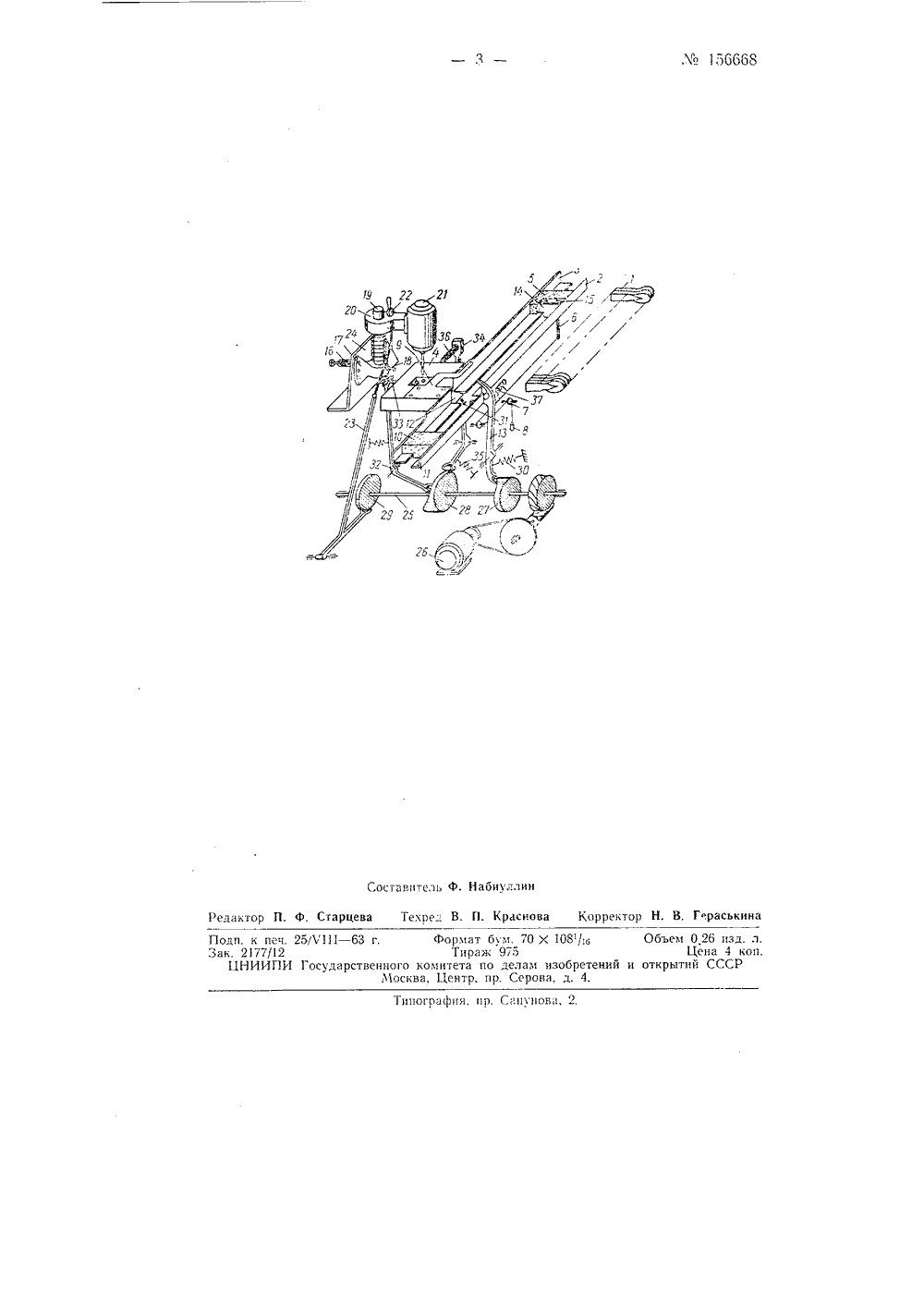

Ло 1566 о 8 ГССР ИСАНИЕ ИЗОБРЕТЕН РСКОМУ СВИДЕТЕЛЬСТВ Г 1 одписная группа Л 157 В,Д.Ц ет, М. Н. Воедило, И. Веревка и А. Ф, КобыжчаВЕРСТИЙ В КЕРНАХ МОЛОТКОИ ПИАНИНО СТАНОК ДЛЯ СВЕРЛЕНИЯ О МЕХА Н И1962 г. за Ъв 781222/25-открытий при Совете ливисе ий и товариык знаков М Заявлено 4 июняио делам изобретеиий в Бюллетене изобре ов СССР в Ь,омитет Опмбликоваиза 1963 г,Известны станки для сверления отверстий в кернах молотков ме.ханики пианино.Осооенностью предлагаемого станка является наличие в нем устройства для подачи под сверло молотков по одному и удаления их после сверловки. Устройство выполнено в виде подающей и приемной кассет с подвижными вкладышами кулачкового вала, взаимодействующего с рычагами подачи молотка и сверл. Такое выполнение станка дает возможность производить групповое сверление, повышать его точность по глубине и под разными углами.Ьа чертеже изооражена принципиальная схема станка.Группу молотков 1, подлежащую сверлению, укладывают в направляющие 2 и 3, жестко закрепленные на столе 4. При помощи подающего приспособления, состоящего из деревянного вкладыша 5, стержня б, блочков 7 и груза 8, вся группа молотков перемещается вдоль направляющих, удерживаясь пластинчатой пружиной 9, до упора керном переднего молотка в выступ стола 1, после чего вкладыш 10 по направляющим (1 вплотную подводится к молотку. В этом положени первый молоток группы оказывается перед выемом в столе, попадая своим керязычок 12. Войлочная асть молотка в этот момент находится точно против вилкообразного рычага 13. Для точного попадания молотка в указанное положение без перекоса деревянный вкладыш 5 несет на себе металлическую пластинку 14, которая может поворачиваться на небольшой угол внутрь вкладыша, сжимая пружинки 15. При оди М 15 ббб 8паковой толщине каждого молотка, ввиду небольшой ворсистостц войлочной части, суммарный размер по войлоку группы молотков несколько превышает суммарный размер по кернам. Эта разница В несколько ъРл;иметров скрадывается прогибанием пластинки 14 ВРутрь Вкладыша 5. По мере подачи ц уменьшения числа молотков и группе разница в суммарных размерах уменьшается, пружинки 15 постепеццо возвращают ГЛастицку 14 В сходРОе по;ОжеРРе, т. е. Па ровець подаО- щего торца вкладыша.На станке ъОжцо сВерлить мОлОтки под разцылР углами. Для установки нужного угла сверления отводится фиксатор 16 и сектор 17 поворачивается ца требуемый угол вокруг оси 18 вместе с направляющей штангой 19, ползуцом 20 и мотором 21. Глубину сверлеция устанавливают при помощи регулировочцого кулачка 22, удлиняющего нлп укорачиваюгцего тягу 23.Каждая из трех граней кулачка соответствует определенному углу поворота штанги 19 Относительно оаз. 24, жестко соедиценнои со столом 4. Кулачковый вал 25, Вращаемый двигателем 26, несет кулачки 27, 28 и 29. В момент упора крайнего молотка в выступ стола 4, торцовый выступ кулачка 27 выходит из-под ролика рычага 13, и пружина 30 посылает вилкообразный конец рычага вперед. Рычаг захватывает молоток и перемешает его до упора керцом в конец выема стола. Поскольку керн басового молотка короче дискантового, то при перемещении перВого из них В Высм стола до упора язычок 12, сРкимая пружР 1 Ку 31, ут;Плнвается войлочной частью молоточка. Несколько раньше кулачок 28 своим торцовым выступом уходит из-под ролика рычага 32 и последний выводит выталкиватель 33 в исходное положение через отверстие в столе. Одновременно с фиксацией молотка в выеме стола 4 наружный выступ кулачка 28 выходит из-под ролика рычага 34. Рычаг посред. ством пружины 35, верхним концом проталкивает через отверстие в столе зажимной стержень, который зажимает молоточек сбоку, после чего производится сверление. Сверло подает кулачок 29, После окончания сверлецня отверстия в керне молотка рычаг 13 отводится в исходное положение. Рычаг 34 освобождает зажимцой стержень 36. Рычаг 32 ВыдВигает Выталкиватель 33 до упора В керн молотка, после чего происходит обратное перемещение стержня до совпадения со створом другой пары направ.яОщих 11.При перемещении молотка с укороченным керцом назад .зычок 12 возвращается пружиной 31 в прежнее положение, фиксируя деталь горизонтально, После этого выталкиватель отводится, назад, а вкладыш 5 с пластинкой 14 проталкиваот остальные молотки до упора в выступ стола 4, одновременно перемещая вдоль направляющих 11 просверленную деталь с вкладышем 10.После просверливания последнего молотка стержень 6, двигающий вкладыш 5, выключает станок, воздействуя ца выключатель 37.Предмет изобретенияСтанок для сверления отверстий в кернах молотков механики пианино, отл и ч а ю щи й с я тем, что для осуществления группового сверления, повышения точности по глубине и под разными углами на пем установлено устройство для подачи под сверло молотков по одному и удаления их после сверловки, выполненное в виде подающей и приемной кассет с подвижными вкладышами кулачкового вала, взаимодействующего с рычагами подачи молотка и сверл.абиулли ос гави Текре В, П. Краснова Корректор Н. В, Г .раськин Редактор Л, Ф, Стар Типография. пр. Саптнова,Подп. к печ. 25(Ъ 111 - 63 г. Зак, 217/12 ЦНИИПИ Государственного ко Москва
