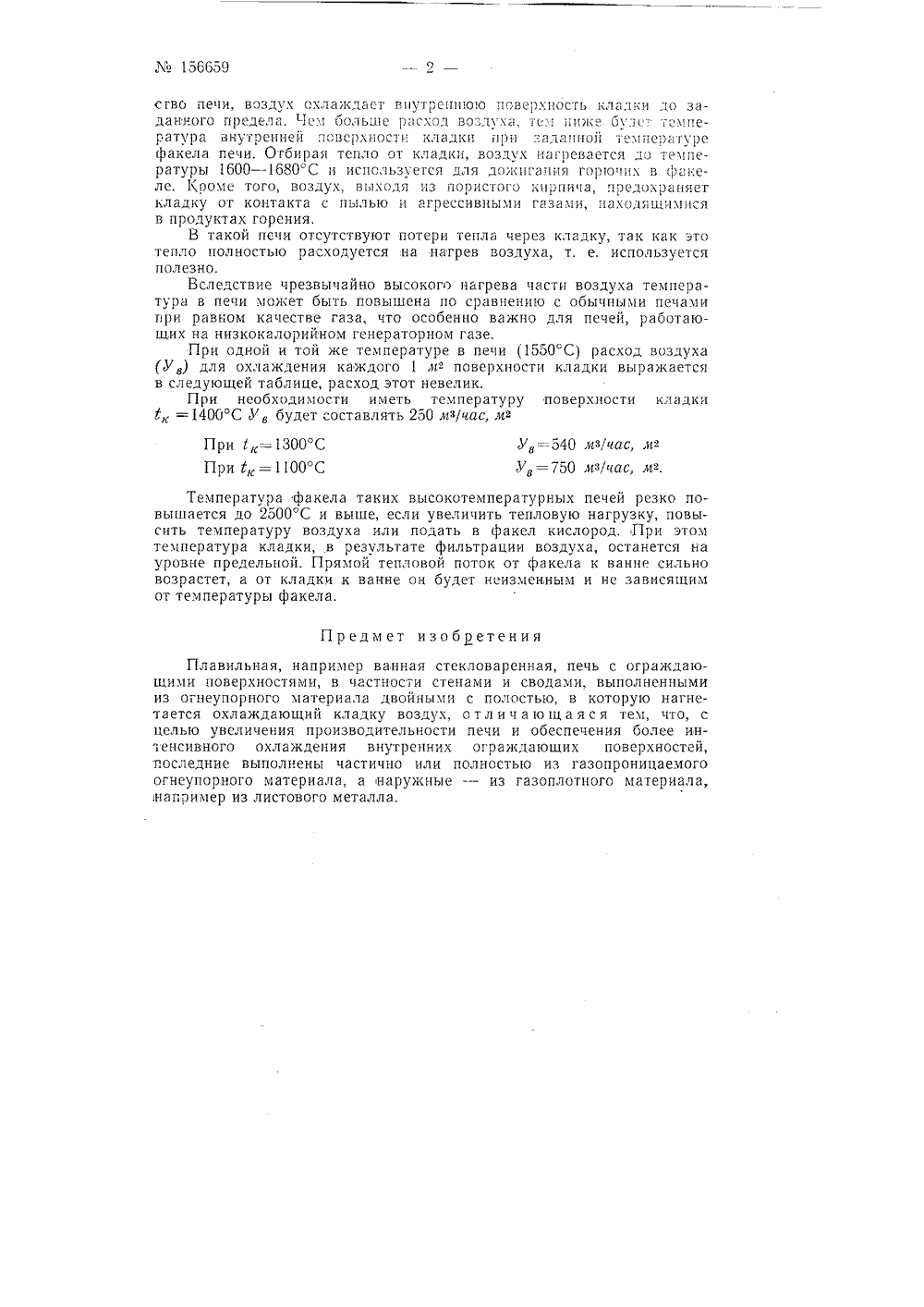

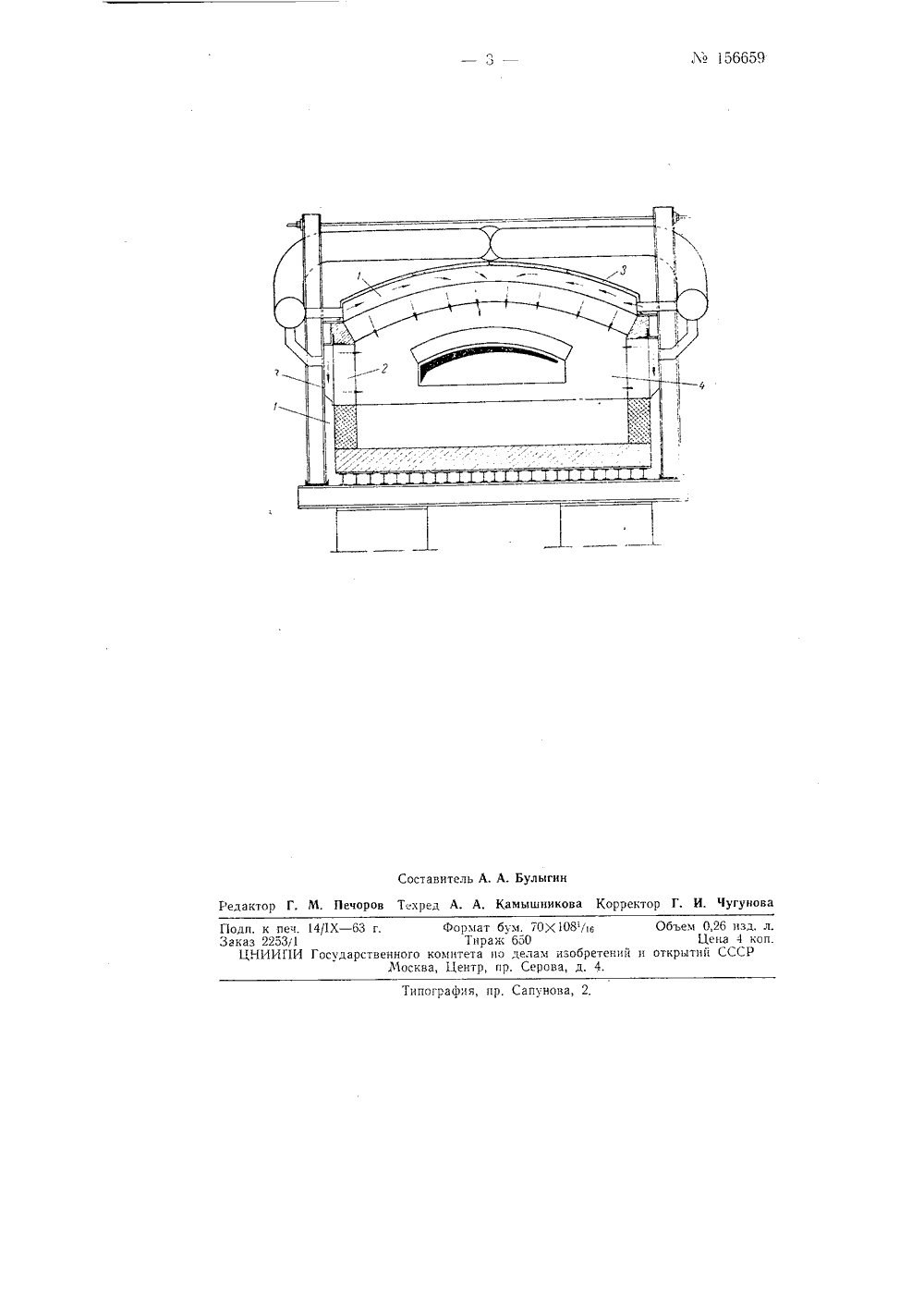

156659 Класс С ОЗЬ, 32 а, 50 вСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСНОМУ СВИДЕТЕЛЬСТВУ Подписная группа Х 0 145 А. И. Рожанский, Н. А. Захариков, В, А. Суховей и В. Л. Ларин ПЛАВИЛЬНАЯ, НАПРИМЕР ВАННАЯ СТЕКЛОВАРЕННАЯ,ПЕЧЬЗаявлено 15 июня 1962 г. за М 782562/29-14в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 16 за 1963 г.Изве тна плавильная, например ванная стекловаренная, печь с ограждающими поверхностями, в частности стенами и сводами, выполненными из огнеупорного материала двойными с полостью, в которую нагнетается охлаждающий кладку воздух. В такой печи интенсификация течлопередачи, а следовательно, увеличение производительности связаны с значительным повышением температуры факела, который лимитируется стойкостью кладки стен и пода печи.Свод и стены особенно быстро разрушаются в результате взаимодействия огнеупорной кладки с пылью и агрессивными газами, поступающими из шихты. На поверхности огнеупорной кладки образуются логкоплавкие соединения, что вынуждает резко снижать рабочую температуру внутренней поверхности кладки. Эта температура значительно выше максимально допустимой для огнеупорной кладки в среде чистых газов.В предлагаемой печи, с целью увеличения производительности печи и обеспечения более интенсивного охлаждения внутренних ограждающих поверхностен, последние выполнены асино или полностью из газопроницаемого огнеупорного материала, а наружные - из газо- плотного материала, например из листового металла,гта чертеже схематически изображена плавильная ванная стекло- варенная печь с кладкой из огнеупорного газопроницаемого пористого кирпича,В полости 1, образованной газопроницаемой кладкой из пористого огнеупорного кирпича 2 и стенками 3 металлического кожуха, подается холодный воздух, который проходит через огнеупорный кирпич 2 в пламенное пространство 4 печи. Входя в пламенное пространМ 156659 СГВО ПЕЧИ, ВоздуХ РХЛЯЖДсЕТ ВнуТрЕПНЮЮ ПОВЕРХНОСТЬ КЛсЗДКИ ДО ЗаДЯННОГО Г 1 рЕдЕЛя. 1 Е ООЛЬШЕ р;1 СХОд ВОЗ;ухс 1, ТЕМ ПнжЕ бу:1 Е ТСМПЕ- ряту 132 Внутренней пОВсрхпост. кладки при зад 2 ИИОй те.1 пер 21 уре факела печи. Отбирая тепло от кладки, воздух 1 агревается до температуры 1600 - 1680 С и используегся для доскпгая горюих в факеле. 11,роме ТОГО, Воздух, Выходя из пористОГО кпрпи 12, предохрс 1 няет кладку от контакта с пылью и агрессивными газами, находящимися в продуктах горения.В такой печи отсутствуют потери тепла через кладку, так как это тепло полностью расходуется на натрев воздуха, т, е. используется полезно.Вследствие чрезвычайно высокого нагрева части воздуха температура в печи может быть повышена по сравнению с обычными печами при равном качестве газа, что особенно важно для печей, работающих на низкокалорийном генераторном газе.При одной и той же температуре в печи (1550 С) расход воздуха (У ) для охлаждения каждого 1 л- поверхности кладки выражается в следующей таблице, расход этот невелик.При необходимости иметь температуру поверхности кладки=1400 С У, будет составлять 250 лЯчас, и 2 Ув - 540 изчас и Ув =750 из/час и При 1 .=1300 С При =1100 С Температура факела таких высокотемпературных печей резко повышается до 2500 С и выше, если увеличить тепловую нагрузку, повысить температуру воздуха или подать в факел кислород. При этом температура кладки, в результате фильтрации воздуха, останется на уровне предельной. Прямой тепловой поток от факела к ванне сильно возрастет, а от кладки к ванне он будет неизменным и не зависящим от температуры факела. Предмет изобретения Плавильная, например ванная стекловаренная, печь с ограждающими поверхностями, в частности стенами и сводами, выполненными из огнеупорного материала двойными с полостью, в которую нагнетается охлаждающий кладку воздух, о тл и ч а ю щ а я с я тем, что, с целью увеличения производительности печи и обеспечения более инГенсивного охлаждения внутренних ограждающих поверхностей, госледние выполнены частично или полностью из газопроницаемого огнеупорного материала, а наружные - из газоплотного материала, например из листового металла, М 156659Составитель А. А. БулыгинРедактор Г. М. Печоров Техред А. А. Камышникова Корректор Г. И. ЧугуноваПоди. к печ. 14/1 Х - 63 г. Формат бум. ТОХ 108/ы Объем 0,26 изд, л. Заказ 22531 Тираж 650 Цена 4 коп. ЦЧИИГ 1 И Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4. Типография, пр, Сапунова, 2,
