156622

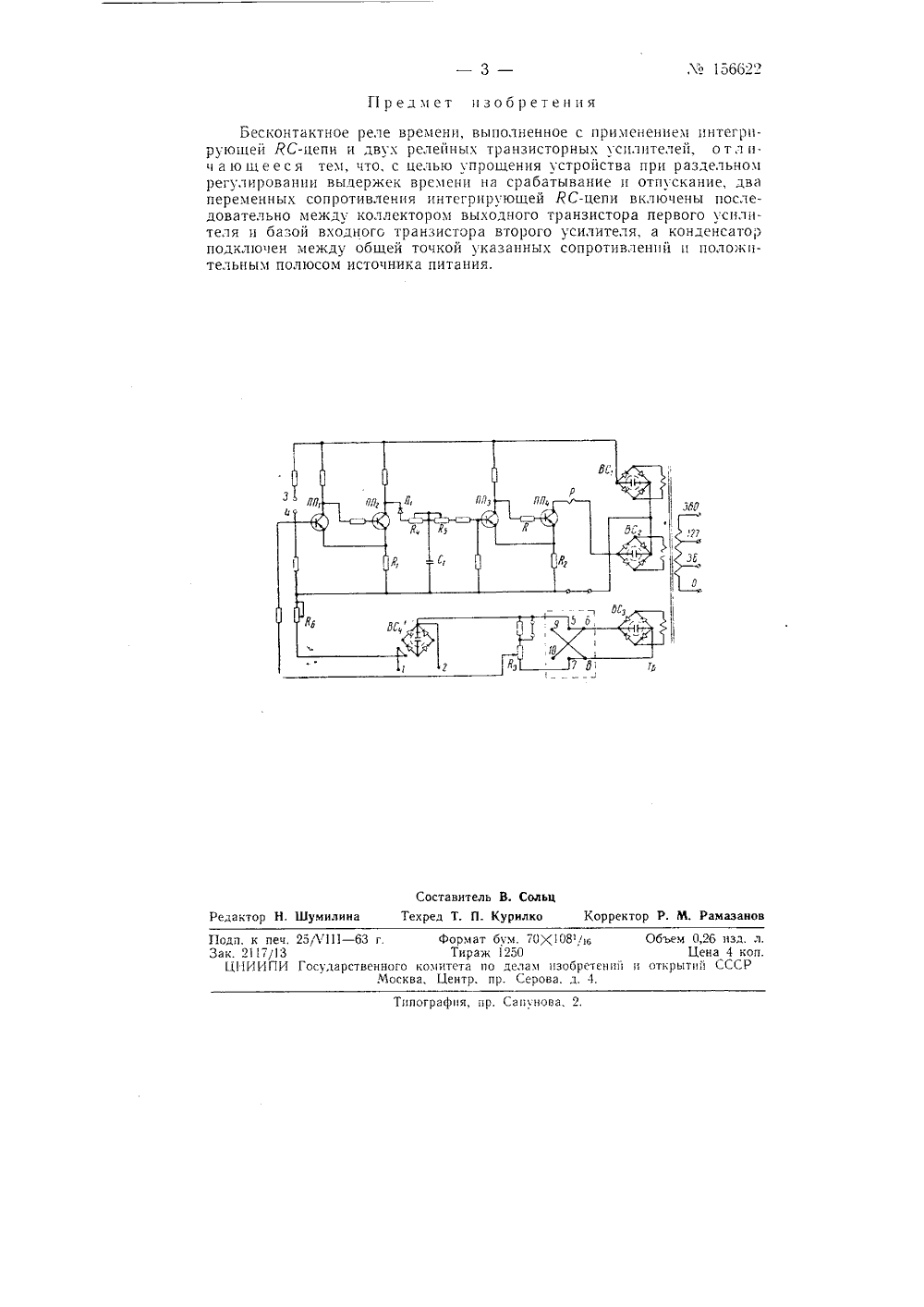

Класс Н 0111; 21 д, 4,;,Лов 156622 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 97 А, П. Кузьменко БЕСКОНТАКТНОЕ РЕЛЕ ВРЕМЕНИЗаявлено 20 июня 1962 г. за М 783273/24-7 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 16 за 1963 г.Предметом изобретения является бесконтактное реле времени, выполненное с применением интегрирующей ЯС-цепи и двух релейных транзисторных усилителей.Особенностью предлагаемого реле этого типа является выполнение раздельного регулирования выдержки времени на срабатывание и отпускание,Это выполнение, в соответствии с изобретением, заключается в последовательном вкл 1 очении двух переменных сопротивлений ЯС-цепи между коллектором выходного транзистора первого усилителя и базой входного транзистора второго усилителя. и подключении конденсатора этой цепи между обшей точкой указанных сопротивлений и положительным полюсом источника питания.На чертеже представлена принципиальная схема предлагаемого бесконтактного реле времени, собранного на двух работающих в релейном режиме полупроводниковых усилителях, из которых один образован транзисторами ПП, и ППв, а другой - транзисторами ППа и ПППринцип работы обоих усилителей одинаковый.В нормальном положении, когда на вход усилителя не поступаег сигнала, транзистор ППт закрыт, а транзистор ПП. открыт, транзистор ППа закрыт, а транзистор ПП 4 открыт и реле Р обтекается током. Релейный режим усилителя создается вследствие наличия сопротивлений Й 1 и Й. создающих положительную обратную связь.Трансформатор Тр имеет три выходных обмотки, которые намотаны константановым проводом с большим сопротивлением, что позволяет предотвратить возникновение искры в источнике питания,156622Выпрямленное напряжение с выпрямителя ВС подается на питание схемы, с выпрямителя ВС,. - на питание реле Р и с выпрямителя ВСЗ - на переменное сопротивление Л служащее для питания цепей управления.Переменные сопротивления Р 4 и Я; предназначены для регулирования выдержек времени как на отпускание, так и на срабатывание.С сопротивления Рз снимается необходимое напряжение, обеспечивающее определенное контактное переходное сопрогивление, и при закорачивании зажимов 1 - 2 сигнал подается на вход транзистора ПП который скачкообразно открывается, а транзистор ПП закрывается. С коллектора транзистора ПП напряжение подается на конденсатор С через сопротивление Я от величины которого зависит время заряда конденсатора. При достижении напряжения на конденсаторе С достаточного для срабатывания второго усилителя, транзистор ПП открывается, а транзистор ПП, закрывается, что вызывает обесточивание реле Р.Время нарастания напряжения на конденсаторе С, до величины, достаточной для срабатывания второго усилителя, определяет время выдержки реле на отпусканпе.При снятии сигнала с входа транзистора ПП, последний закрывается, а транзистор ПП открывается. Напряжение на коллекторе транзистора ПП становится близким к нулю и начинается разряд конденсатора С При напряжении на конденсаторе С не достаточном для удержания усилителя в рабочем состоянии, транзистор ПП;, закрывается, а транзистор ПП, открывается и реле Р обтекается током, т. е. устройство возвращается в исходное положение.Для увеличения выдержки на срабатывание служит стабилитрон Д который уменьшает разрядный ток по цепочке С, - Я, - Д, - ПП, - Р, - С,При использовании электромагнитных или тахогенераторных да- чиков сопротивление Я; устанавливается в нулевое положение, а датчики подключаются к зажимам 1 - 2. Для улучшения работы реле совместно с датчиками в устройство встраивается выпрямитель ВС 4 на точечных диодах. Принцип работы схемы остается прежним.Для регулирования переходного контактного сопротивления служит переменное сопротивление Рь которым изменяется амплитуда входного сигнала.Предлагаемое реле нормально работает при притянутом якоре выходного реле Р, т. е, последнее обтекается током, что позволяет контролировать наличие питающего напряжения.В случае необходимости применения в схемах автоматики выходного реле Р с отпущенным якорем необходимо изменить полярность напряжения на сопротивлении Рд и поставить перемычку на зажимы 3 - 4. Изменение полярности осуществляется перестановкой перемычек с зажимов 5 - б, Т - 8 на зажимы 5 - 9, 7 - 10.При этом при разомкнутых зажимах 1 - 2 на базу транзистора ПП, подается минус, и он открывается. При замыкании зажимов 1 - 2 на базу транзистора ПП подается сигнал положительной полярности, который закрывает транзистор ПП в результате чего срабатывает выходное реле Р. Принцип работы схемы остается прежним.Коэффициент возврата реле регулируется с помощью сопротивле" ния Р.Предмет изобретенияБесконтактное реле времени, выполненное с применением интегрирующей РС-цепи и двух релейных транзисторных усилителей, отл ич а ю щееся тем, что, с целью упрощения устройства при раздельном регулировании выдержек времени на срабатывание и отпускание, два переменных сопротивления интегрирующей ЯС-цепи включены последовательно между коллектором выходного транзистора первого усилителя и базой входного транзистора второго усилителя, а конденсатор подключен между общей точкой указанных сопротивлений и положительным полюсом источника питания.Составитель В. Сольц Редактор Н. Шумилина Техред Т. П. Курилко Корректор Р. М. Рамазанов Поди. к печ. 25 уУ 111 - 63 г. Формат бум. 70)(108,бб Объем 0,26 нзд. л.Зак. 217/13 Тираж 1250 Цена 4 коп.ЦИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова. д. 4.Типография, пр. Сапунова, 2.
