Отвертка-винтодержатель

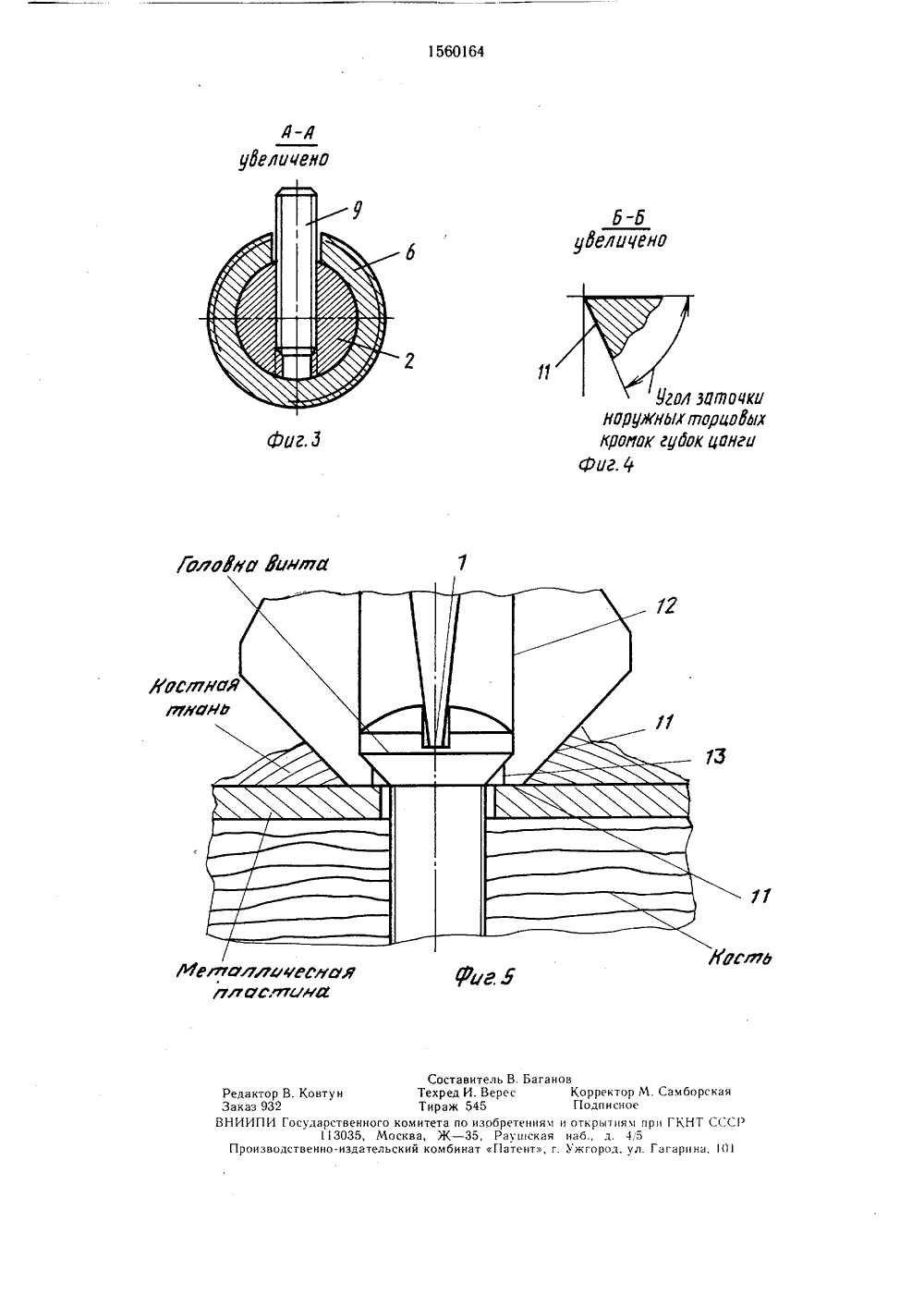

ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР И РЕТЕ ОПИСАН К АВТОРСКОМ ЕЛЬСТВУ В 4327844/28-1413.11.8730.04.90. Бюл.16Горьковский политехниьковский государственнститут им. С. М. КироА. В. Денисенко, Ю. ПМельгунов, Л. Н, Соко. Овчинников615.472.616.71-001.5.089Авторское свидетельств40756, кл. А 61 В 17/5 ескии институт ный медицинсваАдясов,лов(51)5 А 61 В 17/58 ВИНТОДЕРЖАТЕЛЪотносится к травматолои предназначено для увеажима винта при удалении ройство вращают за ручи установленную на нем вым зажимом 5. При этом ые кромки 11 губок цанги 5ткань. Затем вращением т цангу 5 на головке винбрыва головки ва стержне зрезы между губками цанги касательной к внутреннеги. 5 ил.(57) Изобретениегии и ортопедииличения усилия зего из кости. Устку 3 стержня 2втулку 4 с цангорежущие наружнвырезают костнуюмуфты 7 зажимаюта или в случае овинта. Причем ра5 выполнены пому отверстию цан1560164 Формула изобретения г.г зИзобретение относится к медицине, а именно к травматологии и ортопедии,Цель изобретения - увеличение усилия зажима винта.На фиг. 1 приведена отвертка-винтодержатель, общий вид; на фиг. 2 - то же, со стороны цанговых захватов; на фиг. 3 - сечение А - А на фиг. 1; на фиг. 4 - сечение Б - Б на фиг. 1, угол заточки одного лепестка зажимной цанги; на фиг, 5 - рабочие поверхности отвертки-винтодержателя, установленные на головке винта.Отвертка содержит рабочее лезвие 1, выполненное на стержне 2 с Т-образной ручкой 3. Лезвие 1 помешено внутрь пустотелой цилиндрической втулки 4 с цанговым зажимом 5, на корпусе которой имеется сквозная прорезь 6. На наружной поверхности втулки 4 выполнена резьба, на которую навинчена сводящая муфта 7, контактирующая с рабочими губками 8. К стержню 2 крепится стопор 9, помещенный в сквозную прорезь 6 и зажимаемый между двумя кольцевыми гайками 10, навинченными на резьбовую часть втулки 4. Наружные торцовые поверхности 11 цанговых губок 8 выполнены с заточкой в виде режуших кромок, причем разрезы между губками 8 выполнены тангенциально к вписанной в них окружности. Внутренняя поверхность цанговых лепестков снабжена выточкой 12 таким образом, что захватная часть лепестков имеет выступ 13 меньшего диаметра.Предлагаемая отвертка работает следуюшим образом,Вращением сводяшей муфты 7 устанавливают диаметр цанговых зажимов 5, больший или равный диаметру головки винта.Кольцевые гайки 10 устанавливают так, чтобы рабочее лезвие 1 не выходило из цангового зажима. Вращая ручку 3 и соединенную с ней цангу с режушими кромками 11, выбирают костную ткань вокруг головки винта так, чтобы цанговый зажим 5 мог охватить головку винта, Лезвие 1 помешают в шлицы головки винта. Врашением сводящей муфты 7 зажимают головку винта в цанго вом зажиме 5, кольцевыми гайками 1 О прижимают рабочее лезвие 1 к шлицам винта.Вращением ручки 3 и связанного с ней цангового зажима 5 производят вывинчивание винта. Усилие отвинчивания прикладывают при этом и к шлицам, и к головке винта, что способствует более равномерному распределению усилий между шлицами и головкой винта. При этом головка винта, находяшаяся в выточке 12, жестко зажимается между выступами 13 и рабочим 20 лезвием 1, помещенным в шлице винта.В случае обрыва головки винта с помошью режущих кромок 11 выбирается углубление в кости так, чтобы освободить доступ цанговому зажиму к стержню винта. Стержень винта зажимается в цангах и производится вывинчивание обломка. Отвертка-винтодержатель, содержащаярукоятку со стержнем, цанговый зажим и обжимаюшую его муфту, отличающаяся тем, что, с целью увеличения усилия зажима винта, разрезы между губками цанги выполнены по касательной к внутреннему отверстию цанги, а наружные торцовые кромЗ 5 ки губок цанги выполнены режушими,. Багс Составитель В Техред И. Вере Тираж 545 комитета по изобретения осква, Ж - 35, Раушск ский комбинат ПатентаповКорректор М. СамборскаяПодписноеи и открытиям прн ГКНТ СССРя наб., д. 4 5г. Ужгород, ул. Гагарина,Редактор В. КовтунЗаказ 932НИИПИ Государственного3035, МПроизводственно-издател Ф-Фу 3 иицгчв Голо 3 но Зинта Метцлличесиоюласлзьюа Угол замочкинаружных тсрцобыхкракок губок цонги Фиг. Ф
