Демодулятор частотно-модулированных сигналов

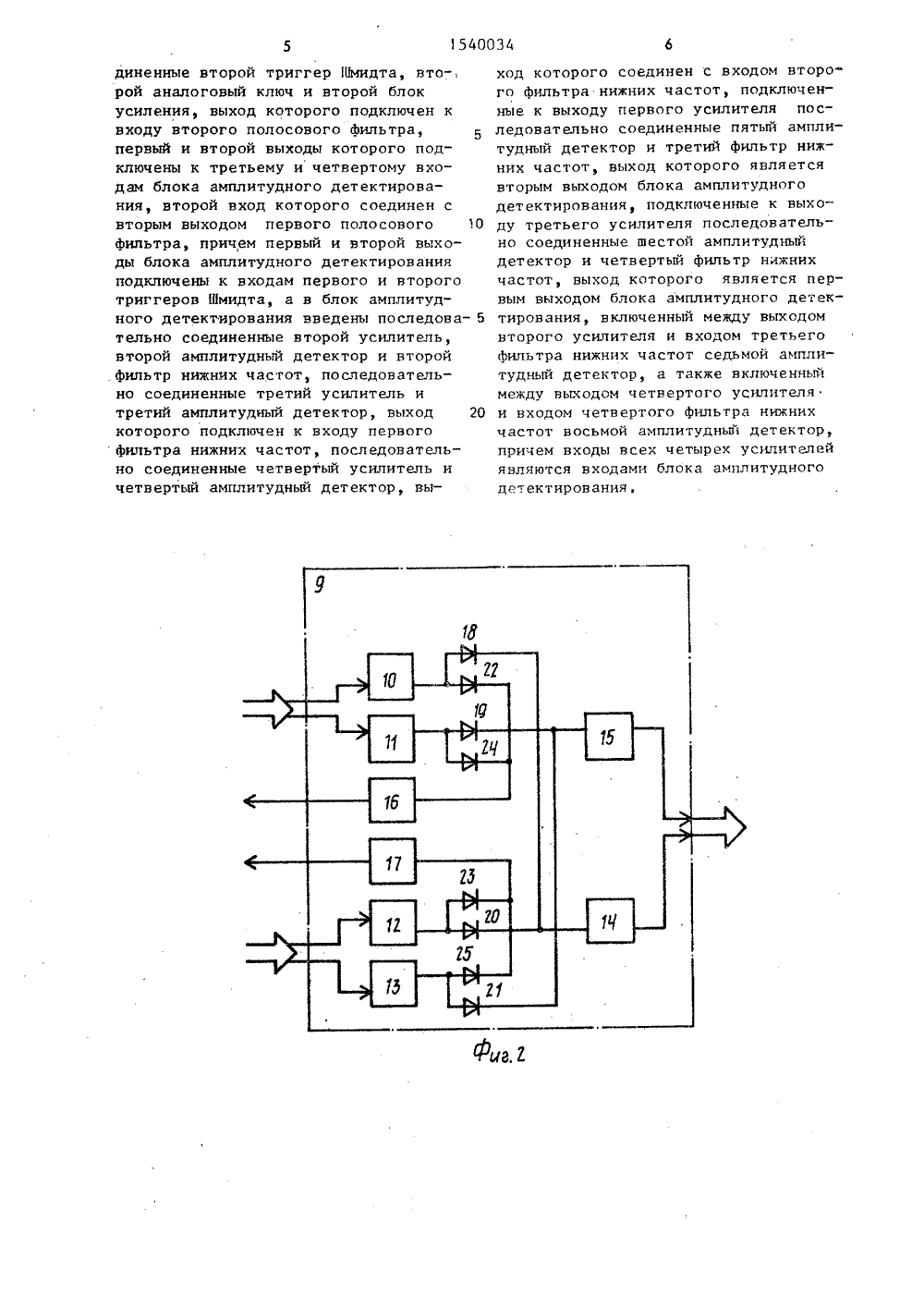

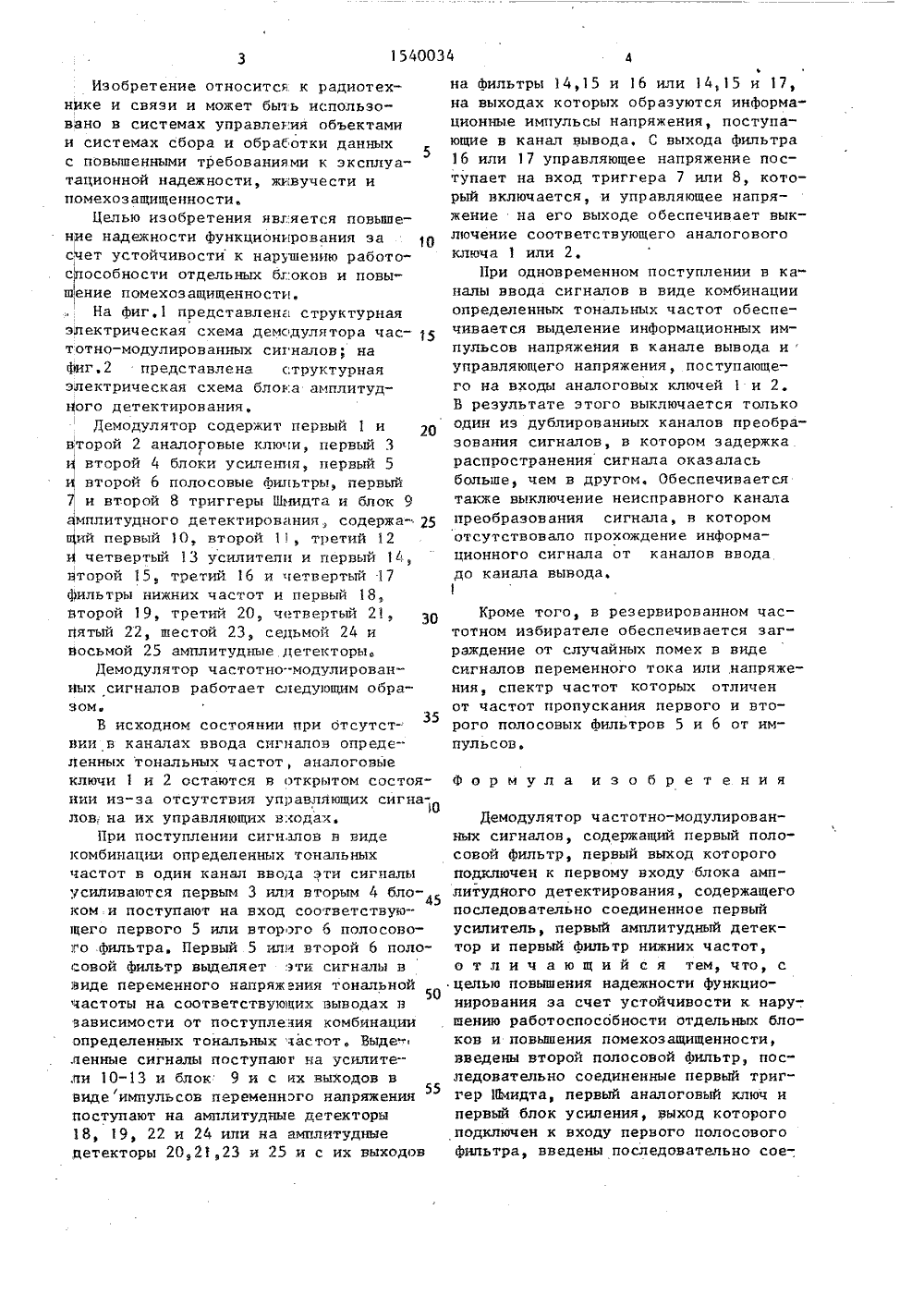

(51)5 Н СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВУ А ВТОРСНОЬЮГ Т, Баксич У. Искусствор 1984 в тф 1 в ТНО-МОДУЛИРО 4 Д Р(57) Изобретение относится к радиотехнике. Цель изобретения - повышение надежности функционирования засчет устойчивости к нарушению работоспособности отдельных блоков и повышение помехозащищенности. Демодулятор содержит аналоговые ключи 1 и 2,блоки усиления 3 и 4, полосовые фнльтры 5 и 6, триггеры 1 митта 7 и 8 иблок амплитудного детектирования(БАД) 9. 1 ри одновременном поступлении в каналы ввода сигналов в виде комбинации определенных тональных частот обеспечивается выделение информационных импульсов напряжения в канале вывода и управляющего напряжения, поступающего на ключи 1 и 2. В результате этого выключается только один из дублированных каналов преобразования сигналов, в котором задержка распространения сигнала оказалась больше, чем в другом. Обеспечивается также выключение неисправного канала преобразования сигнала, в котором отсутствовало прохождение информационного сигнала от каналов ввода доканала вывода. Кроме того, обеспечивается заграждение от случайных помех в виде сигналов переменного тока или напряжения, спектр частот которых отличен от частот пропускания фильтров 5 и 6. 2 ил.Изобретение относится к радиотехнИке и связи и может быть использовано в системах управления объектамии системах сбора и обработки данных5с повышенными требованиями к эксплуатационной надежности, живучести ипомехозащищенности.Целью изобретения является повыше ние надежности Функционирования засчет устойчивости к нарушению работос особности отдельных бг:оков и повышение помехозащищенности.На фиг.1 представлена структурнаяэлектрическая схема демодулятора частотно-модулированных сигналов; нафиг,2 представлена структурнаяэлектрическая схема блока амплитудного детектирования,Демодулятор содержит первый 1 и 20второй 2 аналоговые ключи, первый 3второй 4 блоки усиления, первый 5и второй 6 полосовые фильтры, первый7 и второй 8 триггеры Шмидта и блок 9мплитудного детектирования содержа" 25ий первый 10, второй 11, третий 12И четвертый 13 усилители и первый 14,Второй 15, третий 16 и четвертый .7Фильтры нижних частот и первый 18,Второй 19, третий 20, четвертый 21,пятый 22, шестой 23, седьмой 24 ивосьмой 25 амплитудные детекторы,Демодулятор частотно-модулированНых сигналов работает следующим образом.В исходном состоянии при отсутствии в каналах ввода сигналон опредеЛенных тональных частот, аналоговыеключи 1 и 2 остаются в открытом состоянии нз-за отсутствия управляющих сигнаОлов,на их управляющих входах.При поступлении сиги,шов в видекомбинации определенных тональныхчастот в один канал ввода эти сигналыусиливаются первым 3 или вторым 4 блоком и поступают на вход соответствующего первого 5 или второго 6 полосового фильтра. Первый 5 или второй 6 полосовой фильтр выделяет эти сигналы нвиде переменного напряжения тональной50частоты на соответствующих выводах взависимости от поступлеяия комбинацииопределенных тональных частот. Выделенные сигналы поступают на усилители 10-13 и блок 9 и с ях выходов ввидеимпульсов переменного напряженияПоступают на амплитудные детекторы18, 9, 22 и 24 или на амплитудныедетекторы 20,21,23 и 25 и с их выходов на фильтры 14,15 и 16 или 14,15 и 17,на выходах которых образуются информационные импульсы напряжения, поступающие в канал вывода. С выхода Фильтра16 или 17 управляющее напряжение поступает на вход триггера 7 или 8, который включается, и управляющее напряжение на его выходе обеспечивает выключение соответствующего аналоговогоключа 1 или 2,При одновременном поступлении в каналы ввода сигналов в виде комбинацииопределенных тональных частот обеспечивается выделение информационных импульсов напряжения в канале вывода иуправляющего напряжения, поступающего на входы аналоговых ключей 1 и 2.В результате этого выключается толькоодин иэ дублированных каналов преобразования сигналов, в котором задержка.распространения сигнала оказаласьбольше, чем в другом, Обеспечиваетсятакже выключение неисправного каналапреобразования сигнала, в которомотсутствовало прохождение информационного сигнала от каналов вводадо канала вывода,Кроме того, в резервированном частотном избирателе обеспечивается заг" раждение от случайных помех в виде сигналов переменного тока или,напряжения, спектр частот которых отличен от частот пропускания первого и второго полосовых йильтров 5 и 6 от импульсов.Формула изобретенияДемодулятор частотно-модулированьщх сигналов, содержащий первый поло- совой Фильтр, первый выход которого подключен к первому входу блока амплитудного детектирования, содержащего последовательно соединенное первый усилитель, первый амплитудный детектор и первый фильтр нижних частот, отличающийся тем,что, с целью повышения надежности функционирования за счет устойчивости к нарушению работоспособности отдельных блоков и повышения помехозащищенности, введены второй полосовой йильтр, последовательно соединенные первый триггер йчидта, первый аналоговый ключ и первый блок усиления, выход которого подключен к входу первого полосового Фильтра, введены последовательно сое-,540034 г.2 диненные второй триггер Шмидта, вто-. рой аналоговый ключ и второй блок усиления, выход которого подключен к входу второго полосового фильтра,5 первый и второй выходы которого подключены к третьему и четвертому входам блока амплитудного детектирования, второй вход которого соединен с вторым выходом первого полосового 10 фильтра, причем первый и второй выходы блока амплитудного детектирования подключены к входам первого и второго триггеров Шмидта, а в блок амплитудного детектирования введены последова тельно соединенные второй усилитель, второй амплитудный детектор и второй фильтр нижних частот, последовательно соединенные третий усилитель и третий амплитудньгй детектор, выход 20 которого подключен к входу первого фильтра нижних частот, последовательно соединенные четвертый усилитель и четвертый амплитудный детектор, вы -ход которого соединен с входом второго фильтра нижних частот, подключенные к выходу первого усилителя последовательно соединенные пятый амплитудный детектор и третий фильтр нижних частот выход которого являетсявторым выходом блока амплитудногодетектирования, подключенные к выходу третьего усилителя последовательно соединенные шестой амплитудныйдетектор и четвертый фильтр нижнихчастот, выход которого является первым выходом блока амплитудного детектирования, включенный между выходомвторого усилителя и входом третьегофильтра нижних частот сецьмой амплитудный детектор, а также включенныймежду выходом четвертого усилителяи входом четвертого фильтра нижнихчастот восьмой амплитудный детектор,причем входы всех четырех усилителейявляются входами блока амплитудногоцетектирования,
