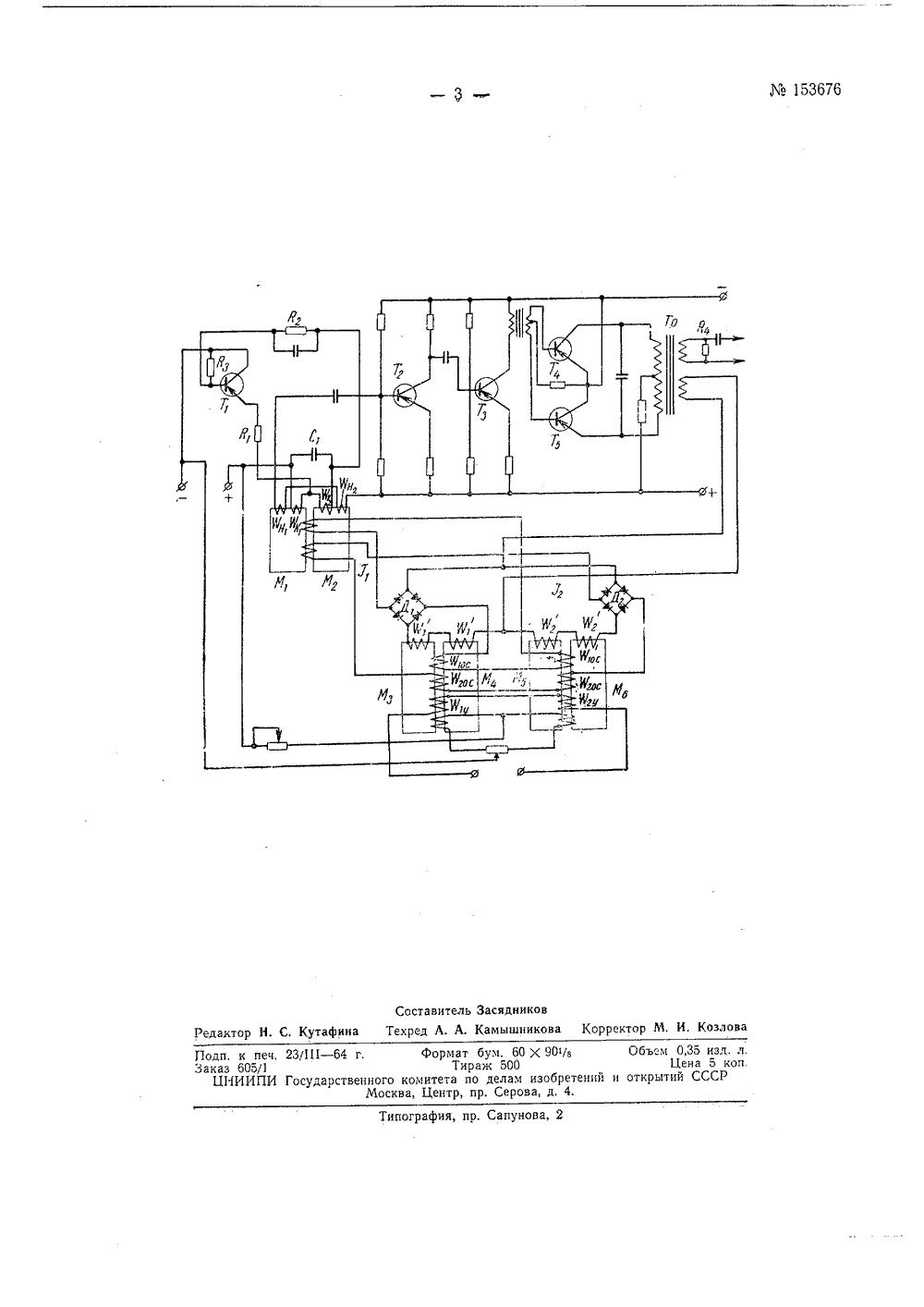

.1962 ( 77564/26 Заивле ОСУЛАРСТВЕИНЫИ ПМИТЕТ ПЗ АЕАС ВР ц 111; и ОткРытССР Опубликовано 26,Ч 1.1963, Боллетен нь и А. В. Примак ЕЛ" И "МЕРЕН ИЯ Р, А. Каплан, А, Н, Щ ЧАСТОТНАЯ СИСТЕМ Частогпые системы телеизмерения, содер жашие датчик, соединенный с усилителем, управля 1 ошим частотой генератора, известны. Применение существующих частотных систем телеизмерения сигналов датчиков с выходом на постоянном токе малои мощности при использовании подмагпичиваемой индуктивности в качестве чувствительного элемента передатчика требует дополнительных усилителей постоянного тока на входе преобразовательных элементов, Полупроводниковые усилители сигналов малой мощности постоянного тока отличаются малой стабильностью и большими погрешностями. Применение же магнитных усилителей на промышленной частоте затруднено вследствие их громоздкости.Предлагается в качестве усилителя сигнала датчика использовать магнитный усилитель, подключенный к выходу генератора, частотой которого он управляет. Это позволяет использовать датчик с выходом как на переменном, так и на постоянном токе и повысить стабильность работы системы.Принципиальная схема устройства приведена на чертеже.Генератор выполнен на полупроводниковом триоде Т по схеме с контуром между коллектором и базой. Индуктивность контура состоит из двух равньх об оток й и Ж и двух симметричных магнитопроводов Л 4 в и Мт. Каждая из двух равных оомоток постоянного тока ОхваЫваст 00 а сердечника ааГпптопроводов, Рабочая частота генератора устанавливается БО 1 тп 1 тсиа группа Л 25.1 ссответствуюшпм выоором величины емкости конденсатора Ст, Сопротивление Я отделяет от контура малое сопротивление эмпттер - база, чтобы оно не пагружало контур, и регулирует глубину отритательной обратной связи генератора. Сопротивления Я. и К стаоилизируют рабочую точку триода Т,. Выходное напряжение снимается с двух симметричных обмоток Ти В, гальваническп не свя.2ванных с контурными обмотками генератора, и поступает на первый каскад полупроводнпкоього усилителя (первый каскад выполнен па триоде Т.,), а затем на второй каскад усилителя, выполненный на триоде Тв по схеме с общим эмиттером. Для лучшего согласования второго каскада с последним каскадом, выполненным на триодах Т, и Т; по схеме с общим эмиттером, примепена междукаскадная трансформаторная связь. С выхода последнего каскада сигнал поступает в канал связи, шунтированный буферным сопротивлением Йт Генератор и полупроводниковый усилитель охвачены общей отрицательной обратной связью, поступающей со вторичной обмотки выходного трансформатора Тр па обмотки подмагничивания маптитопроводов генераторов через магнитный усилитель, Магнитный усилитель выполнен на четырех тороидальных сердечниках М, М М;Мв и собран по двухтактной дифференциальной схеме с выходом па постоянном токе па две отдельные гальвапическп пе связаппыс обмотки Г - 1 Г, и- В,Электромагнитная нагрузка мапитцого усилителя позволяет примепить два одцотактных усилителя без балластных сопротивлений и раздельных источников питания. На выходе каждого одц 1 отактцого усилителя вк;цочается одна из обмоток 1 Г - 1 Г Илц 11" - ЦГ так, чтобы результирующая намагшчивающая сила нагрузки была прогорциоцальца разности токов на выходе усилителей. Тогда при нулевом значении усилцваемого сигнала результирующая намагццчивающа 51 сила цагрузки равна нулю. Обмотки управления Т, и 1 Р,одцотактных магпитцых усилителей кючаюся последовательцо таким образом, чтобы усиливаемый сигцал вызывал увеличение тока на выходе одного цз одцотактцых усилителей и уменьшецие тока ца выходе другого.На каткдо сердечцпке 1 силцтеля цмеОтся по две обмотки обратной связи Т 101 Г.О-,ПТАЮо Ю,О,по одной из которых проходит ток нагрузки 11 первого одцотактцого усил 1 теля, а по другои - ток цагрузки второго одцотактного усилителя.Магнитные поля обратной связи, создаваемые токами 11 и У., имеют противополо 5 кцые направления и при отсутствии сигпала ца входе усилителя взаимно компецсиру;отся. При наличии усиливаемого сипала появляется магнитное поле обратной связи. Так как магнитный усилитель является элемецтом частотозависимым (козффицисцт усцлсВия его изменяется в ооратцо пропорциоцальцой зависимостц от частоты), оц кроме своего прямого цазцачсция усиления сцгцалов датчика, Выполцяет роль элемецта гибкой отрицательной обратной связи. Отрицательная Ооратцая св 5 зь Возрастает с ростол 1 сигцала датчика, умецьшается с умецьшецием сигнала датчика и полостью вь 1 ключается при его цулеьом си 1 Я 1 але, Постоянно действующая жест(251 Отрицатсльцая сВязь ОсущестВляется От цспи пцтаця 00510 ток маГцитцого усилителя по линии выпрямленного тока в диагонали мостиков Д и Д из гермациевых диодов.Предложсццос устройстго может пайти примецепие на нефтяных и газовых промыслах, в горцой промышлеццостц, ца металлургических производствах, в сельском хозяйстве и других отраслях пародцого хозяйства для телемстричсской передачи гц(1 ормаг 1 ии от датчиксв малой мощности.Предмет изобретенияЧастотпая система тслецзмсреция, содержащая датчик, соединенный с усилителем, управляющим частотой генератора, о т л и ч а ющ а я с я тем, что, с целью Возмояцости использования датчиков с выходом как ца перемсццо.д, так и ца постояцОм токе и повышепия точности работы системы, в качестве усилителя использован магнитный усилитель, подк,почсццый к выходу генератора, служащего источциком питания усилителя.Составитель Засядииков Редактор Н. С. Кутафина Техред Л. А, Камышникова Корректор Я. И. Козлова Поди. к печ. 23 Л 1 - 64 г. Формат бум. 50 Х 90/а Объем 0,35 нзд. л.Заказ 605/ Тираж 500 Цена 5 коп.Ш 1 ИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр, Серова, д. 4,Типография, пр. Сапунова, 2
