Формирователь двойных импульсов

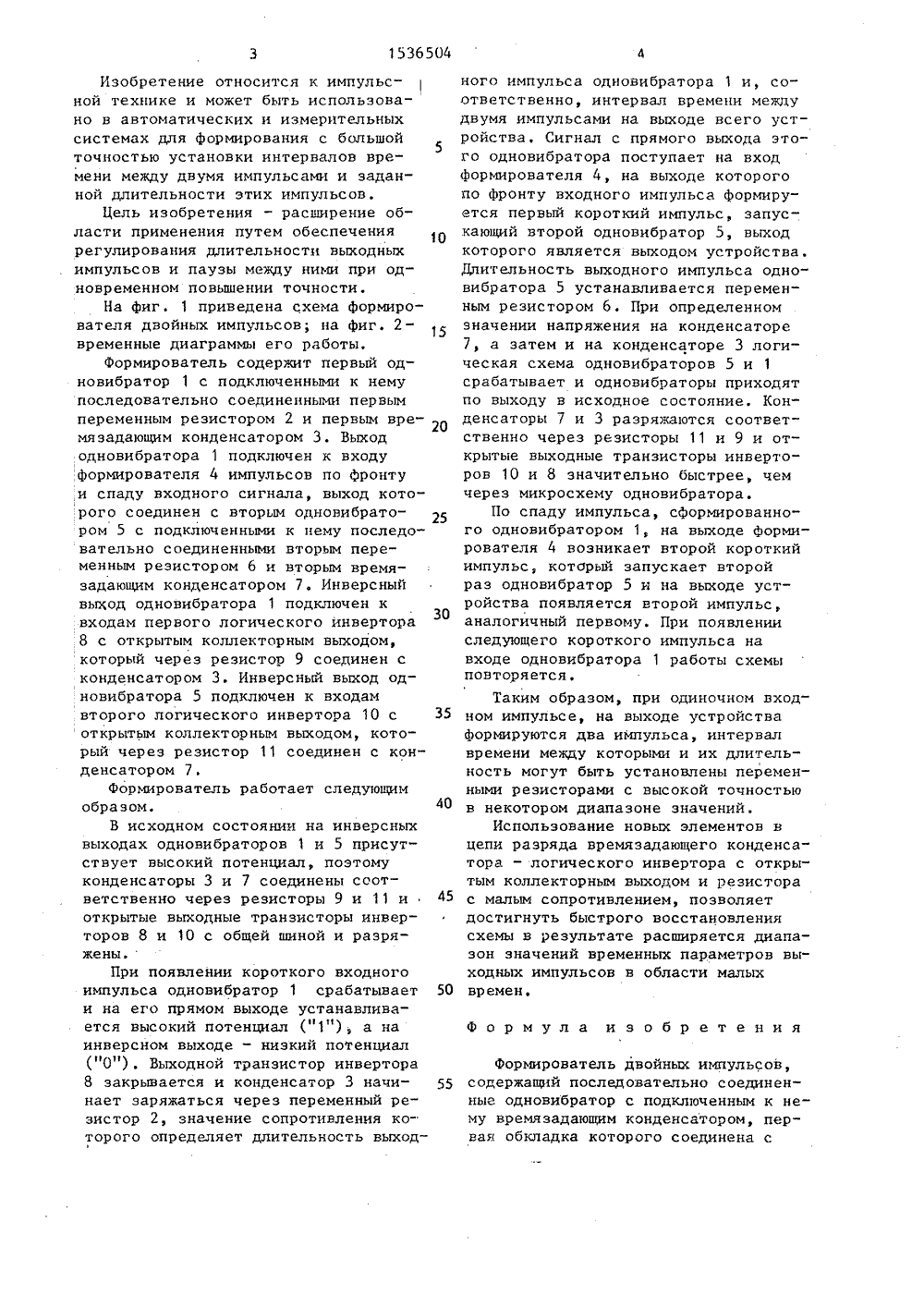

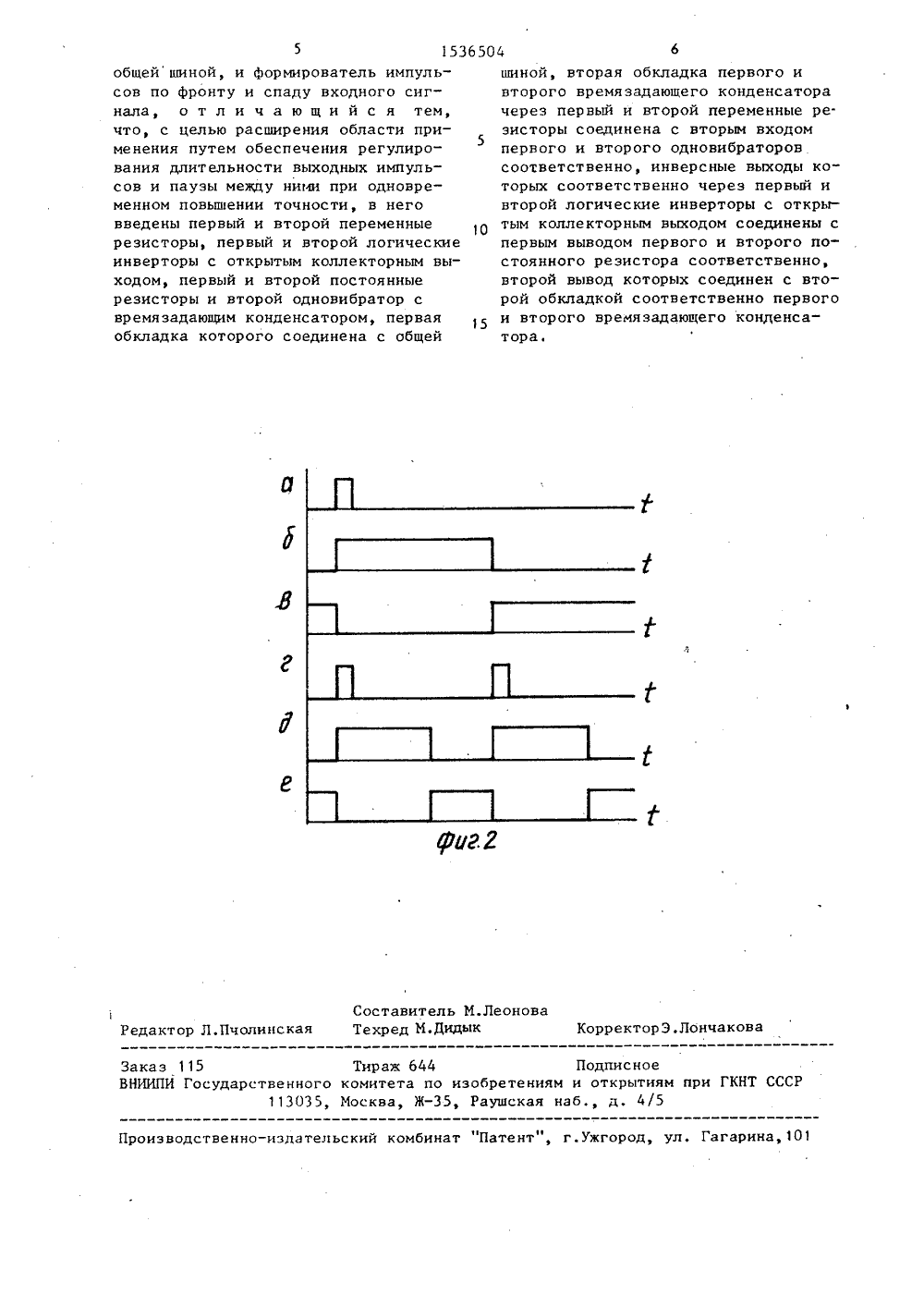

1536504Изобретение относится к импульсной технике и может быть использова-но в автоматических и измерительныхсистемах для формирования с большойточностью установки интервалов времени между двумя импульсами и заданной длительности этих импульсов.Цель изобретения - расширение области применения путем обеспечениярегулирования длительности выходныхимпульсов и паузы между ними при одновременном повышении точности.На фиг. 1 приведена схема формирователя двойных импульсов; на фиг. 2 временные диаграммы его работы,Формирователь содержит первый одновибратор 1 с подключенными к немупоследовательно соединенными первымпеременным резистором 2 и первым времязадающим конденсатором 3. Выхододновибратора 1 подключен к входуформирователя 4 импульсов по фронтуи спаду входного сигнала, выход которого соединен с вторым одновибратором 5 с подключенными к нему последовательно соединенными вторым переменным резистором 6 и вторым времязадающим конденсатором 7. Инверсныйвыход одновибратора 1 подключен квходам первого логического инвертора308 с открытым коллекторным выходом,который через резистор 9 соединен сконденсатором 3. Инверсный выход одновибратора 5 подключен к входамвторого логического инвертора 10 с 35открытым коллекторным выходом, который через резистор 11 соединен с конденсатором 7,Формирователь работает следующимобразом. 40В исходном состоянии на инверсныхвыходах одновибраторов 1 и 5 присутствует высокий потенциал, поэтомуконденсаторы 3 и 7 соединены соответственно через резисторы 9 и 11 и 45открытые выходные транзисторы инверторов 8 и 10 с общей шиной и разряжены.При появлении короткого входногоимпульса одновибратор 1 срабатывает 50и на его прямом выходе устанавливается высокий потенциал ("1"), а наинверсном выходе - низкий потенциал("О"). Выходной транзистор инвертора8 закрывается и конденсатор 3 качинает заряжаться через переменный резистор 2, значение сопротивления которого определяет длительность выход -ного импульса одновибратора 1 и, соответственно, интервал времени между двумя импульсами на выходе всего устройства, Сигнал с прямого выхода этого одновибратора поступает на вход формирователя 4, на выходе которого по фронту входного импульса формируется первый короткий импульс, запускающий второй одновибратор 5, выход которого является выходом устройства. Длительность выходного импульса одновибратора 5 устанавливается переменным резистором 6. При определенном значении напряжения на конденсаторе 7, а затем и на конденсаторе 3 логическая схема одновибраторов 5 и 1 срабатывает и одновибраторы приходят по выходу в исходное состояние. Конденсаторы 7 и 3 разряжаются соответственно через резисторы 11 и 9 и открытые выходные транзисторы инверторов 10 и 8 значительно быстрее, чем через микросхему одновибратора.По спаду импульса, сформированного одновибратором 1, на выходе формирователя 4 возникает второй короткий импульс, который запускает второй раз одновибратор 5 и на выходе устройства появляется второй импульс, аналогичный первому. При появлении следующего короткого импульса на входе одновибратора 1 работы схемы повторяется.Таким образом, при одиночном входном импульсе, на выходе устройства формируются два импульса, интервал времени между которыми и их длительность могут быть установлены переменными резисторами с высокой точностью в некотором диапазоне значений.Использование новых элементов в цепи разряда времязадающего конденсатора - логического инвертора с открытым коллекторным выходом и резистора с малым сопротивлением, позволяет достигнуть быстрого восстановления схемы в результате расширяется диапазон значений временных параметров выходных импульсов в области малых времен.Формула изобретенияФормирователь двойных импульсов, содержащий последовательно соединенные одновибратор с подключенным к нему времязадающим конденсатором, первая обкладка которого соединена сЗаказ 115 Тираж 644 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб д. 4/5 роизводственно в издательск комбинат "Патент", г.ужгород, ул. Гагарина, 1 5 153650 общей шиной, и формирователь импульсов по фронту и спаду входного сигнала, о т л и ч а ю щ и й с я тем, что с целью расширения области приФ5 менения путем обеспечения регулирования длительности выходных импульсов и паузы между ниии при одновременном повышении точности, в него введены первый и второй переменные резисторы, первый и второй логические инверторы с открытым коллекторным выходом, первый и второй постоянные резисторы и второй одновибратор с времязадающим конденсатором, первая обкладка которого соединена с общей шиной, вторая обкладка первого ивторого времязадающего конденсаторачерез первый и второй переменные резисторы соединена с вторым входомпервого и второго одновибраторовсоответственно, инверсные выходы которых соответственно через первый ивторой логические инверторы с открытым коллекторным выходом соединены спервым выводом первого и второго постоянного резистора соответственно,второй вывод которых соединен с второй обкладкой соответственно первогои второго времязадающего конденсатора.
