Формирователь импульсов для управления тиристорами

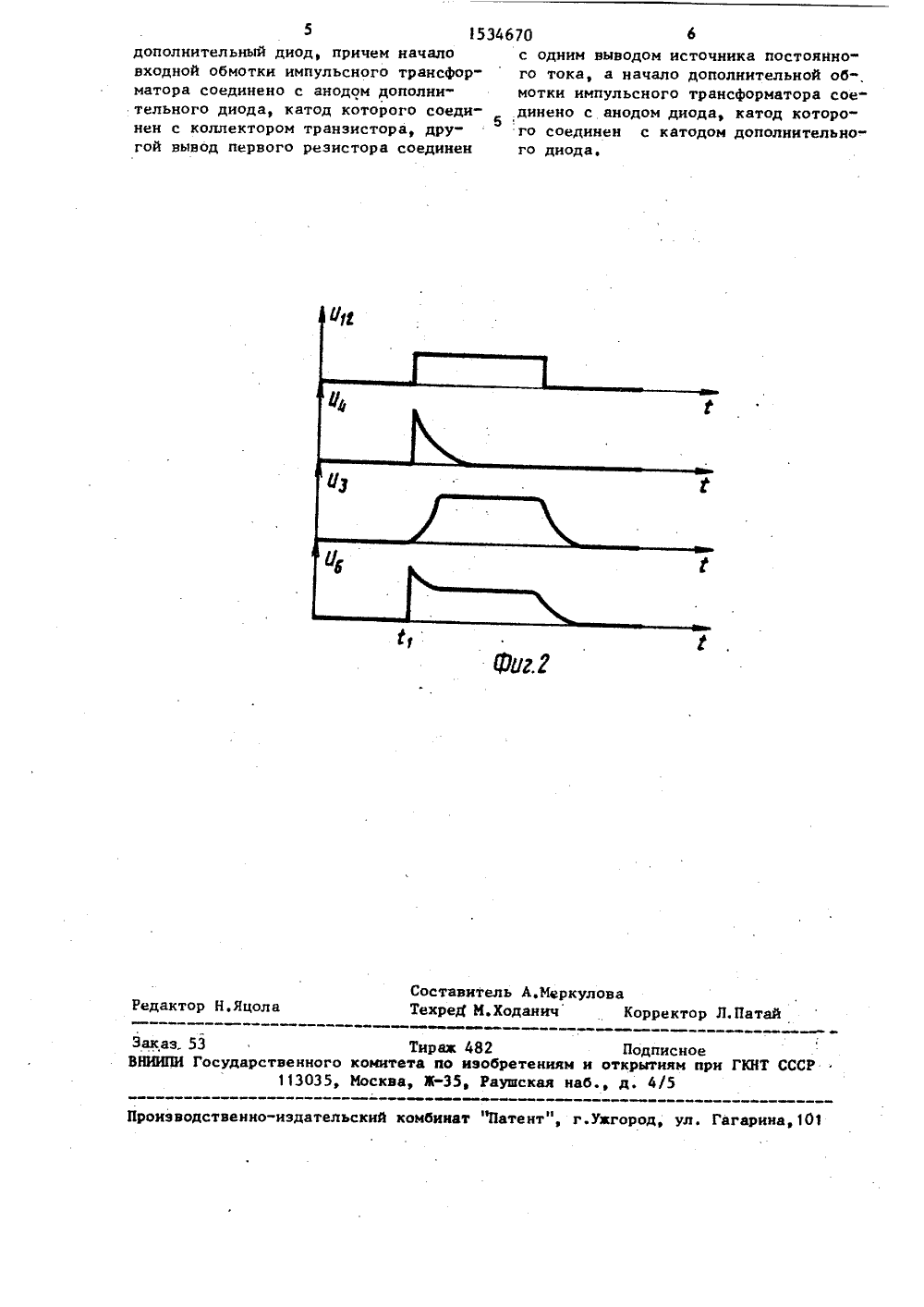

Изобретение относится к преобразовательной технике и может быть исполь.зовано для управления тиристорами.Цель изобретения - повышение КПДформирователя импульсов для управления тиристорами.На фиг.1 приведена принципиальнаяэлектрическая схема формирователяимпульсов; на фиг.2 - эпюры напряжений, поясняющие его работу.Формирователь импульсов (Фиг.1)содержит источник 1 постоянного тока,импульсный трансформатор 2, имеющийвходную 3 дополнительную 4, раэмагничивающую 5 и выходную 6 обмотки,конец входной 3 и начало размагничи вающей 5 обмоток соединены с одним, выводом источника 1 постоянного токанепосредственно, а конец дополнительной обмотки 4 - через резистор 7,конец размагничивающей 5 обмоткичерез Резистор 8, а конец дополнитель ной обмотки 4 через конденсатор 9соединены с другим выводом источника 25постоянного тока, начала входной 3 идополнительной 4 обмоток через диоды10 и 11 соответственно соединены сколлектором транзистора 12, эмиттеркоторого соединен с дРугим выводомисточника 1,Формирователь импульсов работаетследующим образом,В исходном состоянии транзистор12 заперт, и конденсатор 9 заряжается через резистор 7 до значения на 35пряжения источника 1 В момент времени С, (Фиг.2) на вход транзистора12 поступает положительный импульс(кривая П ), отпирающий его, Вследствие этого происходит быстрый разряд конденсатора по цепи: дополнительная обмотка 4 трансформатора 2, диод11, транзистор 12, Форма импульса напряжения на дополнительной обмотке4 при разряде конденсатора 9 изображена кривой П (Фиг,2). При этомисключено шунтирование этого импульса обратным током, вызываемым ЭДС,наводимой во входной обмотке 3, поцепи:входная обмотка 3, транзистор12, выходное сопротивление источника 1 благодаря 1 включению диода 10последовательно с входной обмоткой3. При отпирании транзистора 12 одно 55временно начинает протекать ток ипо входной обмотке 3 трансформатора2, Продолжительность протеканияэтого тока равна длительности импульса на входе транзистора 12. Параметры входной обмотки 3 обеспечивают индуцирование ЭДС в выходной обмотке 6 в течение всего времени действия импульса на входе транзистора 12. Индуцируемый во входной обмотке 3 импульс изображен кривой Пз,Благодаря подключению дополнительной обмотки 4 к транзистору 12 через диод 11 исключено шунтирование этого импульса по цепям: дополнительная обмотка 4, транзистор 2, конденсатор 9; дополнительная обмотка 4, транзистор 12, выходное сопротивление источ" ника 1, резистор 7.Таким образом, исключено нежелательное взаимное шунтирующее действие входной и дополнительной обмоток трансформатора, поэтому для получения необходимой мощности выходного импульса формирователя требуется мень" шая мощность импульсов, Формируемых во входной и дополнительной обмотках трансформатора. В результате К 1 Щ фор" мирователя возрастает. Исключение взаимного шунтирующего действия обмоток также уменьшает длительность переднего фронта выходного импульса Формирователя.Ф о р м у л а и э о б р е т е н и яФормирователь импульсов для управ ления тиристорами, содержащий источник постоянного тока, импульсный трансформатор, конец входной обмотки которого соединен с одним выводом источника постоянного тока, конец дополнительной обмотки соединен с одним выводом первого резистора и одной обкладкой конденсатора, другая обкладка которого соединена с другим выводом источника постоянного тока; начало размагничивающей обмотки импульсного трансформатора соединено с одним выводом источника постоянного тока, а конец через второй резистор - с другим его выводом, выводы выходной обмотки импульсного трансформатора предназначены для подключения к управляющему переходу тиристора, транзистор, база и эмиттер которого соединены с источником сигнала управления а эмиттер соединен также с другим выводом источника постоянного тока, и диод, о т л и - ч а ю щ и й с я тем, что, с целью увеличения КПД Формирователя, введен5 1534670 6дополнительный диод, причем начало с одним выводом источника постоянно- входной обмотки импульсного трансфор- го тока, а начало дополнительной об-, матора соединено с анодом дополни- мотки импульсного трансформатора сое" тельного диода, катод которого соеди- .динено с анодом диода, катод которонен с коллектором транзистора, дру- го соединен с катодом дополнительногой вывод первого резистора соединен го диода,Составитель А. Техред И.Ходан кулона Редакто ктор Л.Патай л Заказ, 53 Тирак 482 ВНИИПИ Государственного комитета ао изоб113035, Москва, Ж, Ра Подписноеениям и открытиям при ГКНТ СССРкая наб.д. 4/5 Производственноомбинат "Патент", г.уагород, ул. Гагарина ательский
