Схема управления газоразрядной лампой цифровой и знаковой индикации

Номер патента: 152128

Автор: Райкин

ZIP архив

Текст

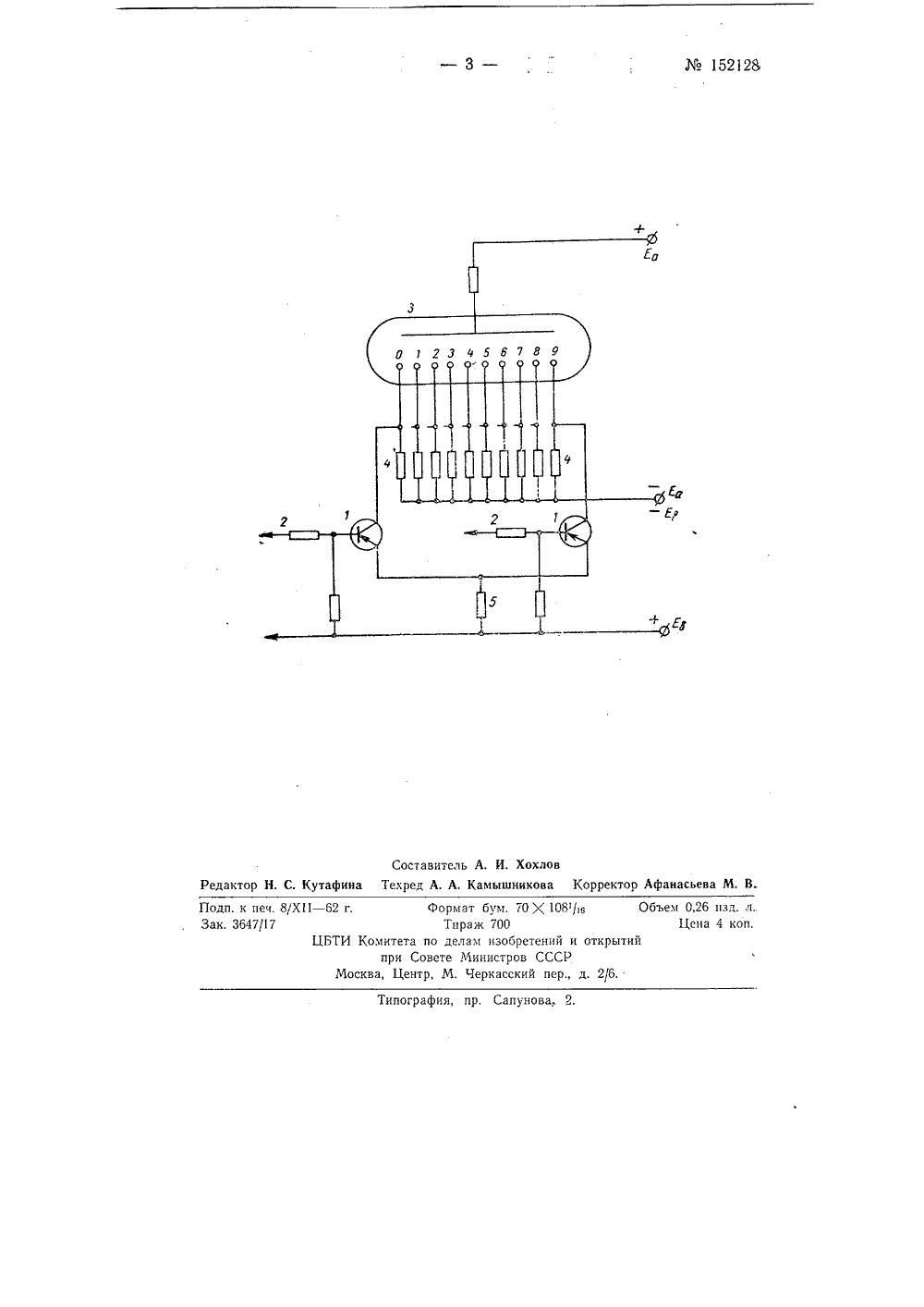

;,: Оц)З 11 1 СССР БК мДф г,.8 ИДЕТЕЛЬСТВУ ВТОРСКО Оодггисная груггпа1 П, С, РайкинСХЕМА УПРАВЛЕНИЯ ГАЗОРАЗРЯДНОЙ ЛАМПОЙ ЦИФРОВИ ЗНАКОВОЙ ИНДИКАЦИИ Заявлено 20 марта 1962 г. за769 Комитет по делам изобретений и открытий при С Опубликовано в Б 1 оллетене изобретений Ъ48/26-24вете Министров СССР23 за 1962 г. ов 1 находится в закрытом сой к нему катод индикаторной яжения и при условии, что анодОдин из десяти коммутирующих триод стоянии, вследствие чего подключенны лампы не получает подпирающего напр Известны различные схемы управления газоразрядной лампой цифровой и знаковой индикации.Предлагаемая схема управления газоразрядной лампой отличается тем, что для использования низковольтных триодов последние подключены коллекторами к соответствующим катодам индикаторной лампы, эмиттеры связаны через одно общее сопротивление с источником напряжения подпора, а базы каждого из триодов соединены через сопротивление с соответствующим счетным каскадом.Принципиальная схема описываемого устройства приведена на чертеже.Устройство работает следующим образом. Девять из десяти коммутирующих триодов 1, базы которых подключены к счетной схеме через диодные вентили (на чертеже не показаны) и сопротивления 2, находятся в открытом состоянии, благодаря чему на девять катодов индикаторной лампы 3 будет подано полное напряжение Е, вспомогательного источника (пренебрегая падением напряжения на открытом триоде). Величина напряжения подпора выбирается такой, чтобы напряжение между анодом и катодами лампы 3 не превышало напряжения потухания лампы152128ное напряжение Еа не ниже напряжения зажигания Е весь ток лампы будет протекать через этот катод, высвечивая соответствующую цифру. При изменении индуцируемого числа ранее закрытый триод открывается, а в закрытое состояние приходит следующий триод, зажигая соответствующую ему цифру. Напряжение на коллекторе (Ь;) закрытого триода равно разности между напряжением Е, и падением напряжения на сопротивлении 4 (Йк ) вследствие прохождения по последнему анодного тока,/лампыкэ Ев акСопротивление 4 (Й,) выбирается таким, чтобы при заданном токе У лампы напряжение на закрытом триоде не превышало допустимогокэкэ,ваксНа сопротивлении 5 ( Р,), включенном в общую эмиттерную цепь всех коммутирующих триодов, создается отрицательное смещение в эмиттере закрытого в данный момент триода.Таким образом, в описываемой схеме допускается применение низковольтных триодов, которые не включаются непосредственно в высоковольтную цепь газоразрядной лампы. При этом компенсация избыточного напряжения вспомогательного источника осуществляется анодным током лампы, создающим падение напряжения в коммутирующей цепи,Описываемая схема управления газоразрядной лампой индикации может быть полезна для применения в различных системах дискретного действия, имеющих визуальный выход.Предмет изобретенияСхема управления газоразрядной лампои цифровой и знаковой индикации, о т л и ч а ю щ а я с я тем, что, с целью получения возможности использования низковольтных триодов, последние подключены коллекторами к соответствующим катодам индикаторной лампы, эмиттеры связаны через одно общее сопротивление с источником напряжения подпора, а базы каждого из триодов соединены через сопротивление с соответствующим счетным каскадом.152128 Составитель А. И. Хохловдактор Н. С. Кутафина Техред А. А, Камышникова Корректоо Афанасьева М. В. Объем 0,26 пзд. л Цена 4 коп.

Смотреть

Заявка

769748, 20.03.1962

Райкин П. С

МПК / Метки

МПК: G09G 3/10

Метки: газоразрядной, знаковой, индикации, лампой, схема, цифровой

Опубликовано: 01.01.1962
