Способ защиты здания от горизонтальной деформации основания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

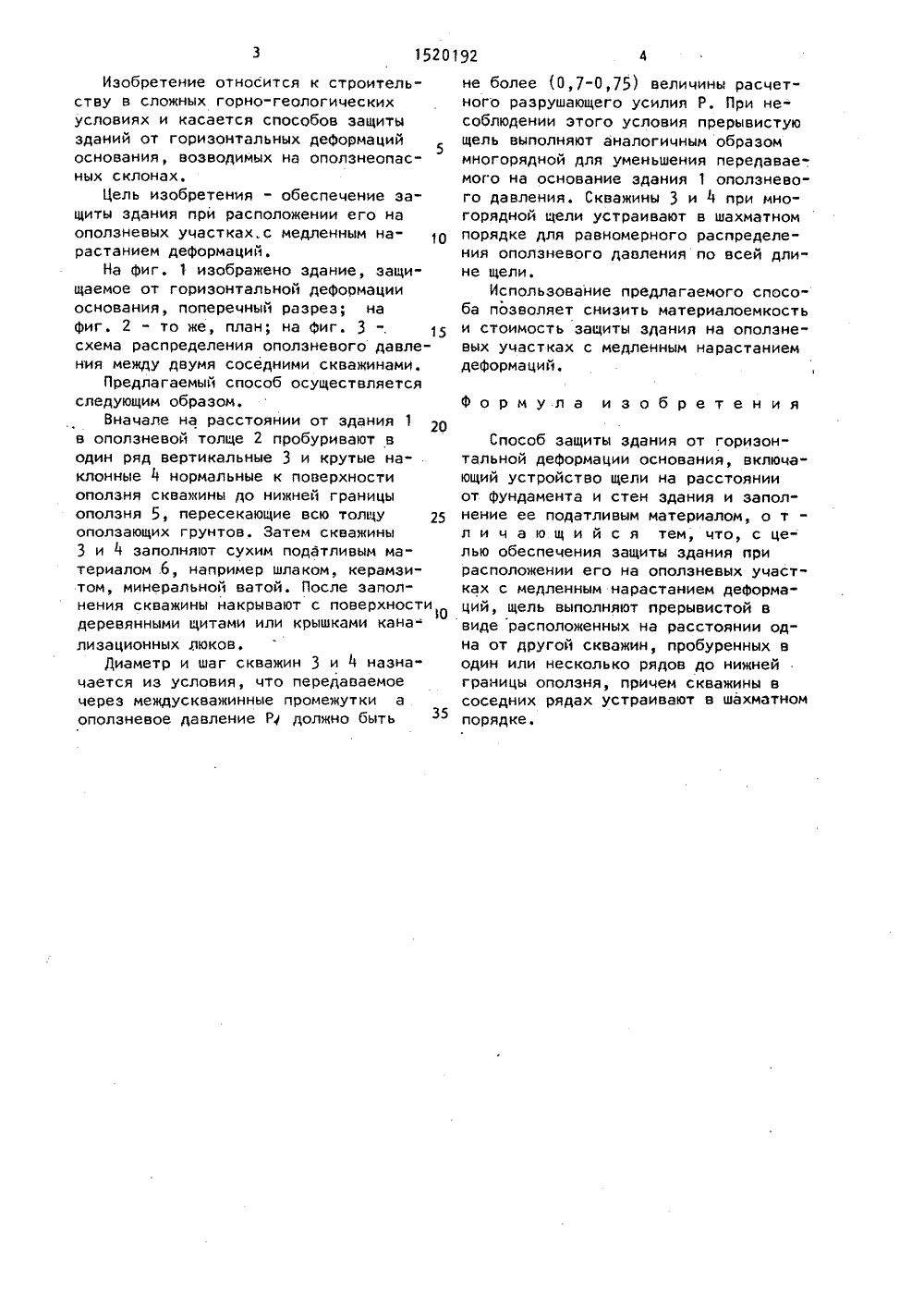

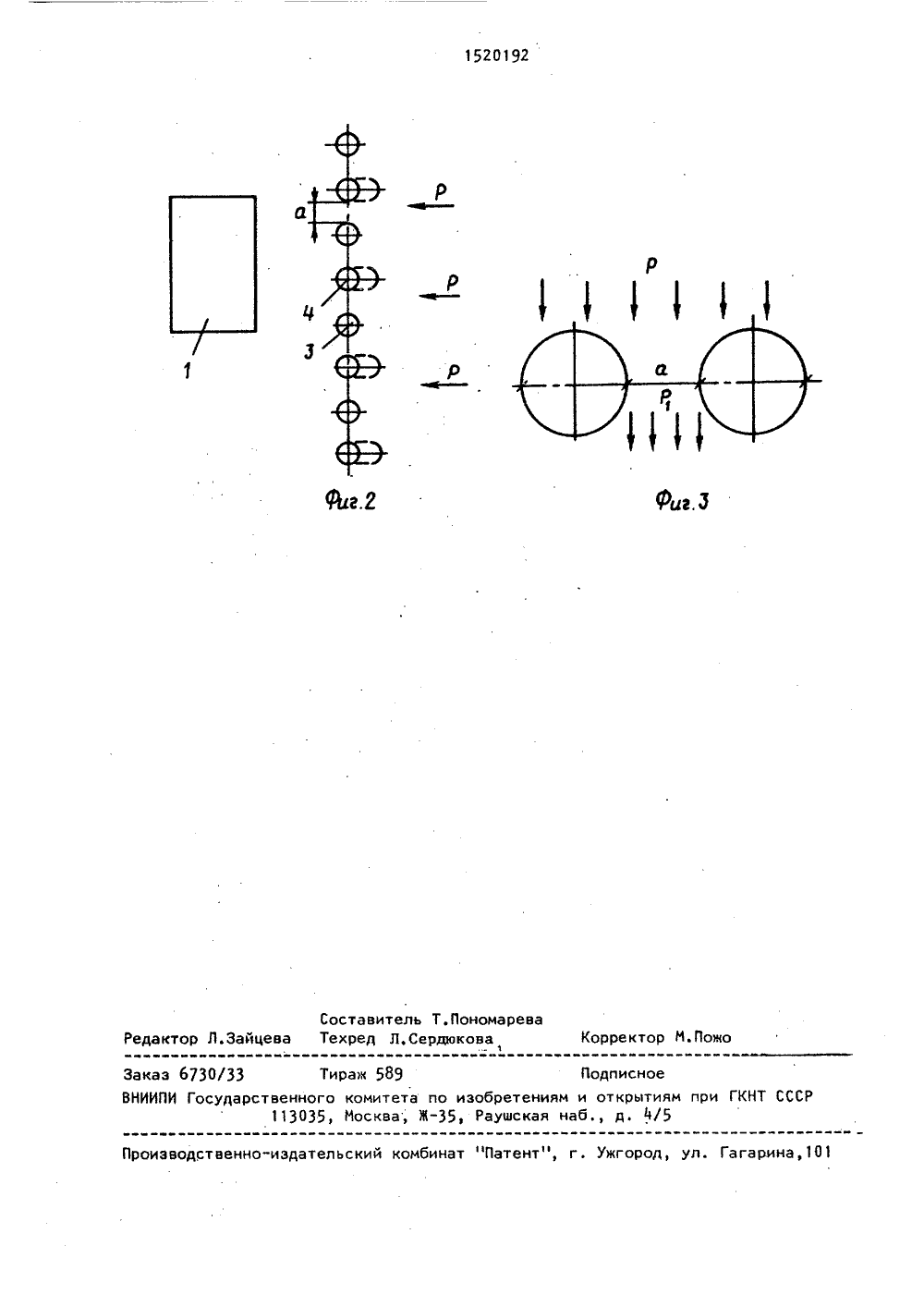

(19% ( А 1 51)4 Е УДАРСТВЕННЫЙ НОМЗОИЧП 1:КИЯМ И ОТКРГКНТ СССР ИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬ 1(71) Научно"исследовательский институт строительных конструкций Госстроя СССР(56) Иаслов Н,Н. Условия устойчивости склонов и откосов в гидроэнергети" ческом строительстве. - И.: Госэнергоиздат,1955, с.277Авторское свидетельство СССР У 947296, кл. Е 02 В 35/00, 1981.(54) СПОСОБ ЗАЦИТВ ЗДАНИЯ ОТ ГОРИЗОНТАЛЬНОЙ ДЕФОРМАЦИИ ОСНОВАНИЯ(5) Изобретение относится к областистроительства и касается способов защиты зданий от горизонтальных деФормаций, возводимых на оползнеопасныхсклонах. Цель изобретения - обеспече"ние защиты здания при расположенииего ка оползневых участках с медленным нарастанием деформаций - достига"ется за счет выполнения вертикальных3 и крутых наклонных 4 скважин до нижней границы оползня 5. Скважины 3 и4 заполняют податливым материалом 6,например алаком. При бурении скважинв несколько рядов их устраивает вшахматном порядке. 3 ил.Изобретение относится к строительству в сложных горно-геологическихусловиях и касается способов защитызданий от горизонтальных деформацийоснования, возводимых на оползнеопасных склонах,Цель изобретения - обеспечение защиты здания при расположении его наоползневых участках.с медленным нарастанием деформаций.На Фиг, 1 изображено здание, защищаемое от горизонтальной деформацииоснования, поперечный разрез; нафиг. 2 - то же, план; на Фиг. 3схема распределения оползневого давления между двумя соседними скважинами.Предлагаемый способ осуществляетсяследующим образом.Вначале на расстоянии от здания 1в оползневой толще 2 пробуривают водин ряд вертикальные 3 и крутые наклонные 4 нормальные к поверхностиоползня скважины до нижней границыоползня 5, пересекающие всю толщу 25сползающих грунтов. Затем скважины3 и 4 заполняют сухим податливым материалом 6, например шлаком, керамэитом, минеральной ватой. После заполнения скважины накрывают с поверхностидеревянными щитами или крышками канализационных люков,Диаметр и шаг скважин 3 и 4 назначается из условия, что передаваемоечерез междускважинные промежутки аоползневое давление РГ должно быть не более (0,7-0,75) величины расчетного разрушающего усилия Р. При несоблюдении этого условия прерывистую щель выполняют аналогичным образом многорядной для уменьшения передаваемого на основание здания 1 оползневого давления. Скважины 3 и 4 при многорядной щели устраивают в шахматном порядке для равномерного распределения оползневого давления по всей длине щели.Использование предлагаемого способа позволяет снизить материалоемкость и стоимость защиты здания на ополэневых участках с медленным нарастанием деформаций.Формула изобретенияСпособ защиты здания от горизонтальной деформации основания, включающий устройство щели на расстоянии от Фундамента и стен здания и заполнение ее податливым материалом, о т - л и ч а ю щ и й с я тем, что, с целью обеспечения защиты здания при расположении его на оползневых участках с медленным нарастанием деформаций, щель выполняют прерывистой в виде расположенных на расстоянии одна от другой скважин, пробуренных в один или несколько рядов до нижней границы оползня, причем скважины в соседних рядах устраивают в шахматном порядке.Заказ 6730/33 Тираж 589 ПодписноВНИИПИ Государственного комитета по изобретениям и открыти 113035 Москва, Ж, Раушская наб., д, М при ГКНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4230774, 15.04.1987
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ГОССТРОЯ СССР
КЛЕПИКОВ СЕРГЕЙ НИКОЛАЕВИЧ, МЕТЕЛЮК НИКОЛАЙ СЕМЕНОВИЧ, ЧЕРНЫЙ ГЕЛИЙ ИВАНОВИЧ, ГОРБАТОВА ЛАРИСА ВИТАЛЬЕВНА
МПК / Метки
МПК: E02D 27/34
Метки: горизонтальной, деформации, защиты, здания, основания
Опубликовано: 07.11.1989
