Ферромагнитный заполнитель полиградиентных электромагнитных сепараторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

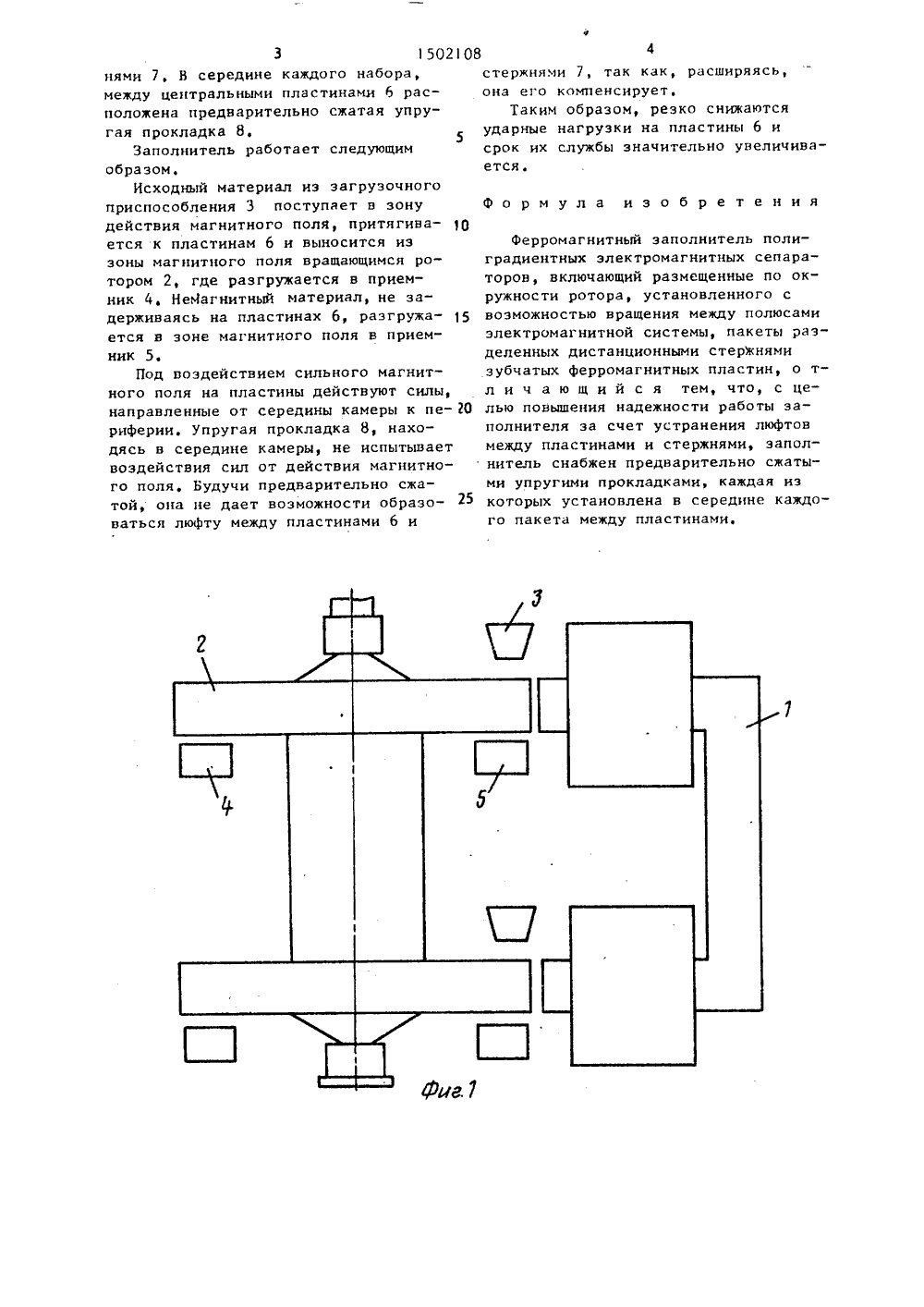

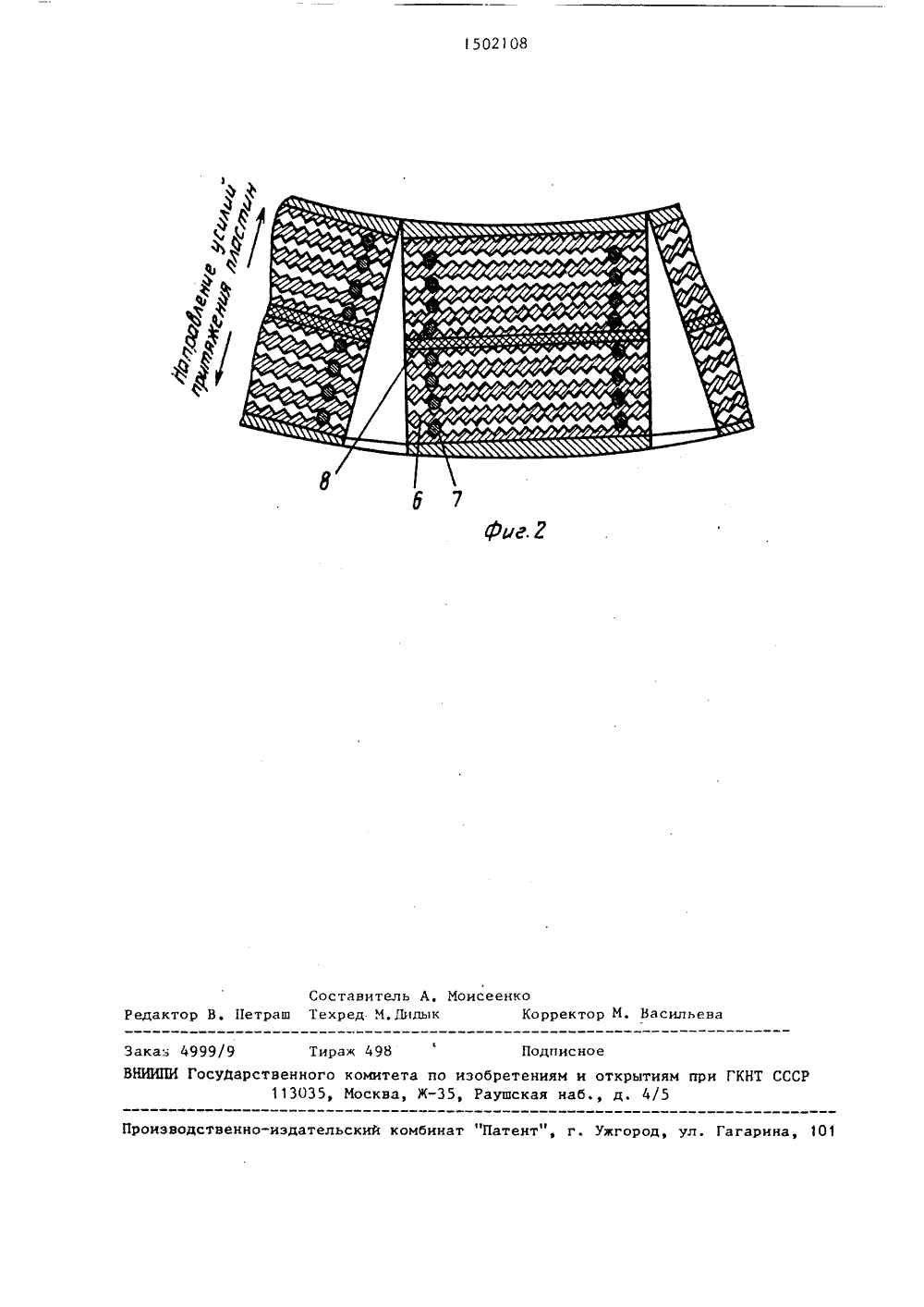

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 ил. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Государственный проектно-конструкторский и экспериментальный институт по обогатительному оборудованию(54) ФЕРРОМАГНИТНЫЙ ЗАПОЛНИТЕЛЬ ПОЛИГРАДИЕНТНЫХ ЭЛЕКТРОМАГНИТНЫХ СЕПАРАТОРОВ(57) Изобретение относится к магнитному обогащению слабомагнитных руд наподградиентных сепараторах и повышаетнадежность работы заполнителя за счетустранения люфтов между пластинами истержнями, Заполнитель содержитэлектромагнитную систему (ЭМС), вращающийся ротор, выполненный из магнитопроводящего материала и загрузочИзобретение относится к областиразделения материалов по магнитнымсвойствам и может быть использованопри обогащении слабомагнитных руд,Цель изобретения - повышение надежности работы заполнителя за счетустранения люфтов между пластинамии стержнями,На фиг,представлен заполнитель,общий вид, на фиг. 2 - рабочая камера, горизонтальный разрез,801502108 А 1 ное приспособление, Под ротором расположены приемники концентрата ихвостов соответственно, По окружностиротора располоежны рабочие камеры спакетами зубчатых пластин (П) иэ ферромагнитного материала, разделенныхдистанционными стержнями (С). Междуцентральными П в каждой рабочей камере установлена предварительно сжатаяупругая прокладка, Пульпа подаетсяиз приспособления в рабочие камеры,когда они находятся в зоне действияЭМС. Немагнитные частицы проходят вприемник, а магнитные притягиваютсяк П и выносятся вращением ротора измагнитного поля. Там они смываютсяводой в приемник 4, При входе П вмагнитное поле на них действуют силыпритяжения к полюсам ЭМС. Наличиезазоров, люфтов между П и С.приводитк возникновению ударных нагрузок иизносу П и С. Наличие упругой прокладки компенсирует люфты между Пи С, что повышает их срок службы,Заполнитель содержит электромагнитную систему 1, выполненный из магнитопроводящего материала ротор 2, установленный с возможностью вращения, загрузочное приспособление 3, приемник 4 концентрата и приемник 5 хвостов, На наружной поверхности ротора 2 по окружности расположены рабочие камеры с пакетами зубчатых пластин 6 из ферромагнитного материала, разделенных дистанционными стерж 3 1502 Онями 7, В середине каждого набора,между центральными пластинами 6 расположена предварительно сжатая упругая прокладка 8,Заполнитель работает следующимобразом,Исходный материал иэ загрузочногоприспособления 3 поступает в зонудействия магнитного поля, притягивается к пластинам 6 и выносится иззоны магнитного поля вращающимся ротором 2, где разгружается в приемник 4. Нейагнитный материал, не задерживаясь на пластинах Ь, разгружа ется в зоне магнитного поля в приемник 5.Под воздействием сильного магнитного поля на пластины дЕйствуют силы, направленные от середины камеры к пе риферии. Упругая прокладка 8, находясь в середине камеры, не испытывает воздействия сил от действия магнитного поля, Будучи предварительно сжатой, она не дает возможности образо ваться люфту между пластинами 6 и стержнями 7, так как, расширяясь,она его компенсирует,Таким образом, резко снижаютсяударные нагрузки на пластины 6 исрок их службы значительно увеличивается.Формула изобретенияФерромагнитный заполнитель поли- градиентных электромагнитных сепараторов, включающий размещенные по окружности ротора, установленного с возможностью вращения между полюсами электромагнитной системы, пакеты разделенных дистанционными стержнями зубчатых ферромагнитных пластин, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности работы заполнителя за счет устранения люфтов между пластинами и стержнями, заполнитель снабжен предварительно сжатыми упругими прокладками, каждая иэ которых установлена в середине каждого пакета между пластинами.502) 08 дакт Производственно-издательский комбинат "Патент", г. Укгород, ул. Гагарина, 1 ЗаказВНИИПИ Составитель А, Моисеенко1 етраш Техред М. Дилык Корректор М, Васильева 99/9 Тираж 498 Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
4290003, 27.07.1987
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ПО ОБОГАТИТЕЛЬНОМУ ОБОРУДОВАНИЮ "ГИПРОМАШОБОГАЩЕНИЕ"
ТРОФИМОВ ВИКТОР АЛЕКСЕЕВИЧ, БЕЗЗУБОВ ВАЛЕНТИН АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B03C 1/025, B03C 1/034
Метки: заполнитель, полиградиентных, сепараторов, ферромагнитный, электромагнитных
Опубликовано: 23.08.1989
Код ссылки
<a href="https://patents.su/3-1502108-ferromagnitnyjj-zapolnitel-poligradientnykh-ehlektromagnitnykh-separatorov.html" target="_blank" rel="follow" title="База патентов СССР">Ферромагнитный заполнитель полиградиентных электромагнитных сепараторов</a>
Ферромагнитный заполнитель полиградиентных магнитных сепараторов
Номер патента: 784918
Опубликовано: 07.12.1980
Авторы: Беззубов, Гурвич, Ефремов, Суллер
МПК: B03C 1/005
Метки: заполнитель, магнитных, полиградиентных, сепараторов, ферромагнитный
...на фиг. 2 - разрез А-Афиг, 1; на Фиг. 3 - разрез Б-Б фиг.2,Ферромагнитный заполнитель поли- градиентных сепараторов состоит иэ пластин 1 с нарифлениями, расположенными параллельными рядами и помещенными в рабочий орган сепаратора 2, расположенный между полюсными наконечниками 3 электромагнитной системы,Для обеспечения необходимого зазора между пластинами установлены дистанционные стержни 4. В каждой пластике выполнены прорези 5, смещенные, 784918 Формула иэобретения Составитель Е. Папкова ольшакова Техред Т,Маточка Коррек Р екто Н, СтецПо омитета СССР открытий ая наб д, исное Заказ 5 ВНИИПИ Гос по дела 13035, Москвг. Ужгород, ул. Проектна илиал ППП "Пате каждом следующем ряду одна относительно другой.Устройство работает следующим...
